Детская плата разработки STM32 ARM STM32F407VET6 STM32F407 + 5 модульных комплектов 3 2 дюймовый сенсорный ЖК дисплей 320x240 =

Плата разработки STM32 предназначена для серии STM32F407V, имеет STM32F407VET6/STM32F407VGT6 MCU и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407V-C-это разработочная плата STM32, предназначенная дляSTM32F407VET6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407V.

Open407V-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

Что на материнском доске

MCU разъем основной платы:Для легкого подключения Core407V ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407V интегрирует USB HS контроллер без какого-либо устройства PHY) FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экрана ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д. Интерфейс SPI1/SPI2 + AD/DA Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. DCMI интерфейс:Для подключения цифрового фотоаппарата UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс Ethernet:Легко подключается MCU к сети ethernet с помощью дополнительного модуля ethernet Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения SD карта обнаружения джемпер Светодиоды джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ пользователя/перемычка кнопки пробуждения Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Джойстик джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода ЖК-дисплей подсветка регулировки перемычки Короткая перемычка для регулировки подсветки ЖК-дисплея Откройте перемычку для отключения и отключения от портов ввода/вывода Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Удобно для ввода/вывода (пять позиций) Что на Core407V

STM32F407VET6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP100 Память:512kB Flash, 192 + 4kB SRAM MCU интерфейсы связи: 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY 1x10/100 Ethernet MAC 1x8 до 12 параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием Мощность переключения питания,Питание от 5Vin или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор Кнопка сброса 8 м кварцевый генератор 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32 Расширитель IO (включая VCC/GND),Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от портов ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF +/VREF-к VCC/GND Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

---

Фото

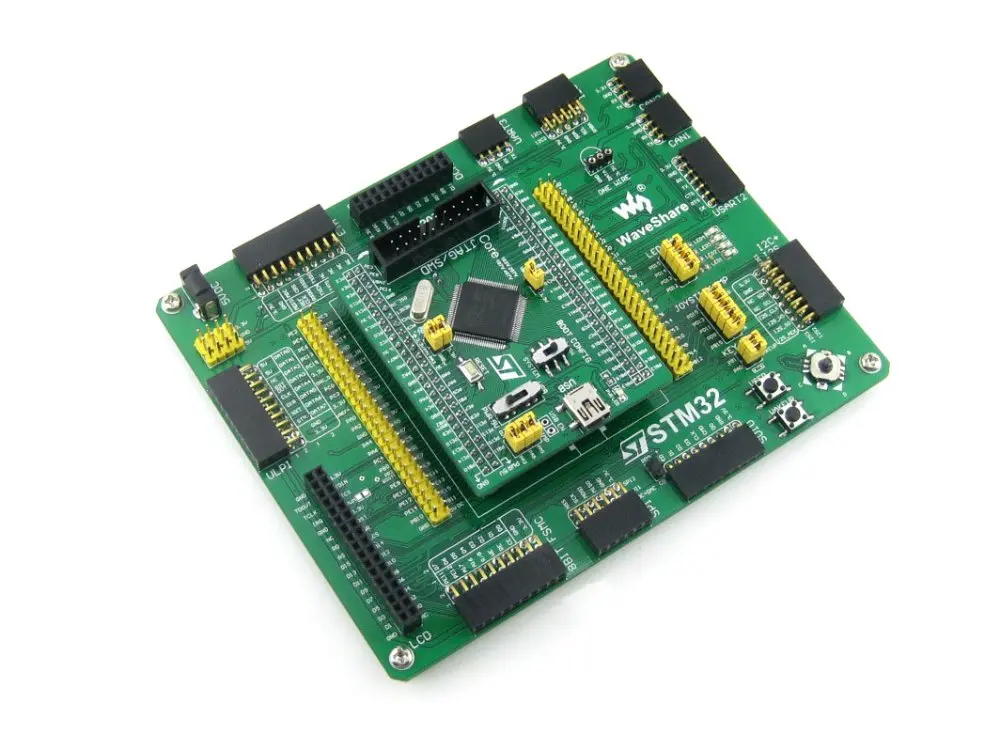

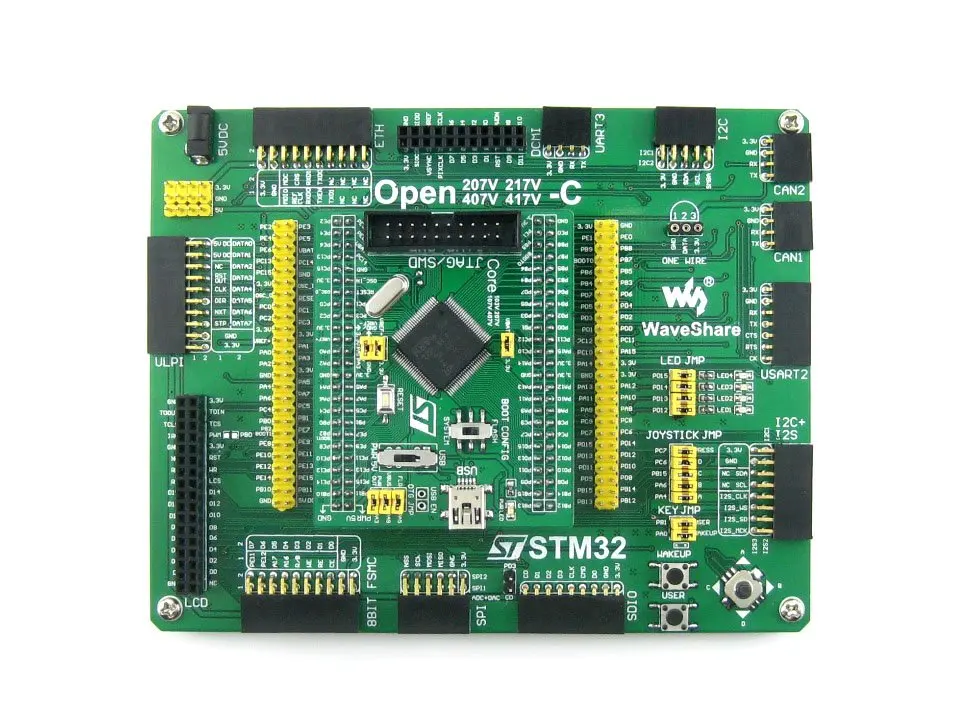

Open407V-C Совет по развитию

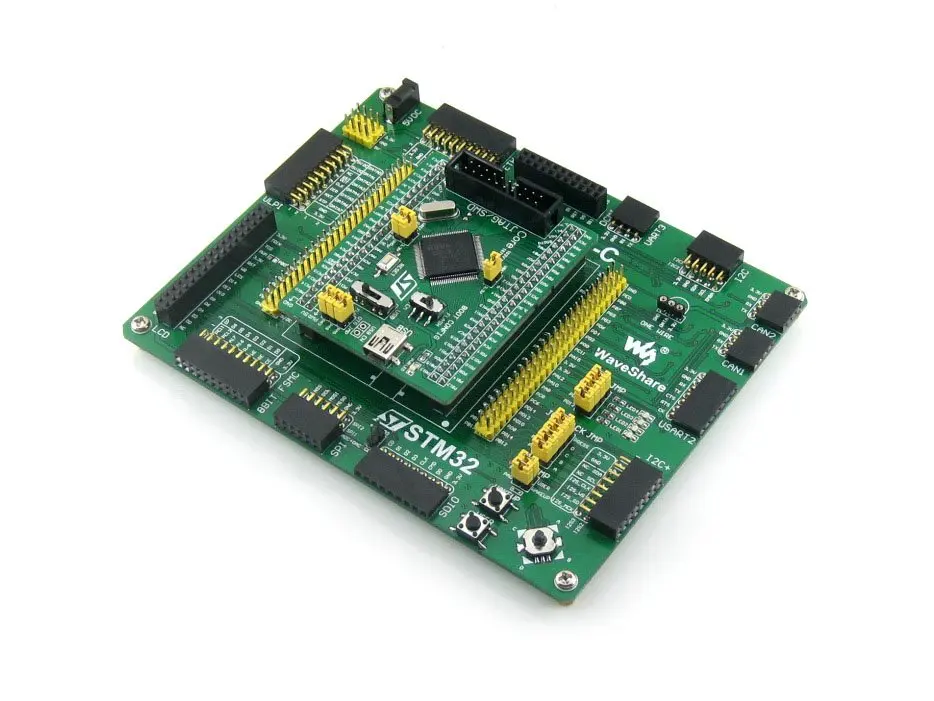

Open407V-C Совет по развитию
Open407V-C панель для разработки
Open407V-C материнская плата печатная плата
MCU основной плате Core407V
MCU основной плате Core407V
Подключение к отладчик
Подключение к различные периферийные устройства
Open407V-C мкс/OS-II (Ⅰ)
Open407V-C МКК/OS-II (Ⅱ)
Open407V-C мкс/OS-II (Ⅲ)
Open407V-C мкс/OS-II (Ⅳ)
Подключение к usb-устройству через кабель OTG
Подключение к USB3300 USB HS плате
Подключение к аудио Плата усилителя
Подключение к плате камеры OV9655
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к DataFlash доска
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плата NandFlash
Подключение к сети Ethernet
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open407V-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open407V-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407V-C



Посылка содержание

Вес:0,427 кг

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка Open407V-C макетная плата x 1 PL2303 USB UART Board (mini) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 CD-диск с программным обеспечением-1 шт. -1 шт. 2 3 4 5 6 7 8 Аксессуар Панели посылка 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1 USB3300 USB HS плата (ULPI) x 1 DP83848 плата Ethernet (ETH) x 1 Плата NandFlash (A) (FSMC) x 1 OV7670 плата камеры (B) (DCMI) x 1 Ethernet-кабель-1 шт. -1 шт. 2 3 4 5 6
