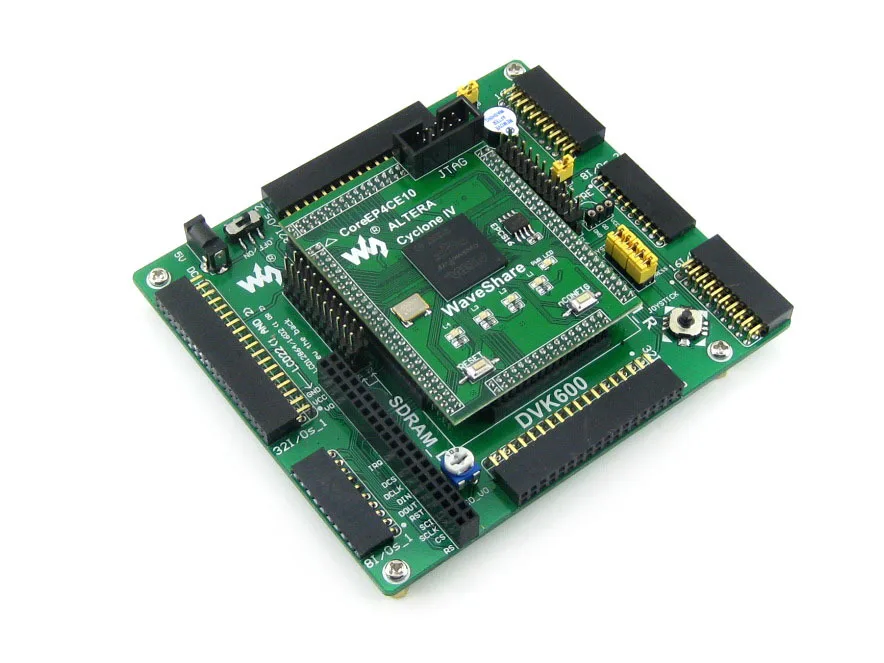

OpenEP4CE10 C посылка A # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата + 12 комплектов модулей

OpenEP4CE10-C посылка # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата + 12 комплектов модулей аксессуаров

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE10 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. Обзор

OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.

OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

---

Что на материнском доске FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. SDRAM (синхронное динамическое ОЗУ) интерфейс Для подключения платы аксессуаров SDRAM Также работает как FPGA CPLD разъемы расширения ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack Джойстик:Пять положений Зуммер Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Мощность переключатель Зуммер джемпер Одно-провода соединительные Джойстик джемпер

Для джемперов 17-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.

Что на CoreEP4CE10 EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA с функциями: Рабочая частота:50 МГц Операционной Напряжение:1,15 в ~ 3,465 в Посылка:BGA256 Ввода/вывода:164 LEs:10K Оперативная память:414kb PLLs: 2 Отладки/программирования:Поддержка jtag AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м для активного отдыха с украшением в виде кристаллов JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

Фото
OpenEP4CE10-C макетная плата
OpenEP4CE10-C макетная плата
OpenEP4CE10-C панель для разработки
Материнская плата печатная плата для DVK600
FPGA основной плате CoreEP4CE10
FPGA основной плате CoreEP4CE10
Подключение к различные периферийные устройства
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей
Подключение к LCD12864
Подключение к LCD1602
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к 8 светодиодным панелям
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к DataFlash доска
Подключение к сети Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

OpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os     Y AT24CXX EEPROM I2C √ √ √ FM24CXX Фрам I2C √ √ √ AT45DBXX DATAFLASH SPI     √ SD карта Флэш-память SPI     √ H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √ PCF8563 РТК I2C     √ DS18B20 Температура датчик 1-проводной √ √ √ SP3232 Последовательной связи UART √ √ √ SP3485 Последовательной связи UART √ √ √ PL2303 USB UART UART √ √ √ FT245 Usb-fifo Параллельный     √ CY7C68013A USB устройство Ввода/вывода   √   ENC28J60 Ethernet controller SPI     √ Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √ PS/2 клавиатуры Вход устройства PS/2 √   √ Одной кнопки Вход устройства ---- √ √ √ 4x4 клавиатуры Вход устройства 8I/Os √ √ √ Джойстик Вход устройства 5I/Os √ √ √ Светодиодный Дисплей устройства ---- √ √ √ 8 SEG светодиодный Дисплей устройства 13I/Os √ √ √ Монитор с видеографической матрицей Дисплей устройства VGA √ √   Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √   Графический ЖК-дисплей Дисплей устройства 11I/Os √     3,2 дюймовый мульти-цветной ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

---

Отладки/программирования Интерфейс

Плата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Pin-код Название сигнала Описание продукта: 1 TCK Часы сигнала 2 GND Заземления сигнала 3 TDO Данных от устройства 4 VCC (многоцел) Цель источника питания 5 TMS Джтаг государственного управления машиной 6 NC Без подключения 7 NC Без подключения 8 NC Без подключения 9 TDI Данные устройства 10 GND Заземления сигнала Джтаг заголовок

---

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) FPGA разработка документов (спецификации и т. Д.)

---

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка OpenEP4CE10-C макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 -1 шт. 2 3 4 Аксессуар Панели посылка 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт. Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 NorFlash Board (B) x 1 SDRAM доска (B) x 1 Плата для хранения Micro SD x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 CY7C68013A USB плата (мини) x 1 ENC28J60 плата Ethernet x 1 PCF8563 RTC плата x 1 DS18B20 x 1 Usb-разъем типа A для мини-кабеля типа B x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14 Клиенты, которые купили этот товар, также купили
