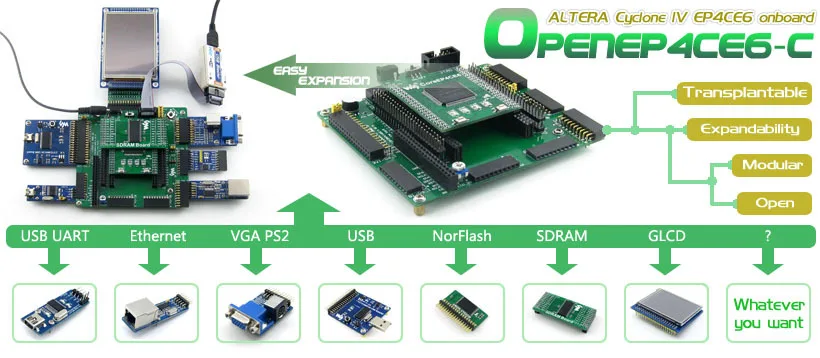

FPGA JTAG EP4CE6-C EP4CE6E22C8N ALTERA Cyclone IV FPGA Development Board + 12 комплектов дополнительных модулей = OpenEP4CE6-C упаковка A Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. Обзор OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6. OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II. Что на материнском доске FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например Core3S250E Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Все интерфейсы ввода/вывода выше: Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. 10.Расширительные разъемы FPGA Контакты FPGA доступны на разъемах расширения Для подключения платы аксессуаров SDRAM 11.ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 12.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 13.Зуммер 14.Джойстик:Пять позиций 15.Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности 16.Перемычка зуммера 17.Перемычка для джойстика 18.Перемычка с одним проводом

Для джемперов 16-18:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

Что на CoreEP4CE6

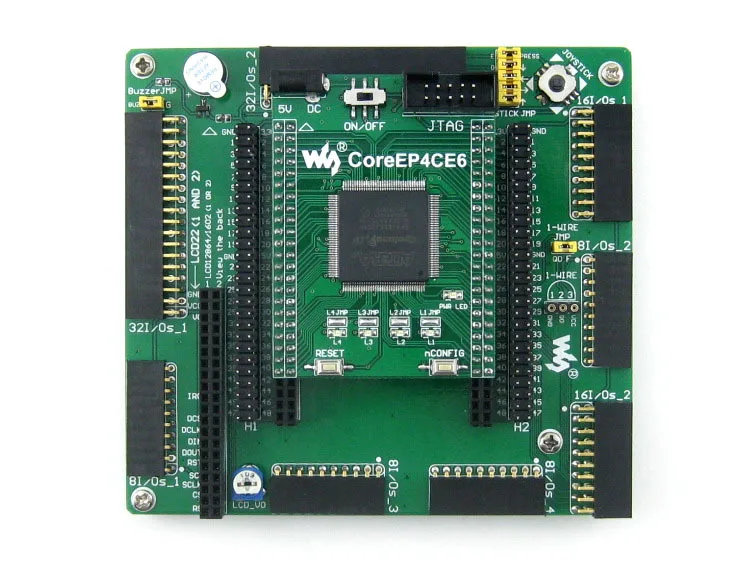

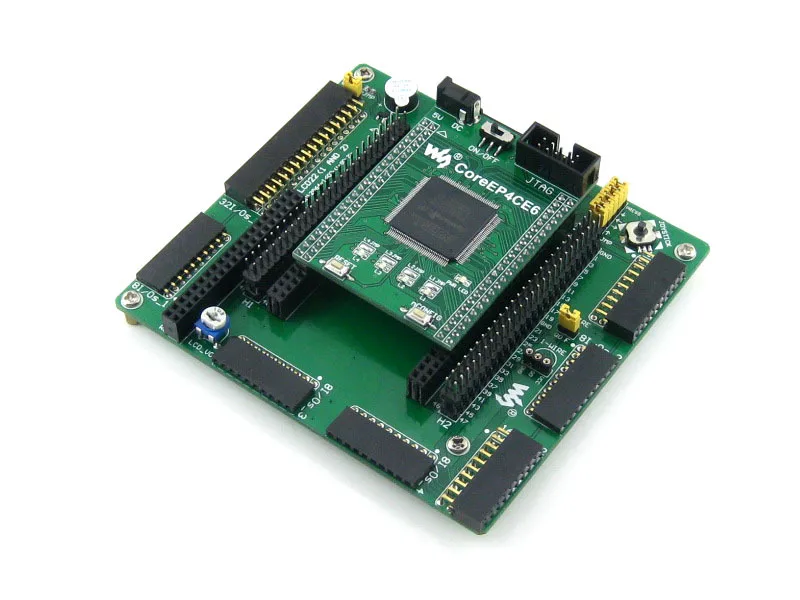

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,465 в Упаковка:QFP144 I/Os:80 LEs:6 K RAM:270кб PLLs: 2 Отладка/программирование:поддержка jtag AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения AMS1117-2.5 (с нижней стороны),Регулятор напряжения 2,5 В AMS1117-1.2 (с нижней стороны),Регулятор напряжения 1,2 В EPCS16 (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания Выключатель питания 50 м активный кристалл (на нижней стороне) 5 V DC jack Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодные перемычки Фотографии

Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик. Примеры

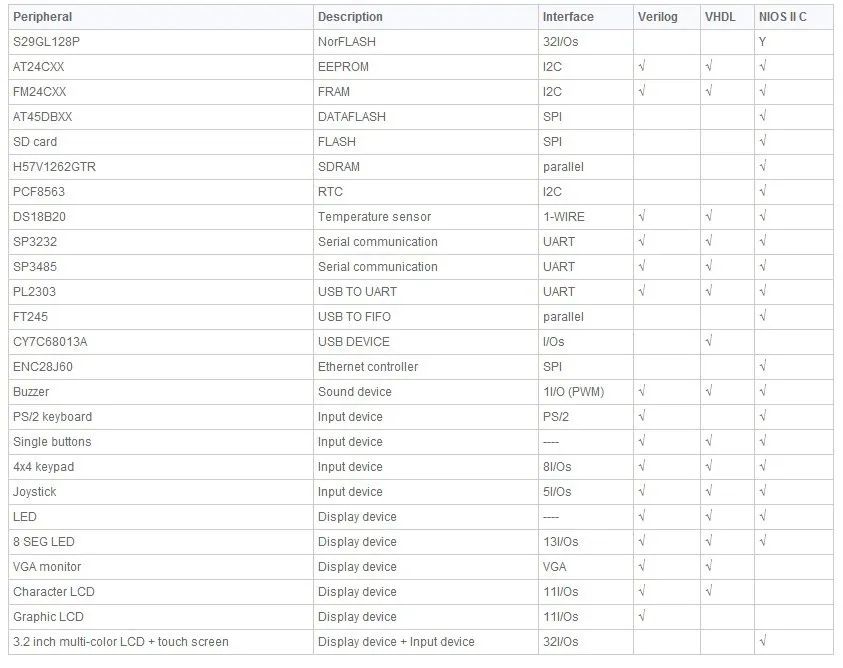

OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.   Интерфейс отладки/программирования Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки. JTAG названия и описание сигнала Штырь Название сигнала Описание 1 TCK Сигнал часов 2 GND Сигнал заземления 3 TDO Данные от устройства 4 VCC (TRGT) Целевой источник питания 5 TMS JTAG state machine control 6 NC Нет подключения 7 NC Нет подключения 8 NC Нет подключения 9 TDI Данные для устройства 10 GND Сигнал заземления Надпись JTAG Ресурсы для развития Руководство пользователя CD включает следующие ресурсы разработки: Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) FPGA разработка документов (спецификации и т. Д.)



В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка OpenEP4CE6-C макетная плата x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1 1. 2. 3. 4. 5 Комплект аксессуаров для досок 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1 3,2-дюймовый ЖК-адаптер (B) x 1 Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 NorFlash Board (B) x 1 Sdram доска (B) x 1 Плата для хранения Micro SD x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 CY7C68013A USB плата (мини) x 1 ENC28J60 плата Ethernet x 1 PCF8563 RTC плата x 1 DS18B20 x 1 Usb-разъем типа A для мини-кабеля типа B x 1 1. 2. 3. 4. 5 6 7 8 9 10 11 12 13 14 Условия и положения 1. Оплата:
