STM32 плата Core103Z STM32F103ZET6 STM32F103 ARM Cortex M3 Базовая разработки JTAG/SWD интерфейс отладки



STM32 плата Core103Z STM32F103ZET6 STM32F103 STM32 ARM Cortex-M3 STM32 Базовая плата разработки JTAG/SWD интерфейс отладки полная IOs



STM32 маленькая плата с MCU STM32F103ZET6, полный IO расширитель, интерфейс JTAG/SWD отладки

Обзор

Core103Z-это небольшая макетная плата STM32, которая имеетSTM32F103ZET6Устройство как микроконтроллер, поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Как Минимальная готовая к запуску система, Core103Z интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, выбор режима загрузки и так далее.

Кроме того, штырьковые разъемы на задней стороне позволяют Core103Z быть подключенным к вашей плате приложения и выполнять функции микросхемы в системе. ВсеПорты ввода/выводаДоступны на штыревых коннекторах, и шаг заголовка разработан как2,00 мм.

---

What's On Board

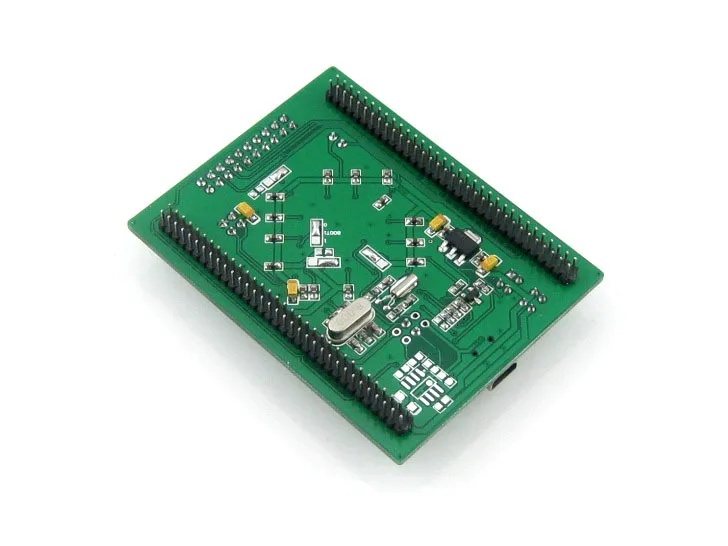

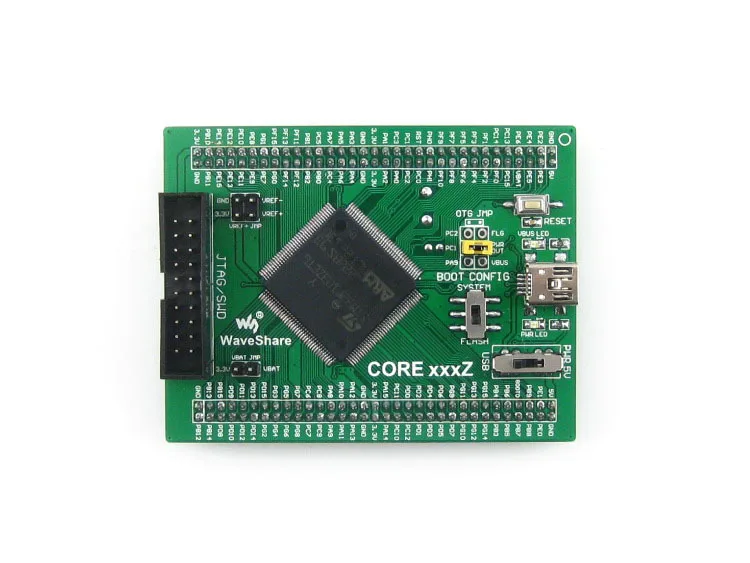

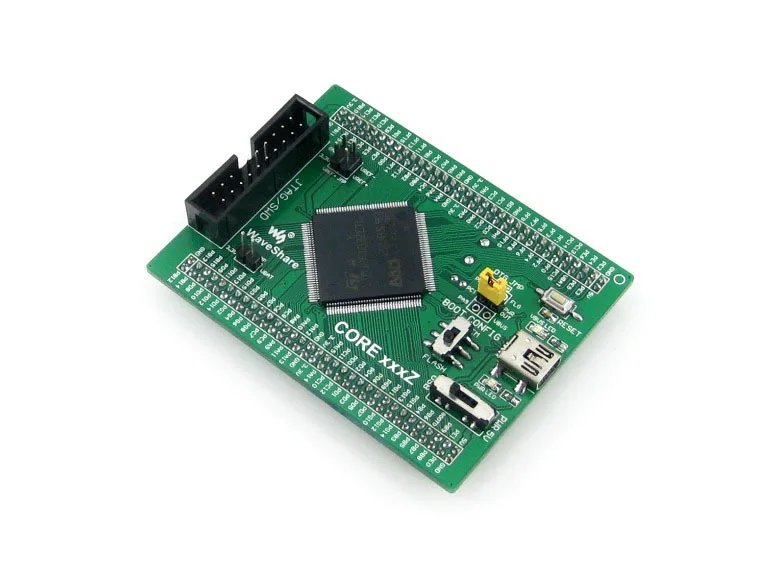

STM32F103ZET6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M3 32-разрядный процессор RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Операционной Напряжение:2-3,6 V Посылка:LQFP144 Память:512кб Flash, 64кб SRAM MCU интерфейсы связи: 3 xspi, 5 xusart, 2xI2S, 2xI2C 1 xfsmc, 1xlcd, 1 xsdio, 1x USB, 1 xCAN Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения Мощность переключения питания,Питание от 5 вин или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м кварцевый генератор (с нижней стороны) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Интерфейс USB:Используется для создания usb-связи между ПК и макетной платой STM32 MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,Потребляемая мощность Usb-включения, джемпер Короткий Джемпер для включения функции USB Откройте перемычку для отключения от порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другим пользовательским контактам через перемычку

---

Фото

Примечание:

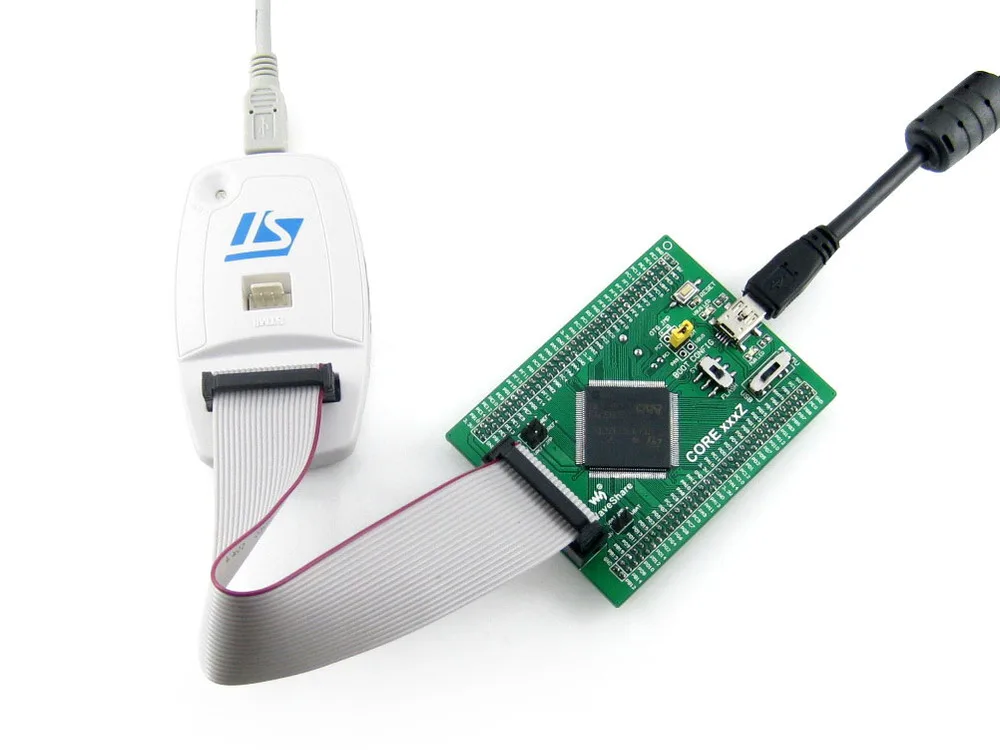

Core103Z предоставляет интерфейс JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

JTAG

На рисунке 1, на рисунке 2 показана распиновка заголовка JTAG, SWD интерфейс соответственно

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Core103Z STM32 макетная плата поставляется с руководством пользователя CD, включая средства разработки, перечисленные ниже:

Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Разработка документов

---

Размеры

---

Посылка содержит Core103Z макетная плата x 1 Кабель USB type A-Mini-B x 1 Руководство пользователя CD x 1 1 2 3
