Waveshare XILINX XC3S250E Spartan 3E FPGA макетная плата + LCD1602 LCD12864 12 модулей = Open3S250E упаковка B|board

Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S250E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. Обзор

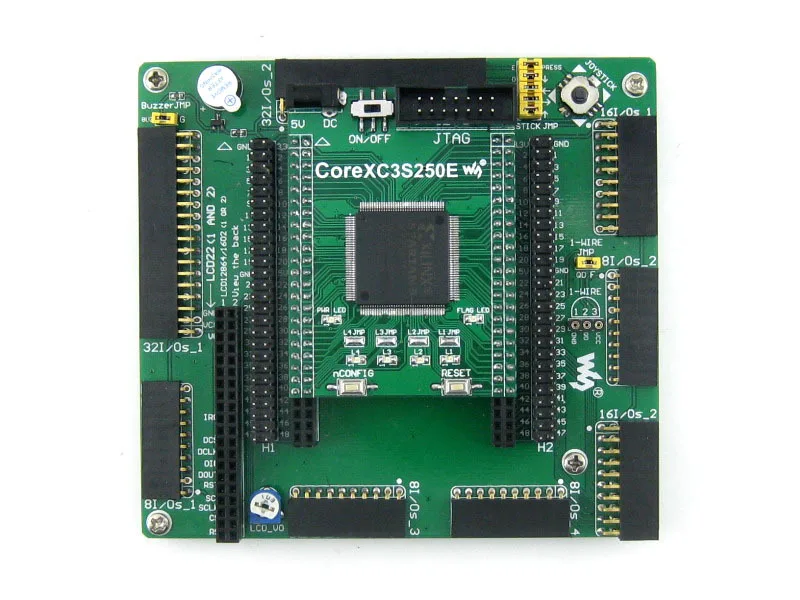

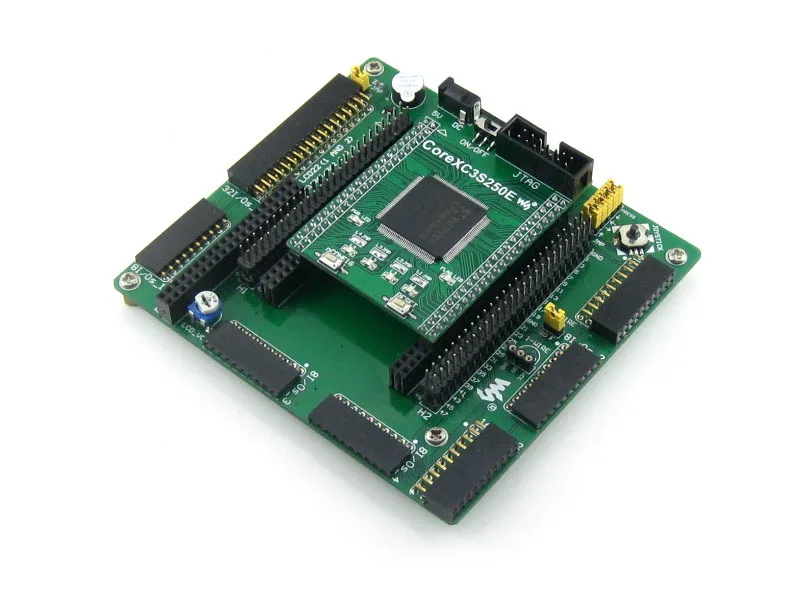

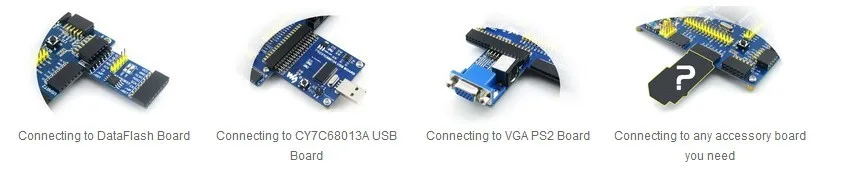

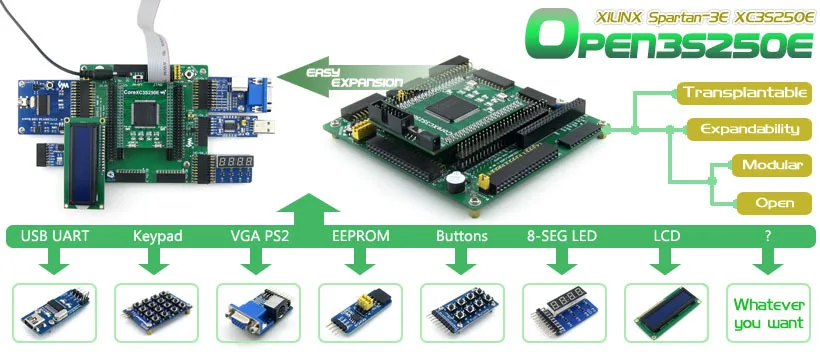

Open3S250EЭто Плата развития FPGA, которая состоит из материнской платы DVK601 и основной платы FPGA Core3S250E. Open3S250E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E. Что на материнском доске

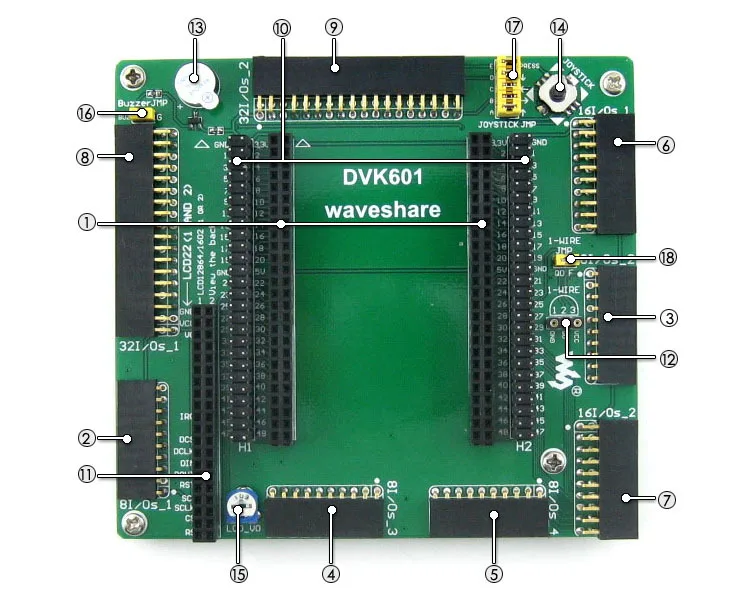

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например Core3S250E Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Все интерфейсы ввода/вывода выше: Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. Расширительные разъемы FPGA Контакты FPGA доступны на разъемах расширения Для подключения платы аксессуаров SDRAM ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Зуммер Джойстик:Пять позиций Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Перемычка зуммера Перемычка для джойстика Перемычка с одним проводом

Для джемперов 16-18:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

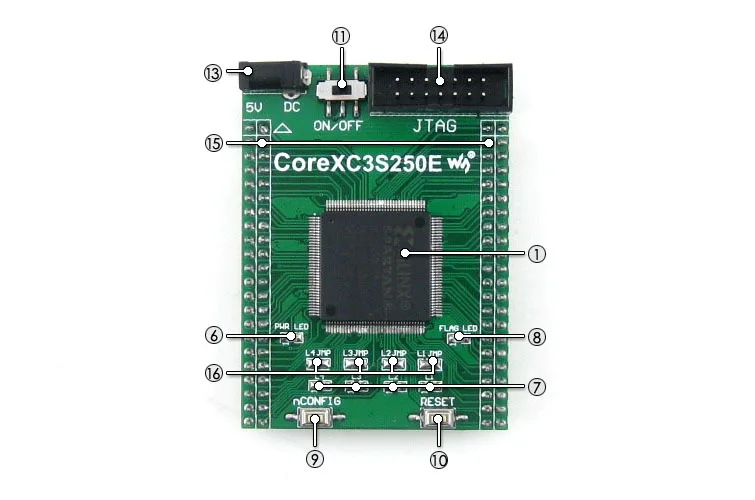

Что на Core3S250E XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,3 В Упаковка:QFP144 I/Os:80 LEs:250 K RAM:216кб DCMs: 4 Отладка/программирование:поддержка jtag AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения AMS1117-2.5 (с нижней стороны),Регулятор напряжения 2,5 В AMS1117-1.2 (с нижней стороны),Регулятор напряжения 1,2 В XCF02S (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Индикатор инициализации FPGA Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания Выключатель питания 50 м активный кристалл (на нижней стороне) 5 V DC jack Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодные перемычки

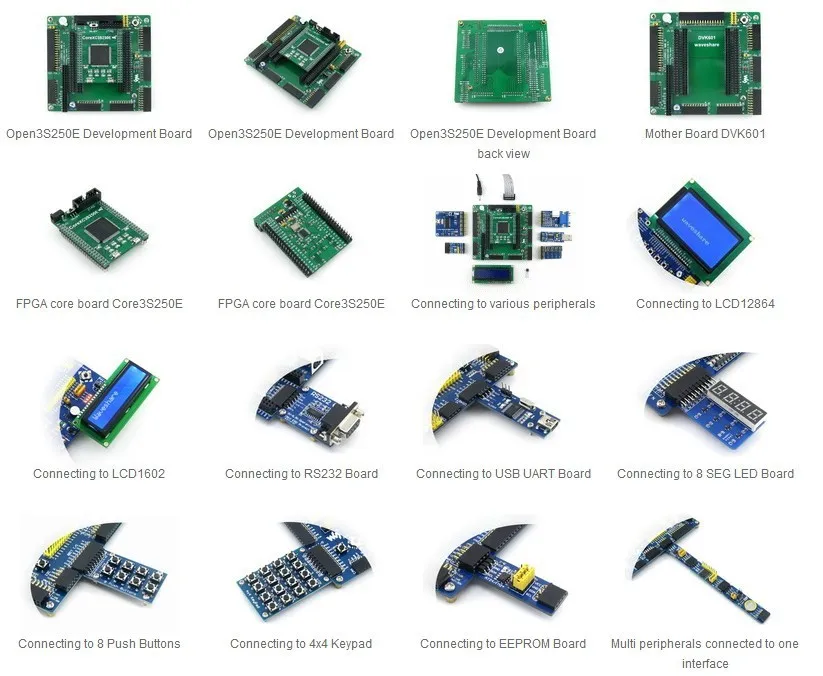

Фотографии

Примечание: Open3S250E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.



Примеры

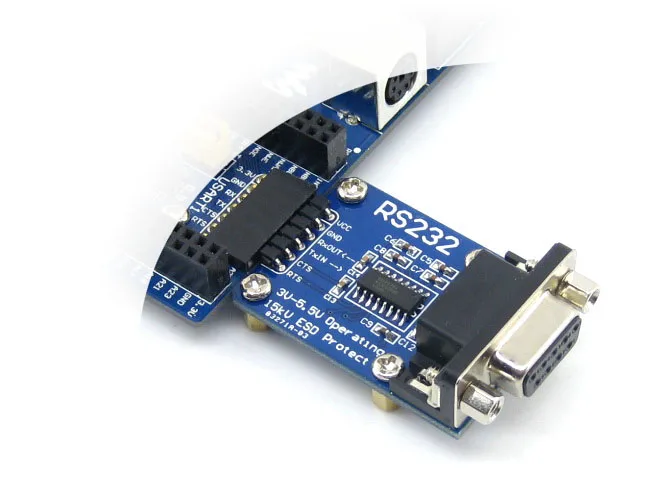

Плата разработки Open3S250E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения. Периферийное устройство Описание Интерфейс Verilog VHDL AT24CXX EEPROM I2C Y Y FM24CXX Фрам I2C Y Y AT45DBXX DATAFLASH SPI Y   PCF8563 RTC I2C Y   PCF8591 4xAD, 1xDA I2C Y   DS18B20 Датчик температуры 1 провод Y   SP3232 Серийное общение UART Y Y SP3485 Серийное общение UART Y Y PL2303 USB для UART UART Y Y CY7C68013A Usb-устройство I/Os   Y Зуммер Звуковое устройство 1I/O (ШИМ) Y Y Клавиатура PS/2 Входное устройство PS/2 Y Y Одиночные кнопки Входное устройство ---- Y Y 4x4 клавиатуры Входное устройство 8I/Os Y Y Джойстик Входное устройство 5I/Os Y Y Светодиод Демонстрационное устройство ---- Y Y 8 светодиодов Демонстрационное устройство 13I/Os Y Y Монитор VGA Демонстрационное устройство VGA Y Y Персональный ЖК-дисплей Демонстрационное устройство 11I/Os Y Y Графический ЖК-дисплей Демонстрационное устройство 11I/Os Y Y



Интерфейс отладки/программирования



Плата разработки Open3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки. JTAG названия и описание сигнала Штырь Название сигнала Описание 1 GND Сигнал заземления 2 VCC (TRGT) Целевой источник питания 3 GND Сигнал заземления 4 TMS JTAG state machine control 5 GND Сигнал заземления 6 TCK Сигнал часов 7 GND Сигнал заземления 8 TDO Данные от устройства 9 GND Сигнал заземления 10 TDI Данные для устройства 11 GND Сигнал заземления 12 NC   13 GND Сигнал заземления 14 NC   15 GND Сигнал заземления Надпись JTAG

  Ресурсы для развития



Плата разработки Open3S500E FPGA поставляется с компакт-диском руководства пользователя, включая ресурсы разработки, перечисленные ниже:



Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8) Демонстрационный код (Verilog, VHDL) Схема (PDF) FPGA разработка документов   В комплект входит



"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.



Стандартная упаковка Open3S250E макетная плата x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1

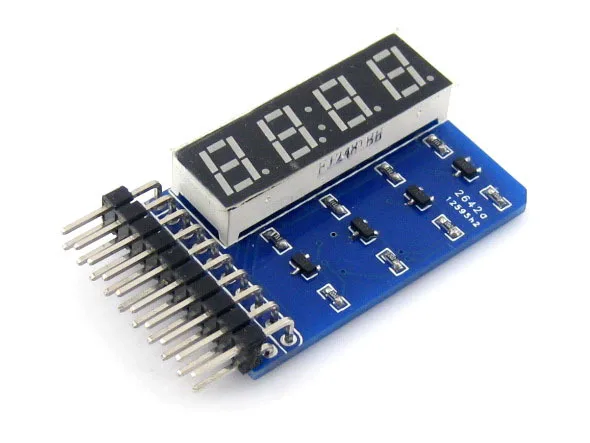

Комплект аксессуаров для досок

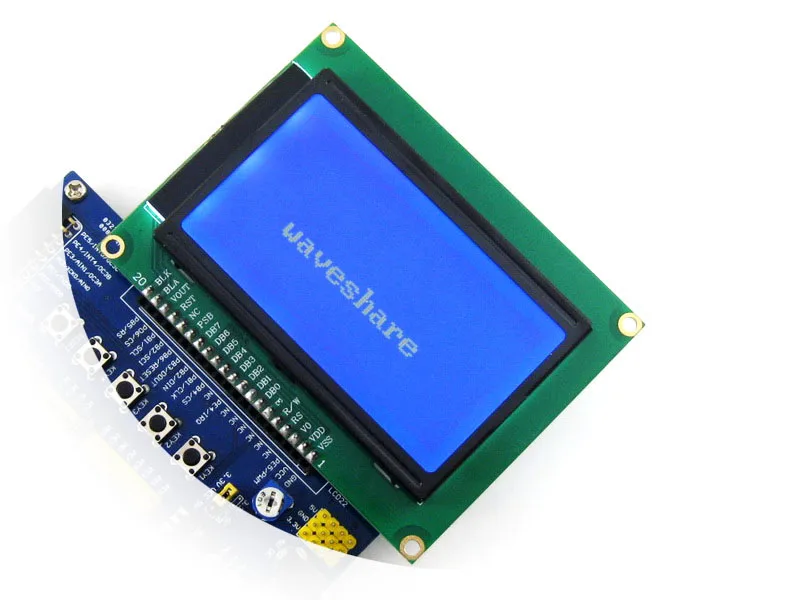

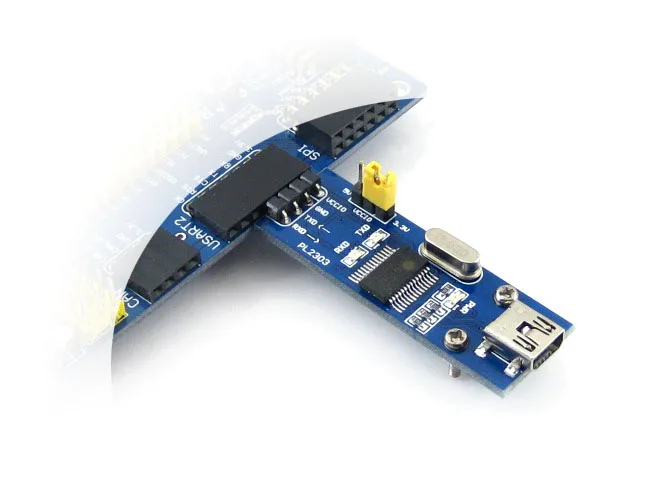

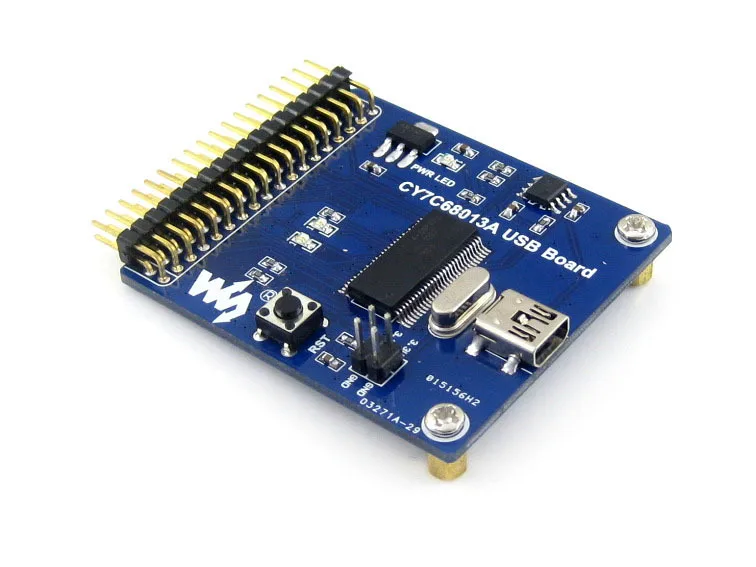

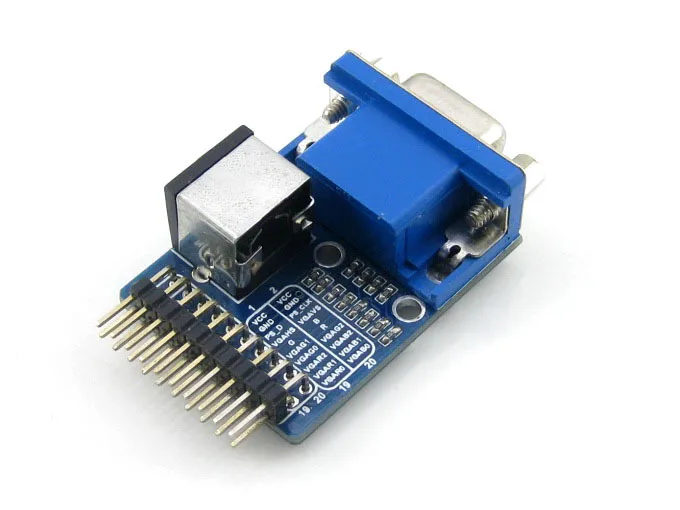

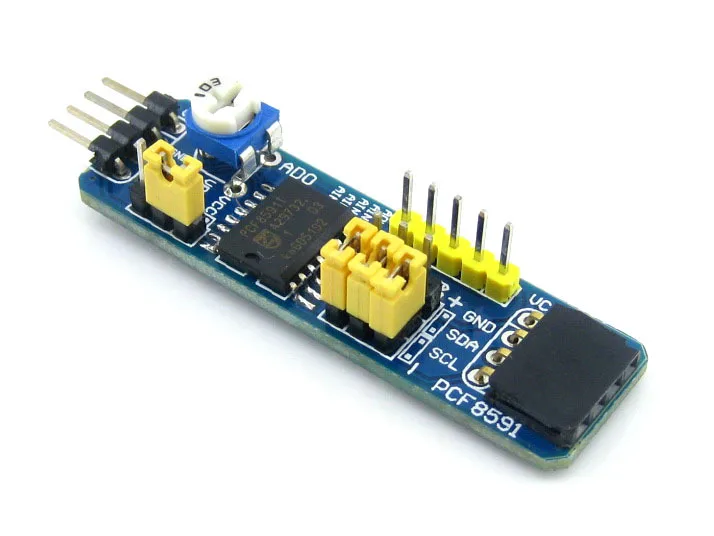

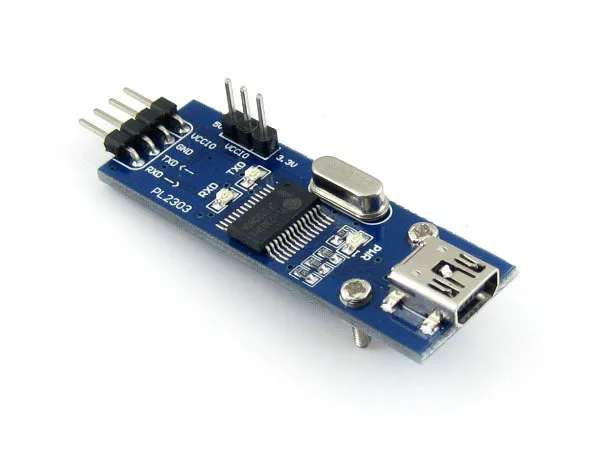

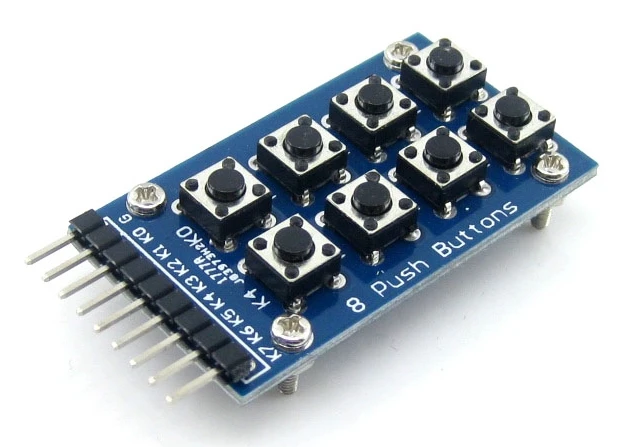

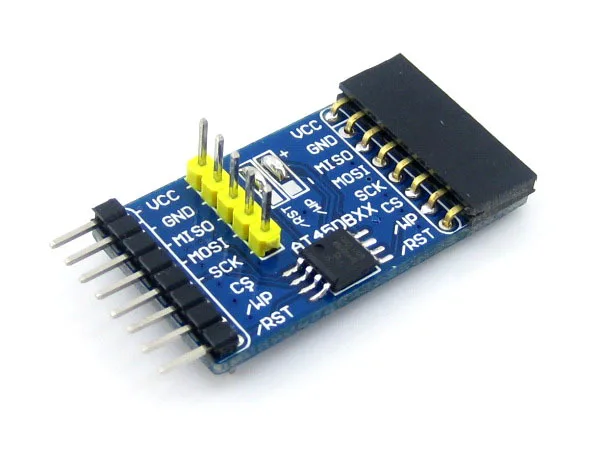

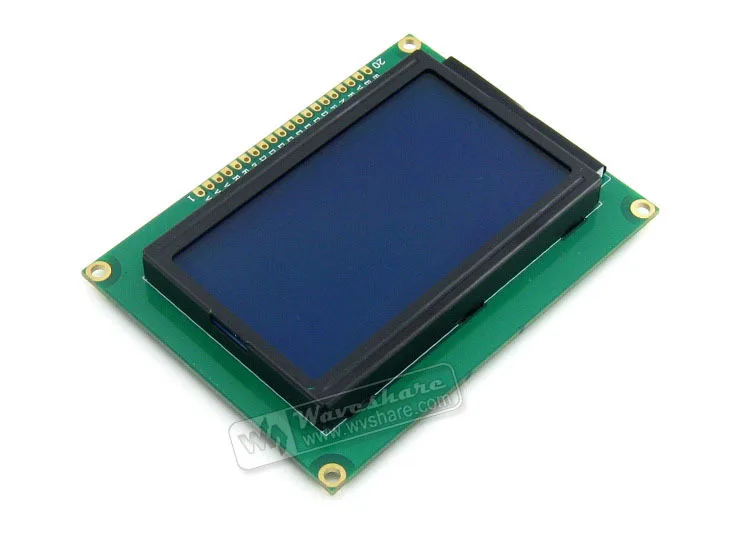

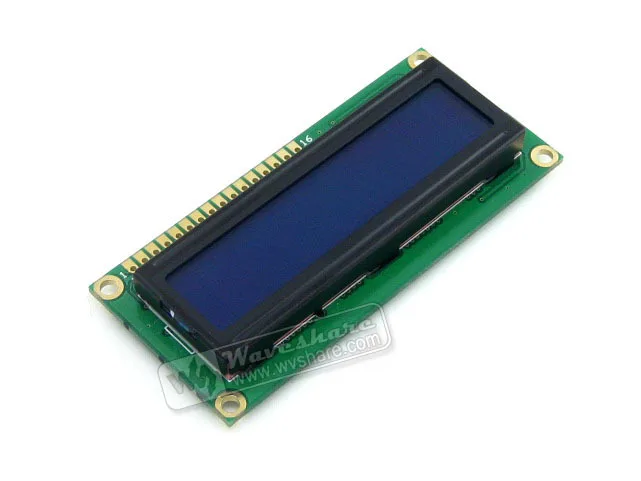

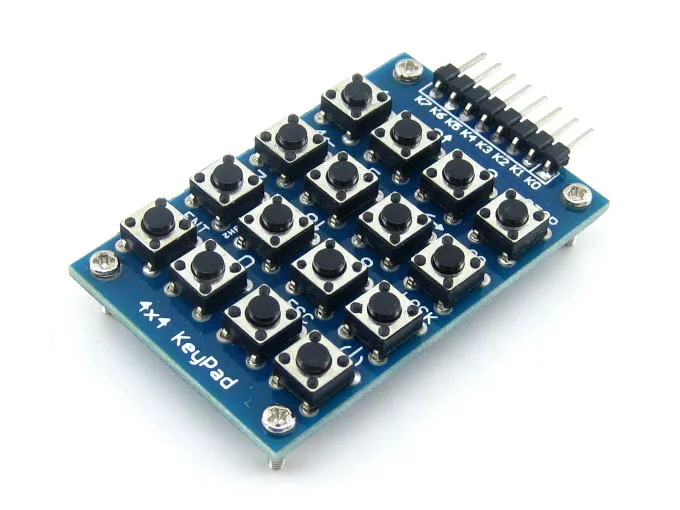

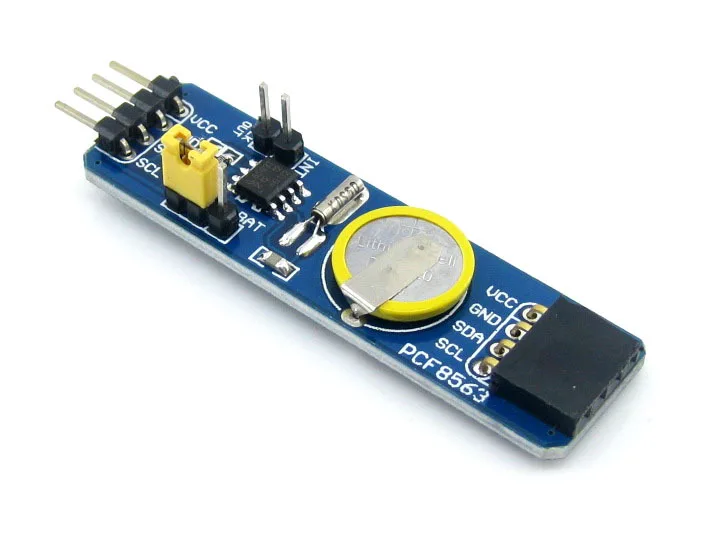

Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 CY7C68013A USB плата (мини) x 1 PCF8563 RTC плата x 1 PCF8591 AD DA плата x 1 DS18B20 x 1 LCD12864 (3,3 В Синяя подсветка) x 1 LCD1602 (3,3 В Синяя подсветка) x 1 Светодиодная панель 8 шт. x 1 8 кнопок x 1 4x4 клавиатуры x 1 Usb-разъем типа A для мини-кабеля типа B x 1
