XILINX XC3S500E Spartan-3E FPGA оценочная плата + LCD1602 + LCD12864 + 12 модуль = Open3S500E посылка B

Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S500E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open3S500EЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACore3S500E.

Open3S500E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

---

Что на материнском доске

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. SDRAM (синхронное динамическое ОЗУ) интерфейс Для подключения платы аксессуаров SDRAM Также работает как FPGA CPLD разъемы расширения ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack Джойстик:Пять положений Зуммер Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Мощность переключатель Зуммер джемпер Одно-провода соединительные Джойстик джемпер

Для джемперов 17-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8, '8. 32I/Os_3 'не подключен.

Что на Core3S500E

XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями: Рабочая частота:50 МГц Операционной Напряжение:1,15 V ~ 3,3 V Посылка:QFP208 Ввода/вывода:116 LEs:500K Оперативная память:360kb DCMs: 4 Отладки/программирования:Поддержка jtag AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения XCF04S,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды FPGA инициализации индикатора Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м активный кристаллический осциллятор JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

Фото

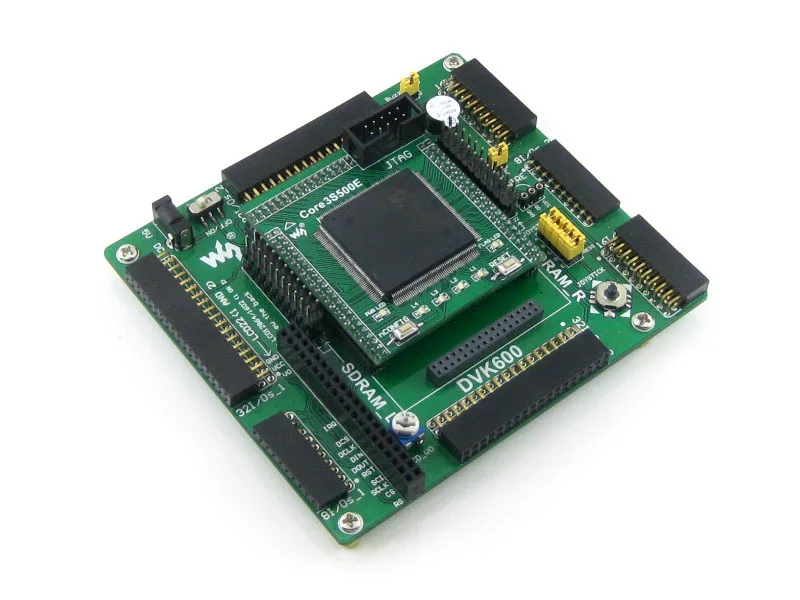

Open3S500E макетная плата
Open3S500E макетная плата
Open3S500E доска для разработки вид сзади

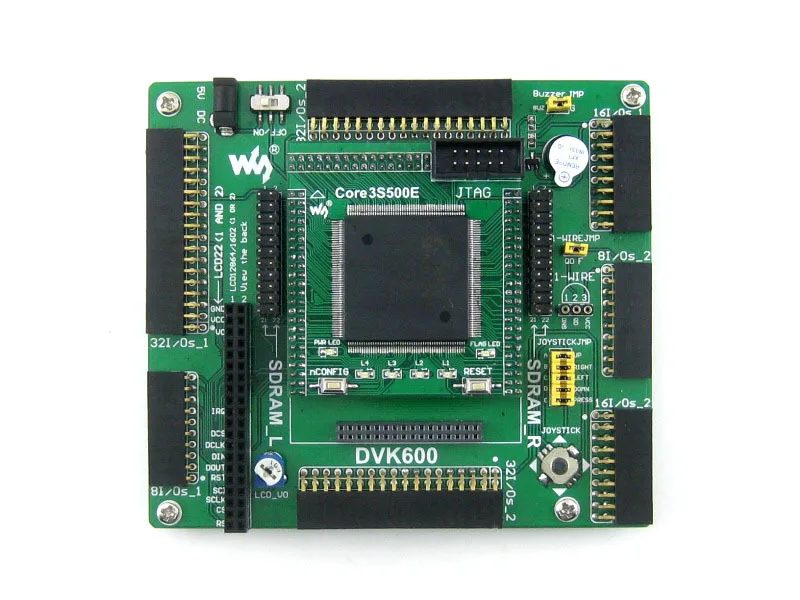

Материнская плата печатная плата для DVK600
FPGA основной плате Core3S500E
FPGA основной плате Core3S500E

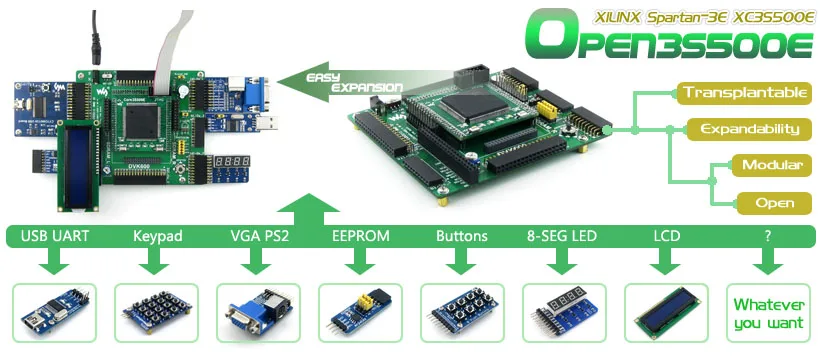

Подключение к различные периферийные устройства

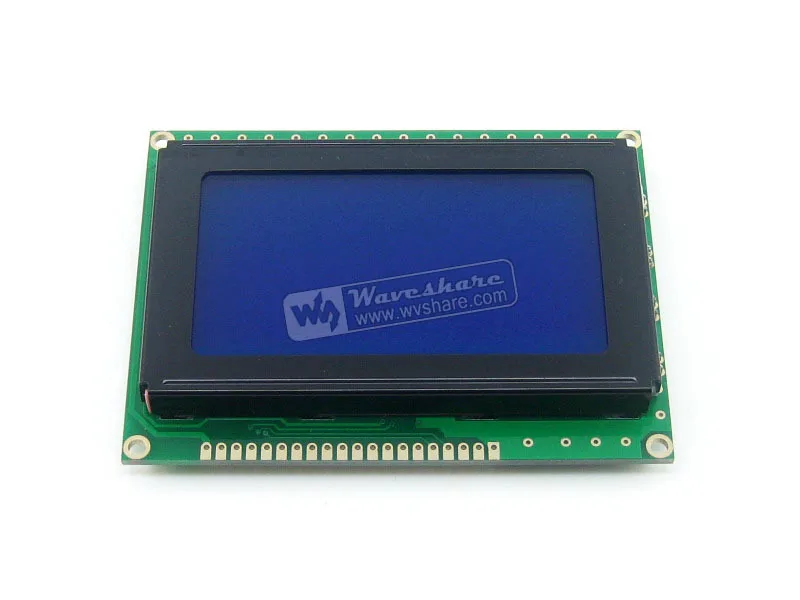

Подключение к LCD12864
Подключение к LCD1602
Подключение к RS232 доска
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к DataFlash доска
Подключение к USB плате CY7C68013A

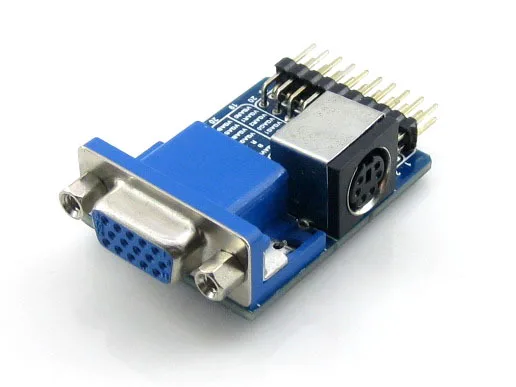

Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: Open3S500E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

Плата разработки Open3S500E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL AT24CXX EEPROM I2C Y Y FM24CXX Фрам I2C Y Y AT45DBXX DATAFLASH SPI Y   PCF8563 РТК I2C Y   PCF8591 4xAD, 1xDA I2C Y   DS18B20 Температура датчик 1-проводной Y   SP3232 Последовательной связи UART Y Y SP3485 Последовательной связи UART Y Y PL2303 USB UART UART Y Y CY7C68013A USB устройство Ввода/вывода   Y Зуммер Звуковое устройство 1I/O (ШИМ) Y Y PS/2 клавиатуры Вход устройства PS/2 Y Y Одной кнопки Вход устройства ---- Y Y 4x4 клавиатуры Вход устройства 8I/Os Y Y Джойстик Вход устройства 5I/Os Y Y Светодиодный Дисплей устройства ---- Y Y 8 SEG светодиодный Дисплей устройства 13I/Os Y Y Монитор с видеографической матрицей Дисплей устройства VGA Y Y Персонаж ЖК-дисплей Дисплей устройства 11I/Os Y Y Графический ЖК-дисплей Дисплей устройства 11I/Os Y Y

---

Отладки/программирования Интерфейс

Плата разработки Open3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

---

Развития ресурсы Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8) Демонстрационный код (Verilog, VHDL) Схема (PDF) FPGA документация развития Вики:Www.wav eshare.com/wiki/Open3S500E

---

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка Open3S500E макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 -1 шт. 2 3 4 Аксессуар Панели посылка Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 CY7C68013A USB плата (мини) x 1 PCF8563 RTC плата x 1 PCF8591 AD DA плата x 1 DS18B20 x 1 LCD12864 (3,3 V Синий Подсветка)-1 шт. LCD1602 (3,3 V Синий Подсветка)-1 шт. 8 SEG светодиодный доска х 1 8 кнопок x 1 4x4 клавиатуры x 1 Usb-разъем типа A для мини-кабеля типа B x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14
