Open16F877A посылка макетная плата PIC предназначена для серии PIC16F включая плату LCD Micro SD

  Макетная плата PIC предназначена для серии PIC16F, имеет MCU PIC16F877A и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. Обзор

Open16F877A-это макетная плата PIC, которая оснащена устройством PIC16F877A в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.

---

Что на борту PIC16F877A-I/П:Высокая производительность PIC MCU, который характеристики: Ядро: PIC 8-bit RISC Рабочая частота: Макс 20 МГц Рабочее напряжение: 2-5,5 В Посылка: DIP40 I/Os: 33 Воспоминания: 14кб вспышка, 368B RAM, 256B EEPROM Коммуникационные интерфейсы: 1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC Отладка/программирование: Интерфейс ICSP AMS1117-3.3: 3,3 В регулятор напряжения Выключатель питания Индикатор питания Светодиоды: Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключи пользователя: Для тестирования ввода/вывода и/или управления программой Джойстик: Пять позиций Кнопка сброса Зуммер Инфракрасный приемник 4 м кристаллический осциллятор 16 I/Os интерфейс | 8-битный AD интерфейс Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. Д. Также 8-битный интерфейс AD используется для тестирования рекламы 8 Интерфейс I/Os: Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д. Интерфейс SPI: Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. I2C интерфейс: Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. 1-проводной интерфейс: Для подключения 1-проводных устройств (К-92 посылка), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Интерфейс UART: Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. PS/2 интерфейс: Для подключения клавиатуры PS/2 и/или мыши Графический многоцветный ЖК-интерфейс: Для подключения многоцветного сенсорного ЖК-экрана (входит в посылка A/B), с помощью SPI интерфейса, который требует меньше контактов ввода/вывода Персональный ЖК-интерфейс: Для подключения персонажа LCD, например LCD 1602 (3,3 В Синяя подсветка) 5V DC jack Изготовленная на заказ кристаллическая розетка VCC Мощность вход/выход: Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой MCU контактный разъем: Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс ICSP: Для отладки/программирования Перемычка светодиодов Перемычка для ключей пользователя Перемычка для джойстика Джемпер PS/2 Перемычка с 1 проводом Перемычка зуммера ИК-джемпер Джемпер VCC Джемпер с кристаллами Выдвижной джемпер RA4

Для перемычки 26-32:

Короткая перемычка для подключения к I/Os, используемая в коде примера; Откройте перемычку для подключения к другим пользовательским контактам через перемычки.



---

Фотографии

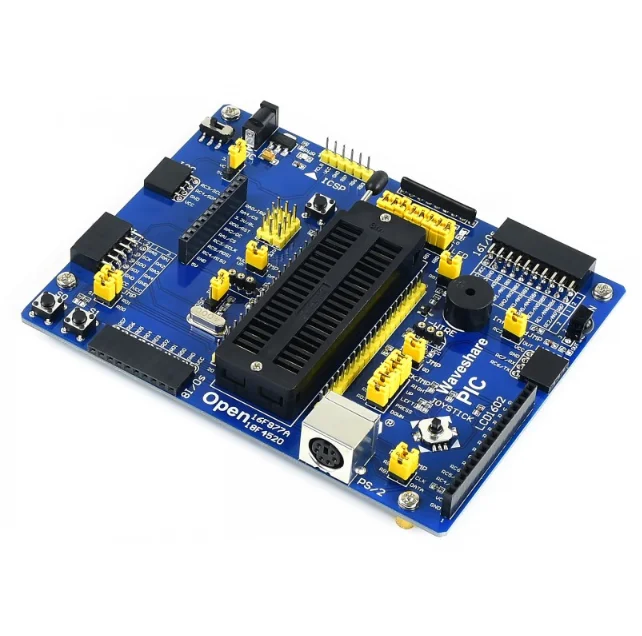

Open16F877A макетная плата
Open16F877A макетная доска нижняя сторона

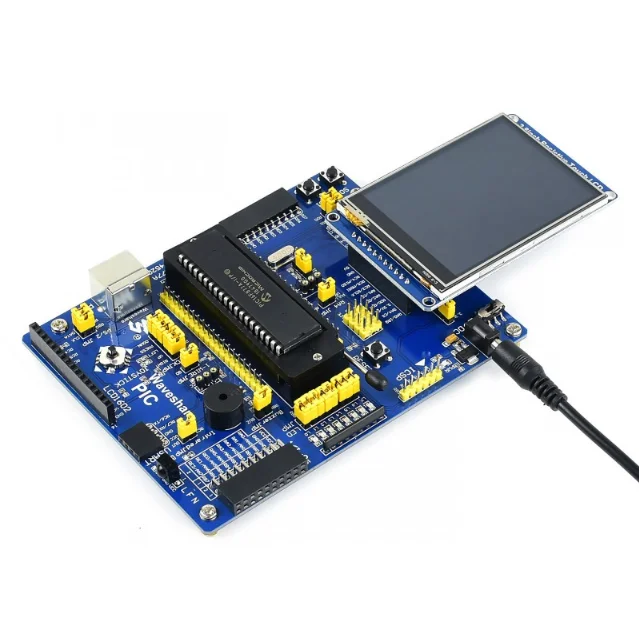

Подключение к ЖК-дисплею с сенсорным экраном

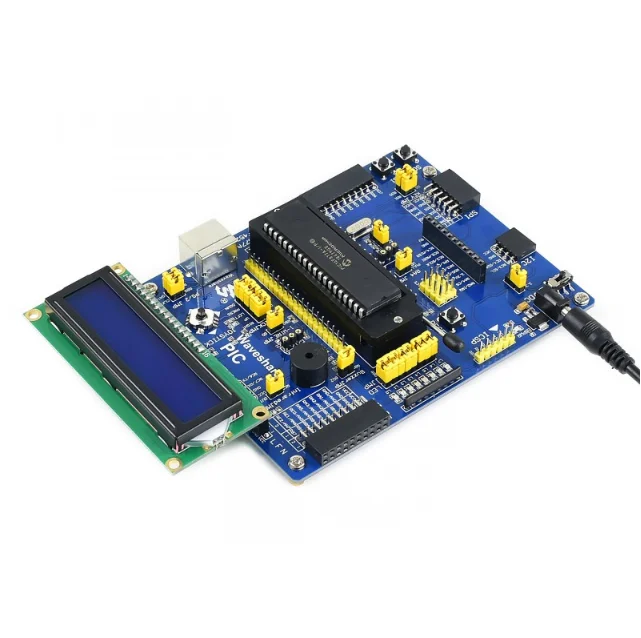

Подключение к ЖК-дисплею
Подключение к плате RS232 через UART
Подключение к USB UART Board через UART
Подключение к USB плата FIFO через интерфейс I/Os 16
Подключение к 8-SEG светодиодный через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плате EEPROM через I2C
Подключение к плате RTC через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: Open16F877A не интегрирует функцию отладки, требуется отладчик.

---

Интерфейс ICSP

На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP

---

Ресурсы для развития   Сопутствующее программное обеспечение (MPLAB и т. Д.) Демонстрационный код (примеры в C) Схема (PDF) Документы по разработке изображений (спецификации и т. Д.)

Вики: Www.wav eshare.com/wiki/Open16F877A



Посылка

Вес: 0,325 кг

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка Open16F877A макетная плата x 1 PIC16F877A x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 1. 2. 3. 4. 5 Комплектующие для досок посылка Usb-разъем типа A для мини-кабеля типа B x 1 PL2303 USB UART Board (mini) x 1 2,8-дюймовый резистивный сенсорный ЖК-дисплей x 1 AD клавиатура (для тестирования встроенного ADC) x 1 FT245 USB плата FIFO (mini) (16 I/Os) x 1 AT45DBXX DataFlash Board (SPI) x 1 PCF8563 RTC плата (I2C) x 1 Плата для хранения Micro SD (SDIO/SPI) x 1 NRF24L01 RF плата (B) (SPI) 2шт x 1 DS18B20 (один провод) x 1 Инфракрасный пульт дистанционного управления (IR) x 1 1. 2. 3. 4. 5 6 7 8 9 10 11
