Цифровой осциллограф MSO5062D с смешанным сигналом/60 Гц|oscilloscope used|digital oscilloscope 100mhzdigital
Описание товара

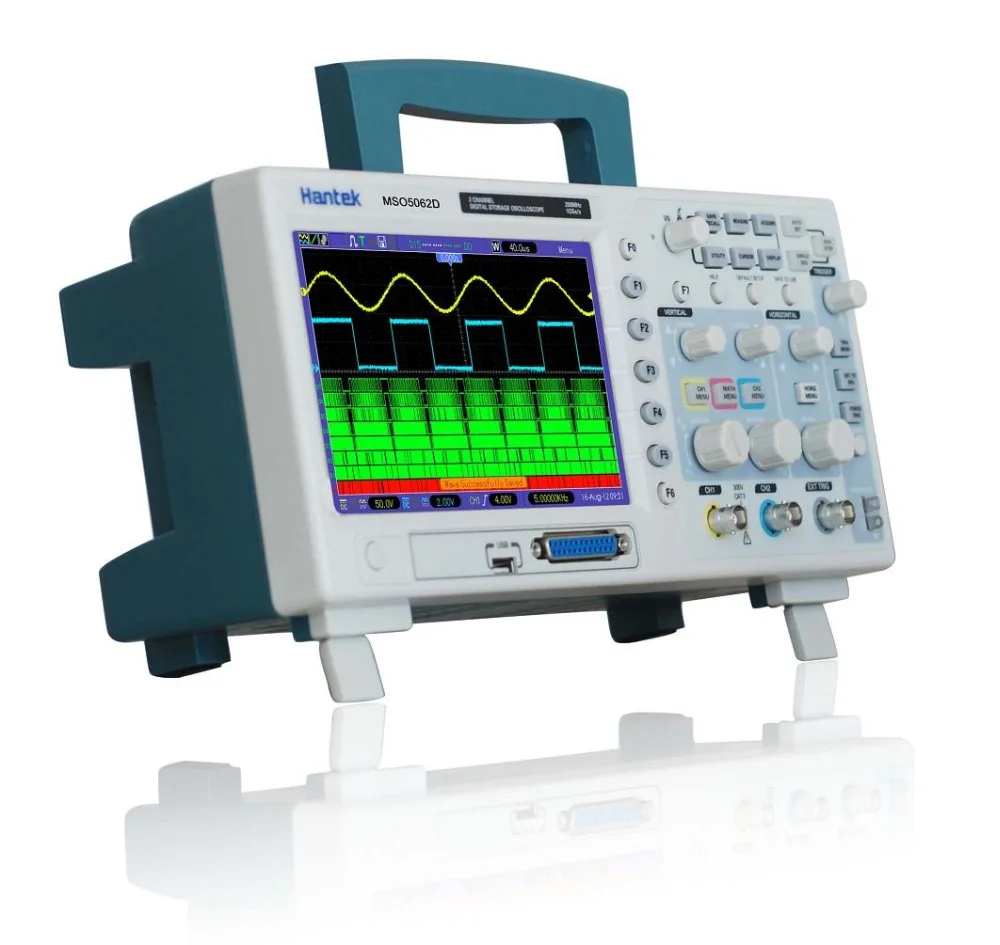

MSO5062D Цифровой Осциллограф смешанных сигналов/60 Гц
1. Характеристика
16 каналов логического анализатора + 2 канала осциллографа + внешний триггер.
Большой и четкий дисплей (7,0-дюймовый цветной ЖК-дисплей, высокая революция 800x480), похожая на настоящую отображения сигнала.
1gsa/s частота дискретизации в реальном времени.
USB хост, поддержка флэш-памяти карты памяти и USB интерфейс системы обновления.
Ультратонкий дизайн, удобный объем, легко переносится.
VGA опционально
Функция осциллографа
Полоса пропускания 60 МГц.
Каждый канал записывает длину до 1 м.
Частота дискретизации в реальном времени до 1 ГСА/с.
Мощная функция запуска.
32 вида функции автоматического измерения.

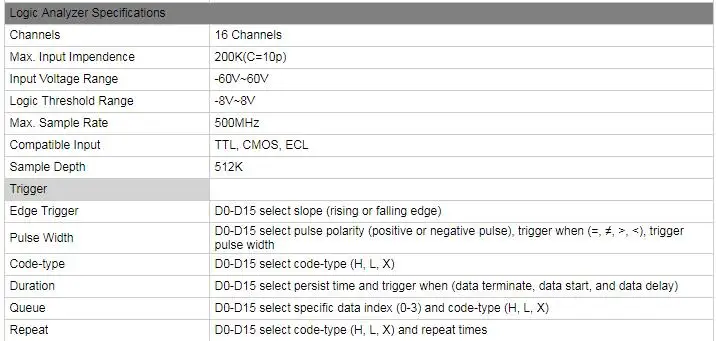

Функция логического анализатора
16 каналов разделены на 2 группы, которые могут настроить пороговый уровень индивидуально.
Частота дискретизации в реальном времени до 500MSa/s.
Мощная функция запуска: кромка, длительность, ширина импульса, кодовый тип, королева, повторение.
2. Спецификация
Модель
MSO5062D
Приобретение
Частота образцов
Образец в реальном времени: 1GS/s
Режимы приобретения
Нормальный
Только обычные данные
Пиковое определение
Высокочастотный и randon glith захват
Среднее
Wavefom средняя, выбор 4,8,16,32, 64128
Входы
Соединительная муфта входов
AC, DC, GND
Входы Impendance
1мом ± 2% ‖ 20пФ ± 3пф
Затухание зонда
1X, 10X
Поддерживаемый коэффициент затухания зонда
1X, 10X, 100X, 1000X
Максимальное входное напряжение
CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа. Горизонтальная система Диапазон скорости образца 500 мс/с -- 1GS/s Интерполяция формы волны (Sin x)/x Длина записи 1 м Диапазон сек/Див 4ns/div до 40s/div, в 2, 4, 8 последовательности Частота образцов и
Точность времени задержки ± 50ppm (в течение любого ≥ 1ms интервала времени) Диапазон положения От 2ns/div до 10ns/div;
(-4div x s/div) до 20 мс; Точность измерения времени Delta
(Полная полоса пропускания) Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200 Вертикальная система Вертикальное разрешение 8-бит, все каналы в выборку одновременно Диапазон положения 2 мВ/деление до 10V/div Полоса пропускания 60 МГц Время подъема на BNC (Типичный) 5.8ns Аналоговая полоса пропускания
Нормальный и средний
Режимы на BNC или с зондом, DC в сочетании 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V
500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В Математика +, -, *, /, FFT FFT Окна: Hanning,Flatop, Rectamgular,Bartlett,Blackman;
1024 точка образца Ограничение полосы пропускания 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC Точность усиления постоянного тока ± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див Точность измерения постоянного тока,
Средний режим приобретения При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 10 В/Див Повторяемость измерений вольт,
Средний режим приобретения Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды ТРИГГЕРНАЯ система Типы триггеров Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы запуска Авто, нормальный, одиночный Тип Муфты DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера
(Тип триггера кромки) DC(CH1,CH2):
1div от DC до 10MHz;1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
Постоянный ток (EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
Постоянного тока (EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц;
LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Диапазон уровня триггера CH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6В Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Триггер видео Тип видео триггера CH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400 мВ;
EXT/5: 2 в Форматы сигналов и частоты поля, тип триггера видео Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии Диапазон Holdoff 100ns ~ 10s Триггер ширины импульса Режим триггера ширины импульса Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс Импульсная ширина триггера Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса Диапазон ширины импульса 20NS ~ 10s Спусковой механизм Режим запуска наклона Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон Точка спуска наклона Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. Диапазон времени 20NS ~ 10s Триггер сверхурочной работы Режим с течением времени Поднимающаяся кромка или опускающаяся кромка Диапазон времени 20NS ~ 10s Альтернативный триггер Триггер на CH1 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер на CH2 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер счетчик частоты Разрешение считывания 6 цифр Точность (типичная) ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) Частотный диапазон AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания Источник сигнала Ширина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает. Измерение Измерение курсора Разница напряжения между курсорами: △в
Разница во времени между курсорами: △T
Взаимный △T в Hertz (1/& Delta;T) Автоматическое измерение Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF![QQ20190327233012]()
Общие особенности
Дисплей
Тип дисплея
7 дюймов 64K цветной TFT (диагональный жидкий кристалл)
Разрешение дисплея
800 горизонтальных 480 вертикальных пикселей
Контрастность дисплея
Регулируемый (16 зубчатых колес) с индикатором хода
Выход компенсатора зонда
Выходное напряжение (типичное)
Около 5Vpp в ≥ 1MΩ нагрузки
Частота (типичная)
1 кГц
Источник питания
Напряжение питания
100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ Энергопотребление <30 Вт Предохранитель 2A, рейтинг, 250V Экологический Температура Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃);
Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) Метод охлаждения Конвекция Влажность + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности;
106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность Высота Рабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов) Размер и размер Размер 385 мм x 200 мм x 245 мм Вес 2,08 кг (без упаковки)![4402c34b-67c8-4ef6-b313-7e8ac3c199d0]()
CAT III: 150VRMS (1 ×);
Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа. Горизонтальная система Диапазон скорости образца 500 мс/с -- 1GS/s Интерполяция формы волны (Sin x)/x Длина записи 1 м Диапазон сек/Див 4ns/div до 40s/div, в 2, 4, 8 последовательности Частота образцов и
Точность времени задержки ± 50ppm (в течение любого ≥ 1ms интервала времени) Диапазон положения От 2ns/div до 10ns/div;
(-4div x s/div) до 20 мс; Точность измерения времени Delta
(Полная полоса пропускания) Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200 Вертикальная система Вертикальное разрешение 8-бит, все каналы в выборку одновременно Диапазон положения 2 мВ/деление до 10V/div Полоса пропускания 60 МГц Время подъема на BNC (Типичный) 5.8ns Аналоговая полоса пропускания
Нормальный и средний
Режимы на BNC или с зондом, DC в сочетании 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V
500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В Математика +, -, *, /, FFT FFT Окна: Hanning,Flatop, Rectamgular,Bartlett,Blackman;
1024 точка образца Ограничение полосы пропускания 20 МГц Низкочастотная характеристика (-3 дБ) ≤ 10 Гц на BNC Точность усиления постоянного тока ± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/див;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див Точность измерения постоянного тока,
Средний режим приобретения При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 10 В/Див Повторяемость измерений вольт,
Средний режим приобретения Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды ТРИГГЕРНАЯ система Типы триггеров Края, видео, пульс, наклон, со временем, альтернатива Источник запуска CH1, CH2, EXT, EXT/5, линия переменного тока Режимы запуска Авто, нормальный, одиночный Тип Муфты DC, AC, шумоподавление, HF отклонение, LF отклонение Чувствительность триггера
(Тип триггера кромки) DC(CH1,CH2):
1div от DC до 10MHz;1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
Постоянный ток (EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;
Постоянного тока (EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц;
LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц Диапазон уровня триггера CH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 V;
EXT/5:± 6В Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
EXT: ± (6% настроек + 40мв);
EXT/5: ± (6% настроек + 200 мВ); Установите уровень до 50% (Типичный) Работает с входными сигналами ≥ 50 Гц Триггер видео Тип видео триггера CH1, CH2: пиковая-пиковая амплитуда 2 делений;
EXT: 400 мВ;
EXT/5: 2 в Форматы сигналов и частоты поля, тип триггера видео Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии Диапазон Holdoff 100ns ~ 10s Триггер ширины импульса Режим триггера ширины импульса Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс Импульсная ширина триггера Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса Диапазон ширины импульса 20NS ~ 10s Спусковой механизм Режим запуска наклона Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон Точка спуска наклона Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. Диапазон времени 20NS ~ 10s Триггер сверхурочной работы Режим с течением времени Поднимающаяся кромка или опускающаяся кромка Диапазон времени 20NS ~ 10s Альтернативный триггер Триггер на CH1 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер на CH2 Внутренний триггер: кромка, ширина импульса, видео, наклон Триггер счетчик частоты Разрешение считывания 6 цифр Точность (типичная) ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) Частотный диапазон AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания Источник сигнала Ширина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает. Измерение Измерение курсора Разница напряжения между курсорами: △в
Разница во времени между курсорами: △T
Взаимный △T в Hertz (1/& Delta;T) Автоматическое измерение Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Общие особенности
Дисплей
Тип дисплея
7 дюймов 64K цветной TFT (диагональный жидкий кристалл)
Разрешение дисплея
800 горизонтальных 480 вертикальных пикселей
Контрастность дисплея
Регулируемый (16 зубчатых колес) с индикатором хода
Выход компенсатора зонда
Выходное напряжение (типичное)
Около 5Vpp в ≥ 1MΩ нагрузки
Частота (типичная)
1 кГц
Источник питания
Напряжение питания
100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ Энергопотребление <30 Вт Предохранитель 2A, рейтинг, 250V Экологический Температура Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃);
Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) Метод охлаждения Конвекция Влажность + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности;
106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность Высота Рабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов) Размер и размер Размер 385 мм x 200 мм x 245 мм Вес 2,08 кг (без упаковки)
