Фонапосылка A = STM 32 Board ST Original STM32F4DISCOVERY/Open407V D STM32F407VGT6 + 3 2 馘x240 Touch LCD 8 модулей|board

Плата разработки STM32 предназначена для официального инструмента ST STM32F4DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407V-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F4DISCOVERY, Которая включает в себяSTM32F407VGT6Микроконтроллер бортовой.

Open407V-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

Что на материнском доске

STM32F4DISCOVERY розетка:Для легкого подключения STM32F4DISCOVERY USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. Интерфейс SPI1/SPI2 + AD/DAЛегко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль DCMI интерфейс:Для подключения камеры модуль Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экрана ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д. USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407V интегрирует USB HS контроллер без какого-либо устройства PHY) Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования SD карта обнаружения джемпер Джойстик джемперКороткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примераОткройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Режим переключения:Для настройки BOOT0 pin-код Регулировка подсветки ЖК-дисплеяКороткая перемычка для регулировки подсветки ЖК-дисплеяОткройте перемычку для отключения и установите свободный порт ввода/вывода AMS1117-3.3:3,3 V регулятор напряжения Мощность переключения питания:5V DC вкл/выкл переключатель Мощность индикатор Джойстик:Пять положенийЧто на STM32F4DISCOVERY

STM32F407VGT6 микроконтроллером (32-бит ARM Cortex-M4F core, 1 Мб флэш-память, 192 Кб Оперативная память в LQFP100 посылка Бортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки) Питание платы: через usb-шину или от внешнего напряжения питания 5 В Внешний источник питания: 3 в и 5 В LIS302DL, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом акселерометр MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон CS43L22, аудио DAC со встроенным динамиком класса D Восемь светодиодов:LD1 (красный/зеленый) для USB связиLD2 (красный) для 3,3 V кнопка включенияЧетыре пользовательских светодиода, LD3 (orange), LD4 (зеленый), LD5 (красный) и LD6 (синий)2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузки по току Две кнопки (пользователь и сброс) USB OTG FS с микро-коннектор AB Удлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого зондирования

---

Фото

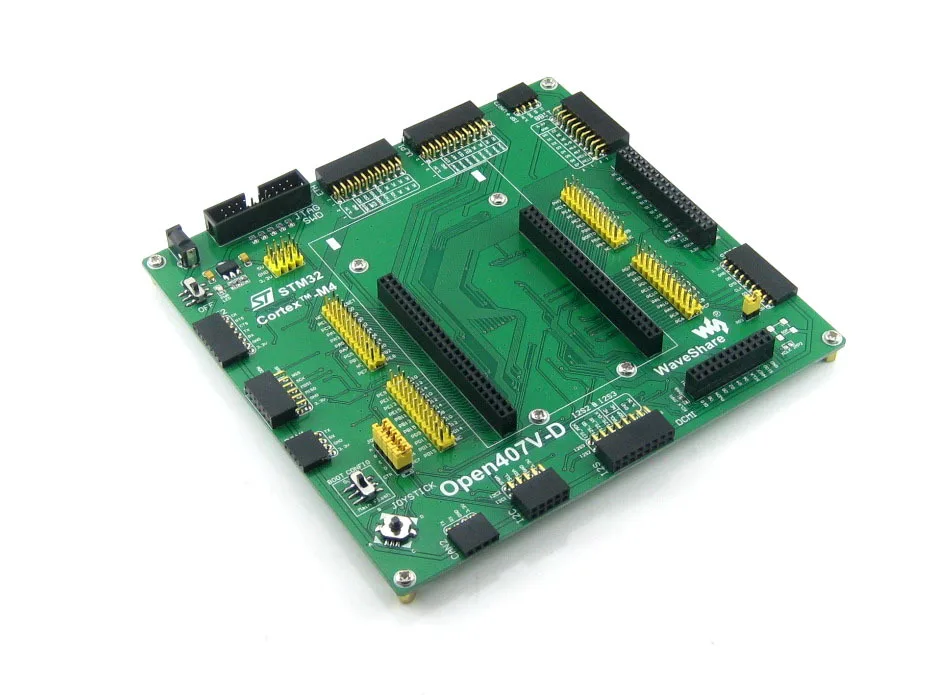

Open407V-D Совет по развитию

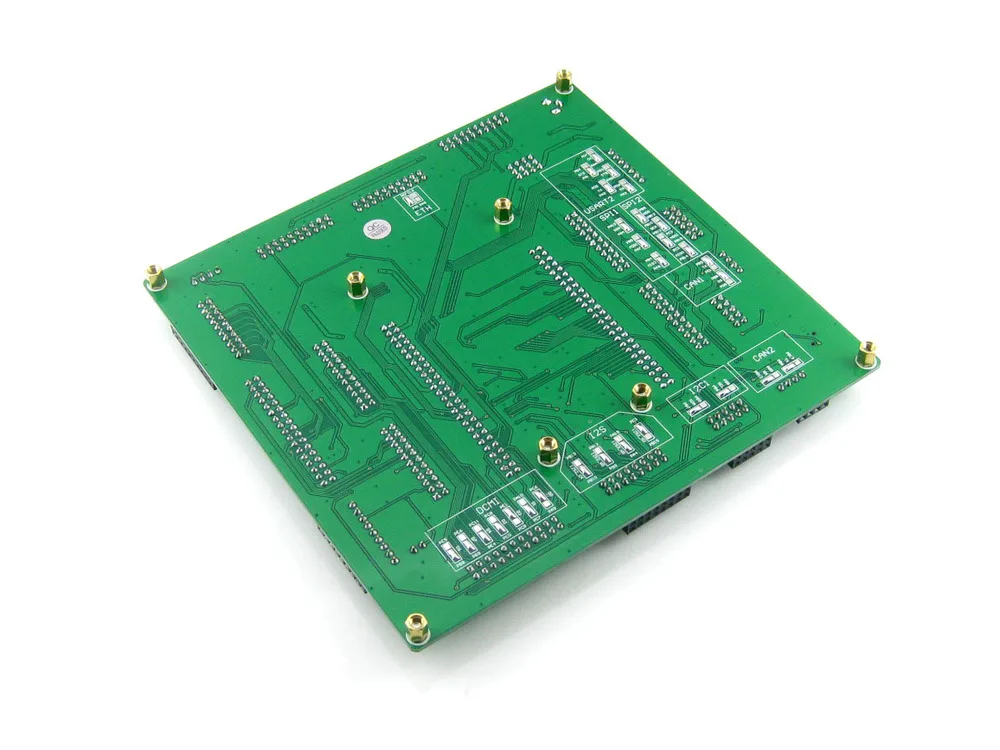

Open407V-D панель для разработки

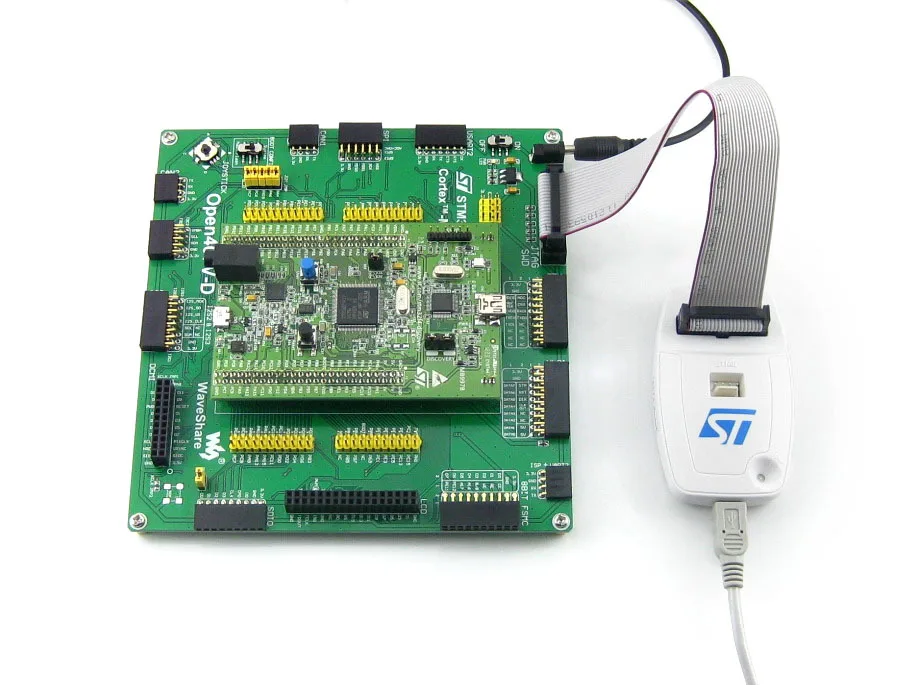

Подключение к J-Link
Подключение к различные периферийные устройства
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
Open407V-D мкс/OS-II (1)
Open407V-D мкс/OS-II (2)
Open407V-D мкс/OS-II (3)
Open407V-D мкс/OS-II (4)
Подключение к USB3300 USB HS плате
Подключение к UDA1380 доска
Подключение к плате камеры OV7670
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к DataFlash доска
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плата NandFlash
Подключение к сети Ethernet
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:

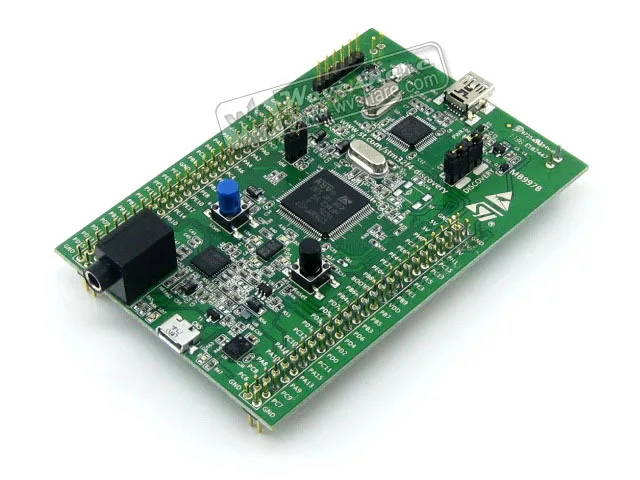

STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

---

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылкаOpen407V-D макетная плата x 14-контактный провод х 22-контактный провод x 2Кабель питания USB x 1Руководство пользователя CD x 1-1 шт.2345 Аксессуар Панели посылкаSTM32F4DISCOVERY x 13,2 дюймов 320x240 сенсорный ЖК-дисплей x 1USB3300 USB HS плата (ULPI) x 1DP83848 плата Ethernet (ETH) x 1Плата NandFlash (A) (FSMC) x 1OV7670 плата камеры (B) (DCMI) x 1PL2303 USB UART Board (mini) x 1Ethernet-кабель-1 шт.Usb-разъем типа A для мини-кабеля типа B x 1Штепсельная Вилка USB типа A для мини-кабеля типа B x 1-1 шт.2345678910 Из-за особенностей работы
