Плата разработки Altera MAX II CPLD набор для оценки EPM1270T144C5N EPM1270 = OpenEPM1270 Standard|board kit| |
Описание товара
Altera MAX II CPLD оценочная плата комплект EPM1270T144C5N EPM1270 = OpenEPM1270 стандарт
Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.
Что на борту
Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.
1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Персональный ЖК-интерфейс:Для подключения ЖК-дисплея, например LCD 1602 (5 В Синяя подсветка) в посылка B 5V DC jack JTAG интерфейс:Для программирования/отладки MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Светодиоды джемпер Зуммер джемперДля jumper 18-19:
Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычкиФото
OpenEPM1270 макетная плата
Подключение к LCD1602
Подключение к USB Blaster
Подключение к различным периферийным устройствам
Подключение к USB UART Board через UART
Подключение к 8 SEG светодиодный плате через 16I/Os
8 кнопок на интерфейсе 8 I/Os
Подключение к 5 клавиатуре IO
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Дополнительные платы на фото не включены в стандартную посылка OpenEPM1270.
Примеры
OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
Периферийное устройство Описание продукта: Интерфейс Verilog VHDL AT24CXX EEPROM I2C Y Y FM24CXX Фрам I2C Y Y DS18B20 Температура датчик 1-проводной Y Y SP3232 Последовательной связи UART Y Y SP3485 Последовательной связи UART Y Y PL2303 USB UART UART Y Y CY7C68013A USB устройство USB Y Зуммер Звуковое устройство 1I/O (ШИМ) Y Y Клавиатура PS/2 Вход устройства PS/2 Y Y Одной кнопки Вход устройства ---- Y Y 4x4 клавиатуры Вход устройства 8I/Os Y Y Джойстик Вход устройства 5I/Os Y Y Светодиодный Дисплей устройства ---- Y Y 8 SEG светодиодный Дисплей устройства 13I/Os Y Y Монитор с видеографической матрицей Дисплей устройства VGA Y Y Персонаж ЖК-дисплей Дисплей устройства 11I/Os Y YИнтерфейсы отладки/программирования
OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала Pin-код Название сигнала Описание продукта: 1 TCK Часы сигнала 2 GND Заземления сигнала 3 TDO Данных от устройства 4 VCC(TRGT) Цель источника питания 5 TMS JTAG state machine control 6 NC Без подключения 7 NC Без подключения 8 NC Без подключения 9 TDI Данные устройства 10 GND Заземления сигнала Джтаг заголовок
Развития ресурсы Сопутствующее программное обеспечение (Quaters II и т. Д.) Демонстрационный код (Verilog и VHDL) Схема (PDF) CPLD разработка документов (спецификации и т. Д.) Вики:Www.wav eshare.com/wiki/OpenEPM1270

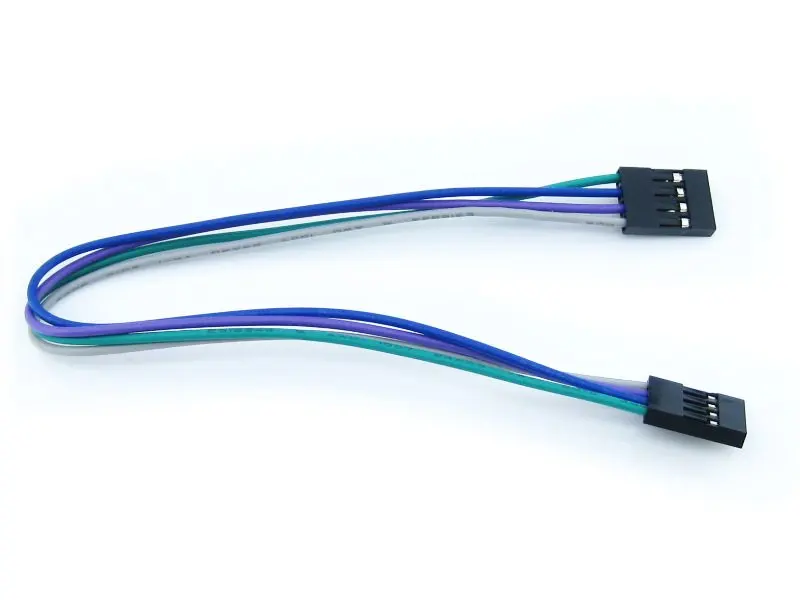

Посылка содержит OpenEPM1270 макетная плата x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 -1 шт.
