Waveshare OpenEPM1270 посылка макс. II CPLD макетная плата EPM1270 + 6 наборов аксессуаров = A|max ii

Altera MAX II CPLD макетная плата EPM1270 + 6 комплектов аксессуаров = OpenEPM1270 посылка A

Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

---

Что на борту

EPM1270:Встроенное CPLD устройство, которое имеет характеристики: Рабочая частота:50 МГц Операционной Напряжение:1,5-3,3 V Посылка:QFP144 I/Os:116 LEs:1270, эквивалентно 4000 логические элементы Отладка/программирование:Джтаг AMS1117-3.3:3,3 V регулятор напряжения Мощность переключатель Мощность индикатор Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Джойстик:Пять положений Кнопка сброса Зуммер 8 Интерфейс I/Os:Для подключения комплектующих досок 16 I/Os интерфейс:Для подключения комплектующих досок 8 Интерфейс I/Os:Для подключения комплектующих досок 32 I/Os интерфейс:Для подключения комплектующих досок

Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.

1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Персональный ЖК-интерфейс:Для подключения ЖК-дисплея, например LCD 1602 (5 В Синяя подсветка) в посылка B 5V DC jack JTAG интерфейс:Для программирования/отладки MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Светодиоды джемпер Зуммер джемпер

Для jumper 18-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

---

Фото

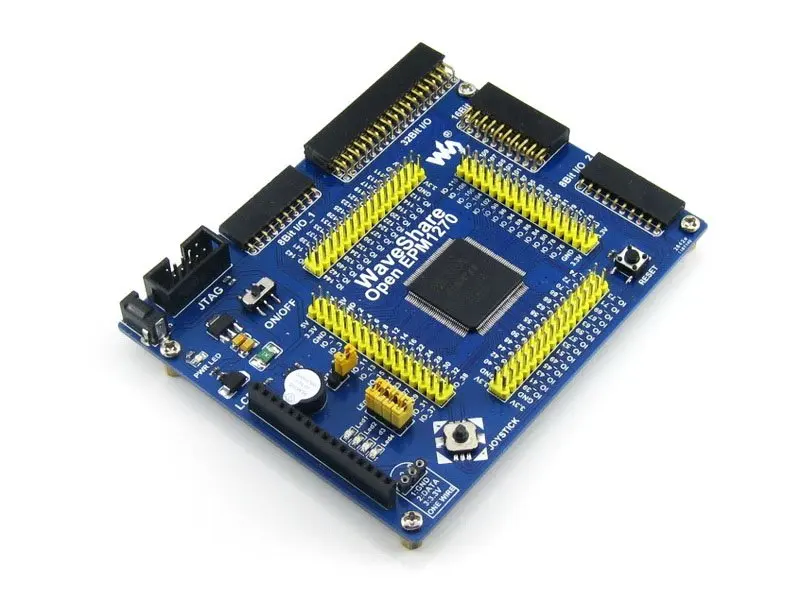

OpenEPM1270 макетная плата

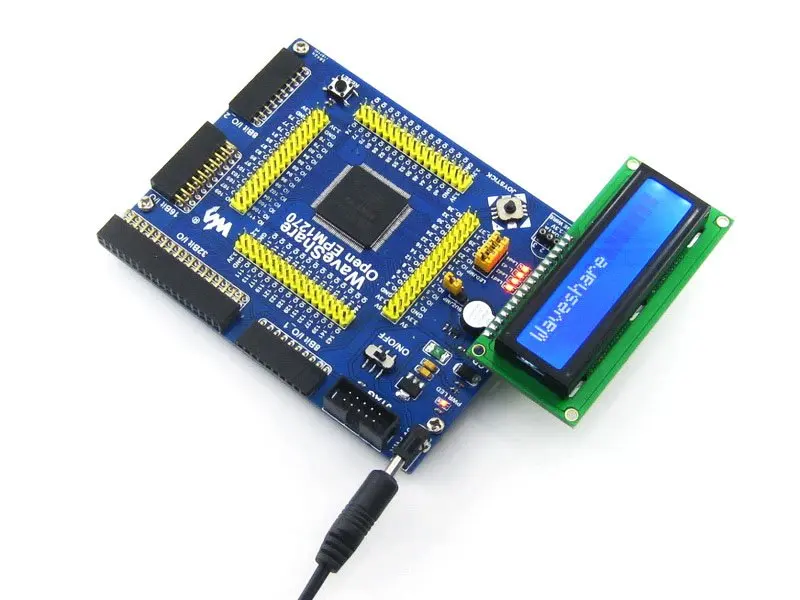

Подключение к LCD1602

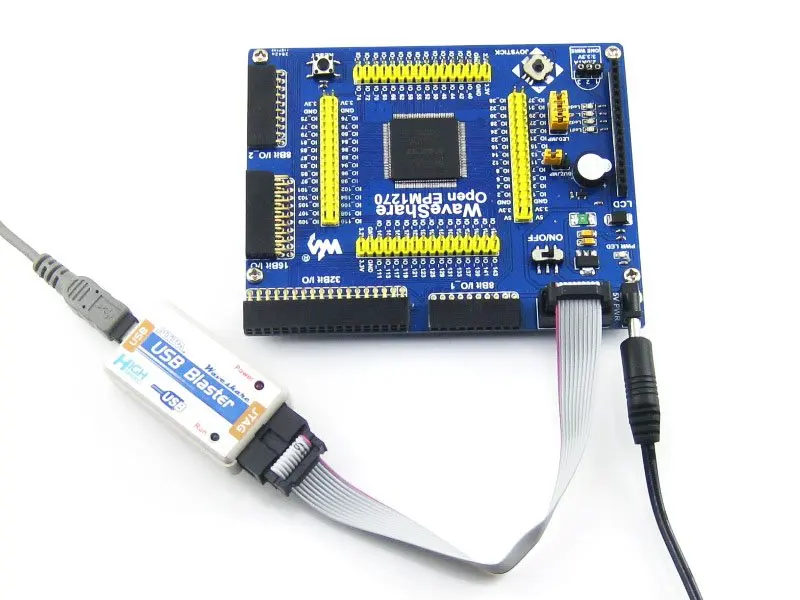

Подключение к USB Blaster

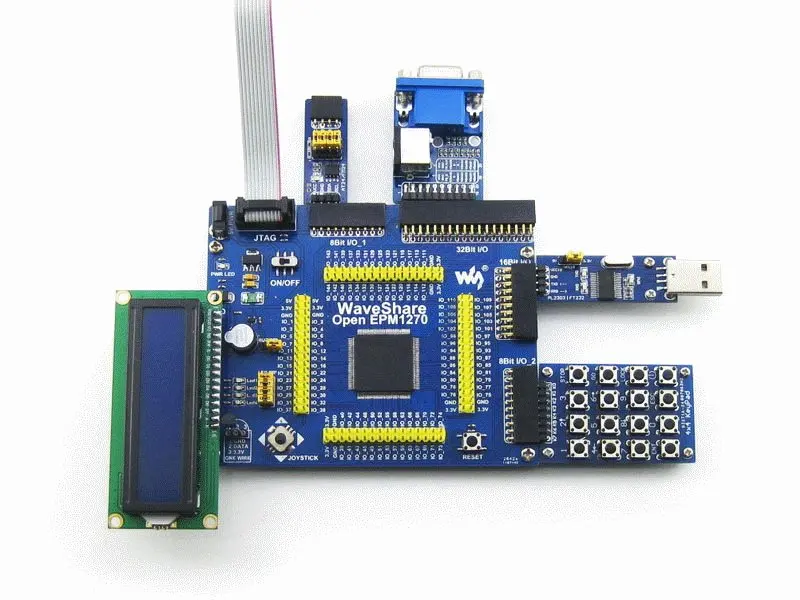

Подключение к различным периферийным устройствам
Подключение к USB UART Board через UART
Подключение к 8 SEG светодиодный плате через 16I/Os
8 кнопок на интерфейсе 8 I/Os
Подключение к 5 клавиатуре IO
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C

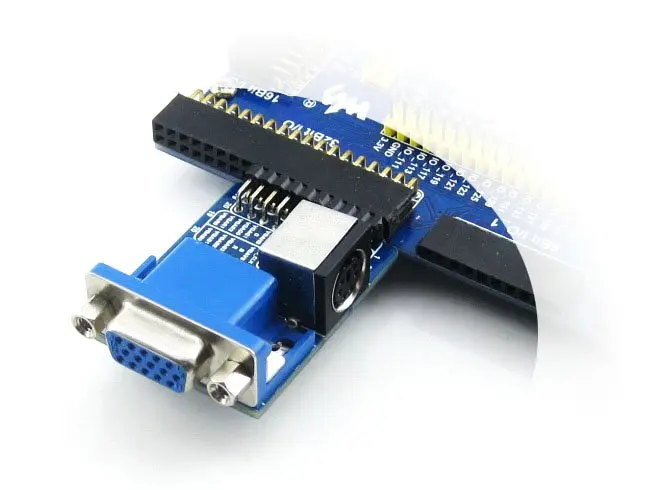

Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL AT24CXX EEPROM I2C Y Y FM24CXX Фрам I2C Y Y DS18B20 Температура датчик 1-проводной Y Y SP3232 Последовательной связи UART Y Y SP3485 Последовательной связи UART Y Y PL2303 USB UART UART Y Y CY7C68013A USB устройство USB Y Зуммер Звуковое устройство 1I/O (ШИМ) Y Y Клавиатура PS/2 Вход устройства PS/2 Y Y Одной кнопки Вход устройства ---- Y Y 4x4 клавиатуры Вход устройства 8I/Os Y Y Джойстик Вход устройства 5I/Os Y Y Светодиодный Дисплей устройства ---- Y Y 8 SEG светодиодный Дисплей устройства 13I/Os Y Y Монитор с видеографической матрицей Дисплей устройства VGA Y Y Персонаж ЖК-дисплей Дисплей устройства 11I/Os Y Y

---

Интерфейсы отладки/программирования

OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Pin-код Название сигнала Описание продукта: -1 шт. TCK Часы сигнала 2 GND Заземления сигнала 3 TDO Данных от устройства 4 VCC(TRGT) Цель источника питания 5 TMS JTAG state machine control 6 NC Без подключения 7 NC Без подключения 8 NC Без подключения 9 TDI Данные устройства 10 GND Заземления сигнала Джтаг заголовок

---

Развития ресурсы Сопутствующее программное обеспечение (Quaters II и т. Д.) Демонстрационный код (Verilog и VHDL) Схема (PDF) CPLD разработка документов (спецификации и т. Д.) Вики:Www.wav eshare.com/wiki/OpenEPM1270

---



Вес:0,278 кг

Посылка содержит

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартный посылка   OpenEPM1270 макетная плата x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 -1 шт. 2 3 4 Аксессуар Панели посылка   Кабель USB типа A-Mini-B x 1 PL2303 USB UART Board (mini) x 1 LCD1602 (5 В Синяя подсветка) x 1 AT24CXX плата EEPROM x 1 DS18B20 x 1 Плата VGA PS2 x 1 CY7C68013A USB плата (мини) x 1 -1 шт. 2 3 4 5 6 7C
