Макетная плата PIC PIC18F4520 8 битная макетная RISC + 11 комплектов аксессуаров = Waveshare

PIC доска PIC18F4520-I/P PIC18F4520 8 бит RISC PIC макетная плата + 11 аксессуар Наборы = Waveshare Open18F4520 посылка A

Макетная плата PIC, разработанная для серии PIC18F, имеет MCU PIC18F4520 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений. Обзор

Open18F4520-макетная плата PIC, оснащенная устройством PIC18F4520, как микроконтроллер. Он поддерживает расширение с помощью различных дополнительных досок аксессуаров для определенного применения. Модульный и открытый дизайн делает его идеальным для запуска разработки приложения с микроконтроллером PIC.

---

Что на плате PIC18F4520-I/P:Высокопроизводительный MCU PIC, который отличается: Ядро:PIC 8 бит RISC Рабочая частота:40 МГц макс Операционной Напряжение:2-5,5 V Посылка:DIP40 I/Os:36 Память:32kB Flash, 1536B RAM, 256B EEPROM Связь интерфейсы:1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC Исправление/программирование:ICSP интерфейсов AMS1117-3.3:3,3 V регулятор напряжения Мощность переключатель Мощность индикатор Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы Ключи пользователя:Для проверки ввода/вывода и/или контроля программ Джойстик:Пять положений Кнопка сброса Зуммер Инфракрасный приемник Кристаллический осциллятор 4 м 16 I/Os интерфейс | 8-битный AD интерфейс Для подключения аксессуаров, плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный, и т. Д. Есть также 8-битный AD интерфейс используется для AD тестирования 8 Интерфейс I/Os:Для подключения досок аксессуаров, с помощью управления I/O, например, 8 кнопок, двигателя и т. Д. SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. UART интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control Интерфейс ЖК-дисплея:Для подключения персонажа ЖК-дисплей, как, например, ЖК-дисплей 1602 (3,3 V с синей подсветкой) Разъем постоянного тока 5 В Изготовленные на заказ с украшением в виде кристаллов разъем Входная/Выходная мощность VCC:Обычно используется для выхода источника питания, и/или для использования с другой платой применения MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения ICSP интерфейс:Для гайки/программирования Светодиоды джемпер Ключи пользователя джемпер Джойстик джемпер Джемпер PS/2 Джемпер с 1 проводом Зуммер джемпер ИК-джемпер VCC Перемычка выбора С украшением в виде кристаллов Перемычка выбора RA4 подтягивание джемпер

Для джемпер 26-32:

Короткая перемычка для подключения к I/Os, используемая в коде примера; Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода.



---

Фото

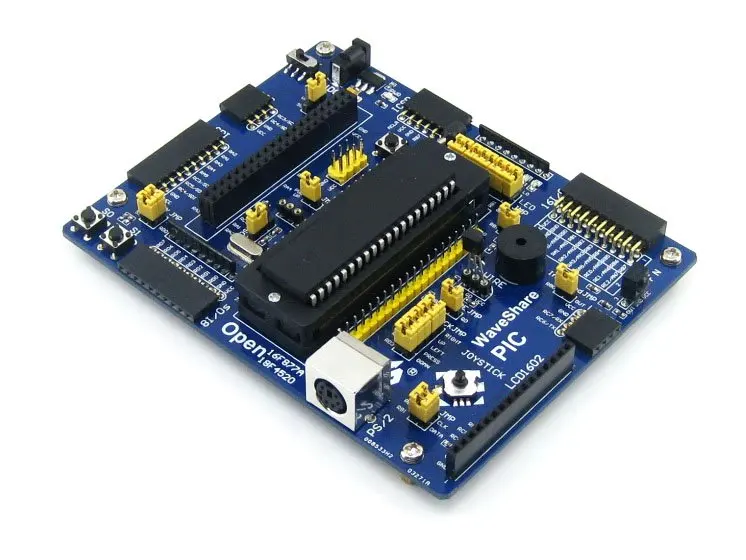

Open18F4520 макетная плата
Подключение к сенсорному ЖК-экрану
Подключение к ЖК-дисплею character
Подключение к PICkit3

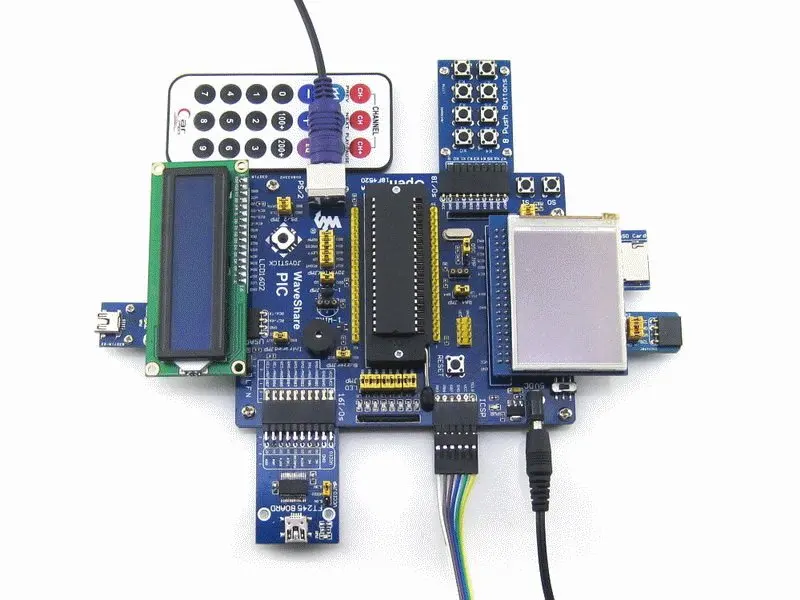

Подключение к различным периферийным устройствами

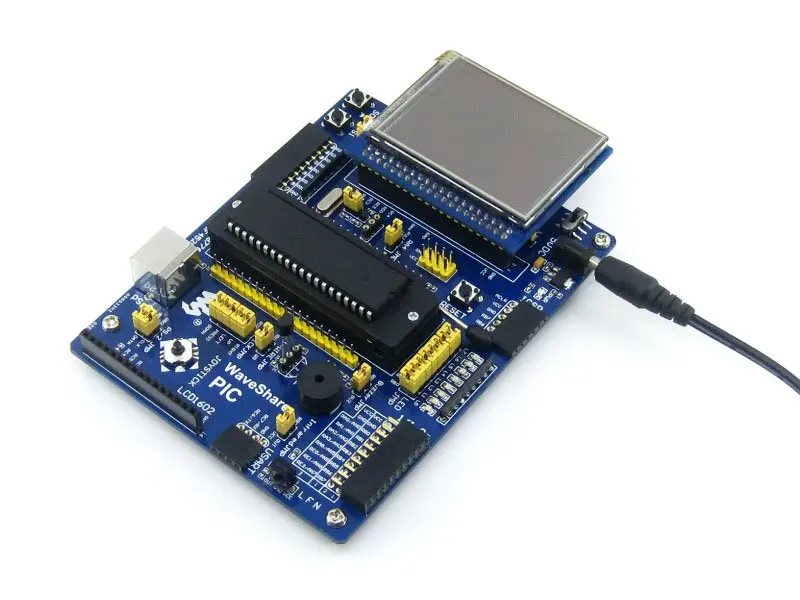

Подключение к сенсорному ЖК-экрану
Подключение к плате RS232 через UART
Подключение к материнской плате USB UART через UART

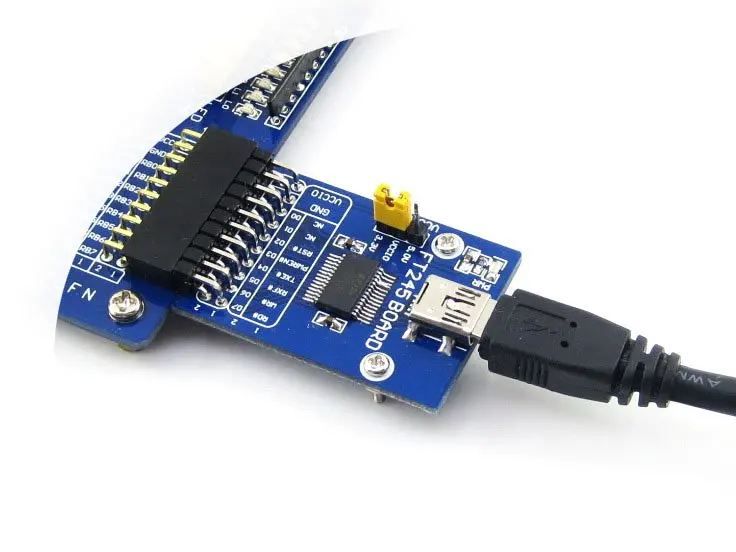

Подключение к USB плата FIFO через интерфейс 16 I/Os

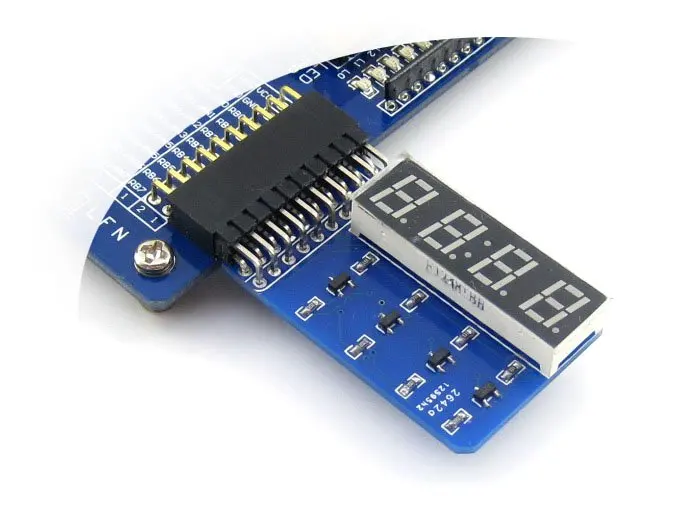

Подключение к 8-SEG светодиодный через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате RTC через I2C
Дополнительный модуль Multi I2C, соединенный с шиной I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: Open18F4520 не интегрирует какую-либо функцию настройки, требуется декодер.

---

ICSP Интерфейс

На рисунке, приведенной ниже, показаны криограммы коннектора ICSP

---

Развития ресурсы Соответствующее программное обеспечение (MPLAB и т. д.) Демонстрационный код (образцы в с) Схема (PDF) Документы для разработки пос (технические характеристики и т. Д.)

Вики:Www.wav eshare.com/wiki/Open18F4520

---

Посылка содержит

В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.

Стандартный посылка Макетная плата Open18F4520 x 1 PIC18F4520 x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 -1 шт. 2 3 4 5 Аксессуар Панели посылка USB тип A штекер в mini-B кабель x 1 PL2303 USB UART Board (mini) x 1 2,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 1 Клавиатура AD (для тестирования встроенного ADC) x 1 FT245 USB плата FIFO (mini) (16 I/Os) x 1 AT45DBXX плата DataFlash (SPI) x 1 Плата PCF8563 RTC (I2C) x 1 Плата хранения Micro SD (SDIO/SPI) x 1 NRF24L01 RF плата (B) (SPI) 2 шт. x 1 DS18B20 (один провод) x 1 Инфракрасный пульт дистанционного управления (ИК) x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11
