3 В 12864 Графический ЖК модуль с x 64 точками и ST7920 / ST7921 IC TN/STN голубая подсветка белый



3,3 V 12864 Графический матричный ЖК-модуль с 128x64 точками и ST7920 / ST7921 IC TN/STN Синяя подсветка белый символ



Обзор

128*64 точек, графический ЖК-дисплей модуль, белый, синий Подсветка, 3,3 V для логической цепи.



Особенности Дисплей конструкции 128*64 точек Дисплей режим TN/STN Дисплей типа Положительный трансфлективный Подсветка Светодиодный, 5,0 V Крайните 6 часов Рабочая температура В помещении Управляющее напряжение Одиночный силовой Метод привода 1/33 обязанность, 1/6 смещение Тип COB (чип на плате) Кол-во линии передачи данных 8-битный параллельный Разъем Стежков на каждые Зебра Основные параметры Драйвер IC ST7920 / ST7921 Интерфейс Параллельный/SPI Подсветка Синий Персонаж Цвет Белый Набор символов ASCII Измерение 93*70*13,5

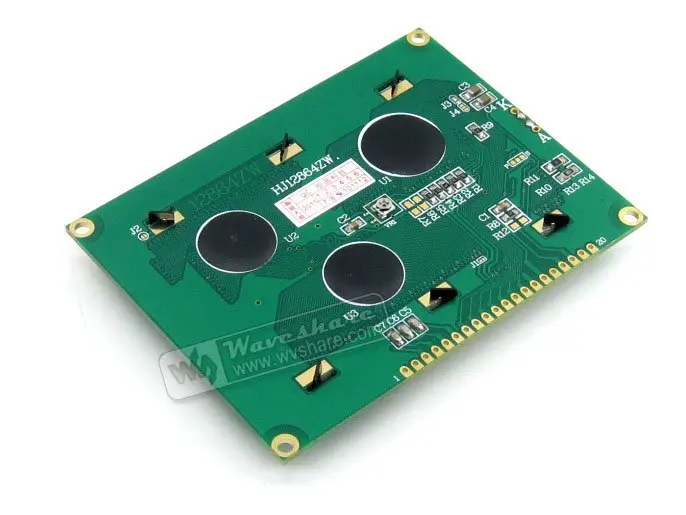

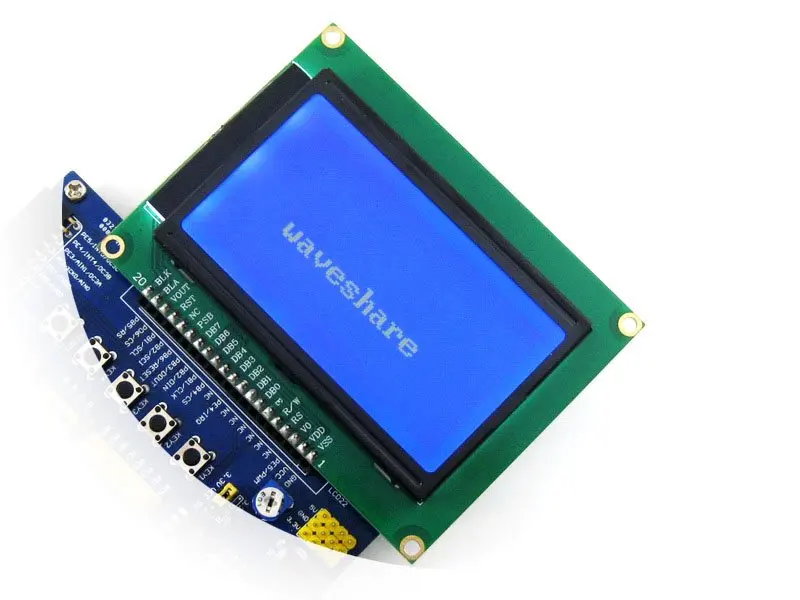

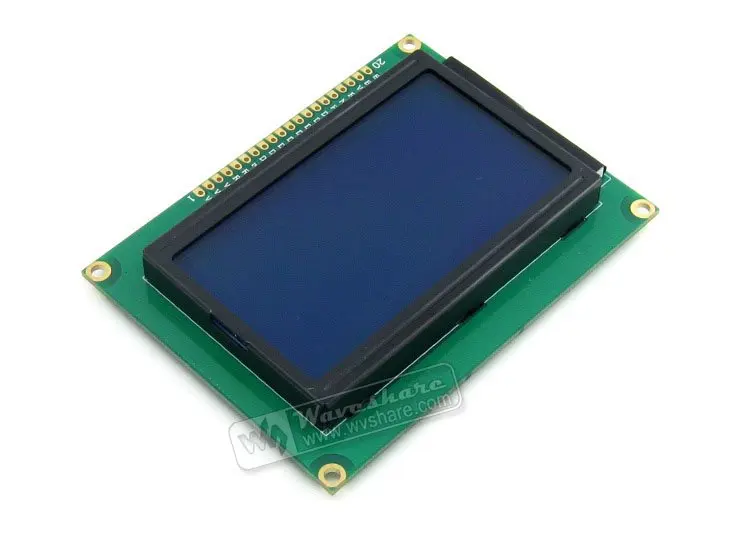

Фото

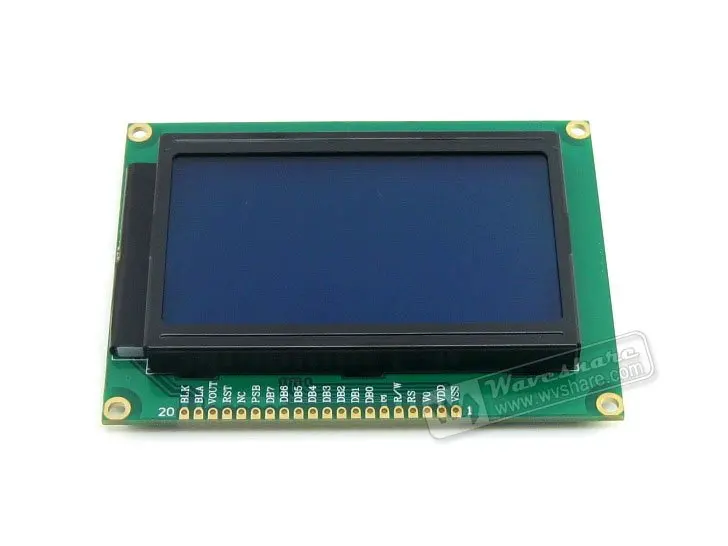

Интерфейс





PIN нет. Символ Описание продукта: Функция 1 VSS Заземления 0 В (GND) 2 VDD Источник питания для логической цепи + 3,3 V 3 V0 ЖК-дисплей регулировка контраста   4 Ср или CS Параллельный режим:
Инструкция/выбор регистра данных
Последовательный режим:
Чип для выбора Параллельный режим:
RS = 0: инструкция
RS = 1: регистр данных
Последовательный режим:
Для активного отдыха-высокая 5 R/W или SID Параллельный режим:
Чтения/записи выбор
Последовательный режим:
Данных Параллельный режим:
R/W = 0: зарегистрируйте запись
R/W = 1: Зарегистрируйтесь 6 E или SCK Параллельный режим:
Включает сигнал
Последовательный режим:
Часы Параллельный режим:
Для активного отдыха-высокая 7 DB0 Параллельный режим:
Шины данных
Последовательный режим:
NC Параллельный режим:
DB0-DB7 8 DB1 9 DB2 10 DB3 11 DB4 12 DB5 13 DB6 14 DB7 15 PSB Серийный/параллельный выбор PSB = 0: последовательный режим
PSB = 1 : 8/4 бит параллельный режим шины 16 NC     17 RST Сброс сигнала Для активного отдыха-низкая
RSTB = 0, отображение выключено, отображение от линии 0 18 Vout Двойной Напряжение Выход Доступно, Когда VDD = + 3,3 В 19 А Напряжение питания для светодиодный + + 3,3 V 20 K Напряжение питания для светодиодный- С напряжением 0 В

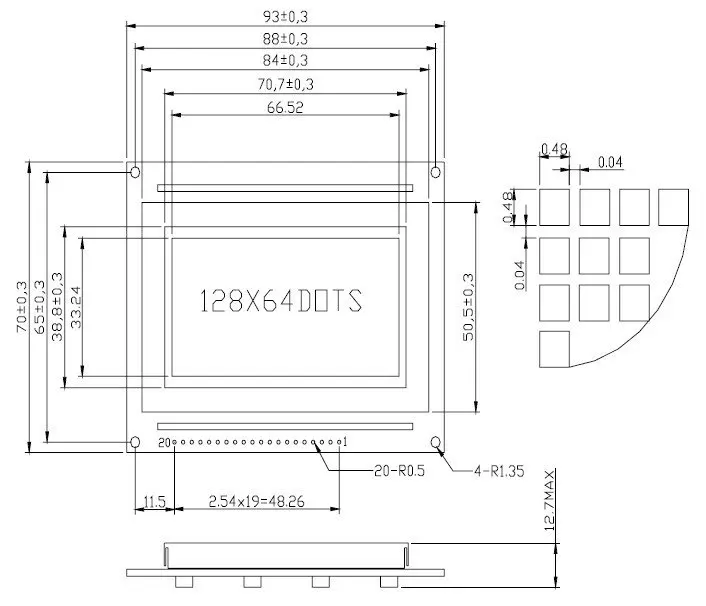

Внешний размер





Техническое описание загрузки

ST7920.pdf
ST7921.pdf

Посылка содержание

Вес:0,078 кг

LCD12864-ST (3,3 V Синий Подсветка)-1 шт.
