ATMEL AVR Development Board ATmega128A-AU 8-битная RISC AVR ATmega128 Development Board Kit = Waveshare OpenM128 Standard

Плата разработки AVR предназначена для ATMEL mega AVR, имеет MCU ATmega128 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

OpenM128-это макетная плата AVR, которая оснащена устройством ATmega128 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с микроконтроллером AVR.

---

Что на борту

ATmega128A-AU:Высокая производительность AVR MCU, который характеристики: Ядро:AVR 8-битный RISC Рабочая частота:Макс. 16 МГц Рабочее напряжение:2,7-5,5 В Упаковка:TQFP64 I/Os:53 Воспоминания:128 Кб Flash, 4 КБ SRAM, 4 КБ EEPROM Коммуникационные интерфейсы:1 x SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 x ADC Отладка/программирование:JTAG/ISP AMS1117-3.3:3,3 В регулятор напряжения Выключатель питания Индикатор питания Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключи пользователя:Для тестирования ввода/вывода и/или управления программой Джойстик:Пять позиций Кнопка сброса Кристаллический Осциллятор:7,3728 M & 32,768 K Регулируемый резистор:Для регулировки контрастности LCD12864 16 I/Os интерфейс:Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG LED и т. Д. 8 I/Os интерфейс | 8-битный AD интерфейс Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д. Также 8-битный интерфейс AD может использоваться для тестирования рекламы 6 I/Os интерфейс | USART0 + AC + PWM3 интерфейс Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д. Для подключения дополнительных плат, которые используют интерфейс PWM, также поддерживает Аналоговое сравнение через интерфейс переменного тока Интерфейс SPI + PWM0 + T/C Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
Интерфейс SPI включает дополнительные контакты ввода/вывода (PWM, T/C в качестве обычного ввода/вывода), которые могут использоваться в качестве контрольных контактов Для подключения аксессуаров плат, которые используют интерфейс PWM, также поддерживает расчет частоты через интерфейс T/C Интерфейс I2C + PWM0/1 Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
Интерфейс I2C включает дополнительные контакты ввода/вывода (PWM как обычный ввод/вывод), которые могут использоваться в качестве контрольных контактов Для подключения комплектующих досок, использующих интерфейс PWM Интерфейс USART1:Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д. 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши Графический многоцветный ЖК-интерфейс:Для подключения 2,2-дюймового многоцветного сенсорного ЖК-экрана, который использует управление SPI Графический матричный ЖК-интерфейс:Для подключения точечной матрицы LCD, такой как LCD12864 (3,3 В Синяя подсветка) 5 V DC jack Изготовленная на заказ кристаллическая розетка VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс ISP6:Для программирования Интерфейс ISP10:Для программирования Интерфейс JTAG:Для программирования/отладки Перемычка светодиодов Перемычка для ключей пользователя Перемычка для джойстика Джемпер PS/2 Перемычка для ЖК-дисплея Короткий Джемпер для использования матричного ЖК-дисплея Откройте перемычку для многоцветного ЖК-дисплея Джемпер VCC Джемпер с кристаллами

Для перемычки 28-31:

Короткая перемычка для подключения к I/Os, используемая в коде примера; Откройте перемычку для подключения к другим пользовательским контактам через перемычки.



---

Фотографии
OpenM128 макетная плата
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к отладчику
Подключение к различным периферийным устройствам
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к матрице LCD12864
Подключение к плате RS232 через UART
Подключение к USB UART Board через UART
Подключение к плате USB FIFO через интерфейс 16 I/Os
Подключение к 8-SEG LED через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плате EEPROM через I2C
Подключение к плате RTC через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
OpenM128 не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную упаковку OpenM128.

---

Интерфейсы отладки/программирования

На рисунках ниже показана информация о заголовке JTAG, ISP10, ISP6

Рис. 1.10-контактный разъем JTAG
Рис. 2.10-контактный разъем ISP
Рис. 3.6-контактный разъем ISP

---

Ресурсы для развития Сопутствующее программное обеспечение (AVR actio4 и т. Д.) Демонстрационный код (примеры GCC AVR) Схема (PDF) AVR разработка документов (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/OpenM128

---

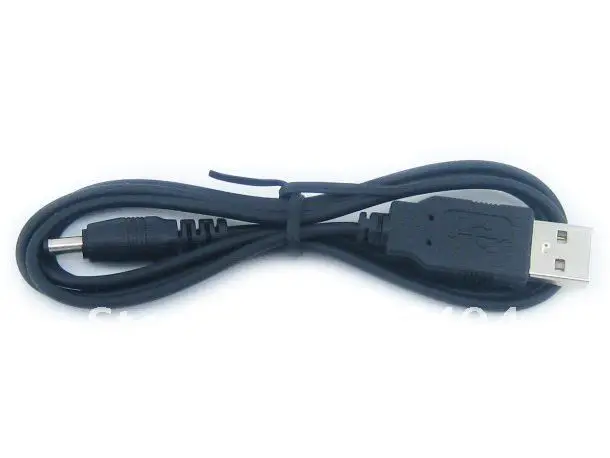

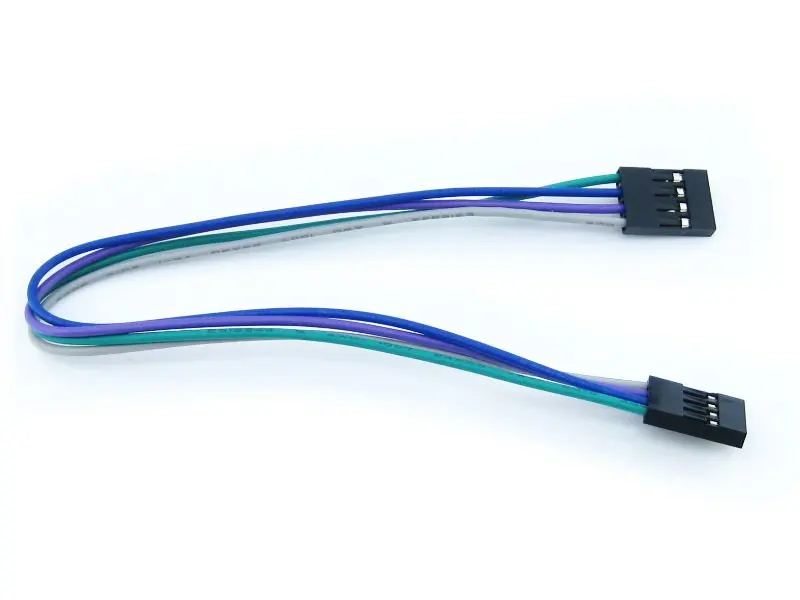

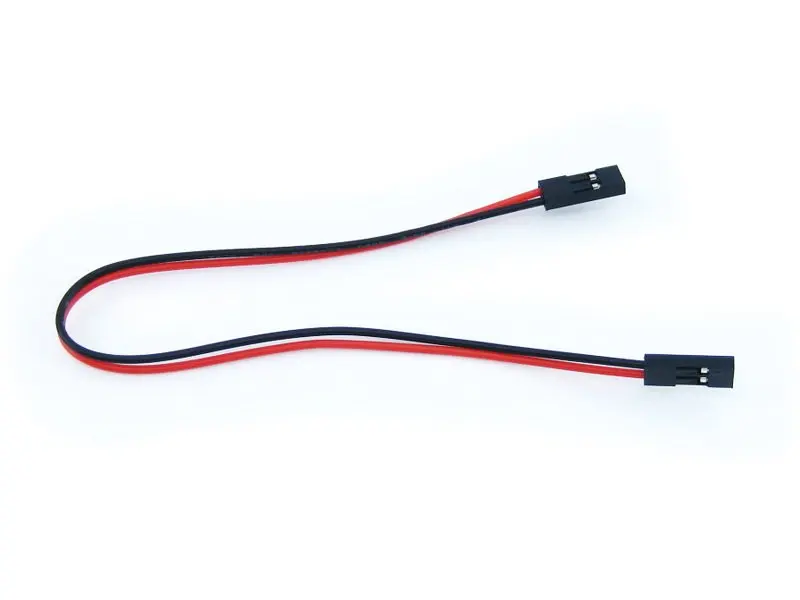

В комплект входит OpenM128 макетная плата x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 1 2 3 4
