Плата Waveshare STM32 STM32F103RCT6 STM32F103 ARM Cortex M3 + 6 комплектующих Комплект модуля =

Плата разработки STM32 предназначена для серии STM32F103R, имеет MCU STM32F103RCT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103R-это макетная плата STM32, которая оснащена устройством STM32F103RCT6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

---

Что на борту

STM32F103RCT6:Высокая производительность STM32 MCU в LQFP64 пакет, который имеетЯдро:ARM Cortex-M3 32-битный RISC;Рабочая частота:72 МГц, 1,25 DMIPS/МГц;I/Os:51;Рабочее напряжение:2-3,6 В;Воспоминания:256 Кб Flash, 48 КБ RAM;Коммуникационные интерфейсы:2 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x SDIO, 1 x USB, 1 x CAN;AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит);Отладка/программирование:Поддерживает интерфейсы JTAG/SWD (последовательный Провод Отладки), поддерживает IAP; AMS1117-3.3:3,3 В регулятор напряжения; Выключатель питания:5 в постоянного тока или USB; Индикатор питания; Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы; Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций); 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов; 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты; Интерфейс SDIO:Легко подключается к адаптеру Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI; 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.; Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN; Интерфейс SPI1/SPI2Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;Удобный для подключения AD, DA модуль, благодаря альтернативной функции SPI1-AD & DA; Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.; ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном; Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши; Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232; Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232; Usb-порт:USB связь между платой и ПК; 5 В DC jack; 5 В/3,3 В Входная/выходная мощность,Обычно используется для выходной мощности, или общая земля с другой платой пользователя; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения; Интерфейс JTAG/SWD:Для отладки/программирования; Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1; Usb-адаптерКороткая перемычка для автоматического обнаружения ПК во время подключения USB;Откройте перемычку для отключения; PS/2 интерфейс перемычкиКороткая перемычка для подключения устройства PS/2 к I/Os, используемой в коде примера;Откройте перемычку для подключения устройства PS/2 к другим пользовательским контактам через перемычки; Перемычка светодиодовКороткая перемычка для подключения светодиодов к интерфейсу ввода/вывода, используемому в коде примера;Откройте перемычку для подключения светодиодов к другим пользовательским контактам через перемычные провода; Перемычка для ключа пользователяКороткая перемычка для подключения ключа пользователя к I/Os, используемой в коде примера;Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки проводов; Перемычка для джойстикаКороткая перемычка для подключения джойстика к I/Os, используемой в коде примера;Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки проводов; Джемпер VBATКороткий Джемпер для использования системы питания;Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

---

Фотографии

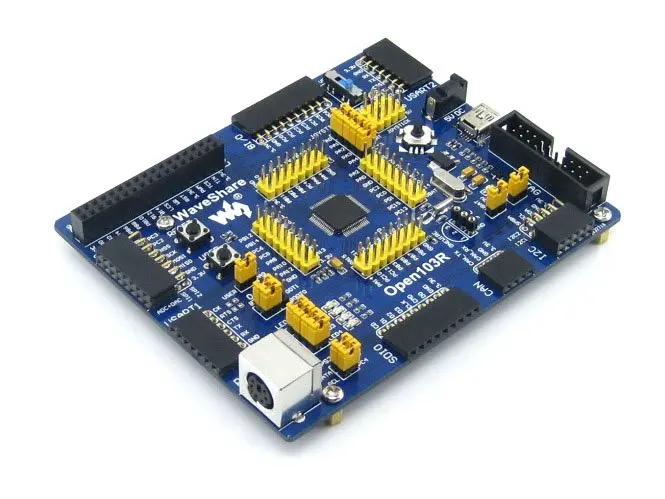

Open103R макетная плата

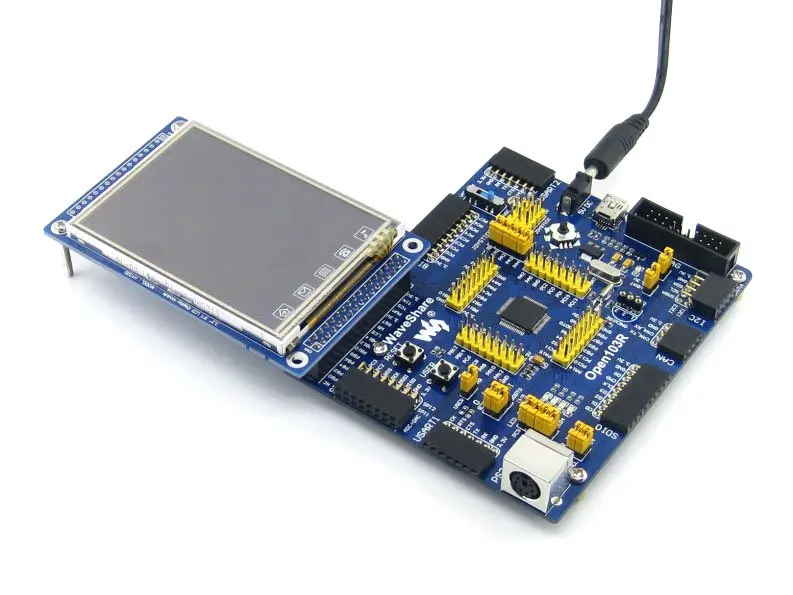

Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ST-LINK
Подключение к различным периферийным устройствам
Open103R μC/OS-II (1)
Open103R μC/OS-II (2)
Open103R μC/OS-II (3)
Open103R μC/OS-II (4)
Подключение к плате RS232 через USART
Подключение к USB UART Board через USART
Подключение к плате CAN через CAN

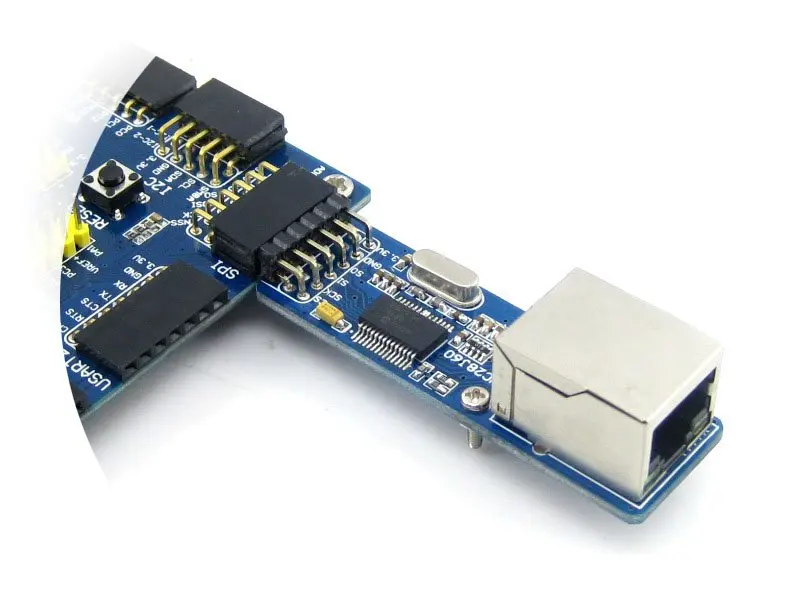

Подключение к плате Ethernet через SPI

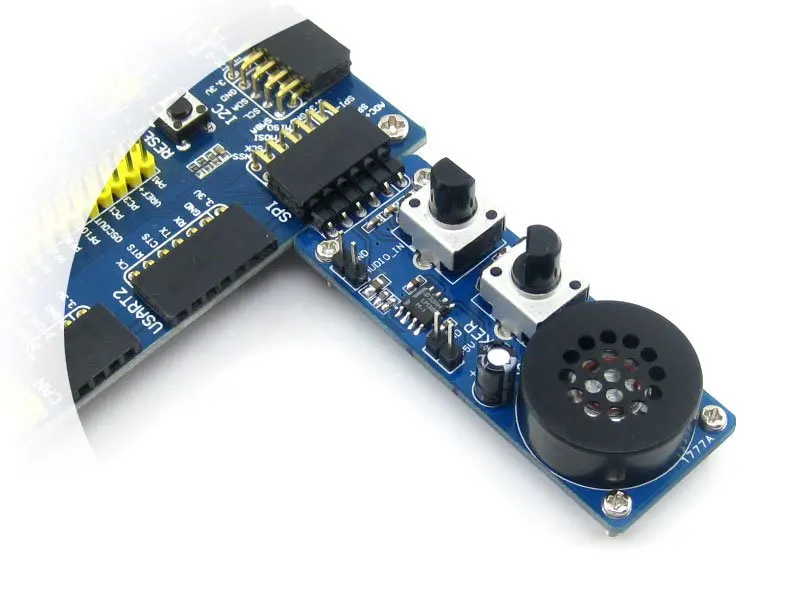

Подключение к MP3 плате VS1003B через SPI
Подключение к NRF24L01 RF плате через SPI
8 кнопочных кнопок на 8Bit I/O
4x4 клавиатуры на 8Bit I/O
Тестовая плата на AD/DA порт
Подключение к плате EEPROM через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD через SDIO
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open103R поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open103R не интегрирует какую-либо функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

---

В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковкаOpen103R макетная плата x 1PL2303 USB UART Board (mini) x 1Кабель USB типа A-Mini-B x 14-контактный провод x 22-контактный провод x 2Кабель питания USB x 1Руководство пользователя CD x 11234567 Комплект аксессуаров для досок3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1Аналоговая тестовая плата (для тестирования AD/DA) x 1SN65HVD230 CAN Board (CAN) x 1ENC28J60 плата Ethernet (SPI + RJ45) x 1AT24CXX EEPROM доска (I2C) x 1Плата для хранения Micro SD (SDIO/SPI) x 1Кабель Ethernet x 11234567 Для покупателя
