Waveshare ALTERA FPGA CPLD USB Blaster Altera загрузочный кабель программатор и дебюжер для Cyclone &



Waveshare ALTERA FPGA CPLD USB Blaster Altera USB Blaster, загрузочный кабель, программатор и дебюжер для Altera Cyclone & MAX



Кабель для загрузки USB Blaster предназначен для ALTERA FPGA, CPLD, активных последовательных устройств настройки и улучшенных устройств настройки, подключение USB 2,0 к ПК и JTAG, AS, PS к целевым устройством. Описание продукта:

Загрузочный кабель USB Blaster подключается к USB-порту на хост-компьютере к Altera® FPGA, установленным на печатной плате. Кабель передает данные конфигурации от ПК к стандартному 10-штыревой разъём подключен к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных настройки в систему во время создания прототипа или программирования данных в систему во время производства.

Это заменяет все устройства серии ALTERA FPGA/CPLD, активные устройства последовательной настройки, улучшенные устройства настройки и поддерживает AS, PS, JTAG три режима загрузки.

---

Ключ Особенности Производительность Поддерживает устройства серии ALTERA, FPGA/CPLD. Поддерживает активные устройства последовательной настройки серии ALTERA toвсего. Поддерживает устройства с улучшенной настройкой серии ALTERA. Поддерживает три режима загрузки AS, PS, JTAG. Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD. Поддерживает 1,2-5V напряжения программирования. Поддерживает SignalTap II встроенный анализатора логики. Поддержка встроенного процессора Nios II, общения и отлаживания. Поддерживает программное обеспечение Quartus II комплексное развитие окружающей среды. Интегрированная система разработки NIOS II IDE Система интегрированного развития NIOS II EDS. Поддерживаемые устройства CPLD: MAX3000, MAX7000A/B/S, MAX9000, MAX II и т. Д. FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K, FLEX 10K и др. Активные последовательные устройства настройки, включая: EPCS1, EPCS4, EPCS16 и т. Д. Улучшенные устройства настройки, включая: EPC1, EPC4 и т. Д. Другое Особенности Высокая скорость загрузки: FT245 + CPLD + 244, почти аналогично оригинальному блоку USB ALTERA. Скорость загрузки 1-3 раза быстрее, чем у других систем, таких, как 68013 или C8051F. Подключается к ПК Компьютерное подключение через интерфейс USB 2,0. Подключается к целевой плате Подключение целевой платы через JTAG, AS, PS интерфейсы. На рис. 1, 2 и 3, приведенной ниже, показаны криограммы головок разных интерфейсов. Рисунок 1).Джтаг заголовок
На рисунке 2.Как заголовок
Рисунок 3.PS заголовок




Фото

Светодиодный статус Красный светодиодный индикатор: индикатор питания Зеленый светодиодный индикатор: индикатор сигнала, светодиодный индикатор включен во время загрузки/программирования

---

Просмотров

Развития ресурсы:Руководство пользователя, программное обеспечение и т. Д.
Вики:Www.wav eshare.com/wiki/USB_Blaster

---

Посылка содержит

Вес:0,097 кг

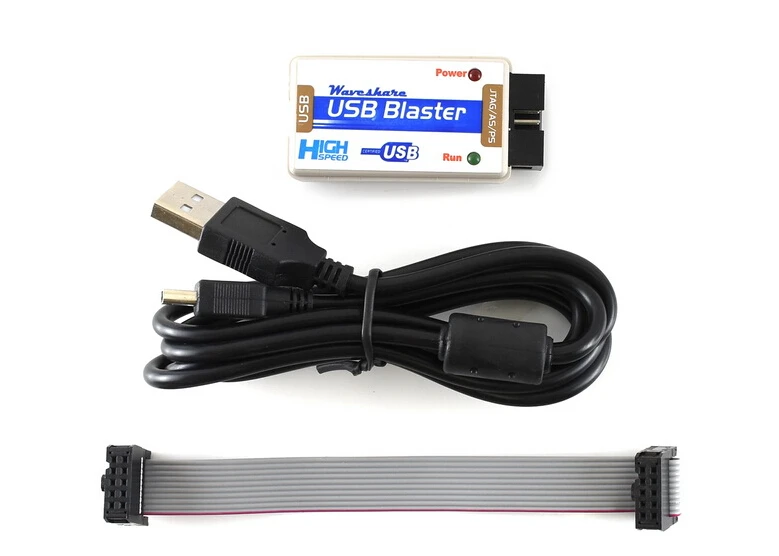

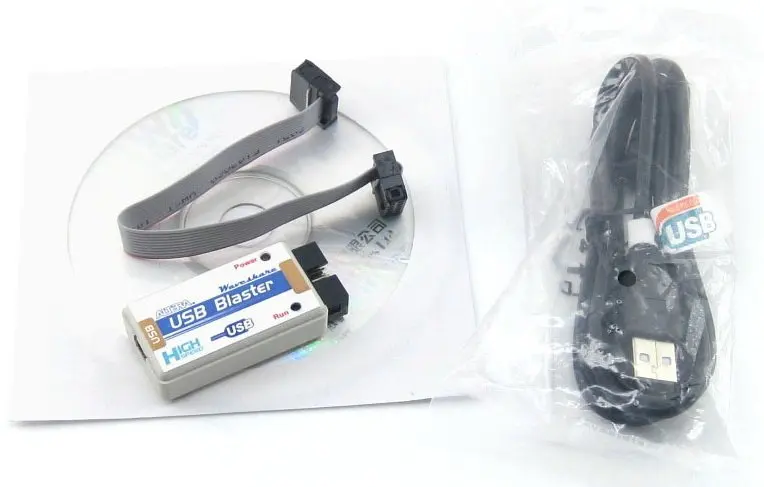

USB бластер × 1 USB-кабель × 1 10-контактный кабель × 1 шт.
