C8051F серия C8051F340 8051 C8051F34x набор инструментов для разработки полный комплект I/Os



C8051F серия C8051F340 8051 C8051F34x серия оценочная плата набор инструментов полный I/Os Бесплатная доставка



Макетная плата предназначена для микроконтроллеров серии C8051F34x Обзор

Совет по разработкеСерия C8051F34xМикроконтроллеры, такие как C8051F340. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на этих устройствах.

Эта плата разработки поставляется сC8051F340Чип в упаковке TQFP48.

---

Что на борту Мощность Питание от мини-usb порта или 5В DC jack, настроено через бортовой переключатель Входные/выходные штыревые разъемы Запасной вход питания Удобно для обеспечения электропитания к другой плате/устройству при необходимости Встроенные чипы C8051F340 (TQFP48), микроконтроллер C8051F AMS1117-3.3, бортовой регулятор Интерфейсы Интерфейс JTAG/C2 для программирования/отладки Мини USB интерфейс BUS-A и BUS-B, для подключения к расширительной плате DVK501, легкость изучения/разработки различных периферийных устройств Интерфейс от человека до машины Кнопка сброса, используется для сброса системы Светодиодный индикатор питания Другие особенности Внешний Кристалл настраиваемый
Есть перемычка для выбора на доске 12 м кристалла или пользовательских кристаллов, установленных через гнездо Перемычка для настройки MCU pins как осцилляторные входы или обычные I/O pins Все контакты MCU I/O доступны на Расширительных соединителях для дальнейшего расширения Все контакты четко обозначены на печатной плате. Эти отметки предоставляют основную информацию на штифтах Переключатель ввода питания USB или 5 в постоянного тока Индикатор питания 10-контактный JTAG/C2 порт Стандартный интерфейс C2 Сброс Штырьковые разъемы, подключенные к MCU pins Четко обозначено на печатной плате Легкий для тестирования и дальнейшего расширения Вход/Выход мощности 5 В/3,3 В Вход питания (запасной) Выходная мощность Порты расширения периферийных устройств Для подключения к DVK501 Приведено определение заголовка Легко разрабатывать различные периферийные устройства Конфигурация внешнего кристалла Бортовой 12 м кристалл на левой стороне Пользовательский Кристальный интерфейс на правой стороне Выбранный через джемпер Внешний Кристалл включить перемычку Короткий Джемпер для использования с внешними кристаллами Откройте перемычку, чтобы установить контакты как обычные контакты ввода/вывода Микроконтроллер C8051F340 TQFP48 упаковка Мини-usb порт Бортовой регулятор AMS1117-3.3 5 V DC jack REG0 включить/отключить перемычку Включен REG0 Короткий PWR5V и REGIN Открыть 3,3 VJMP Отключено REG0 Короткий REGIN & VDD Короткий 3,3 VJMP Примеры

Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать ваш прототип устройства. На фотографиях ниже показано, как EX-F34x-Q48 работает с DVK501 и результаты примеры.

Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.

Отображение текста на ЖК-дисплее
Пример последовательной/параллельной связи с использованием 74HC164/74HC165
Запись и чтение данных от AT24CXX EEPROM через I2C интерфейс

---

Ресурсы для развития Руководство пользователя CD CD с программным обеспечением, драйверами и примерами Схема схемы PDF Примеры в C На основе силиката IDE и Keil Сопутствующее программное обеспечение Силос IDE Киль Спецификации чипов

---

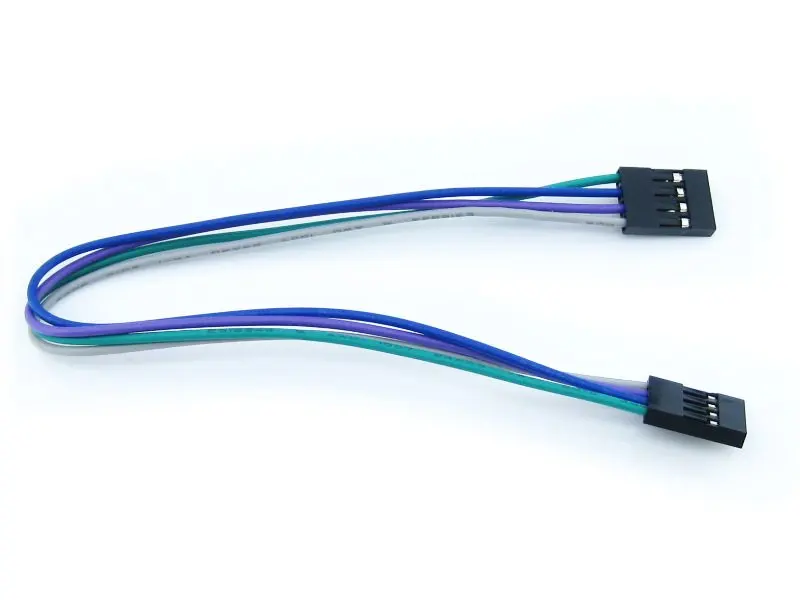

В комплект входит EX-F34x-Q48 Кабель USB type A to Mini-B Кабель питания USB 4-контактный провод x 2 2-контактный провод x 2 Руководство пользователя CD 1 2 3 4 5 6
