Плата разработки ATmega64 ATmega64A ATMEL AVR комплект макетной платы 2 шт. с ядром в ядра =

ATmega64 доска ATmega64A ATMEL AVR развития борту комплект + 2 шт. ATmega64A-AU ядер = Waveshare STK64 + премиальное качество бесплатная доставка

Макетная плата, предназначенная для ATmega64, с 2 блоками устройств ATmega64 и большим количеством аксессуаров Обзор

STK64 +-это полная, экономически эффективная плата разработки для atmega64. Он предназначен для того, чтобы дать дизайнерам быстрый старт для разработки кода на MCU ATmega64 и делает их разработкой прототипа устройства легко.

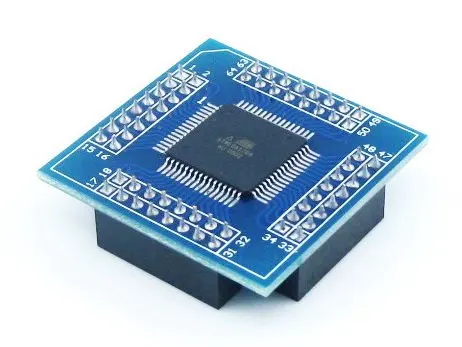

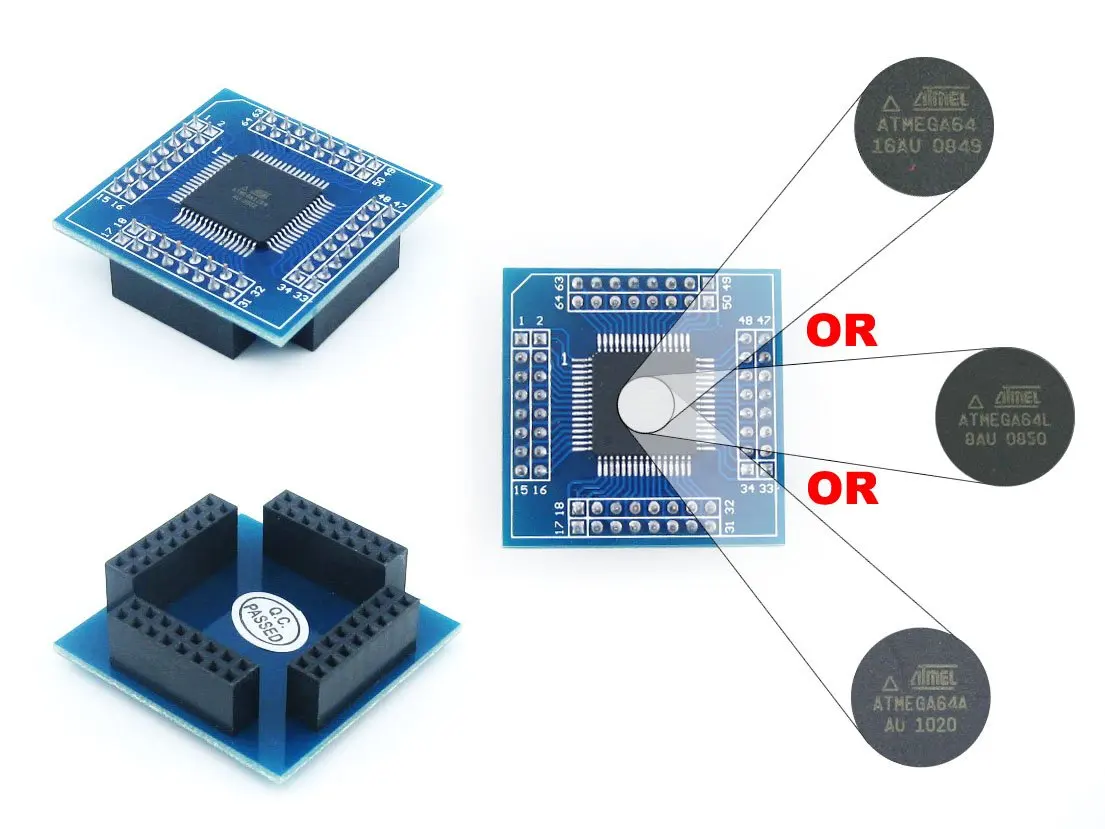

Чип ATmega64 установлен на плате устройства, которая может быть отделена от материнской платы. Таким образом, поддерживается легко изменяемый MCU. В ATmega64 чип находится в TQFP64 посылка и случайным образом выберем цвет товара будет ATmega64-16AU или ATmega64L-8AU или ATmega64A-AU.

Стандартная упаковка STK64 + поставляется с платой устройства ATmega64, в то время как премиум-пакет STK64 + поставляется со стандартной упаковкой, дополнительной запасной платой устройства ATmega64 и набором фитингов для экспериментов.

---

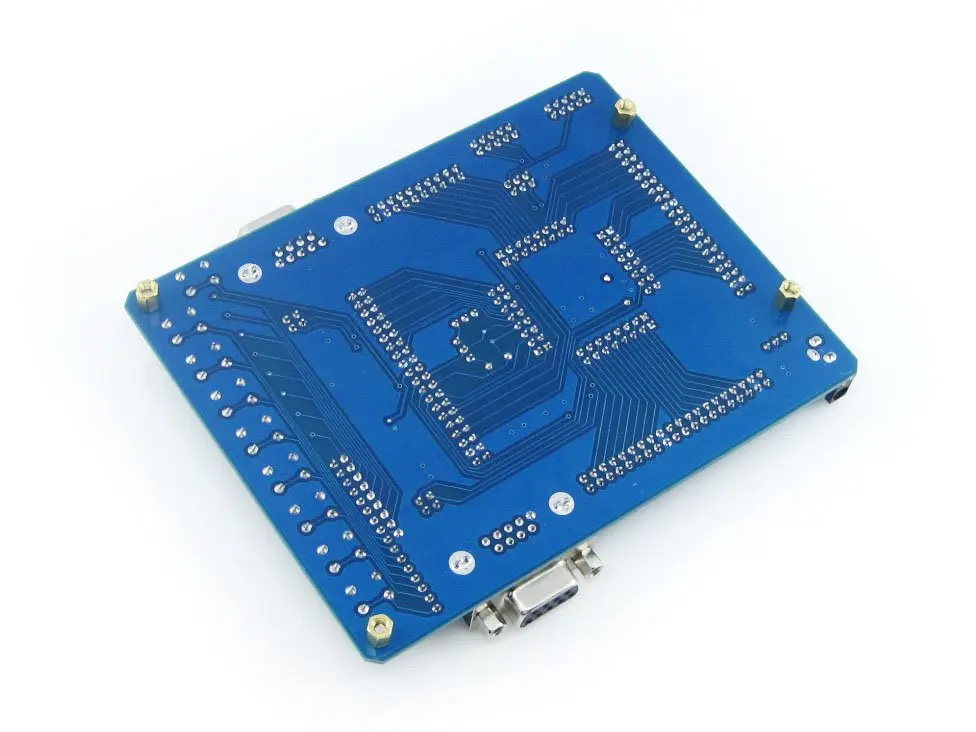

Что на плате











Мощность Питание от внешнего блока питания 5 в Джемпер для настройка уровня напряжения должна быть применена, 5V/3,3 V Бортовой чипы ATmega64 (TQFP64), MCU, установленный на плате устройства AMS1117-3.3, на борту регулятор MAX3232, истинные RS232 приемопередатчики Интерфейсы Два разъема RS232 для стандарта UART0 и UART1, DB9 Мы уверены, что работать до 3V поставки уровня благодаря MAX3232 Джемперы UART0 и UART1, короткая перемычка для подключения UART к AVR MCU, откройте перемычку для освобождения портов I/O. 6-pin / 10-pin порт ISP JTAG порт Интерфейс от человека к машине Кнопка сброса, используется для сброса MCU Мощность индикатор светодиодный 8 светодиодов, устанавливаемых на поверхности, могут использоваться в качестве индикатора состояния I/O 8 кнопок, для аналогового входа Другое Особенности Кристалл настраиваемый, есть перемычка для выбора на плате 7,3728 м кристалл или внешний кристалл, установленный через гнездо Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения Все колышки для обозначены на плате. Эти метки описывают функцию каждого штифта Совместим с несколькими AVR MCUs: Полностью совместим с: ATmega64/ATmega128 Совместим с: ATmega1281/ATmega2561, AT90CAN32/AT90CAN64/AT90CAN128

---

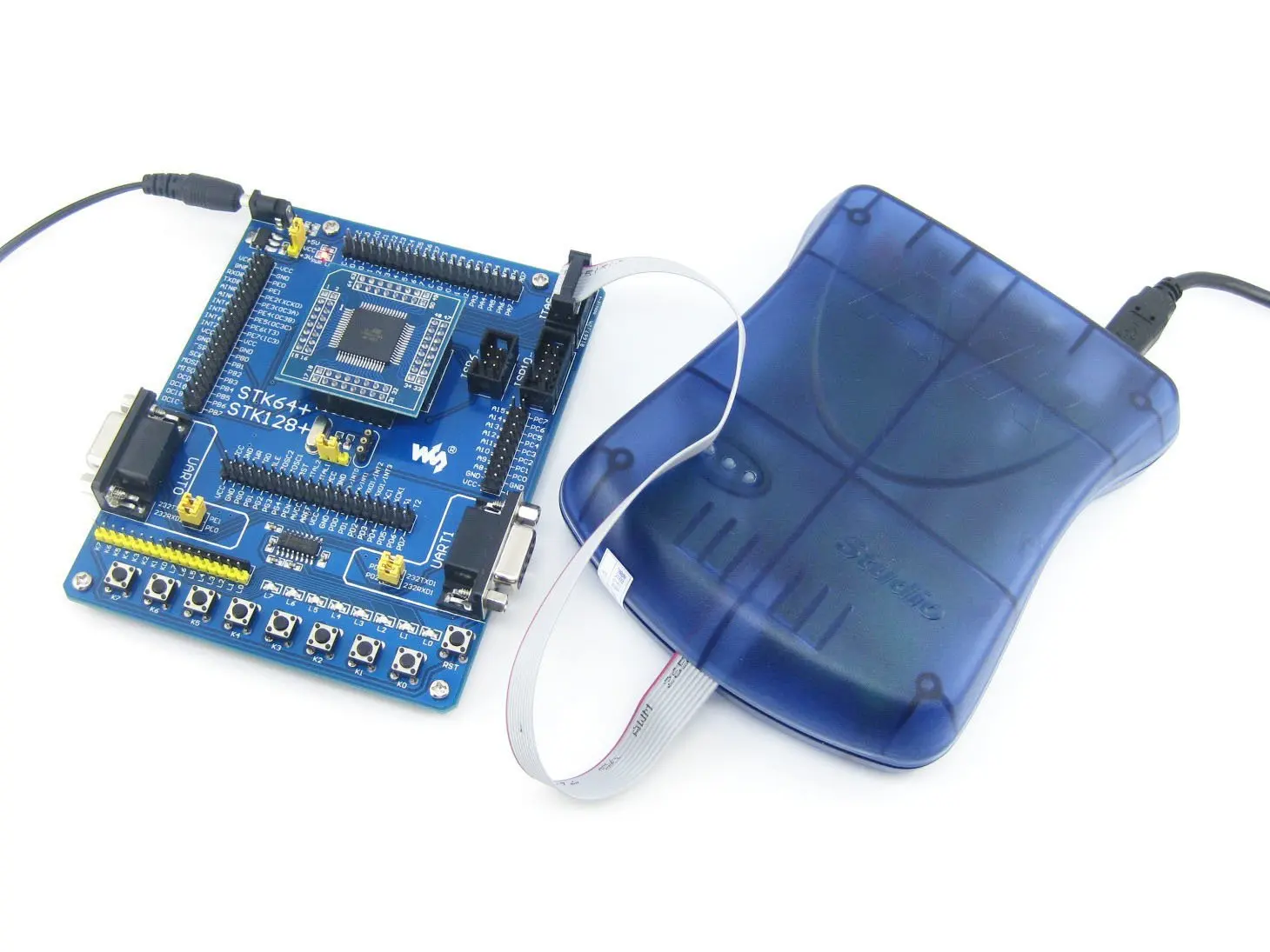

Физический интерфейс для снятия/программирования STK64 + имеет JTAG и ISP-коннекторы для подключения декодера или программатора. Наконечники для шапок показаны на рисунках ниже.



Рисунок 1).Джтаг заголовок
На рисунке 2.10-контактный ISP заголовок
Рисунок 3.6-pin ISP заголовок



---

Развития ресурсы Руководство пользователя компакт-диска CD с программным обеспечением, драйверами и примерами Принципиальная схема Разработан с помощью Protel Обеспечивает формат IMG или формат Protel SchDoc Примеры программ Разработан с использованием iccalr, GCCAVR Обеспечивает C-library для AVR Соответствующее программное обеспечение AVRStudio ICCAVR - 45 дней демо GCCAVR Технические характеристики чипов



Посылка включает: STK64 + (с платой устройства ATmega64) USB кабель для зарядки 4-контактный провод х 2 2-контактный провод х 2 Руководство пользователя компакт-диска Запасная плата устройства ATmega64 Эксперимент фитинги обновления
