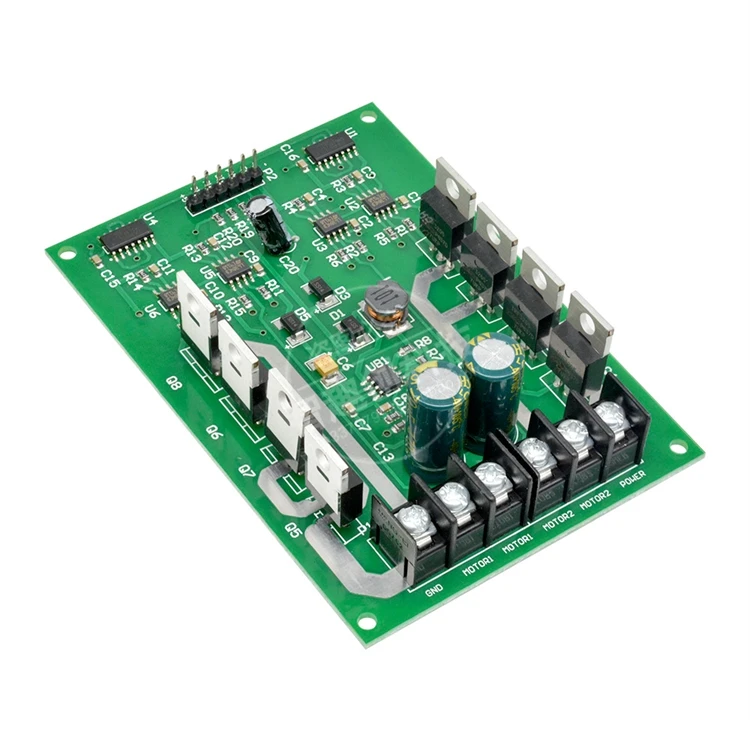

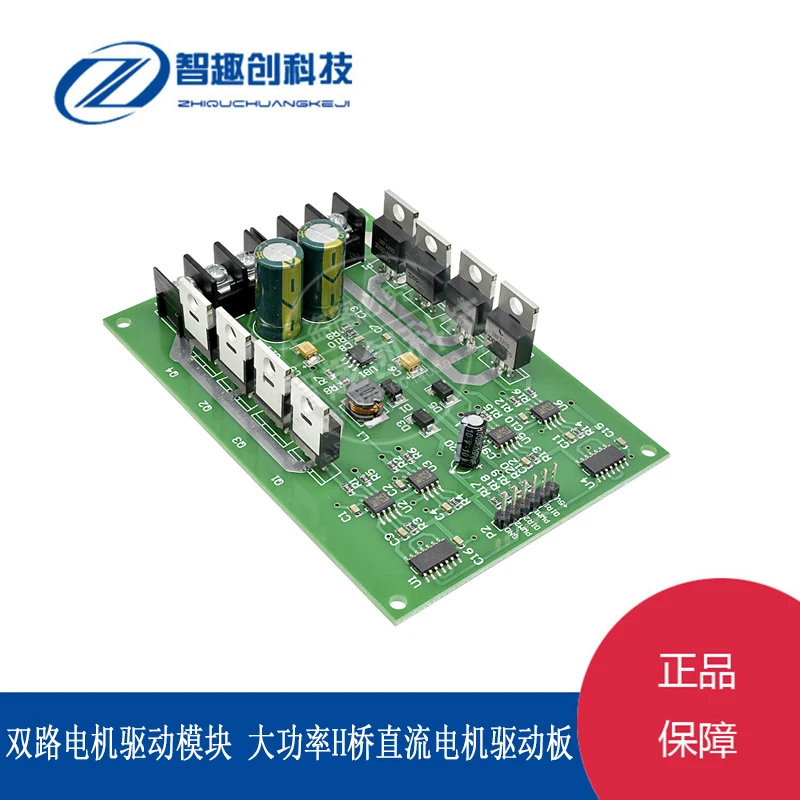

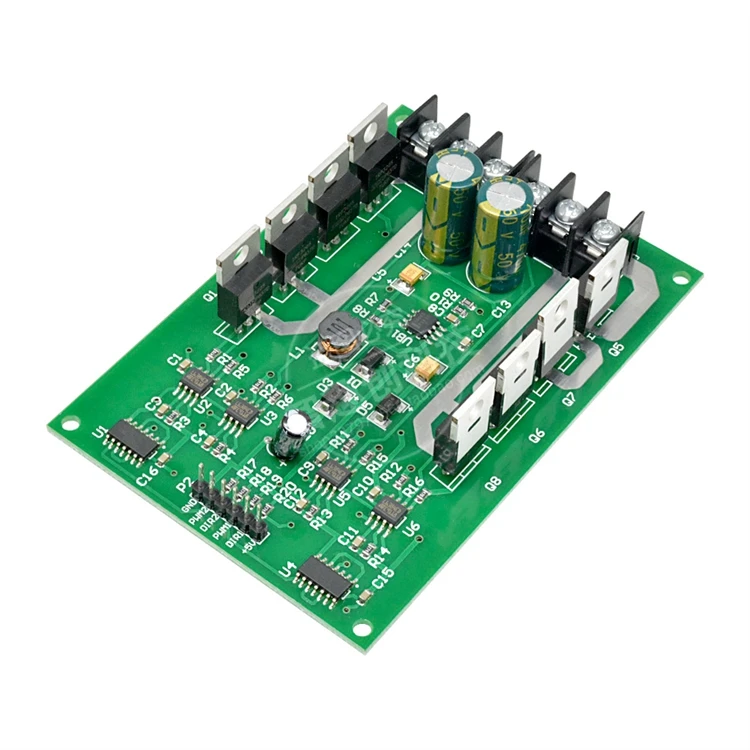

Двухканальный модуль привода двигателя высокомощный h-мост сильная функция

Двухканальный модуль привода двигателя высокомощный h-мост сильная функция

Советы:Большинство модулей в нашем магазине содержат только описание или описаниеСвязанные сИнформацияСсылка,Техническая консультационная поддержка отсутствует, пожалуйста, будьте осторожны!

\
\

Особенности:

\
\

· Эти non-L298The показатели вождения чипа привода двигателя можно сравнить.
\
· Драйвер фокусируется на токе и эффективности, эффективной мощности двигателя и срока службы батареи.
\
· Может выдерживать перегрузки по току, максимальный ток up30A;
\
· Этот драйвер также имеет функцию торможения, у вас есть возможность быстро остановить двигатель, быстро тормозить, значительно тормозить, легко реализовать эту функцию;
\
· Драйвер использует две чипы драйвера полумоста + Низкое электронное сопротивление.
\
· Завершить надежный режим вождения двух полумостовых чипов драйвера, потеря mosfetswitching к минимуму. Для повышения эффективности использования мощности.
\
· Чип драйвера mosfitthe оснащен аппаратной функцией торможения и отзывы источника питания.
\
· Этот драйвер представляет собой комбинацию улучшенных интегрированных низкомощных чипов и других полумостовых мощностей. · Регулировка и комбинированная схема, сложные проблемы и дополнительные проблемы вождения.
\
· NChannelMOSFET IRF3205 MOSFET, используйте две Выделенные чипы драйвера полумоста для использования конденсатора bootstrap на верхней трубе, чтобы трубопровод был достаточно напряженным для вождения, канал может быть открыт, для улучшения кривизны ускорения двигателя и быстрого торможения двигателя. Это позволяет тележке начать быстро, вы можете быстро убить автомобиль.
\
· Драйвер может быть PWMModulating рабочий цикл of0-99 % работы, напряжение вождения двигателя может быть полностью получено.

\
\

Параметр

\
\

· Двигатель вперед: DIR = 1 PWM = PWM

\
\

· Обратный Двигатель: DIR = 0 ШИМ = ШИМ

\
\

· Стояночный тормоз: DIR = X PWM = 0 (любое состояние)

\
\

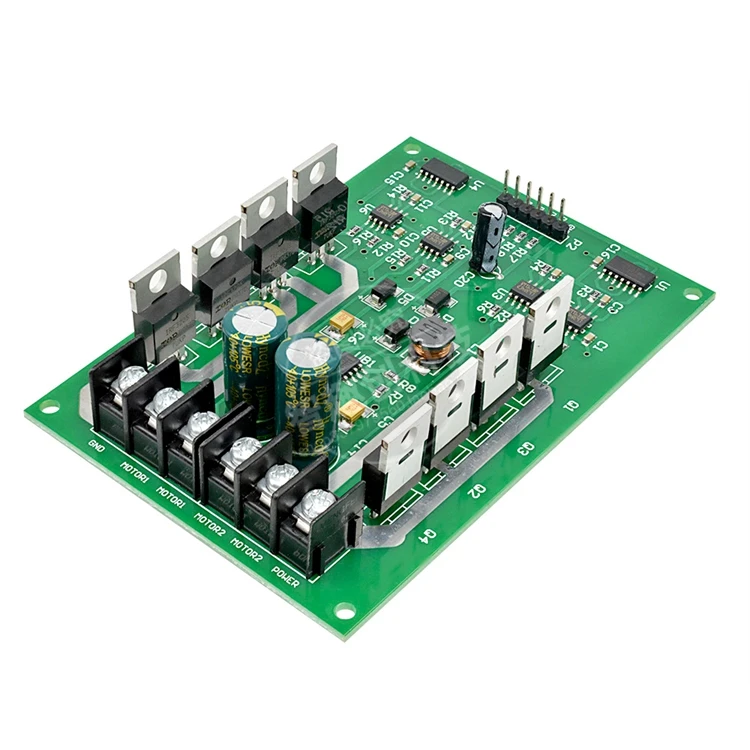

· Двигатель и подключение к сети питания
\
· Питание подключено к положительному источнику питания, мощность GND Отрицательная. Два двигателя подключения motor1, MOTOR2

\
\

Номинальное напряжение: 3V-36VDC

\
\

Номинальный ток: 10A 15A (согласно выбору)

\
\

· Пиковый ток: 30A

\
\

· Использование: умные автомобили Freescale конкурс студентов электронный дизайн соревнование различные схемы управления двигателем постоянного тока

\
\

· Размер: длина 108мм * ширина 58 мм

\
\

· Вес: 52 г

\
\

\
\

'
