Переменный ток 100 240 В Двойное время Регулируемая задержка цикла реле времени

100% новый и высокое качество
OOTDTYОсобенности:
С функцией start / stop, после запуска модуля в режим infinite loop, реле работает в соответствии с установленным временем.

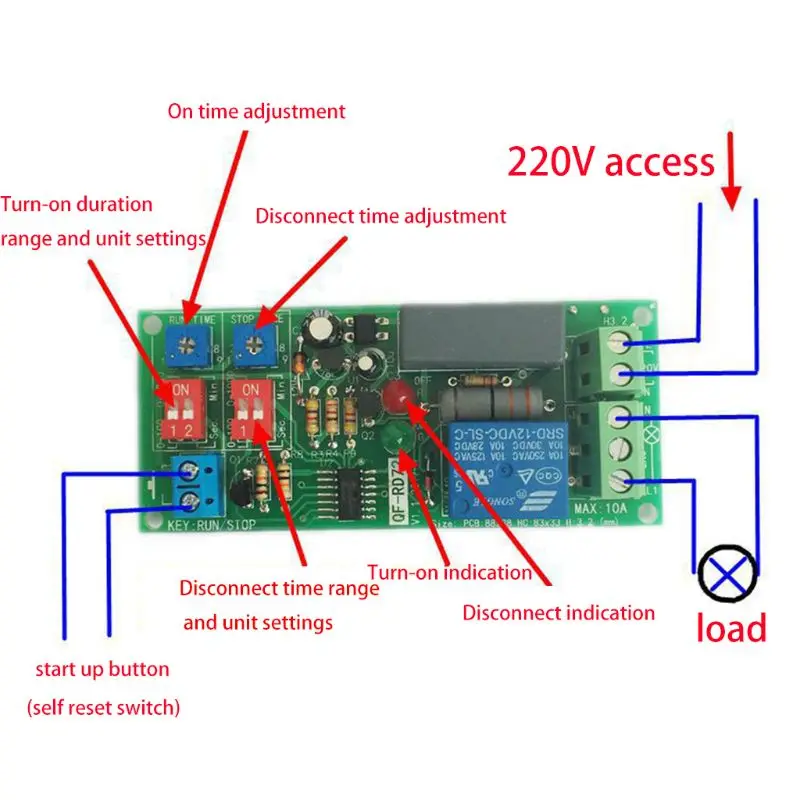

Терминал:
<-L Мощность L линия (fireWire) вход
<-N Мощность N линия (нулевая линия) вход
> Ouput N, нагрузка N линия
> Ouput: L1, загрузка L линии
Большинство приборов не должны строго различать линии LN
> LNC L линейный выход нормально закрыт, как правило, не подключается.

Инструкции по эксплуатации:
1. Настройка времени:
Время работы под идентификацией времени регулировки потенциометра, по часовой стрелке для увеличения длины,
Против часовой стрелки, чтобы сократить время.
Распределенный кодовый переключатель потенциометра установлен в левом диапазоне времени. Регулируемый диапазон регулируемого резистора 0-100;
Диапазон циферблата 0-1000.
Распределенный кодовый переключатель с потенциометром устанавливается справа. Наберите до сек. Указывая единицу в течение секунд; Наберите до мин. До
Укажите единицы измерения на минуту.
2. Выключение времени:
Время выключения при идентификации времени регулировки потенциометра, по часовой стрелке для увеличения длины,
Против часовой стрелки, чтобы сократить время.
Распределенный кодовый переключатель потенциометра установлен в левом диапазоне времени. Регулируемый диапазон регулируемого резистора 0-100;
Диапазон циферблата 0-1000.
Распределенный кодовый переключатель с потенциометром устанавливается справа. Наберите до сек. Указывая единицу в течение секунд; Наберите до мин. До
Укажите единицы измерения на минуту.
3. Кнопка запуска:
Доступ к кнопке сброса, нажмите, переключитесь на зеленый светильник, указав, что рабочее состояние, модуль будет автоматически
Установите в соответствии с временем работы и временем, чтобы остановить работу, бесконечный цикл. Нажмите кнопку Пуск снова,
Модуль переключится на красный светильник, который, как говорят, находится в остановленном состоянии.
4. Пример набора времени:
Требования: Подключение 20 секунд, отключение 30 минут, бесконечная петля.
Настройка:
(1). Установите диапазон времени запуска до 0-100;
(2) Установите время работы до секунд;
(3) Поверните время работы потенциометра в положение, которое является положением левого 20/100;
(4). Установите диапазон времени остановки до 0-100;
(5) Установите блок времени остановки до минут;
(6) Поверните потенциометр времени остановки в положение 30, которое является положением 30/100 слева.

Применение:
Для контроля за циклом, или оборудования, испытание на старение продукта повторное включение/выключение.

Спецификация:
Напряжение: 100 В-250 В переменного тока, используется для питания 100 В/110 В/120 В/127 в/220 В/230 В/240 В.
Потребляемая мощность: <1,0 Вт
Выход: активный выход, выходное напряжение и входное напряжение то же самое. Максимум не более 10 А.
Вход: Пассивный вход переключателя, сначала после запуска зеленый светильник, остановитесь после того, как красный светильник
Диапазон времени: 0,5 секунды-1000 минут
Точность времени: диапазон макс * 0,001, или разрешение 1000.
Вход (кнопка пуска): Нет входного источника, сначала после запуска зеленый светильник остановится, чтобы оставаться в красный светильник.
Запуск ввода не является необходимым, вы можете подключить два терминала с коротким проводом, так что мощность будет запущена на бесконечной петле, без кнопок.
Отверстие для винта: расстояние до центра 83 мм * 33 мм, диафрагма 3,2 мм

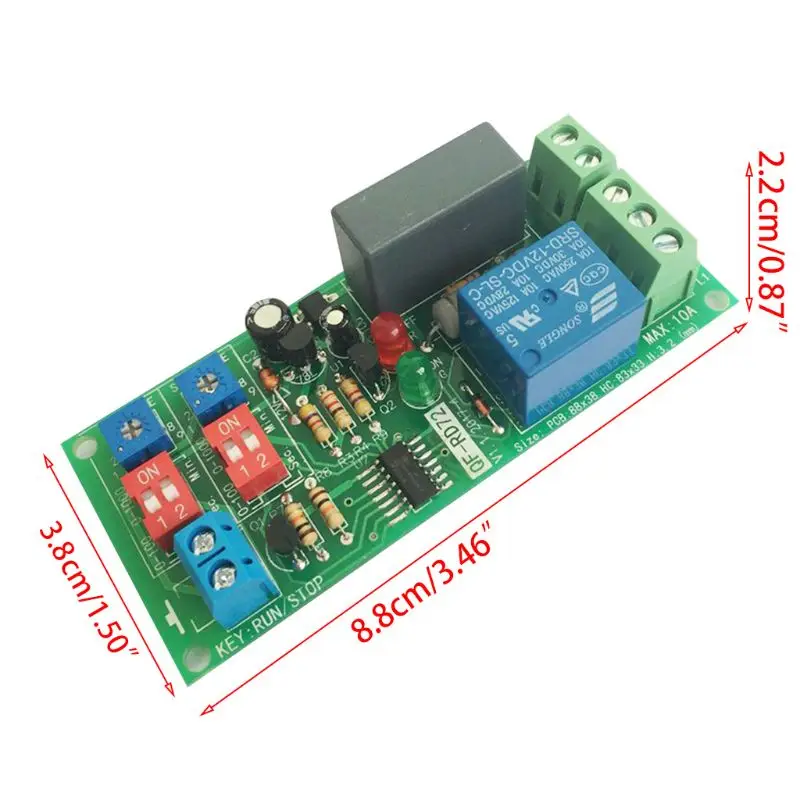

Размер: app.8.8x3.8x2.2cm/3.46x1.50x0.87in
Цвет: как показано на фотографии
Количество: 1 шт.

Примечание:
Нет розничной упаковки.
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 x релейный модуль
