Описание продукта:

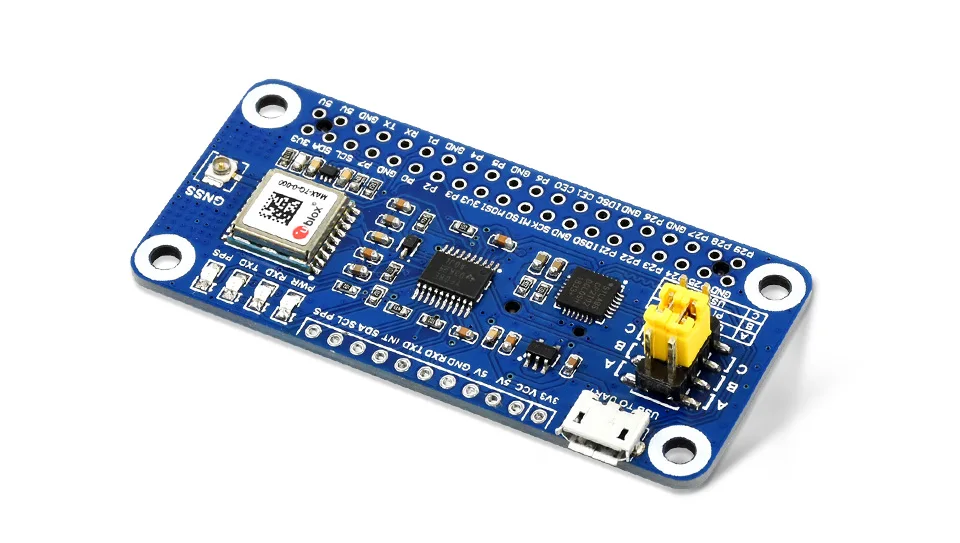

MAX-7Q GNSS шапка для Raspberry Pi MAX-7Q шапка GNSS

Модуль GNSS исходя из MAX-7Q для Raspberry Pi

Точное и Быстрое позиционирование с незначительной дрейфующей, низкое энергопотребление, выдающаяся способность для защиты от Spoofing & Anti-Jamming

ЭтоШапка Raspberry Pi GNSSИсходя изMAX-7Q, Который поддерживает системы позиционирования в том числе GPS, ГЛОНАСС, QZSS и SBAS. Он имеет точное и Быстрое позиционирование с незначительной дрейфующей, низкое энергопотребление, выдающиеся возможности для защиты от spoofing & anti-jamming и так далее.

Просто закрепив его на Pi, это довольно просто, чтобы включить возможность GNSS для вашего Raspberry Pi.

Особенности с первого взгляда Поддерживает GPS/QZSS, ГЛОНАСС системы позиционирования A-GNSS (Вспомогательный ГНСС) поддержка, уменьшая первое время позиционирования при включении, улучшая чувствительность к приобретению Выдающиеся способности для anti-spoofing и анти-помех, поддерживает геолокация Поддерживает U-Center, простой способ настройки модуля Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Телефонный звонок, электронная почта, на борту USB UART конвертер CP2102 для последовательного отладки Разбивает интерфейс UART и I2C модуля для подключения к хост-платам, таким как Arduino/STM32 Диапазон Baudrate: 4800 ~ 921600bps (9600bps по умолчанию) Поддерживает DDC (I2C соответствуют стандартам) Интерфейс: до 400 кГц (макс) Встроенный держатель батареи, поддерживает перезаряжаемый элемент ML1220, для сохранения информации о эфемерах и горячих запусков 4x светодиодов для указания рабочего состояния модуля Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики GNSS Технические характеристики MAX-7Q GPS ГЛОНАСС Диапазон частот 56x u-blox 7 двигателя каналов
GPS/QZSS L1C платеж после получения чека к оплате ГЛОНАСС L1 FDMA, SBAS (WAAS, EGNOS, MSAS) Горизонтальная точность координатного перемещения Автономный 2,5 м КЭП 4,0 м КЭП SBAS 2,0 м КЭП - Максимальная скорость обновления навигации 10 Гц 10 Гц Time-To-первый-исправить Морозы заводится 29s 30С Отсчетом Теплые начинается 28s 25s Горячего запуска 1s 1s При помощи начинается 5s - Чувствительность Отслеживание при помощи -161 дБм -158 дБм Повторного приобретения -160 дБм -156 дБм Морозы заводится -148 дБм -140 дБм Теплые начинается -148 дБм -145 дБм Горячего запуска -156 дБм -156 дБм PPS точность RMS 30ns 50ns 99% 60ns 100ns PPS частоты 0,25 Гц… 10 МГц (настраивается) Скорости точности 0,1 м/с Заголовок Точность 0,5 градусов Рабочие пределы Ускорение (макс.): 4g Высота (макс): 50000 м Скорость (макс): 500 м/с Другие характеристики Связь интерфейс UART (4800 ~ 921600bps, 9600bps по умолчанию), I2C (макс. 400 кГц) Частота обновления 1 Гц (по умолчанию), 10 Гц (макс) Протокол NMEA 0183 версия 2,3 (V3.0 совместимый), UBX, RTCM 2,3 Мощность питания 5V Общее текущее <37mA @ 5 вольт постоянного тока (по-прежнему режим) Модуль Текущий 17.5mA @ 3В (по-прежнему режим, отслеживание статуса) Рабочая температура -40 ℃ ~ 85 ℃ Размеры 65 мм × 30,5 мм Стандартный Raspberry Pi 40PIN GPIO

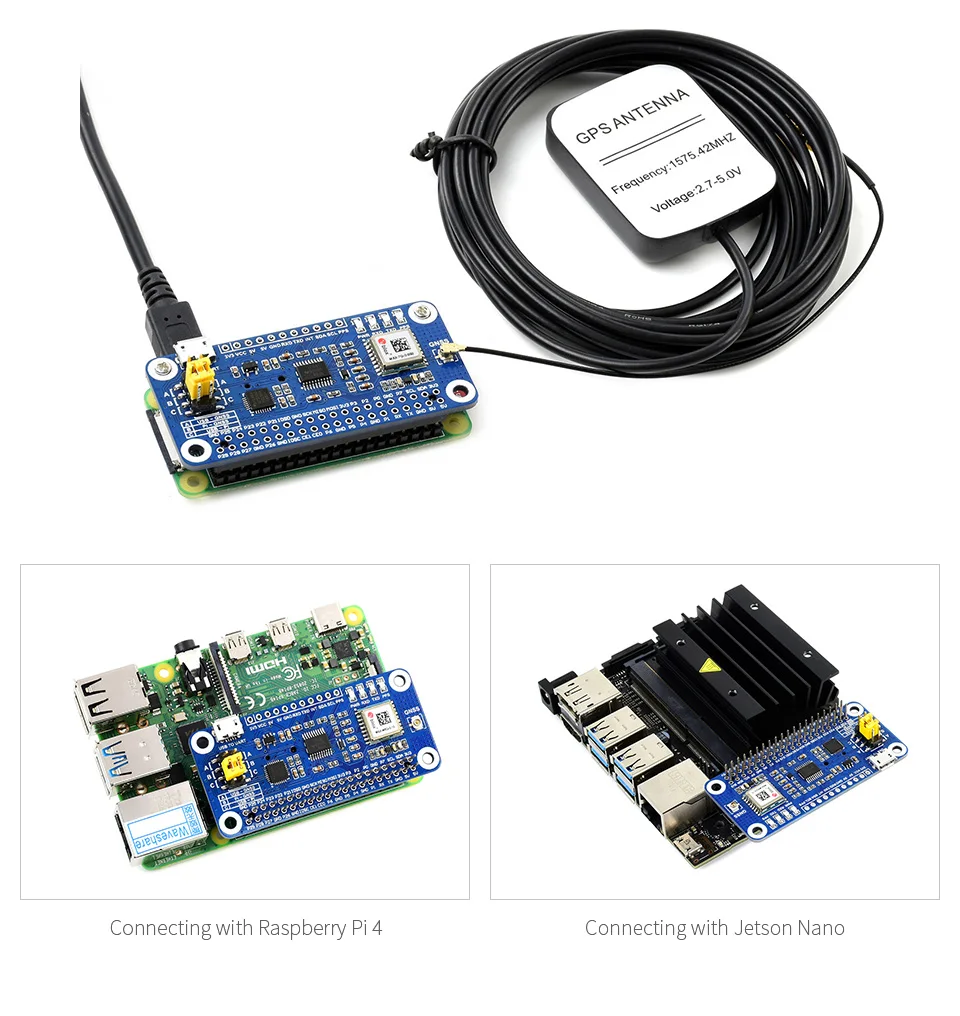

Совместим с Raspberry Pi Series Boards, Jetson Nano

Несколько GNSS систем Поддержка

Поддерживает GPS/QZSS, ГЛОНАСС

Увеличить систем Поддержка

Увеличить Системы предназначена для повышения точности, полноты, надежности и наличия позиционирования и навигации

Поддержка расширения системами включая SBAS и QZSS

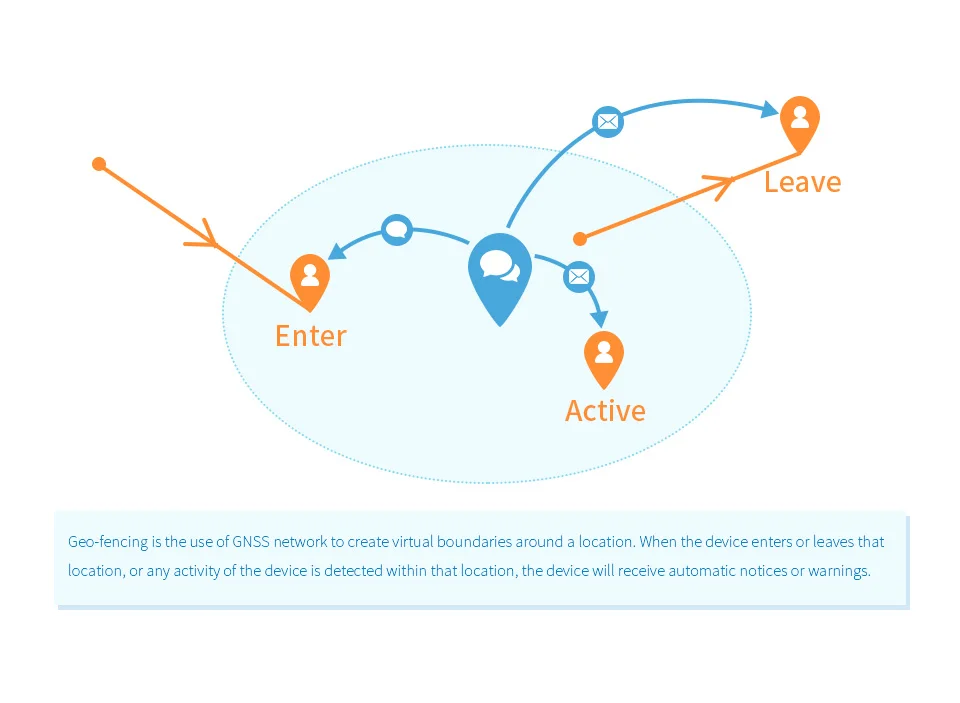

Геолокация Поддержка

Высокая чувствительность и один приемник GNSS, выдающаяся способность анти-Spoofing и анти-помех

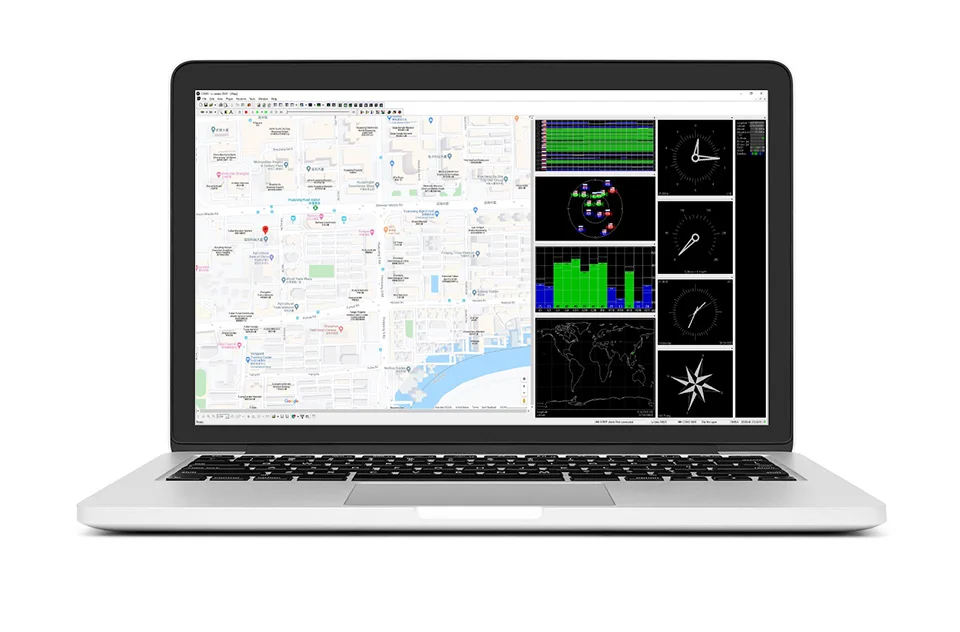

Поддержка программного обеспечения U-Center

Простой способ конфиг модуль

Приложений

Идеально подходит для флота Управление, учёта материальных активов, Охранные системы, промышленный кпк, ГИС приложений и т. д.

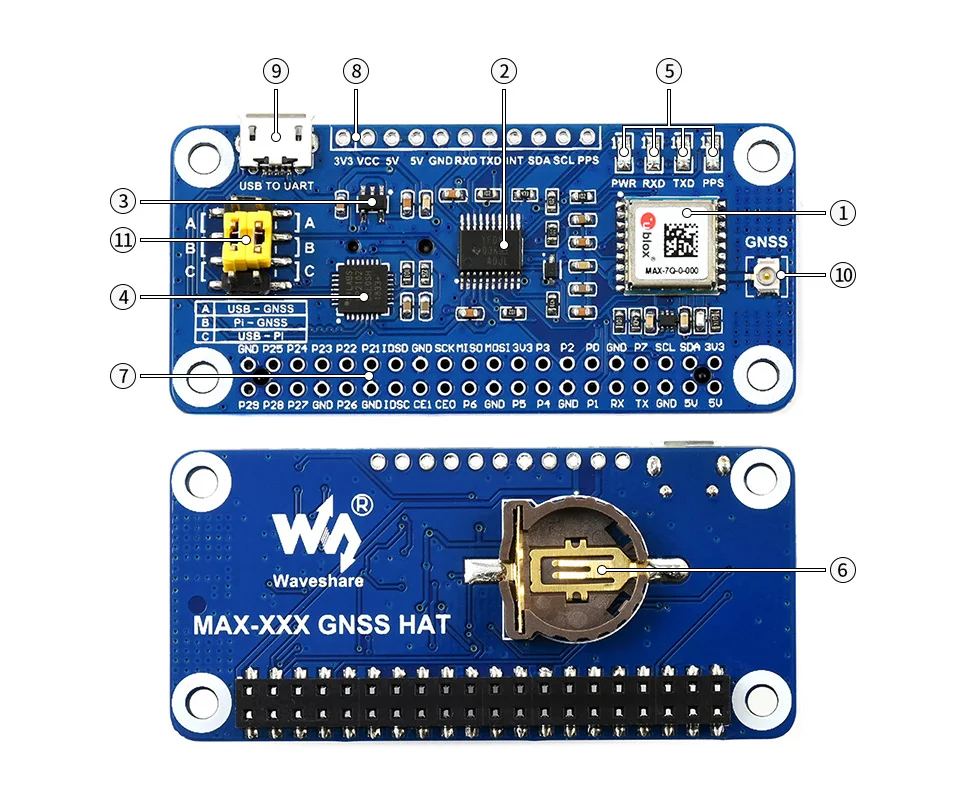

Что на борту MAX-7Q модуль TXS0108EPWRНапряжение переводчик RT9193-33Микросхема CP2102Конвертер USB в UART Индикаторы процесса
RXD/TXD: индикатор UART TX/RX
PPS: индикатор состояния GPS
ШИМ: индикатор питания Батарея держатель
Поддерживает перезаряжаемый элемент ML1220, для сохранения информации о глазках и горячих запусков   Raspberry Pi GPIO header
Для подключения с Raspberry Pi UART, I2C интерфейс
Для подключения к другим MCUs USB UART порт ГНСС антенного разъема UART Перемычка выбора
A: контроль MAX-7Q через USB UART
B: контроль MAX-7Q через Raspberry Pi

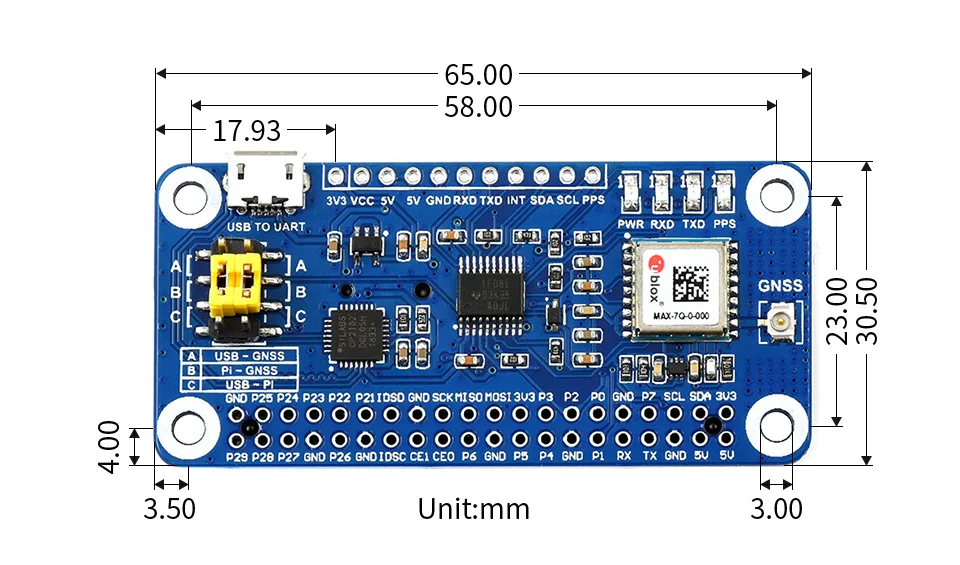

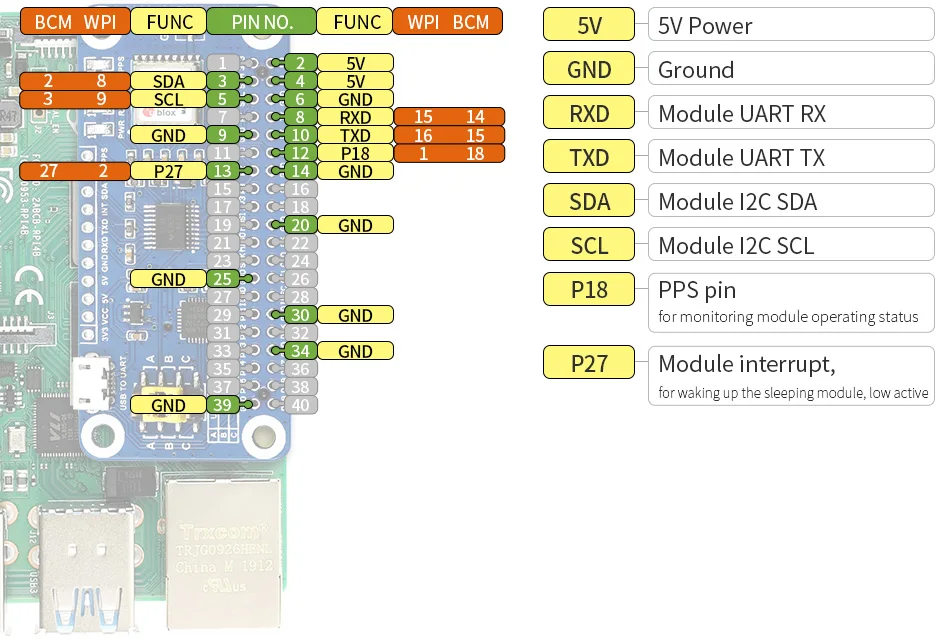

C: доступ к Raspberry Pi через USB к UART Разводки выводов высокой четкости Габаритные размеры Ресурсы и услуги

---

Вики:Www.wav eshare.com/wiki/MAX-7Q_GNSS_HAT

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Посылка содержание

Вес:0,132 кг

MAX-7Q шапка GNSS x1 Внешняя антенна GPS (B) x1 USB-A кабель Micro-B x1 Набор винтов RPi (2 шт.) x1 2x20PIN наружный коллектор x1 -1 шт. 2 3 4 5
