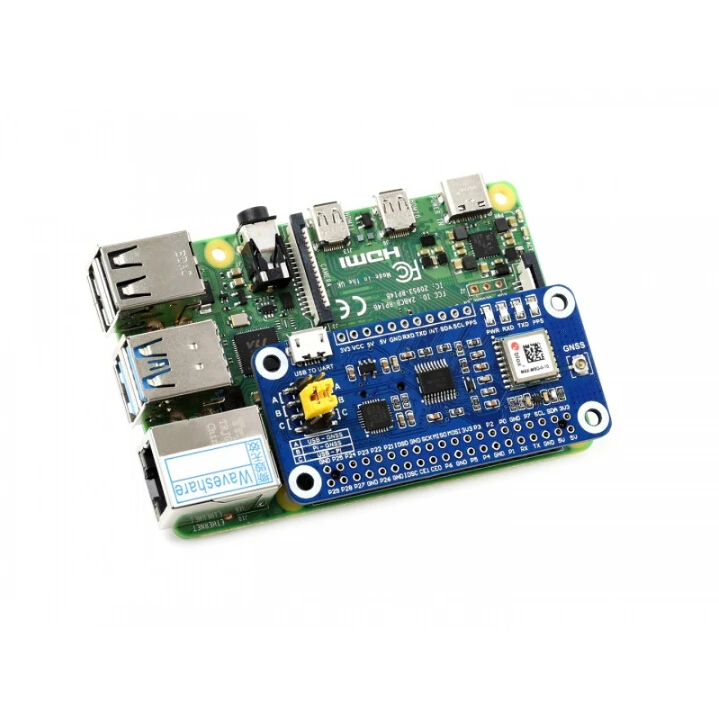

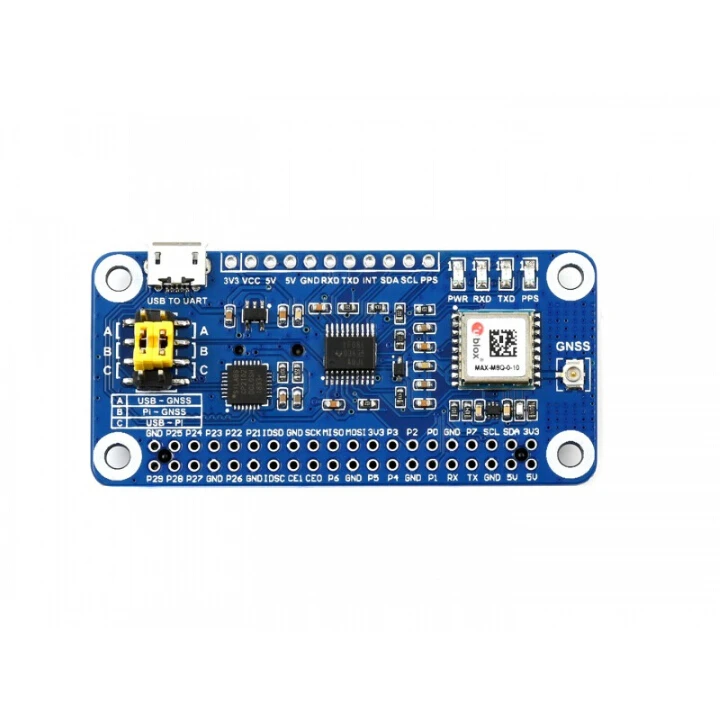

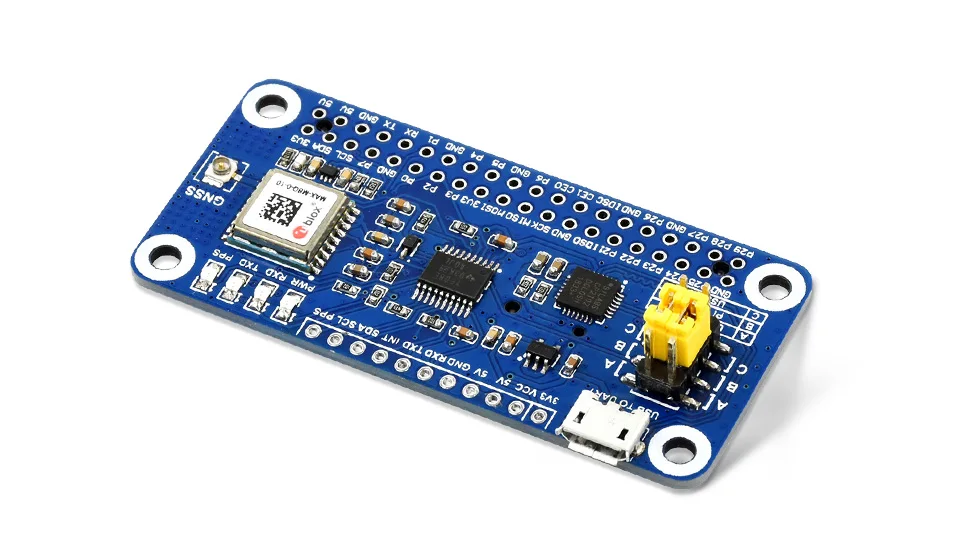

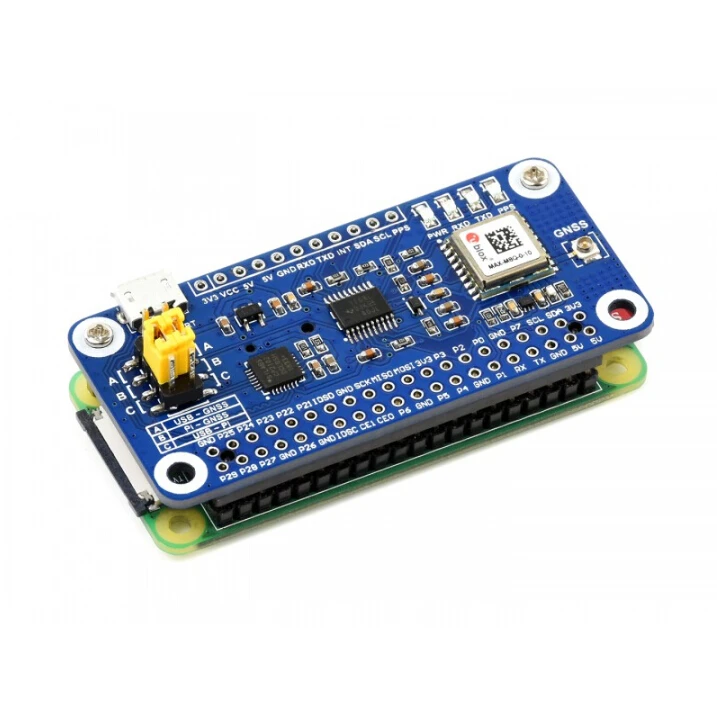

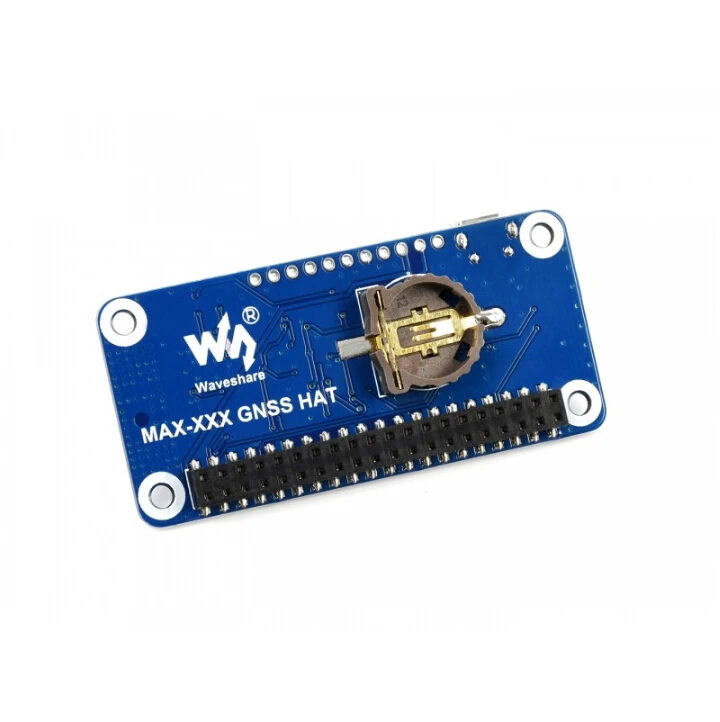

Шляпа Waveshare MAX M8Q GNSS для Raspberry Pi поддержка мультисозвездия GPS Beidou Galileo

Описание



MAX-M8Q ГНСС шляпа для Raspberry Pi, мульти-созвездие приемник поддержки MAX-M8Q шапка GNSS

GNSS модуль на основе MAX-M8Q для Raspberry Pi

Точное и Быстрое позиционирование с незначительной дрейфующей, низкое энергопотребление, выдающаяся способность для защиты от Spoofing & Anti-Jamming

Это aШапка Raspberry Pi GNSSНа основеMAX-M8QС поддержкой мультисозвездия, что означает, что до 3 типов спутниковых систем GNSS могут использоваться вместе, включая GPS, Beidou, Galileo и ГЛОНАСС. Он также поддерживает дополнительные системы, такие как SBAS, QZSS, IMES и D-GPS. Он имеет точное и Быстрое позиционирование с незначительной дрейфующей, низкое энергопотребление, выдающиеся возможности для защиты от spoofing & anti-jamming и так далее.

Просто закрепив его на Pi, это довольно просто, чтобы включить возможность GNSS для вашего Raspberry Pi.

Особенности с первого взгляда Поддержка мультисозвездия, одновременный прием до 3 типов спутниковых систем GNSS от GPS, Beidou, Galileo и GLONASS, и по-прежнему сохраняет низкое энергопотребление Поддержка дополнительных систем, включая SBAS, QZSS, IMES, D-GPS, повышение эффективности позиционирования местоположения службы A-GNSS (Вспомогательный ГНСС) поддержка, уменьшая первое время позиционирования при включении, улучшая чувствительность к приобретению Характеристики-167dBm навигационная чувствительность и выдающаяся способность для защиты от spoofing & anti-jamming, поддержка геоограждения Поддерживает U-Center, простой способ настройки модуля Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Встроенный USB в UART конвертер CP2102 для последовательной отладки Разбивает интерфейс UART и I2C модуля для подключения к хост-платам, таким как Arduino/STM32 Диапазон Baudrate: 4800 ~ 921600bps (9600bps по умолчанию) Поддерживает DDC (I2C совместимый) Интерфейс: до 400 кГц (макс.) Встроенный держатель батареи, поддерживает перезаряжаемый элемент ML1220, для сохранения информации о эфемерах и горячих запусков 4x светодиодов для указания рабочего состояния модуля Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Технические характеристики GNSS MAX-M8Q GPS и ГЛОНАСС GPS ГЛОНАСС BeiDou Galileo Частотный диапазон 72x u-blox M8 каналы двигателя
GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF,
ГЛОНАСС L1OF, BeiDou B1I, Galileo E1B/C Точность горизонтального позиционирования 2,5 м CEP 2,5 м CEP 4,0 м CEP 3,0 m CEP - Максимальная скорость обновления навигации 10 Гц 18 Гц 18 Гц 18 Гц 18 Гц Время на первое исправление Холодный запуск 26s 29s 30s 34s 45s Горячие старты 1s 1s 1s 1s 1s Поддержка стартов 2s 2s 2s 3s 7s Чувствительность Отслеживание и навигация -167 дБм -166 дБм -166 дБм -160 дБм -159 дБм Повторное приобретение -160 дБм -160 дБм -156 дБм -157 дБм -153 дБм Холодный запуск -148 дБм -148 дБм -145 дБм -143 дБм -138 дБм Горячие старты -157 дБм -157 дБм -156 дБм -155 дБм -151 дБм Точность PPS RMS 30 нс 30 нс 30 нс 30 нс 30 нс 99% 60ns 60ns 60ns 60ns 60ns Частота PPS 0,25 Гц... 10 МГц (настраиваемый) Точность скорости 0,05 м/с Точность направления 0,3 градусов Эксплуатационные ограничения Ускорение (макс.): 4g Высота (макс): 50000 м Скорость (макс): 500 м/с Прочие характеристики Интерфейс связи UART (4800 ~ 921600bps, 9600bps по умолчанию), I2C (макс. 400 кГц) Скорость обновления 1 Гц (по умолчанию), 18 Гц (макс.) Протокол NMEA 0183 версия 4,0 (V2.1, V2.3 или V4.1 выбор), UBX, RTCM 2,3 Источник питания 5 В Общий ток <40 мА @ 5 В (продолжить режим) Модуль тока 23ма @ 3В (режим продолжить, статус отслеживания) Рабочая температура -40 ℃ ~ 85 ℃ Размеры 65 мм × 30,5 мм Стандартный Raspberry Pi 40PIN GPIO

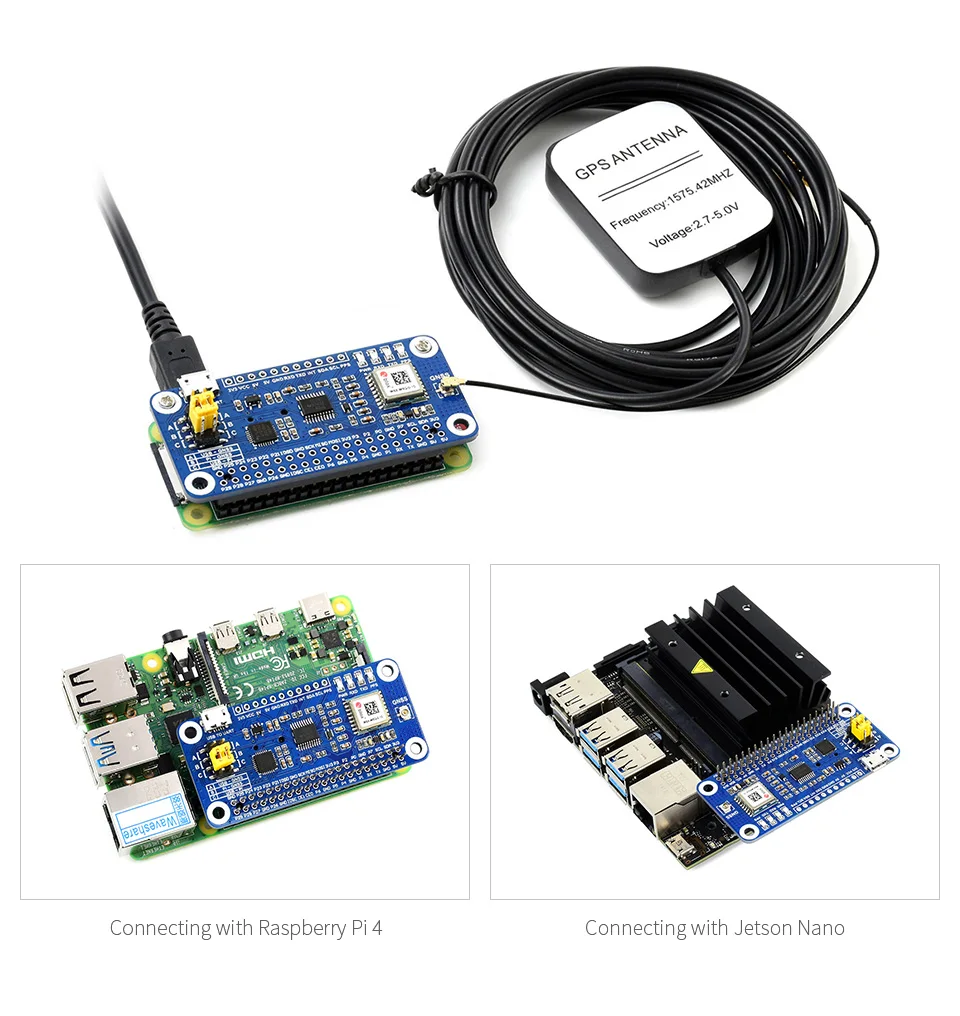

Совместим с Raspberry Pi Series Boards, Jetson Nano

Поддержка мультисозвездия приемника

Одновременный прием до 3 типов спутниковых систем GNSS и по-прежнему сохраняет низкое энергопотребление

Поддерживает GPS, Beidou, Galileo и GLONASS

Поддержка дополнительных систем

Система расширения нацелена на повышение точности, полноты, надежности и доступности позиционирования и навигации

Поддерживает дополнительные системы, включая SBAS, QZSS, IMES, D-GPS

Поддержка геоограждения

Характеристики-167dBm навигационная чувствительность, выдающаяся способность для защиты от помех и помех

Поддержка программного обеспечения U-Center

Простой способ настроить модуль

Применение

Идеально подходит для управления флотом, отслеживания активов, систем безопасности, промышленных PDA, ГИС-приложений и т. Д.

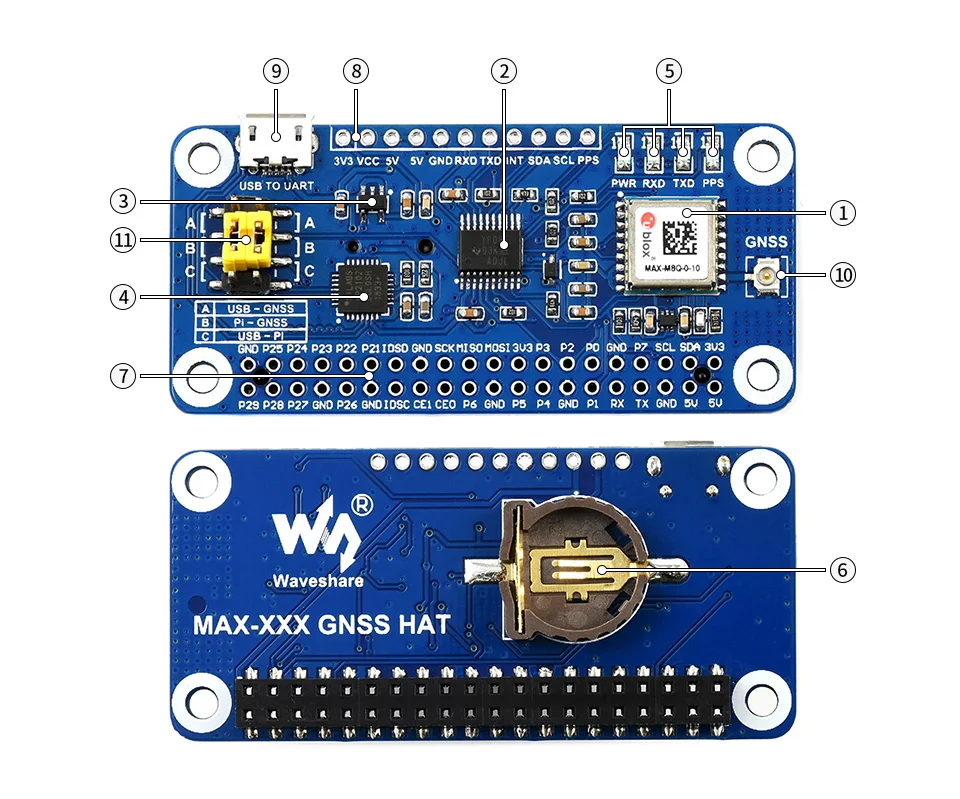

Что на борту Модуль MAX-M8Q TXS0108EPWRПереводчик напряжения RT9193-33Чип питания CP2102Конвертер USB в UART Индикаторы состояния
RXD/TXD: индикатор UART TX/RX
PPS: индикатор состояния GPS
ШИМ: индикатор питания Держатель батареи
Поддерживает перезаряжаемый элемент ML1220, для сохранения информации о глазках и горячих запусков   Raspberry Pi GPIO header
Для подключения с Raspberry Pi UART, I2C интерфейс
Для подключения к другим MCUs Usb-порт UART Разъем антенны GNSS Джемпер UART
О: Управляйте MAX-M8Q через USB к UART
B: Управляйте MAX-M8Q с помощью Raspberry Pi

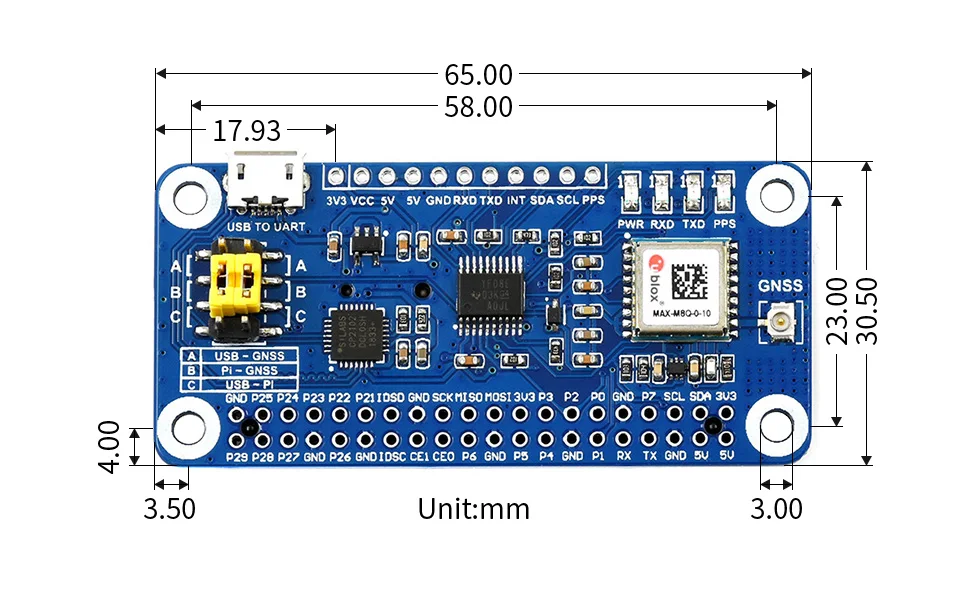

C: доступ к Raspberry Pi через USB к UART Определение Pinout Габаритные размеры Ресурсы и услуги

---

Вики:Www.wav

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Посылка

Вес:0,132 кг

MAX-M8Q GNSS HAT x1 Внешняя антенна GPS (B) x1 USB-A кабель Micro-B x1 Набор винтов RPi (2 шт.) x1 2x20PIN Женский Заголовок x1 1. 2. 3. 4. 5
