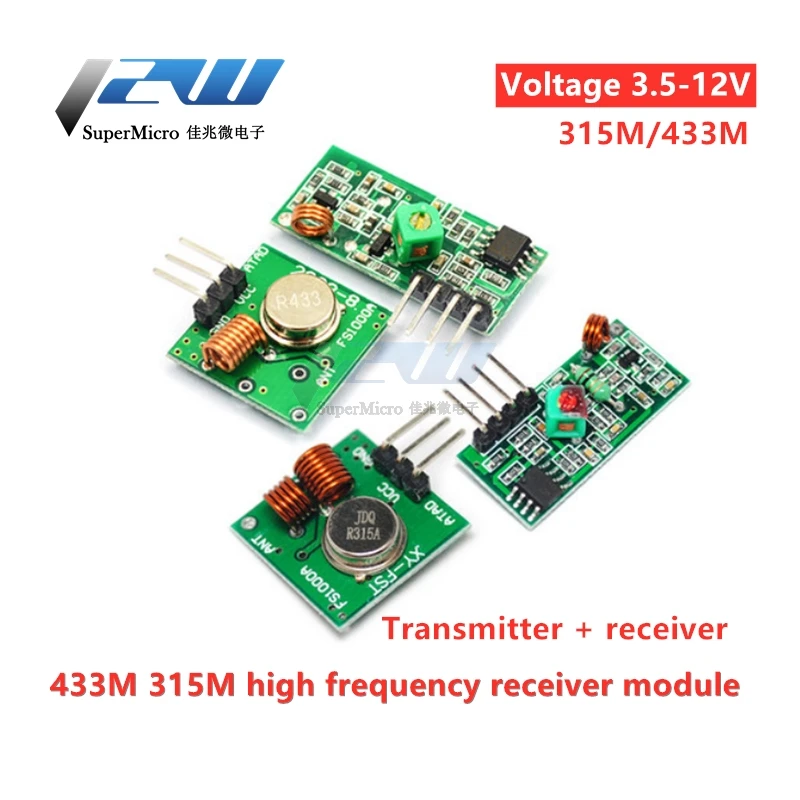

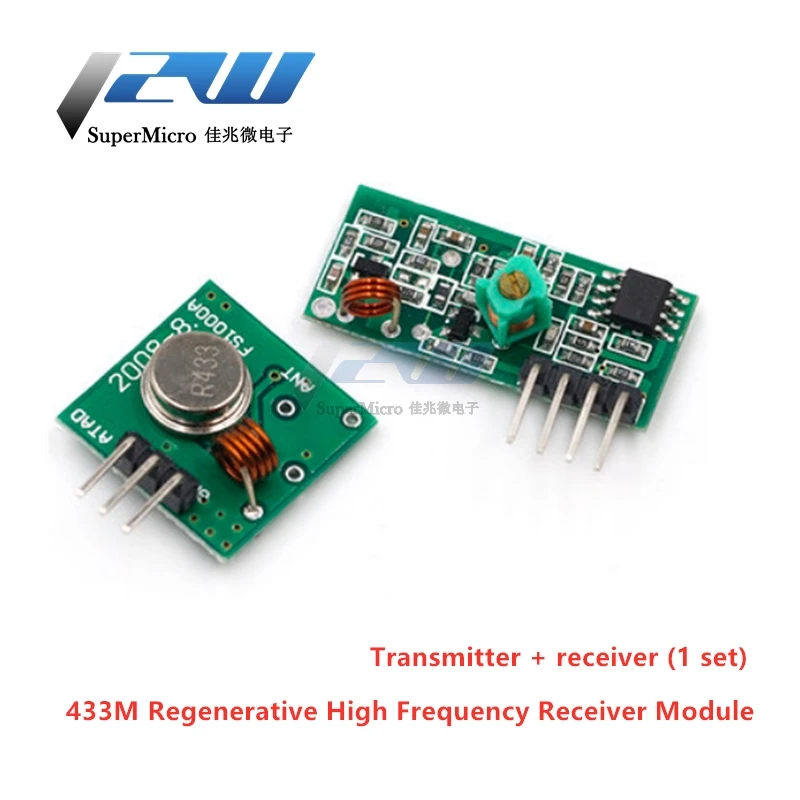

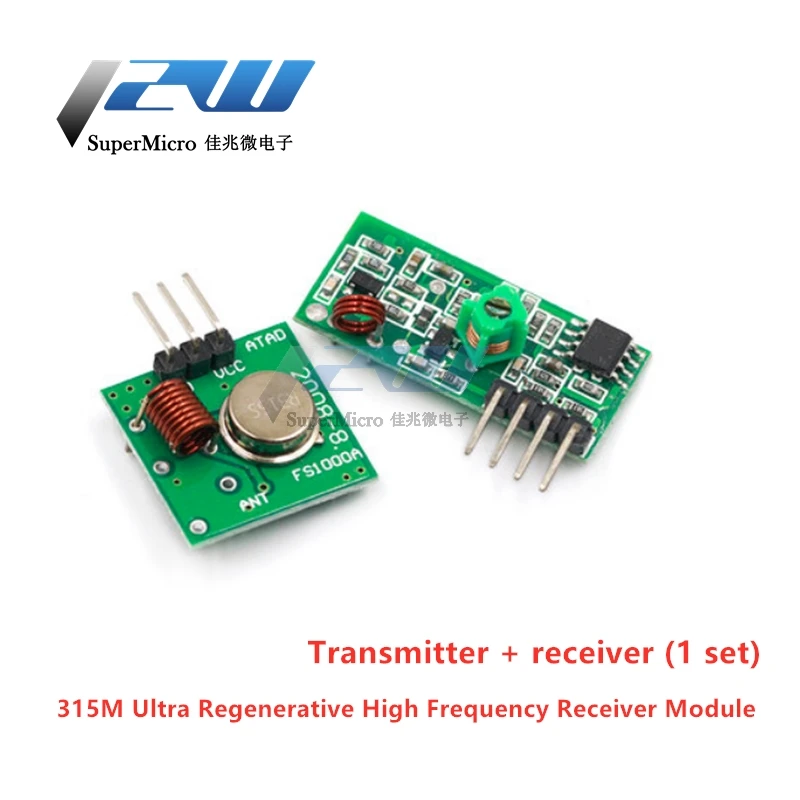

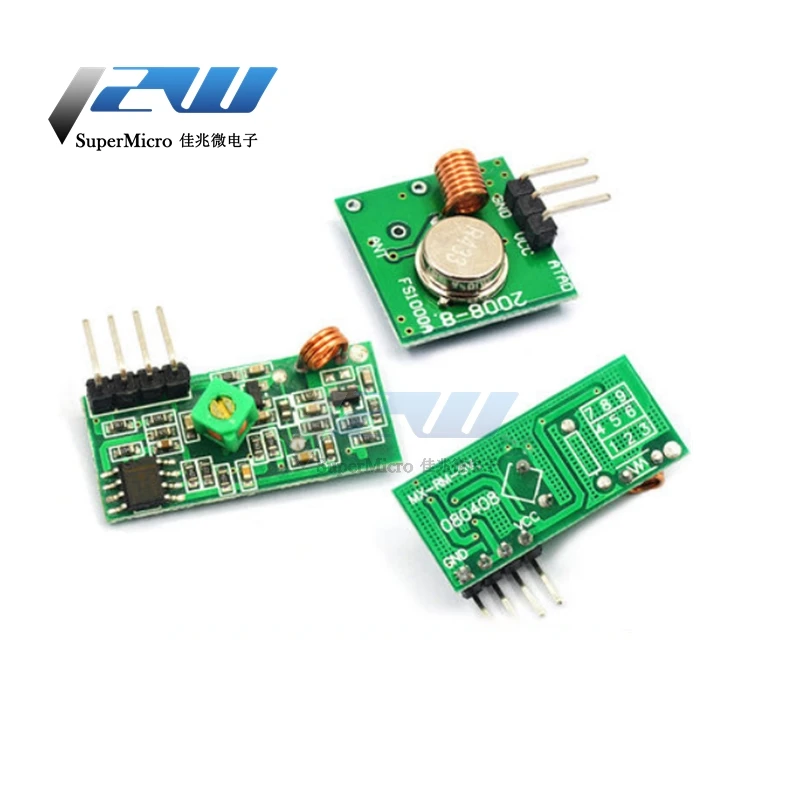

Модуль и приемник беспроводного передатчика 315 МГц/433 МГц РЧ 5 в постоянного тока

Модуль и приемник беспроводного передатчика 315 МГц/433 МГц РЧ 5 в постоянного тока

315 МГц/433 МГц частота супер регенеративный беспроводной модуль-передающий модуль

1. Основные технические показатели 1) Название продукта: модуль запуска 2) Номер модели: MX-F01 3) Рабочее напряжение: 3-12 В 4) Рабочая частота: 315 МГц/433 МГц 5) Ток в режиме ожидания: 0 мА 6) Рабочий ток: 20-28 мА 7) Расстояние передачи: >500 м (чувствительность приемной платы в открытой зоне выше-103dBm) 8) Выходная мощность: 16 дБм (40 мВт) 9) Скорость передачи: <10 кбит/с 10) Метод модуляции: OOK (амплитудная модуляция) 11) Рабочая температура: -10 ℃ ~ 70 ℃ 12) Размеры: 19 × 19 × 8 мм 2. Особенности продукта 1) передающий модуль может использоваться в сочетании с модулем постоянной частоты и обучающим кодом на рынке и может использоваться с модулем беспроводного приема в нашем магазине. 2) Звуковой Измеритель имеет стабильную частоту, стабильную производительность, широкий диапазон рабочего напряжения, хорошую консистенцию продукта и высокую производительность. 3. Положение стопы и инструкции по использованию Положение стопы (слева направо) и инструкции по использованию: Именной Функция Описание 1 штырь ввода данных 2 положительных источника питания VCC 3 GND отрицательный полюс источника питания

315 МГц/433 МГц частота супер регенеративный беспроводной модуль-приемный модуль

1. Технические параметры 1) Название продукта: Приемный модуль 2) Рабочее напряжение (В): DC5V 3) ток покоя (мА): 4ма 4) Метод модуляции: амплитудная модуляция (ASK) 5) Рабочая температура: -10 ℃ ~ 70 ℃ 6) Чувствительность приема (дБм): -105дБ 7) Рабочая частота (МГц): 315 МГц/433 МГц 2. Особенности продукта Супер регенеративный модуль приемника использует цепь осциллятора LC, которая содержит усиление и формирование, а выходной сигнал передачи данных-уровень TTL, который может быть непосредственно отправлен на декодер, что очень удобно в использовании и по низкой цене. Приемный модуль имеет широкую пропускную способность, обычно ± 10 МГц, и обычно регулируется до 315 МГц или 433,92 МГц при выходе из фабрики (если есть особые требования, частота может быть скорректирована, И диапазон регулировки частоты составляет 266 МГц ~ 433 МГц). 3. Расположение штифта и инструкции по использованию Именной Функция Описание 1 ANT подключается к концу антенны 2 положительных источника питания VCC 3, 4 выхода данных RSD 5 GND Мощность отрицательный Приемный модуль имеет в общей сложности четыре внешних интерфейса, которые указаны на английском языке. «VCC» означает положительный Полюс источника питания, «Данные» означает выход, а «GND» означает отрицательный полюс источника питания. 4. Применение: Переключатели дистанционного управления, приемные модули, мотоциклы, автомобильные противоугонные продукты, домашние противоугонные продукты, электрические двери, раздвижные двери, окна, розетки дистанционного управления, светодиоды дистанционного управления, аудио пульт дистанционного управления, электрические двери с дистанционным управлением, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, рольставни с дистанционным управлением, двери с паньонами, Пульт дистанционного управления дверными открывателями, доводчиками дверей и другими системами управления дверями, занавесками с дистанционным управлением, хостами сигнализации, сигнализациями, мотоциклами с дистанционным управлением, электромобилями с дистанционным управлением, MP3, пультом дистанционного управления огнями, автомобилями с дистанционным управлением, безопасности и других гражданских и промышленных поддерживающих полей дистанционного управления.

Примечание: для тех, кому требуется большое расстояние, может быть подключена антенна 1/4 длины волны. Как правило, используется одножильный провод 50 Ом. Длина антенны составляет около 23 см для 315 м и около 17 см для 433 м; Положение антенны также имеет эффект приема модуля. При установке Антенна должна быть максимально прямой, вдали от экрана, высокого напряжения и источника помех.
