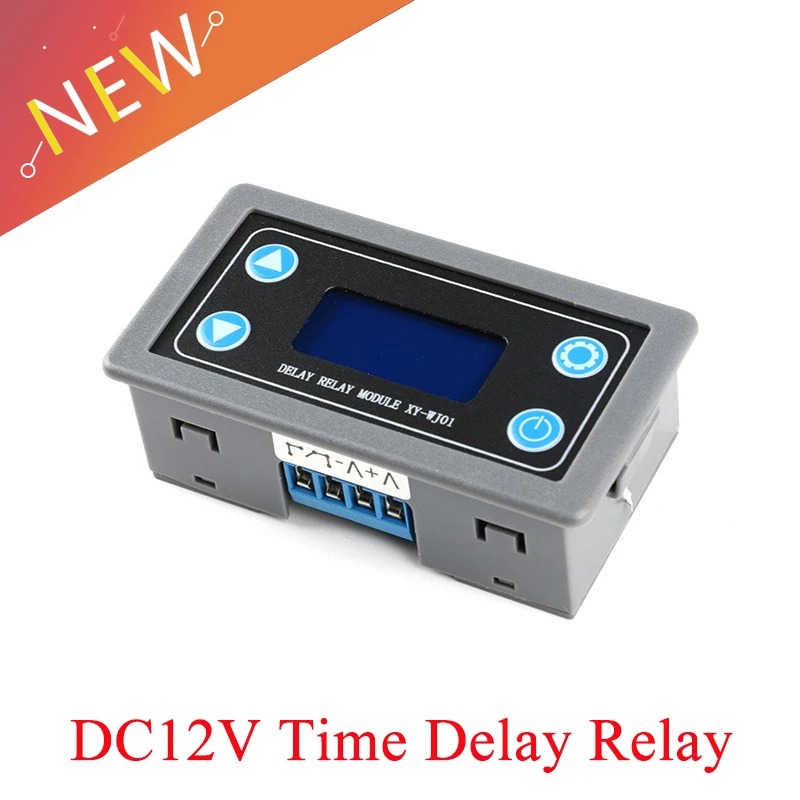

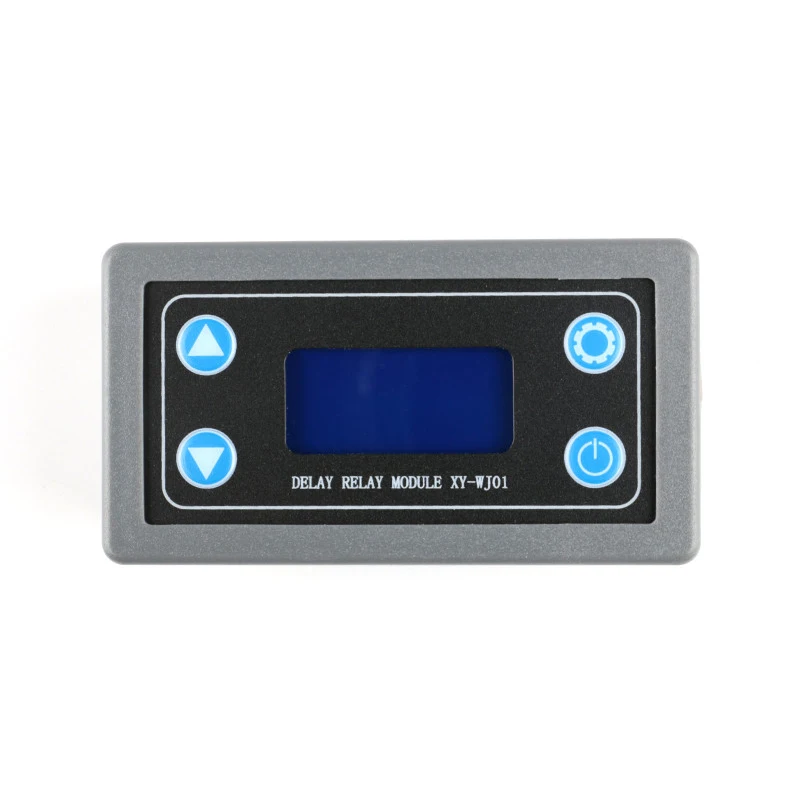

DC12V 12V Светодиодный модуль цифровой реле задержки времени Программируемый таймер

DC12V 12V Светодиодный модуль цифровой реле задержки времени Программируемый таймер

DC12V 12V Светодиодный модуль цифровой реле задержки времени Программируемый таймер реле управления Переключатель синхронизации цикл запуска с чехол для дома

LОсновные характеристики продукта:

1. Дисплей с двумя ЖК-колоннами, может отображать параметры напрямую;

2. Режим запуска: высокий и низкий уровень, количество переключателей. Удовлетворяет большинство потребностей.

3. Источник питания: 6 ~ 30 В.

4. Параметры могут быть изменены через UART.

5. Кнопка остановки обеспечивает функцию аварийной остановки.

6. 5 минут без какой-либо операции в низкомощном состоянии. Любые действия просыпаются.

7. OP/CL/LOP params можно модифицировать индивидуально

8. Все параметры автоматически сохраняются при выключении питания.

LПараметры продукта:

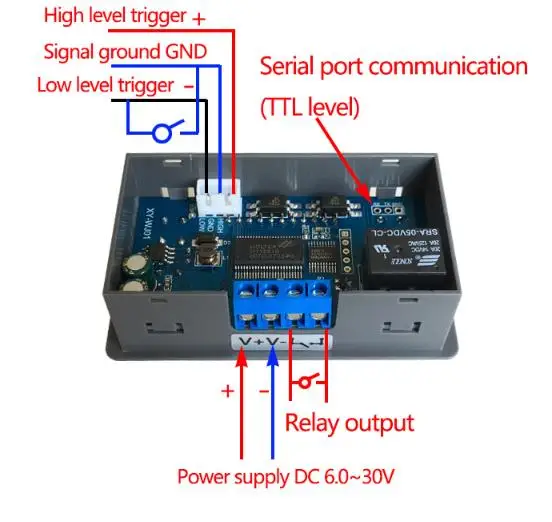

1. Пусковое устройство источника сигнала: высокий уровень (3,0 V ~ 24,0 V), низкий уровень (0,0 V ~ 0,2 V), переключатель сигнала.

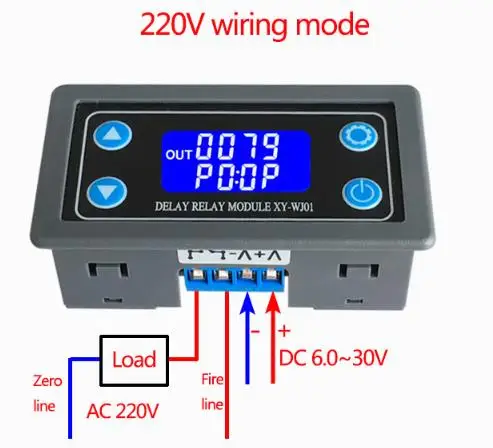

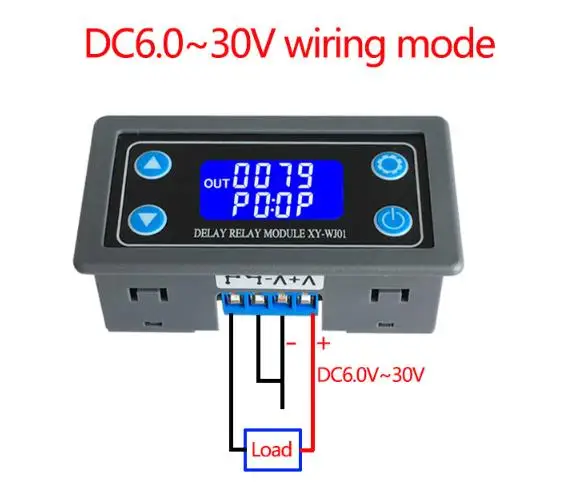

2. Выходная нагрузка Maxmum: DC 30V 10A и AC 220V 5A.

3. Статический ток: 15 мА Рабочий ток: 50 мА.

4. Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 °C;

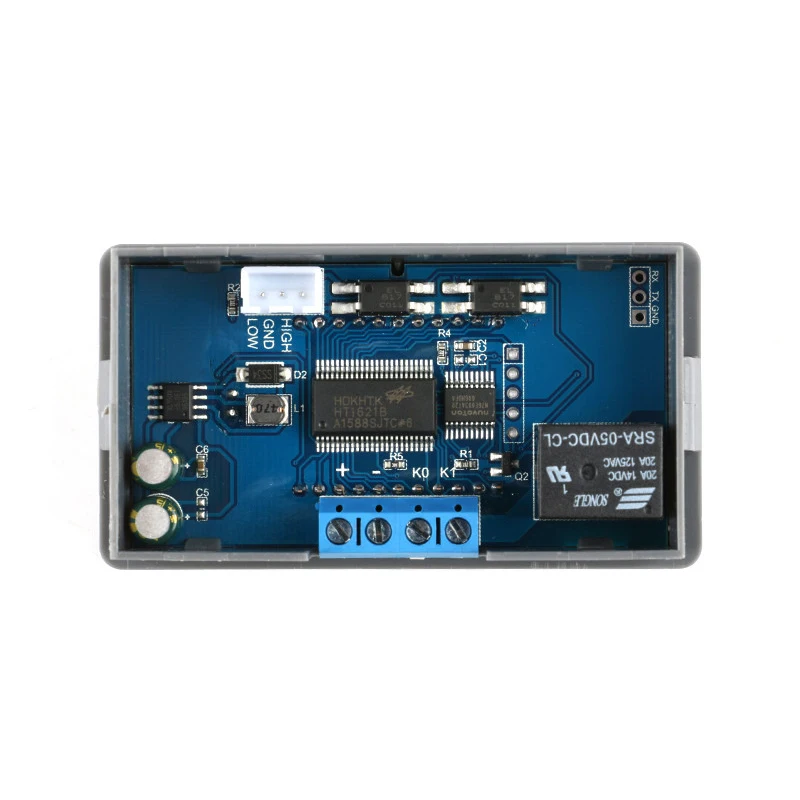

5. Оптопара изоляции, сильная способность анти-помех, промышленного класса печатной платы, после набора питания параметры памяти навсегда

LВведение режима работы (P1 ~ P7)

P0: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал недействителен.

P1: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал запускает новый таймер.

P2: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, таймер сброса сигнала, отключение реле и остановка времени.

P3: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость реле.

P4: после срабатывания сигнала проводимость релеОПВремя, а затем реле отключаетCLВремя, а затем циклическое действие, дает сигнал снова в цикле, реле отключения, останавливает таймер; И количество циклов (ЛОП) Может быть установлен; Конец цикла, держать реле Отключено;

P5: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость релеОПВремя, а затем циклическое действие, дает сигнал снова в цикле, реле проводимости, останавливает таймер; И количество циклов (ЛОП) Может быть установлен; Конец цикла, сохраняет проводимость реле;

P6: без триггерного сигнала после включения, после проводимости релеОПВремя, реле отключаетCLВремя, а затем циклическое действие, сигнал недействителен в цикле, количество циклов (ЛОП) Может быть установлен; Конец цикла, держать реле Отключено;

P6: без триггерного сигнала после включения, после отключения РелеCLВремя, проводимость релеОПВремя, а затем циклическое действие, сигнал недействителен в цикле, количество циклов (ЛОП) Может быть установлен; Конец цикла, сохраняет проводимость реле;

P8: Функция удержания сигнала: сигнал поддерживается, время очищается, и проводимость реле; Когда сигнал исчезает, реле отключается после синхронизацииОП; Во время синхронизации, есть другой сигнал и время очищается;

P9: Функция удержания сигнала: сигнал поддерживается, время очищается, и реле Отключено; Когда сигнал исчезает, проводимость реле после синхронизацииCL; Во время синхронизации, есть другой сигнал и время очищается;

(P0 ~ P7) режим, короткое нажатие кнопки паузы, запуск времени, если система не приурочена;Если система уже приурочена, Система отключит таймер, реле отключено, мигание «out», чтобы указать напоминание;

Режим P8/P9, кнопка паузы в качестве триггерного сигнала в интерфейсе Run,Короткое/длинное нажатие;

Диапазон времени:

0,01 сек ~ 9999 мин

LКак выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку паузы в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999сек

XX x. XДиапазон времени: 0.1sec ~ 999.9sec

XX.XXДиапазон времени: 0.01sec ~ 99.99sec

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьОПДо 3,2 секунд, переместите знака после запятой до десяти знака после запятой. 003,2 ЖК-дисплея

Описание параметра:ОПВовремя,CLВремя выключения,ЛОПВремя цикла (1 - 9999 раз, "----" представляет бесконечное количество циклов)

LПараметры:

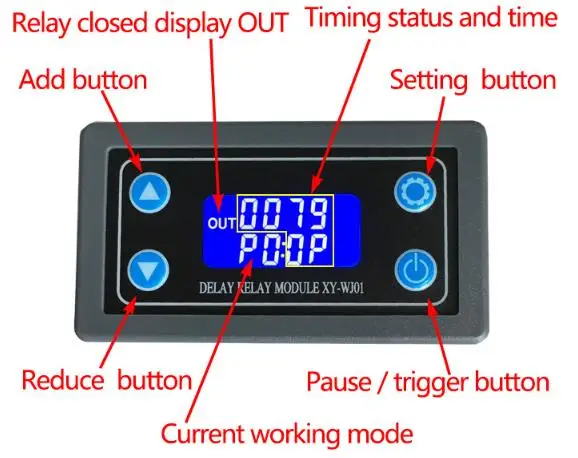

A) нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;

B) Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;

В) нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.

D) в интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить Параметры системы, которые будут изменены, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в режиме P0 ~ P3/ P8/P9 недопустим);

E) в интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1s/0,1 s/0,01 s/1min);

F) после установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки.

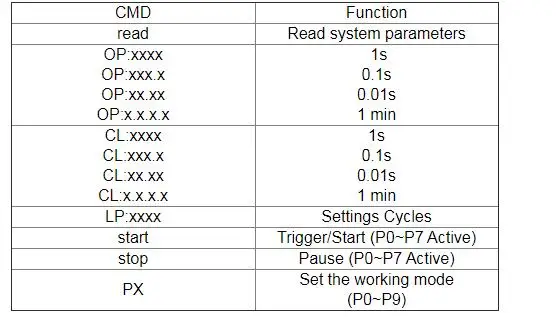

1.Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

LДополнительные Особенности:

A) Низкое энергопотребление: в рабочем Интерфейсе (только режим P0 ~ P7), удерживая кнопку паузы в течение длительного времени, функция низкой мощности запускается или закрывается (L-P выбирает для запуска функции спящего режима, пять минут или около того, без работы, автоматическая подсветка ЖК-дисплея, нормальная работа системы, Любой ключ для пробуждения; Выключает функцию спячки);

B) Просмотр параметров: в рабочем интерфейсе нажмите клавишу SET, чтобы отобразить текущее значение параметров системы, не влияя на нормальную работу системы;

C) переключение содержимого дисплея: в режиме P4 ~ P7, переключение содержимого дисплея (время работы/номер цикла), мгновенное нажатие кнопки вниз;

Содержимое посылка
1 шт.DC12V 12V Светодиодный модуль цифровой реле задержки времени Программируемый таймер реле управления Переключатель синхронизации цикл запуска с чехол для дома
