Двухканальный программируемый генератор произвольных волн JUNTEK PSG9080 источник

Двухканальный программируемый генератор произвольных волн JUNTEK PSG9080 источник

Официально уполномоченный JUNTEK, 100% оригинальные продукты!

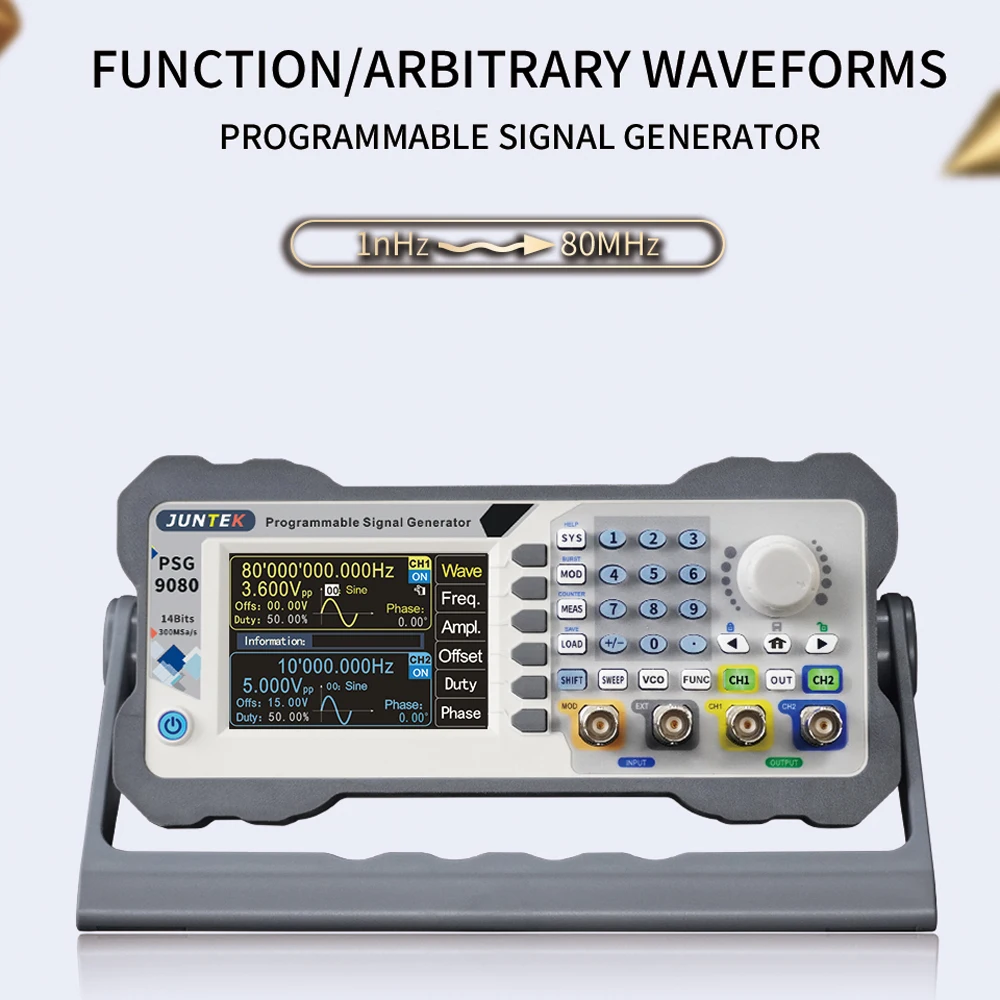

Программируемая функция PSG9080/генератор сигналов произвольной волны может генерировать синусоидальные волны, квадратные волны, треугольные волны, импульсные волны, произвольные волны и многие другие формы волны. Частотный диапазон до 80 МГц, с модуляцией, частотной подметкой, измерением частоты сигнала и функциями программирования и т. д., а также выходной сигнал, амплитуда, фаза, рабочий цикл и частота может быть отображена в одно и то же время. Эта серия имеет отличные амплитудно-частотные характеристики, Многофункциональность, высокую производительность, экономичность, портативность и другие характеристики, обеспечивая новый выбор для образования, исследований и разработок, производства, тестирования и других отраслей промышленности. Инструмент-это изысканный внешний вид, красивый и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей дисплей взять с собой новый визуальный опыт.

Особенности:

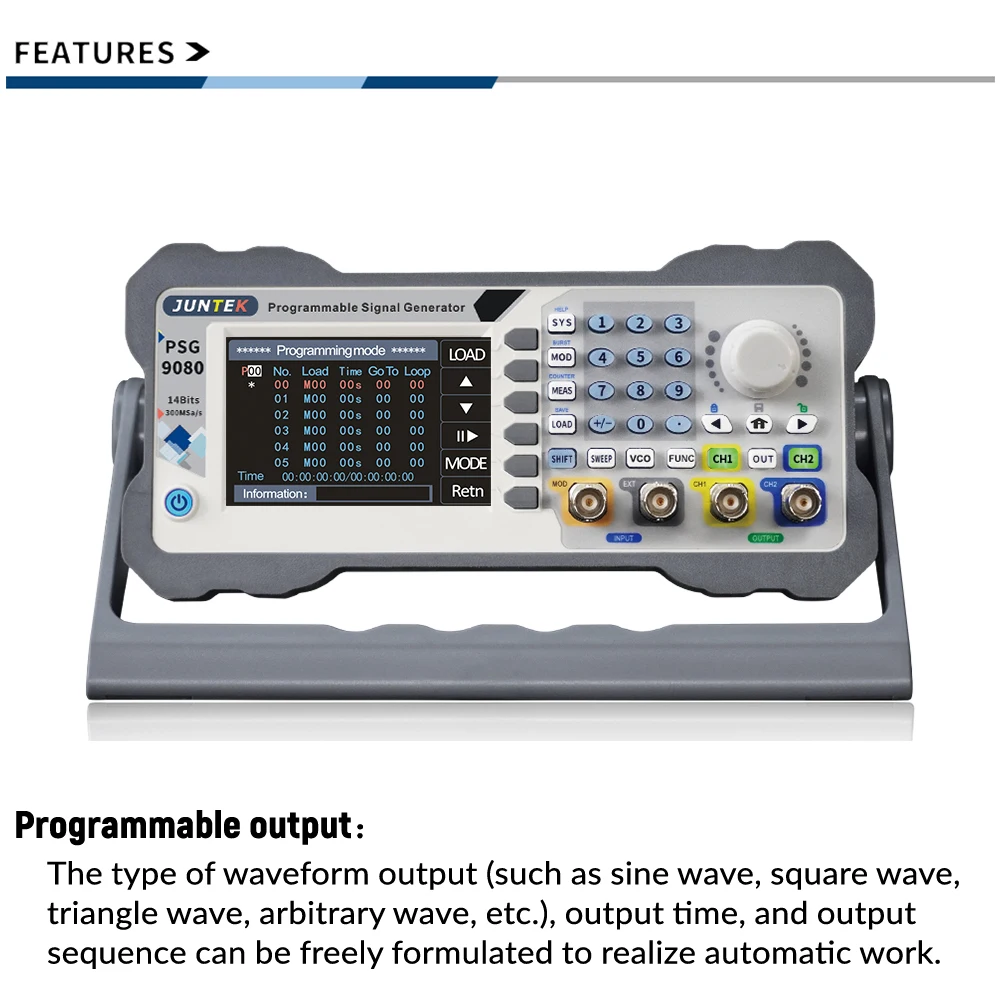

Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для реализации автоматической работы.
Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.
Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.
Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.
Высокая Частота дискретизации: частота дискретизации до 400MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.

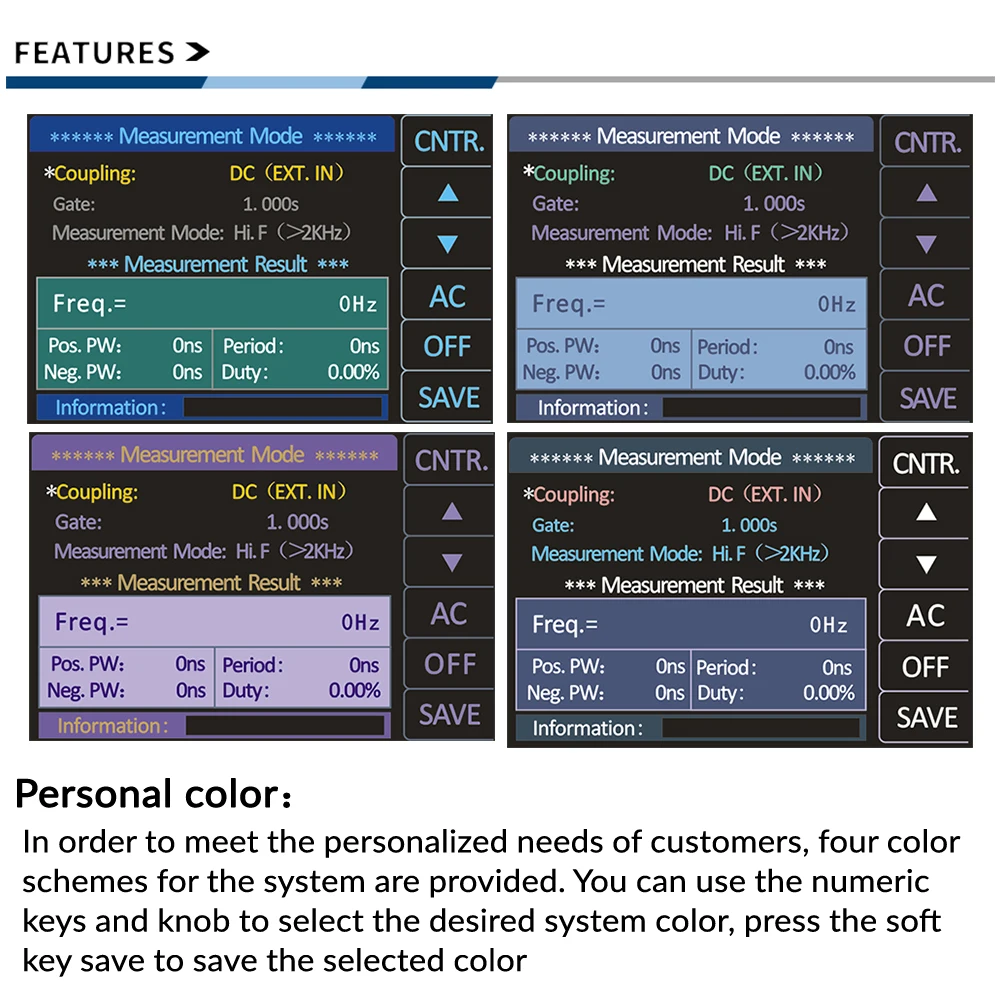

Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранить, чтобы сохранить выбранный цвет.
Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.
Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000.
Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифрово и точно регулируются, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

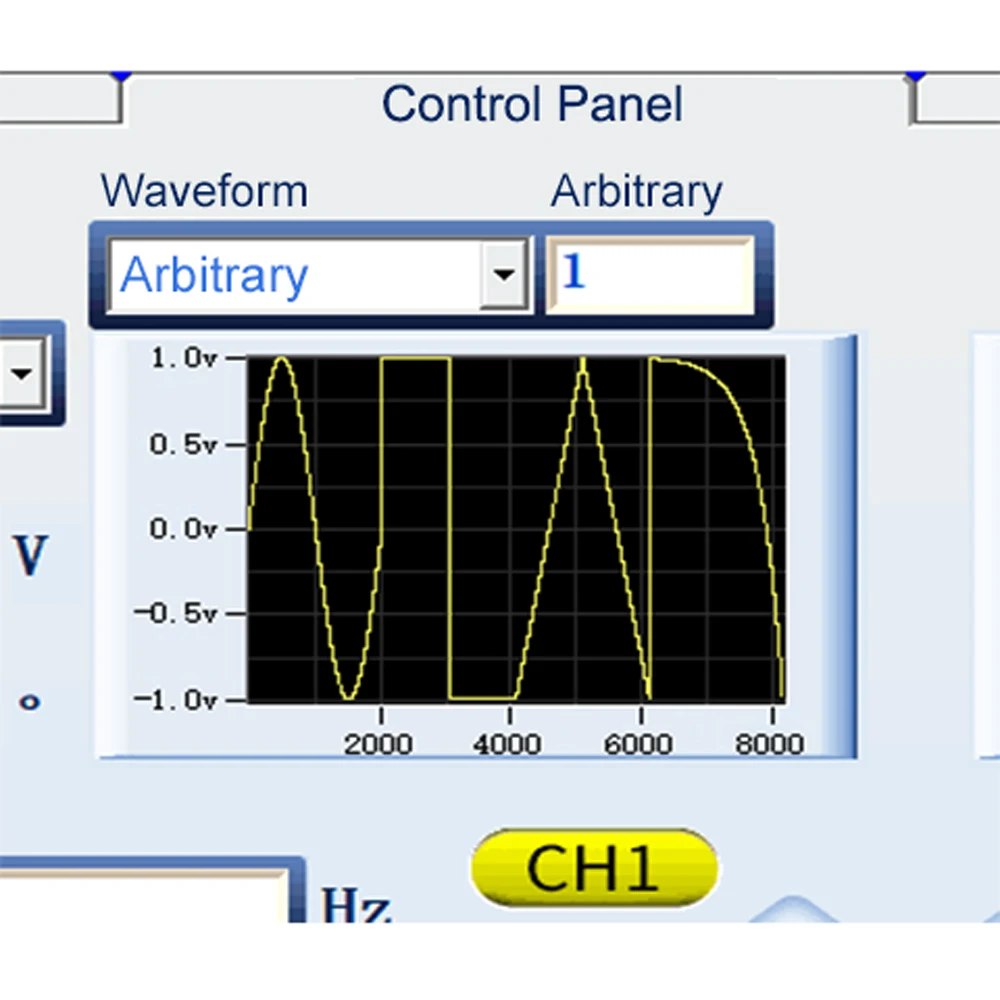

Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции прибор может быть управлением с помощью программного обеспечения ПК (Инструмент можно также завершить все операции без подключения к компьютеру.)

Технические характеристики:
Материал: АБС-пластик
Цвет: серый
Модель: PSG9080
Канал: 2
Максимальная частота синусоидальной волны: 80 МГц
Частота дискретизации: 300MSA/S

Сигналов характеристики:
Длина волны: 8192 точек/каналов
Разрешение волны: 14 бит
Тип формы волны: Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла можно точно установить), треугольная волна, восходящая волна зуба, падающая волна зуба, КМОП волна, уровень постоянного тока, половина волны, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, геометрической подъем, Геометрической осенью, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частота модуляции волны и 99 групп пользовательских форм волны.

Частотные характеристики:
Диапазон частот синусоидальной волны: 1nHz-80MHz
Частотный диапазон квадратных волн: 1nHz-30MHz
Треугольная волна Частотный диапазон: 1nHz-50MHz
Диапазон частоты импульсной волны: 1nHz-30MHz
TTL диапазон частот цифровой волны: 1nHz-20MHz
Частотный диапазон произвольной волны: 1nHz-50MHz
Диапазон регулировки ширины импульса: 5nS ~ 4S
Диапазон регулировки импульсного периода: 10NS ~ 40S
Минимальное разрешение частоты: 1 Гц
Точность частоты: ± 5ppm от 0 до 50 ℃
Стабильность частоты: ± 3ppm в 1 год

Синусоидальная волна спектральная чистота:
Общее гармоническое искажение: ≤ 0.5%(@ 1 кГц, 5Vpp)

Сигнал Характеристики:
Квадратной формы волны:
Время подъема/падения: ≤ 10 нс
Превышение: ≤ 10%
Асимметрия: ≤ 0.1%
Пандус и треугольная волна:
Линейность: ≤ 1% (менее 1 МГц)
Асимметрия: ≤ 1% (менее 1 МГц)
Пульсовой волны:
Ширина импульса: 5nS ~ 4S
Период импульса: 10 нс ~ 40 с
Рабочий цикл: 0.01%-99.99%
Подъем/падение края: ≤ 10 нс
Превышение: ≤ 10%
Произвольной волны:
Длина волны: 8192 точек (8K точек)
Вертикальное разрешение: 14 бит
Минимальное время подъема/падения: ≤ 10 нс
Превышение: ≤ 10%
Произвольный волновой Нелетучий номер хранения: 99

Выход характеристики:
Амплитуда:
Амплитудный диапазон: частота ≤ 1MHz-2mVpp ~ 25Vpp
1 МГц ≤частота <11MHz-2mVpp ~ 10Vpp
11 МГц ≤частота <60MHz-2mVpp ~ 5Vpp
60 МГц ≤частота <80MHz-2mVpp ~ 3.6Vpp
Амплитудное Разрешение: 1mVpp
Амплитудная стабильность: ± 1% ± 1 mVpp (@ 1 кГц, >10 mVpp)
Амплитудная Плоскостность: ± 1% (0.1дб)<10 МГц
± 2% (0.2дб)<10 МГц ~ 50 МГц
± 10% (0,9дб)<50 МГц ~ 70 МГц
± 20% (1,9 дБ)<70 МГц ~ 80 МГц
Смещение постоянного тока:
Офсетная печать диапазон регулировки:-9,99 V-15,00 V
Офсетная печать Разрешение: 0,01 V
Фазы характеристики:
Диапазон регулировки фазы: 0 °-359,9 °
Фазы Разрешение: 0,1 °
Выходного сигнала:
Выходное сопротивление: 50 Ом (номинальное)
Защита: Защита от короткого замыкания

Модуляция характеристики:
Тип модуляции: AM, FM, PM, ASK, FSK, PSK, PWM
AM:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Глубина модуляции: от 0% до 200%
Частота модуляции: от 1 МГц до 1 МГц
FM:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Частота модуляции: от 1 МГц до 1 МГц
Отклонение частоты: 0,1 Гц до 10 кГц
PM:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Отклонение фазы: от 0 до 360 °
Частота модуляции: от 1 МГц до 1 МГц
Интересоваться следующими вопросами:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Задать амплитуду: 0% до 200%
FSK:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: 50% рабочий цикл импульсная волна
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Псевдослучайного изменения рабочей частоты: 0,1 Гц до 80 МГц
PSK:
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Фаза PSK: от 0 до 360 °
PWM:
Несущая волна: Импульсная волна
Волна инверсия: Обычный и обратный
Период импульса: от 0,01 до 40 с
Ширина импульса: от 0001 до 4S
Пакета:
Холостой режим: нулевое положение, положительный максимум, отрицательный максимум
Режим: одиночный, автоматический
Источник запуска: ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)
Количество импульсов: 1-1000000000

Функция измерения и подсчета:
Режим измерения:
Функция измерения: частота, положительная и отрицательная ширина импульса, период, рабочий цикл
Метод соединения: DC, AC
Время ворот: 0,001 S-10,000 S
Режим измерения: низкая частота, высокая частота
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Диапазон амплитуды входного сигнала: 2Vpp ~ 20Vpp
Измерение периода: 10 нс ~ 4S
Ширина импульса: 4S
Диапазон измерения рабочего цикла: 0.01% ~ 99.99%
Счетчик режим:
Диапазон прилавка: 0-4294967295
Метод соединения: соединение постоянного и переменного тока
Метод подсчета: руководство
Входные Характеристики внешней модуляции:
Диапазон амплитуды входного сигнала: 0 ~ 3Vpp
Диапазон частот входного сигнала: DC ~ 200 кГц
Сканирование характеристики:
Канал развертки: CH1 или CH2
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Функция развертки: Частота развертки, амплитуда развертки, обязанность развертки
Режим развертки: линейный, логарифмический
Направление развертки: приращение, уменьшение, круговое перемещение
Частота начала/конца: в соответствии с верхней и нижней границами соответствующей частоты перевозчика
Амплитуда начала/конца: в соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Начало/конец рабочего цикла: в соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Время развертки: 0,01 S-640S
Характеристики контроля напряжения:
Канал управления напряжением: CH1 или CH2
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Функция управления напряжением: контроль частоты, контроль амплитуды и контроль рабочего цикла
Режим развертки: линейный, логарифмический
Частота начала/конца: в соответствии с верхней и нижней границами соответствующей частоты перевозчика
Амплитуда начала/конца: в соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Начало/конец рабочего цикла: в соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Диапазон напряжения: 0-5 В, начальная точка и конечная точка могут быть установлены произвольно
Программирование характеристики:
Режим работы: отладка, нормальный
Хранение: P00-P19
Номер программирования: 00-99
Время программирования: один серийный номер время программирования 0-99S

Общие характеристики:
Дисплей:
Экран: 3,5 дюймов TFT цветной ЖК-дисплей дисплей
Разрешение: 320*480
Цвет: 64K истинный цвет
Хранение и нагрузка:
Количество: 100 групп
Местоположение: от 00 до 99 (по умолчанию загружается информация о месте хранения 00)

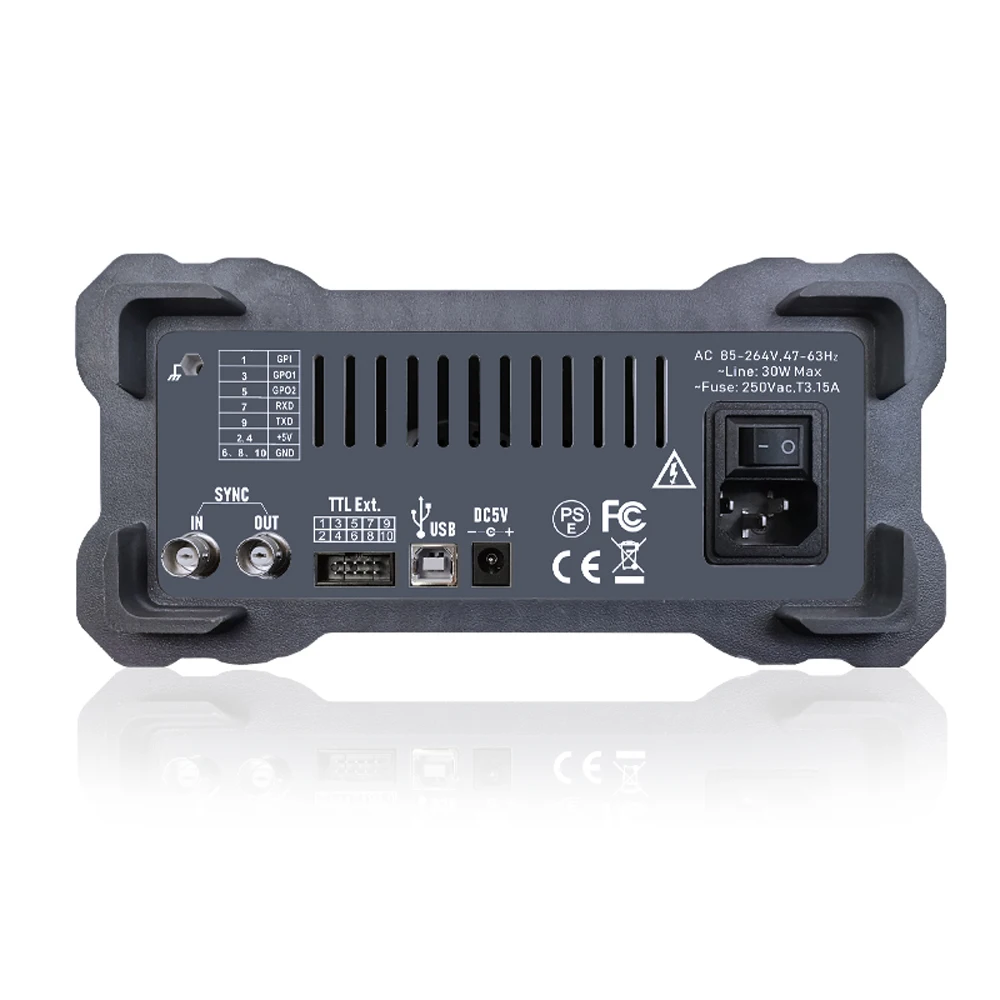

Интерфейс:
Метод интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: последовательный порт с режимом уровня TTL, удобный для вторичного развития
Скорость связи: Стандартный 115200BPS
Протокол: с помощью командной строки, протокол открыт
Мощность:
Мощность переменного тока: Напряжение питания: 85-264 в, 47-63 Гц
Потребляемая мощность: менее 30 Вт
Предохранитель: 250 В переменного тока, T3.15A
Разъем питания постоянного тока: питающее напряжение/ток: DC5V ± 0,5 V 3A
Защита окружающей среды:
Температура: 0 ~ 40 ℃
Влажность: Влажность <80%

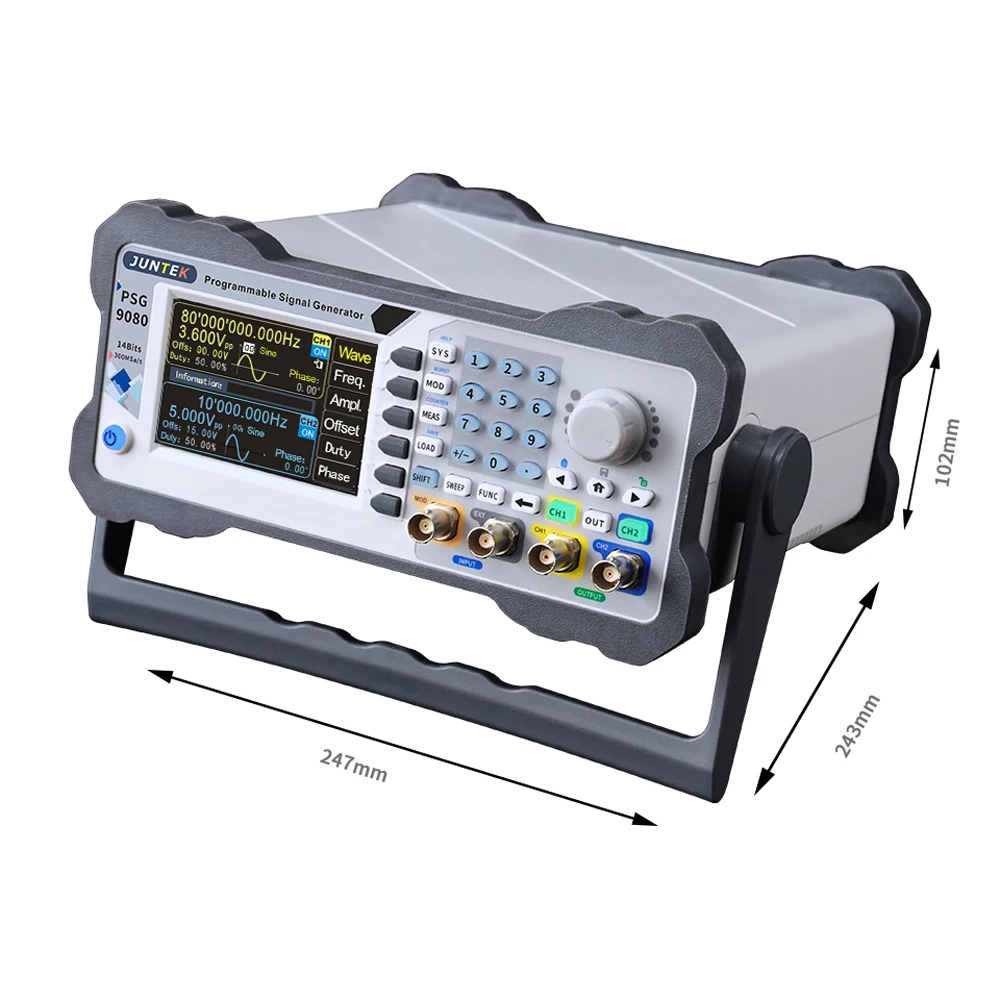

Размер товара: 247*243*102 мм/9,7*9,6 * 4.0in
Вес изделия: 1030 г/2,3 фунта
Размер посылка: 425*275*215 мм/16,7*10,8 * 8.5in
Посылка, вес: 1985 г/4,4 фунта

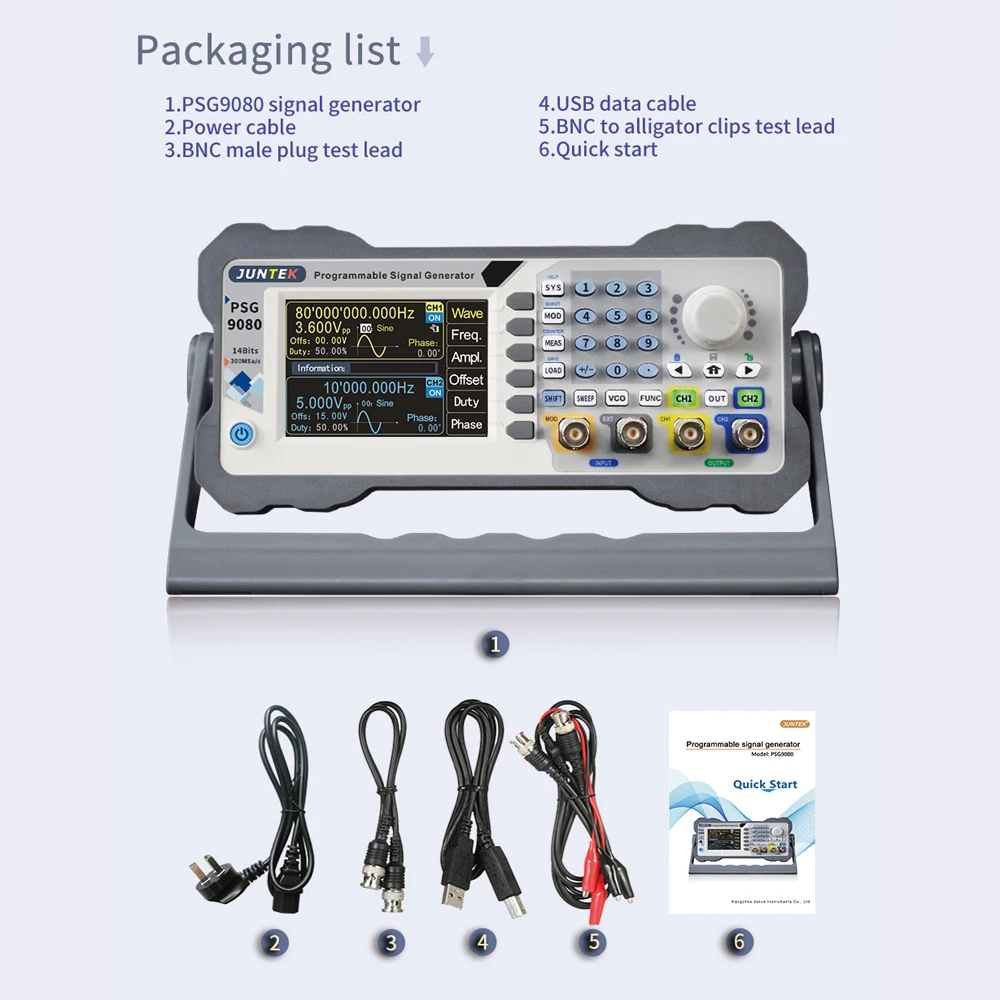

Упаковочный лист:
1 * генератор сигналов
1 * кабель питания
1 * Адаптер питания
1 * BNC штекер тестового свинца
1 * USB кабель для передачи данных
1 * BNC для аллигатора зажимы тестового свинца
1 * Руководство пользователя
