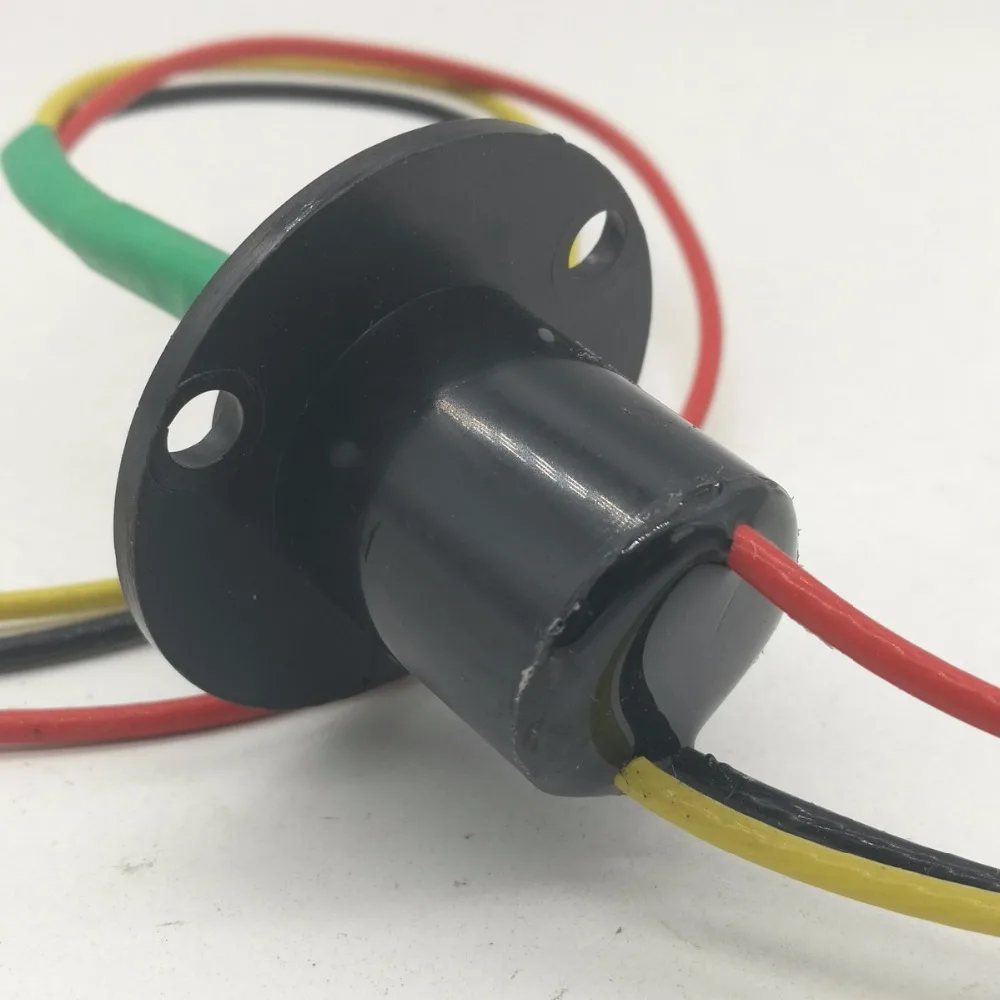

3-жильный разъем SRC0320 20 А диаметр 22 мм 500 об/мин | Строительство и ремонт

3-жильный разъем SRC0320 20 А диаметр 22 мм 500 об/мин | Строительство и ремонт

Что такое скользящее кольцо?

Выскальзывающее кольцо в электрической конструкции, когда деталь станка нуждается в 360 свободном непрерывном вращении, выводы должны быть подключены к вращающейся детали, тогда электроинженеры решают проблемы обмотки проводов. В это время им требуется электрическое поворотное соединение, которое обычно называется выскальзывающими кольцами для вращения и передачи мощности и/или данных.

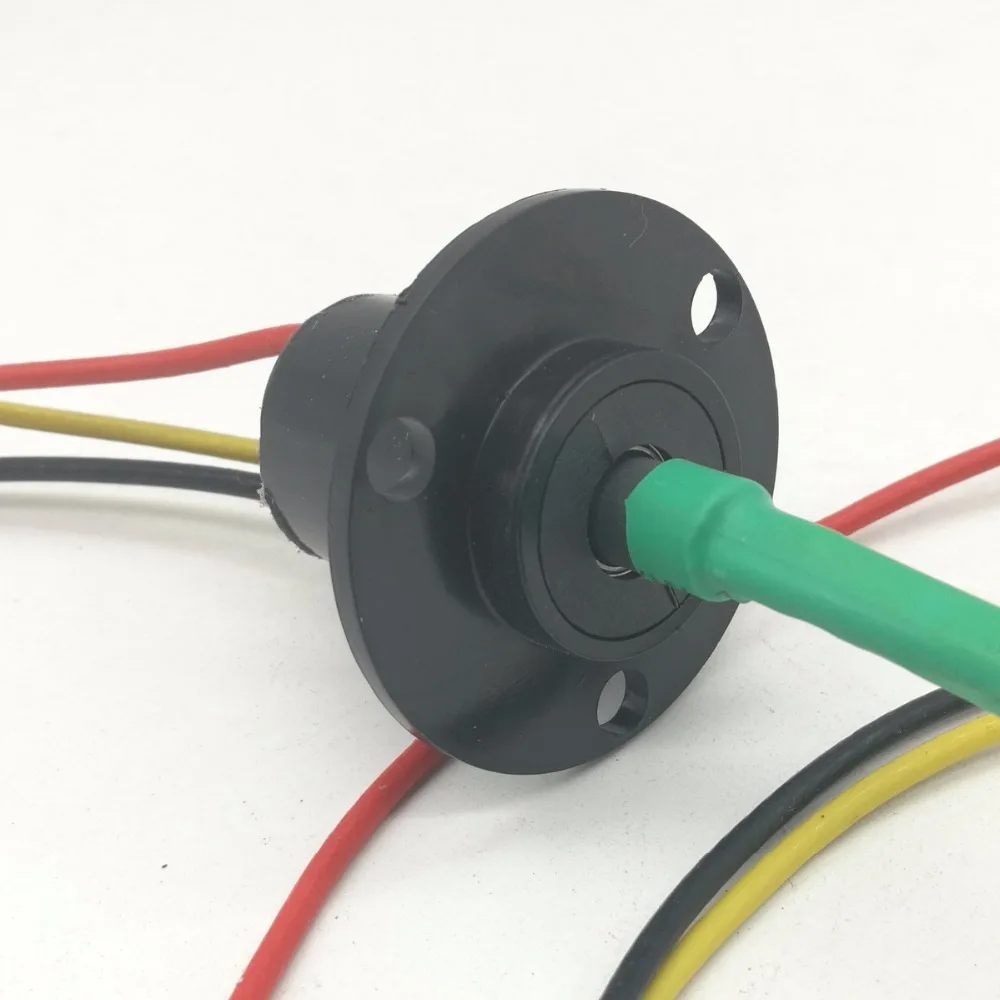

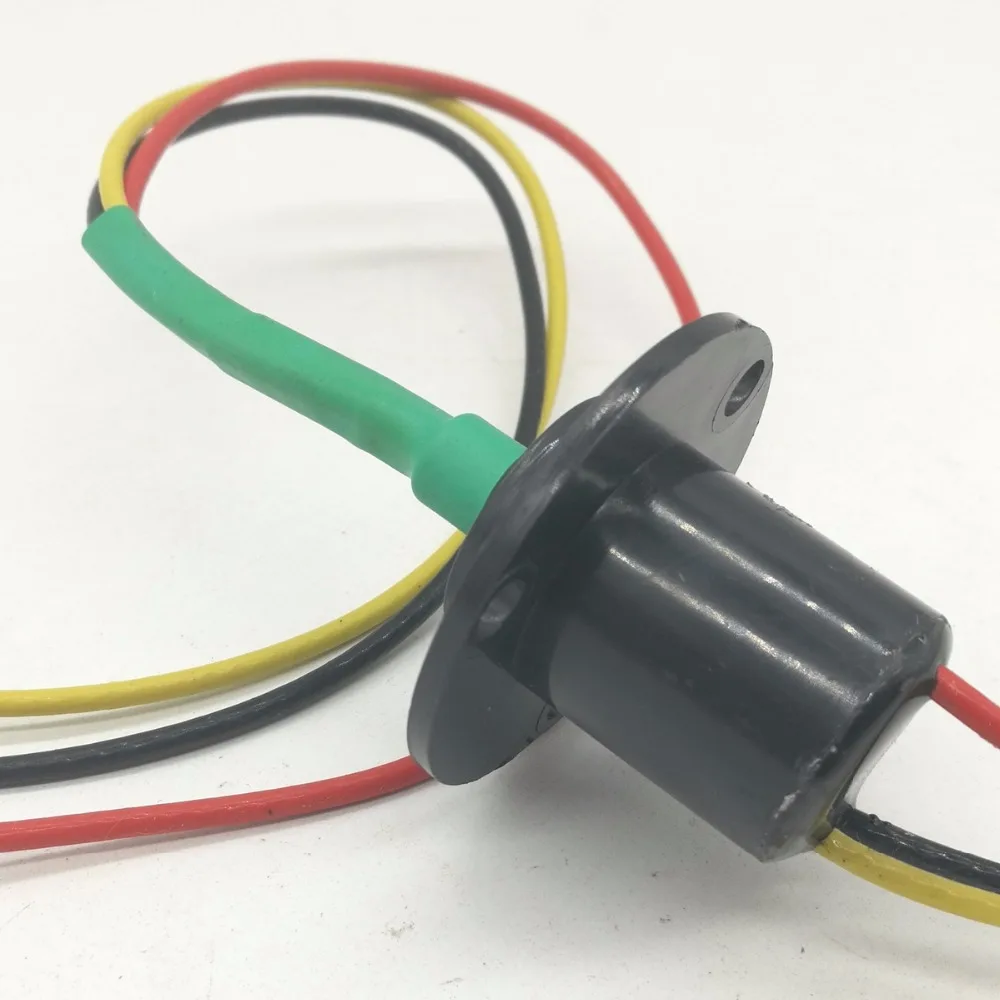

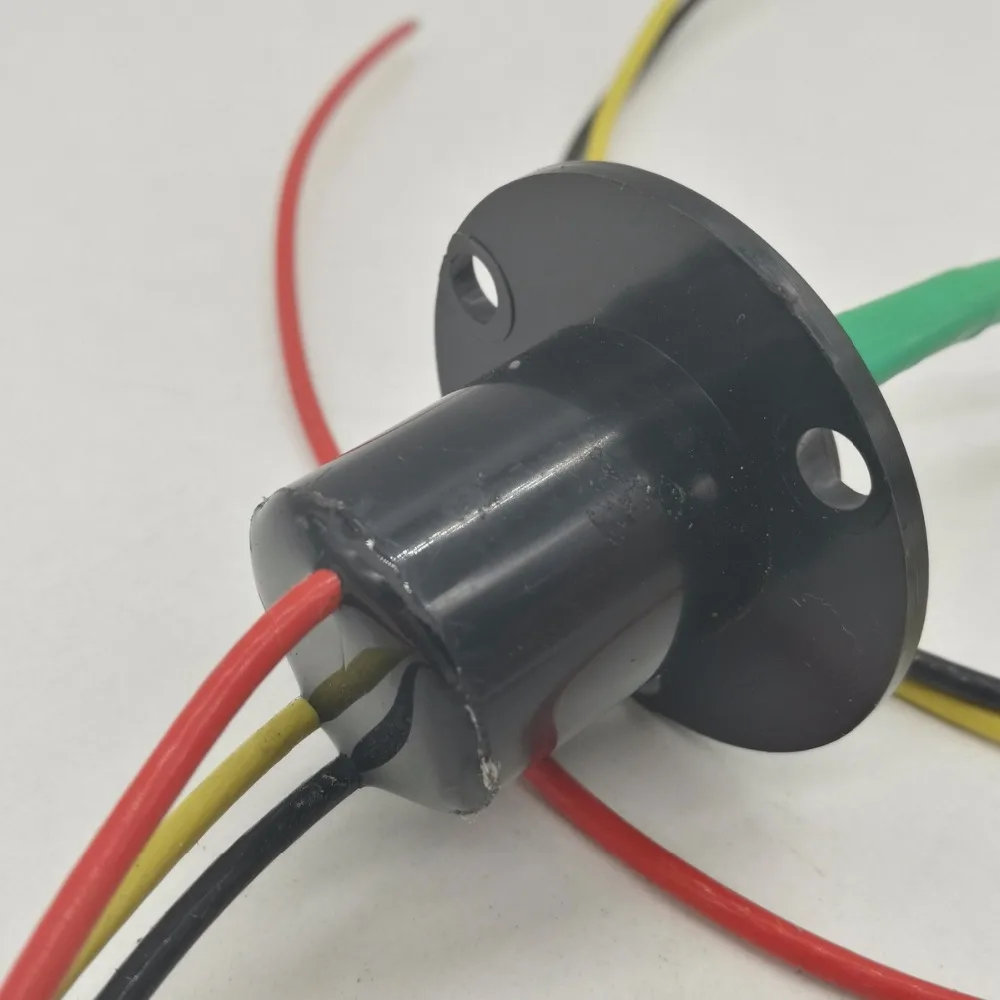

3 * 20A кольца скольжения ветровой турбины, кольцо скольжения ветрогенератора

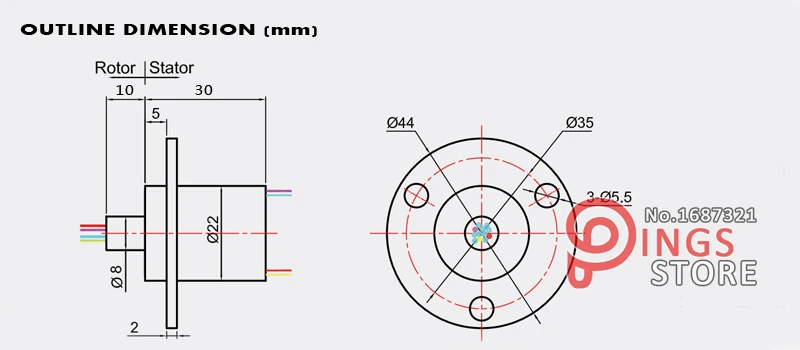

2015AMP скользящие кольца сOd22 мм. Вы можете увидеть рисунок с датой, как показано ниже:

·Канал: 3 провода
·Ток: 20А
·Напряжение: 0-240 В постоянного тока/В переменного тока
·Максимальная скорость: 250 об/мин
·Материал корпуса: пластик
·Крутящий момент: 0,06 Н · м
·Срок службы> 60 миллионов об/мин (речь идет о скорости работы)
·Электрический шум <10 миллиом
·Контактное сопротивление <20 м миллиом (AWG12 #, 300 мм)
·Прочность на сжатие 1000VDC @ 50hz
·Размер провода
·Диэлектрическая прочность 1000 МОм @ 600 В постоянного тока
·Длина провода: 300 мм
·Рабочая температура: от-40 ° C до 70 ° C
·Класс защиты IP51
·Уровень удара MIL-SID-810E
·Влажность при эксплуатации: от 10% до 85% относительной влажности

1.Почему выбираются скользящие кольца

Производитель скользящих колец, поставщик скользящих колец, Китай. В электрической конструкции, когда деталь машины нуждается в 360 непрерывном вращении без ограничений, выводы должны быть подключены к вращающейся детали, тогда электроинженеры решают проблемы обмотки проводов. В это время им требуется электрическое поворотное соединение, которое обычно называется выскальзывающими кольцами для вращения и передачи мощности и/или данных.

Варианты конфигурации скользящего кольца включают тип барабана или тип блина.В барабанных скользящих кольцах каждое кольцо лежит вдоль оси барабана, как резьба на болте, например, наши продукты серии SRC, SRH, сто.В конфигурации блин кольца концентрические, как канавки на фонографе, например, наши продукты серии SRP.В настоящее время большинство покупателей выбирают скользящие кольца барабанного типа. Только при высоких пределах они выбирают тип блинов.

В соответствии с требованиями к установке, мы обычно предоставляем тип подшипника и тип сквозного отверстия.
1. Покупатели, знакомые С нескользящими кольцами, могут выбрать подходящие модели в соответствии с предоставленными каталогами. Если нужная вам модель не содержится в каталогах, пожалуйста, сообщите нам свои технические требования, и наши инженеры разработают для вас специально.
2. Клиенты, которые впервые используют скользящее кольцо, могут связаться с нашими инженерами, и они решат ваши вопросы.

Производитель скользящих колец, поставщик скользящих колец, Китай. Вообще говоря, часть цепи-ротор, а часть блока щеток-Статор. Вращение скользящего кольца является двунаправленным, и нет никаких различий, вращается ли цепь или щеточный блок. Что касается того, какая часть используется в качестве ротора, то она определяется способами установки.

При выборе скользящих колец следует учитывать следующие важные Технические характеристики:
1. Рабочая скорость об/мин
2. Цепи, сигнальные кольца (цепь, кольцо и способ-синонимы. Если есть обратный путь или земля, то это отдельная цепь. В некоторых скользящих кольцах цепь может использоваться в любом случае и считается только один раз.)
3. Максимальное напряжение и ток для силовых цепей и сигнальных цепей.
4. Тип сигнала (очень важно)
5. Рабочая температура
6. Класс IP (требования к герметизации)

Из каталогов видно, что многие наши продукты могут реализовать сочетание мощности и сигнала.

Точное скользящее Кольцо представляет собой компонент с плотными выводами в небольшом пространстве. Различные сигналы концентрированы в кольце скольжения, поэтому эффект взаимной индуктивности и взаимной переносимости будет отличным. Поскольку контактная часть щетки и цепи не может быть экранирована, емкость соединения будет чрезвычайно серьезной.

Наши скользящие кольца могут передавать все распространенные сигналы средней и низкой частоты, сигналы освоения шины и т. д.
Такие как Inter Bus, Can-Bus, Profibus, RS422, RS485, управление PLC, цифровое/имитация видео, цифровое аудио, километровая Эфирная сеть, сигналы датчика температуры и веса, И так далее.

Да, можем. Мы уже успешно применили оборудование к радарам. Если у вас есть подробные требования, свяжитесь с нашими инженерами, и они вам помогут.

Да. Расстояние передачи сигнала обычно короткое. Мы сотрудничаем с Нидерландской компанией и разработали скользящее кольцо, сочетающее электричество и оптическое волокно. Эта модель скользящих колец может передавать сигналы с большой емкостью, и у нас есть массовое производство по низкой цене.

Наше противоскользящее кольцо широко используется в военных целях, например, в разведывательных летательных аппаратах, обнаружении радаров, пушечной системы, радиолокационной антенны и ракетной АТС.
