Микро SD карты мини TF кард-ридер для SPI интерфейс с выходом 5V/3 3 V преобразователь

Микро SD карты мини TF кард-ридер для SPI интерфейс с выходом 5V/3 3 V преобразователь

Этот модуль (адаптер карты MicroSD)-это модуль чтения и записи карт Micro SD. Через файловую систему и Драйвер интерфейса SPI система микроконтроллера может считывать и записывать файлы на карту MicroSD. Пользователи Arduino могут напрямую использовать sd-карту, которая поставляется с Arduino IDE для завершения инициализации и чтения и записи карты

Для получения информации скопируйте url-адрес сетевого диска Baidu для загрузки: http://pan.baidu.com/s/1i3A9gxv

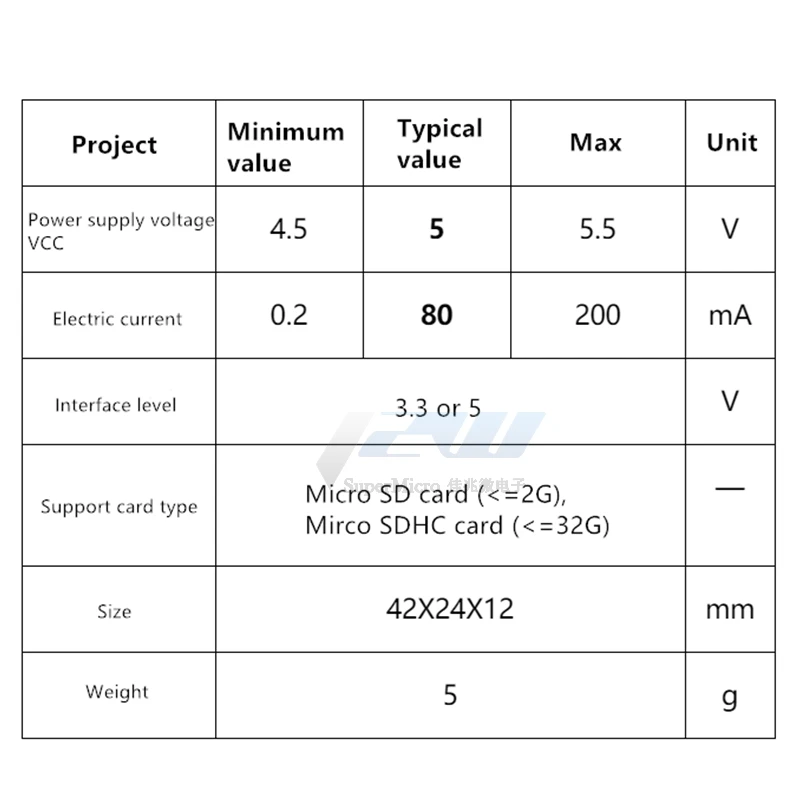

Характеристики модуля:

1. Поддержка карты Micro SD, карты Micro SDHC (высокоскоростная карта) 2. Схема преобразования встроенного уровня, то есть уровень интерфейса может быть 5 В или 3,3 В 3. Источник питания составляет 4,5 В ~ 5,5 В, а встроенный 3,3 В регулятор напряжения 4. Интерфейс связи является стандартным интерфейсом SPI 5,4 M2 позиционирование винтов отверстия для легкой установки

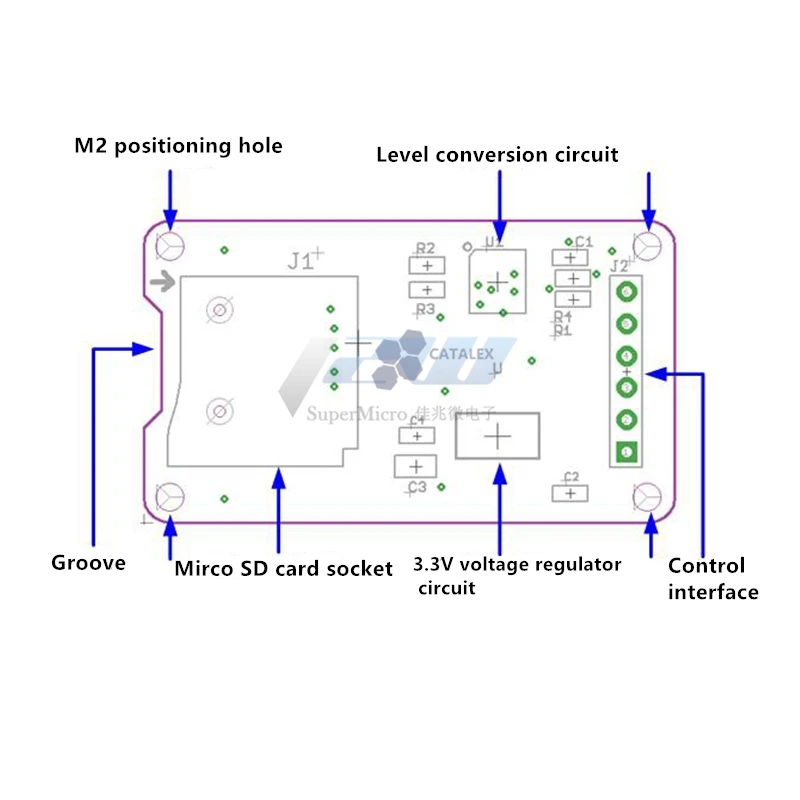

Интерфейс модуля карты Micro SD показан на рисунке ниже:

Интерфейс управления: в общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND наземный, VCC источник питания, MISO, MOSI, SCK шины SPI, И CS-это сигнальный штырь выбора чипа; 3,3 В схема стабилизации напряжения: 3,3 В выход стабилизации напряжения LDO-это источник питания чипа преобразования уровня и карты Micro SD; Схема преобразования уровня: сигнал к Micro sd-карте преобразуется в 3,3 В, а сигнал MISO от MicroSD к интерфейсу управления также преобразуется в 3,3 В. Как правило, системы микроконтроллера AVR могут считывать этот сигнал; Держатель карт Micro SD: это самоэластичный держатель для карт, который удобен для вставки и удаления карт. Позиционирование отверстия: 4 М2 позиционирование винтов отверстия с диаметром 2,2 мм, что делает модуль простым в установке и положении и реализовать сочетание между модулями
