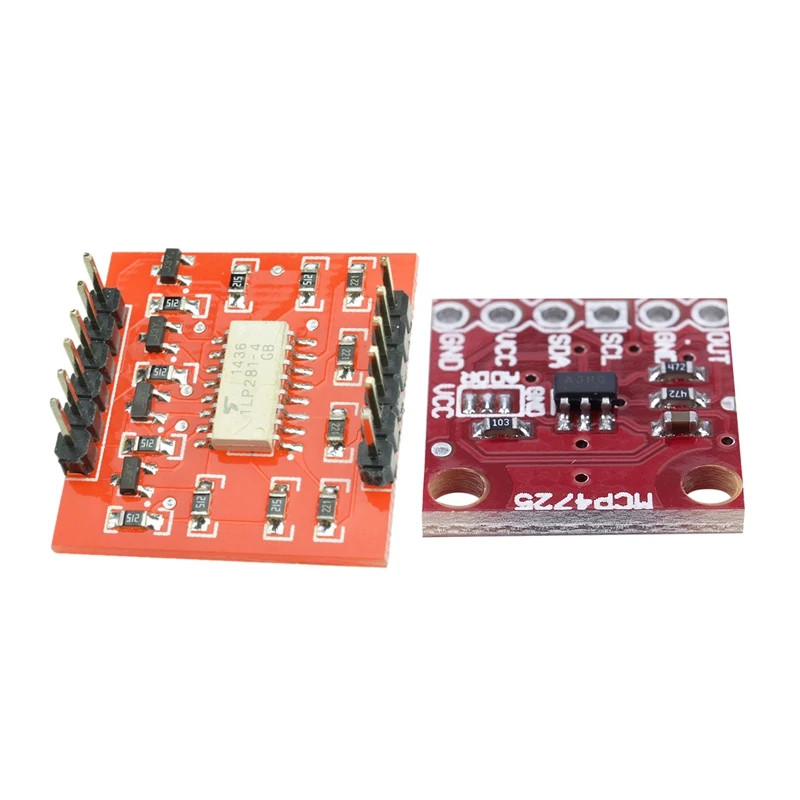

1 шт. 4-канальный модуль для платы расширения Arduino и 1 шт. модуль DAC макетная плата с линейной иглой
Эта плата изолирует системы, создавая тип электрического шумоизоляции между устройствами

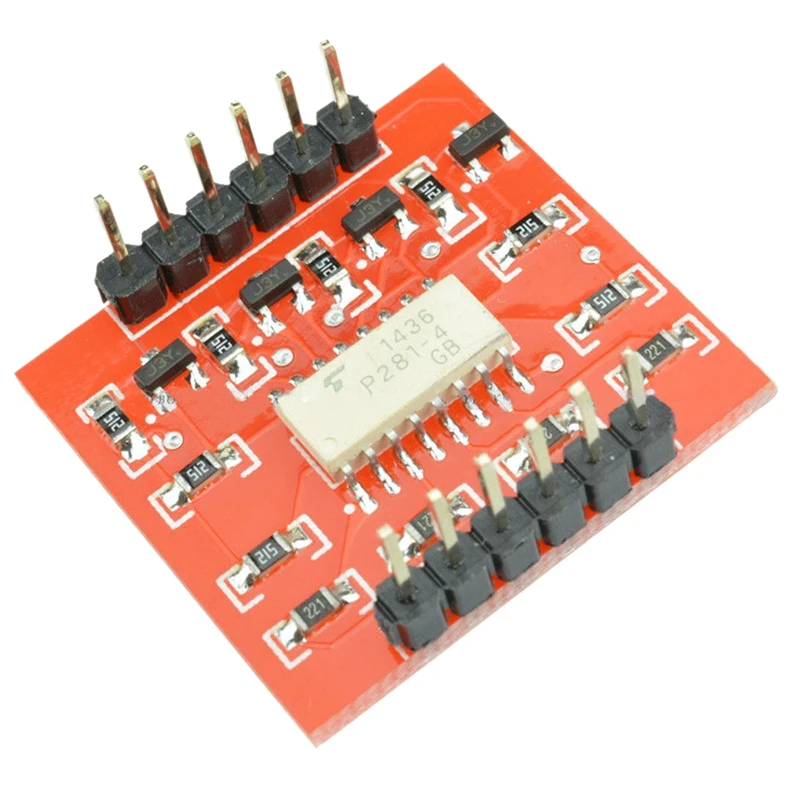

Эта разделительная панель использует оптоизолятор TLP281 и дискретные транзисторы для исправления логики. Поставляется с четырьмя каналами.
Отлично подходит для использования в шумных схемах, где сигнальные линии требуют электрической изоляции, нормальный светодиодный опто-изолятор будет инвертировать логику сигнала.
Например, использование микрокомпьютера с одним чипом 3 в или 5 В напряжение 9 В или 12 В контроль напряжения
HVCC максимум не более 24 В.
Выходной ток OUT1 / OUT2 / OUT3 / OUT4 равен самому большому HVCC/5,1 K,
Максимальный ток поглощения 500 мА

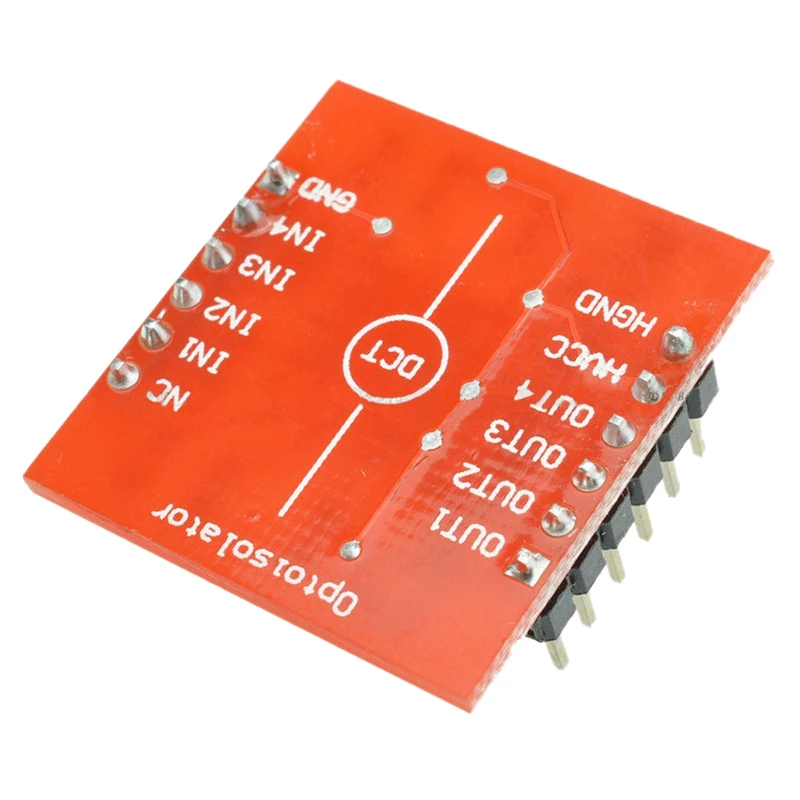

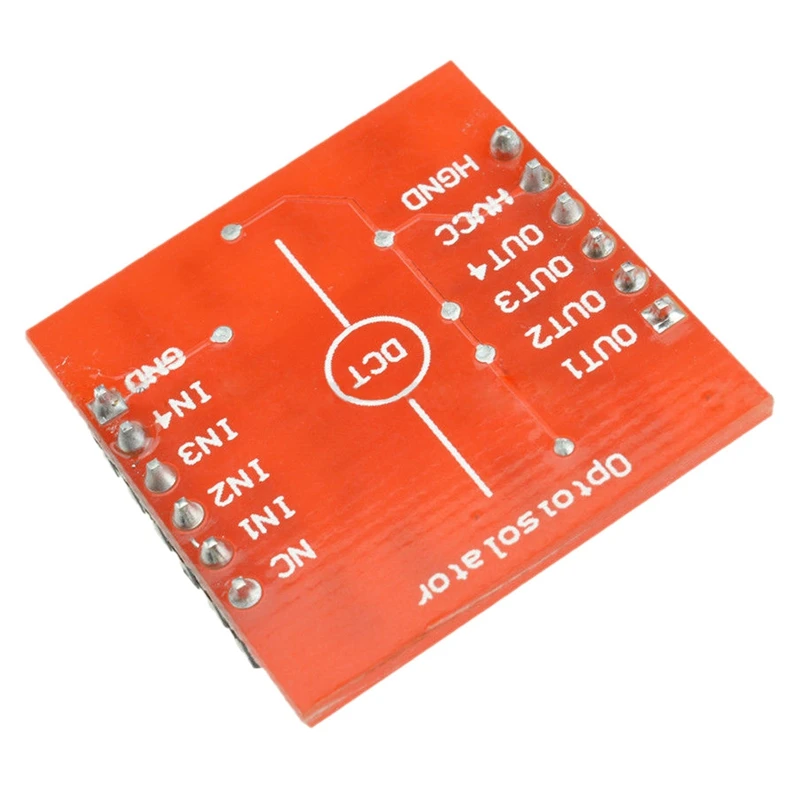

Вход: 1 / IN2 / IN3 / IN4, SCM или для порта Arduino IO,
GND с микрокомпьютером с одним чипом или для подключения платы Arduino GND.
1 / IN2 / IN3 / IN4 соответственно Управляйте OUT1 / OUT2 / OUT3 / OUT4
Выход: OUT1 / OUT2 / OUT3 / OUT4
Выход: HVCC: Подключение контролируется анодом высокого напряжения,
HGND подключение контроль высокого напряжения анода, размер PCB: 25*24 мм/0,98*0,94 дюйма

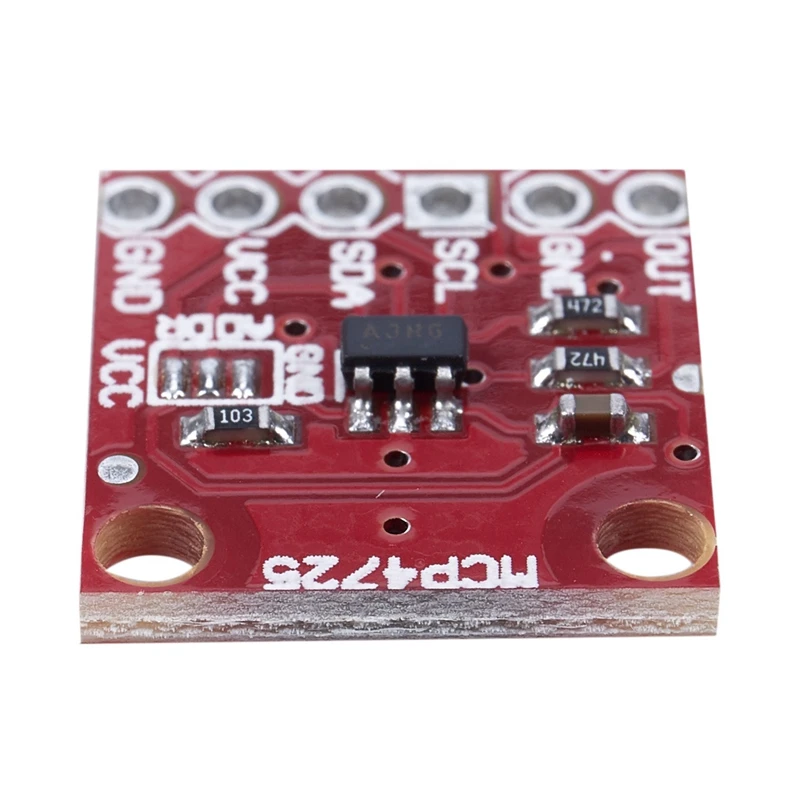

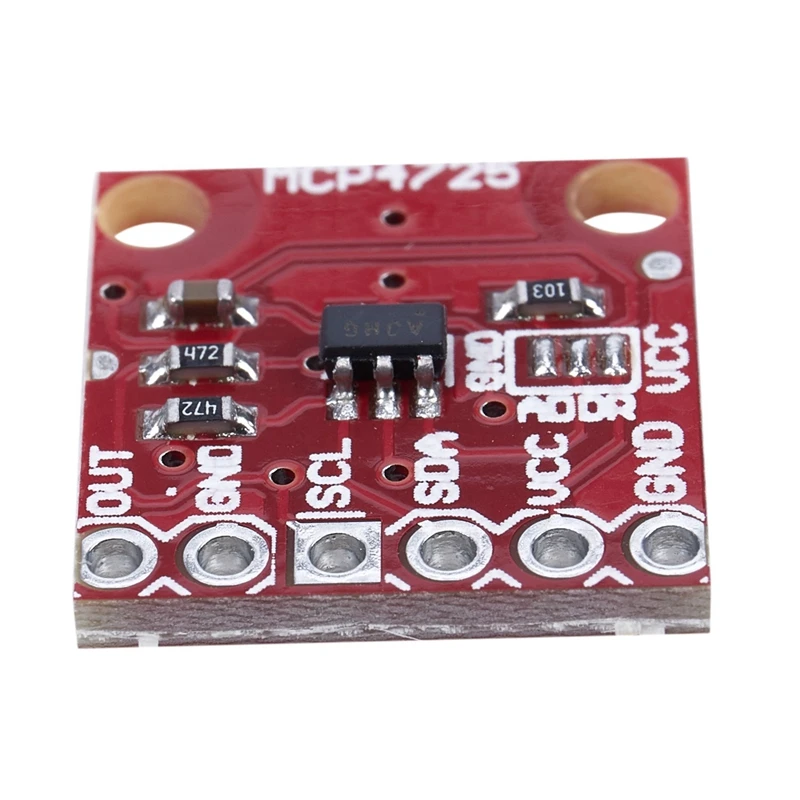

Эта плата разбивает каждый штифт, вам нужно будет получить доступ и использовать MCP4725, включая GND и сигнальные штифты для подключения к осциллографу или любому другому устройству, которое вам нужно подключить к плате.

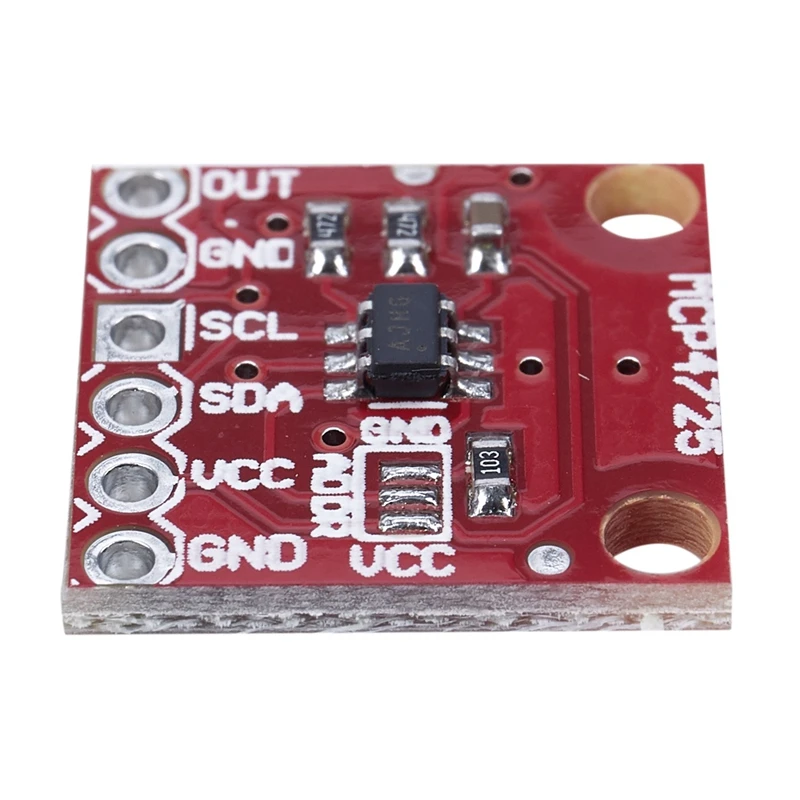

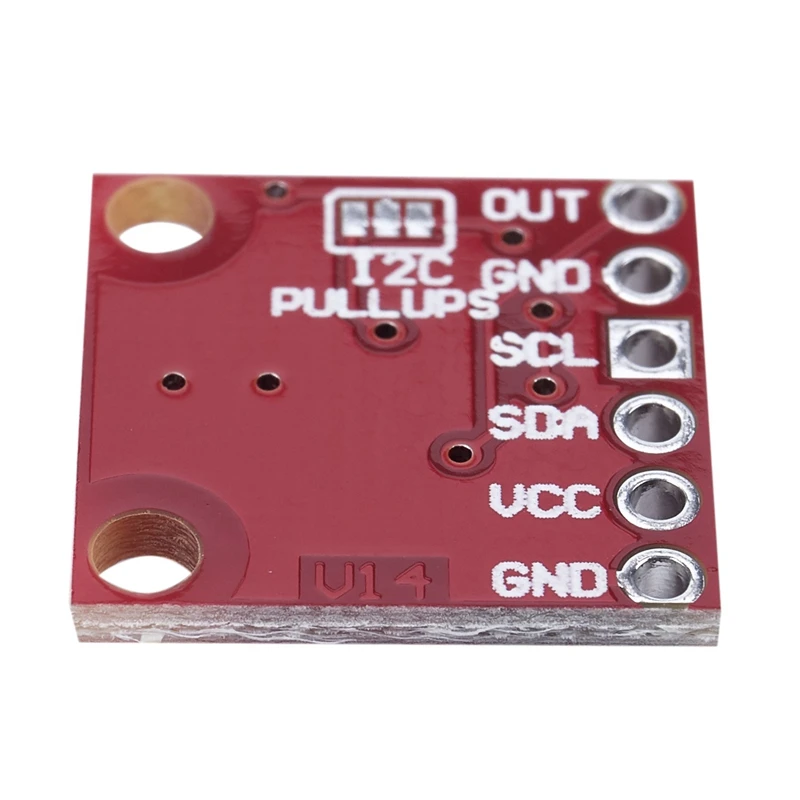

Также на борту находятся SCL, SDA, VCC и другой GND для вашего основного I2C pinout. Кроме того, если вы хотите иметь более одного MCP4725 в автобусе, выдвижные резисторы на этой плате могут быть отключены, просто Проверьте руководство по подключению в разделе документов ниже для инструкций и советов по этому вопросу.
Характеристики: 12-битное разрешение
12C интерфейс (стандартный, быстрый и высокоскоростной поддерживается), 2,7 В до 5,5 В питания, внутренний EEPROM для хранения настроек
Размер: 2,0*1,2 см/0,79*0,47 дюймов
Материал: CCL
Цвет: красный

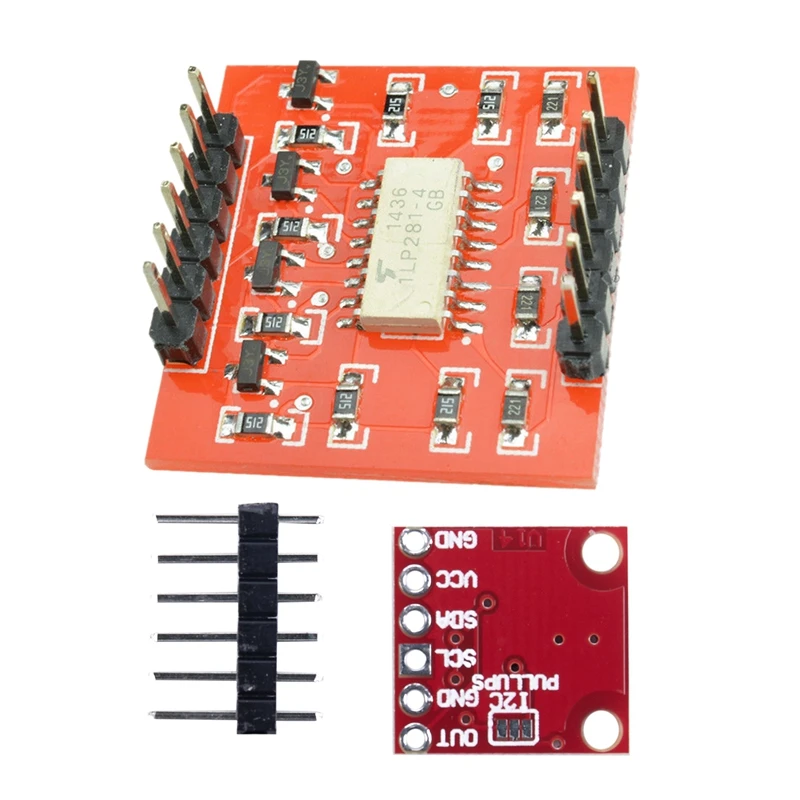

Посылка:
4-канальный модуль для платы расширения Arduino-1 шт.

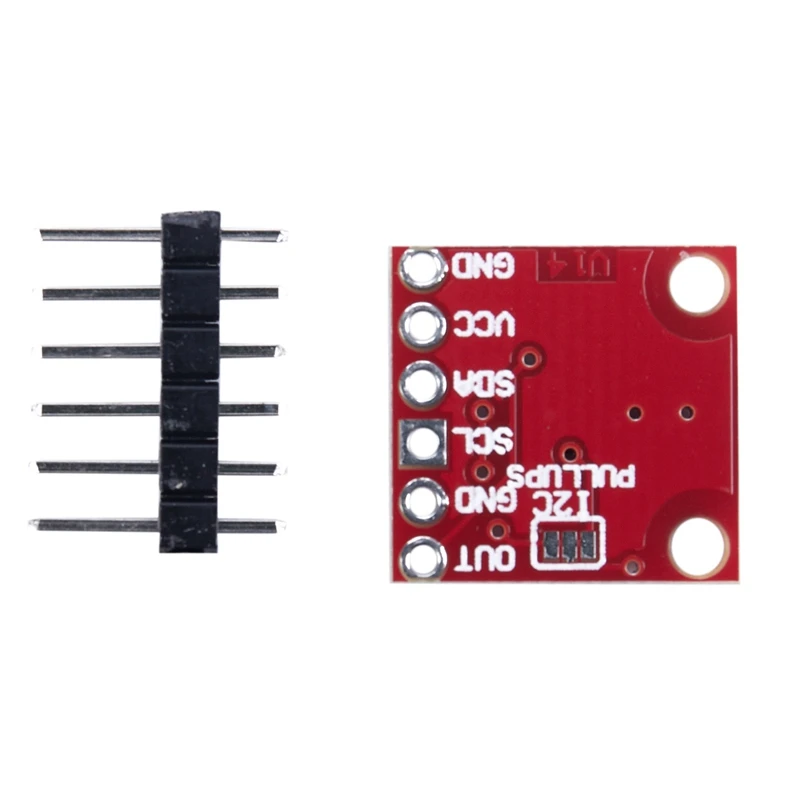

1 * Модуль DAC Development Board
1 * рядная игла
Только вышеуказанная посылка, другие товары не включены.
