Цифровой осциллограф с полосой пропускания 100 МГц и интерфейсом USB OTG 2 канальный

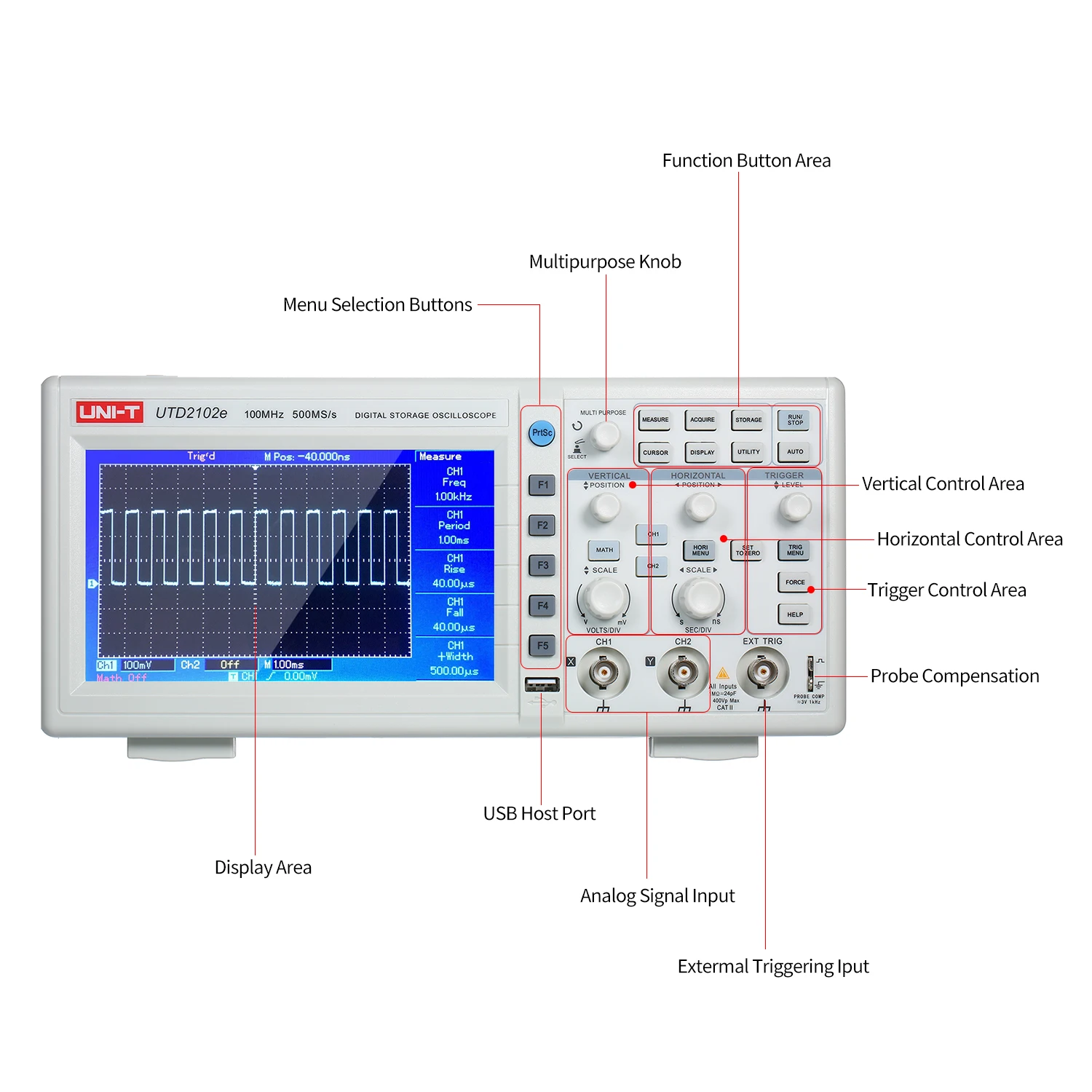

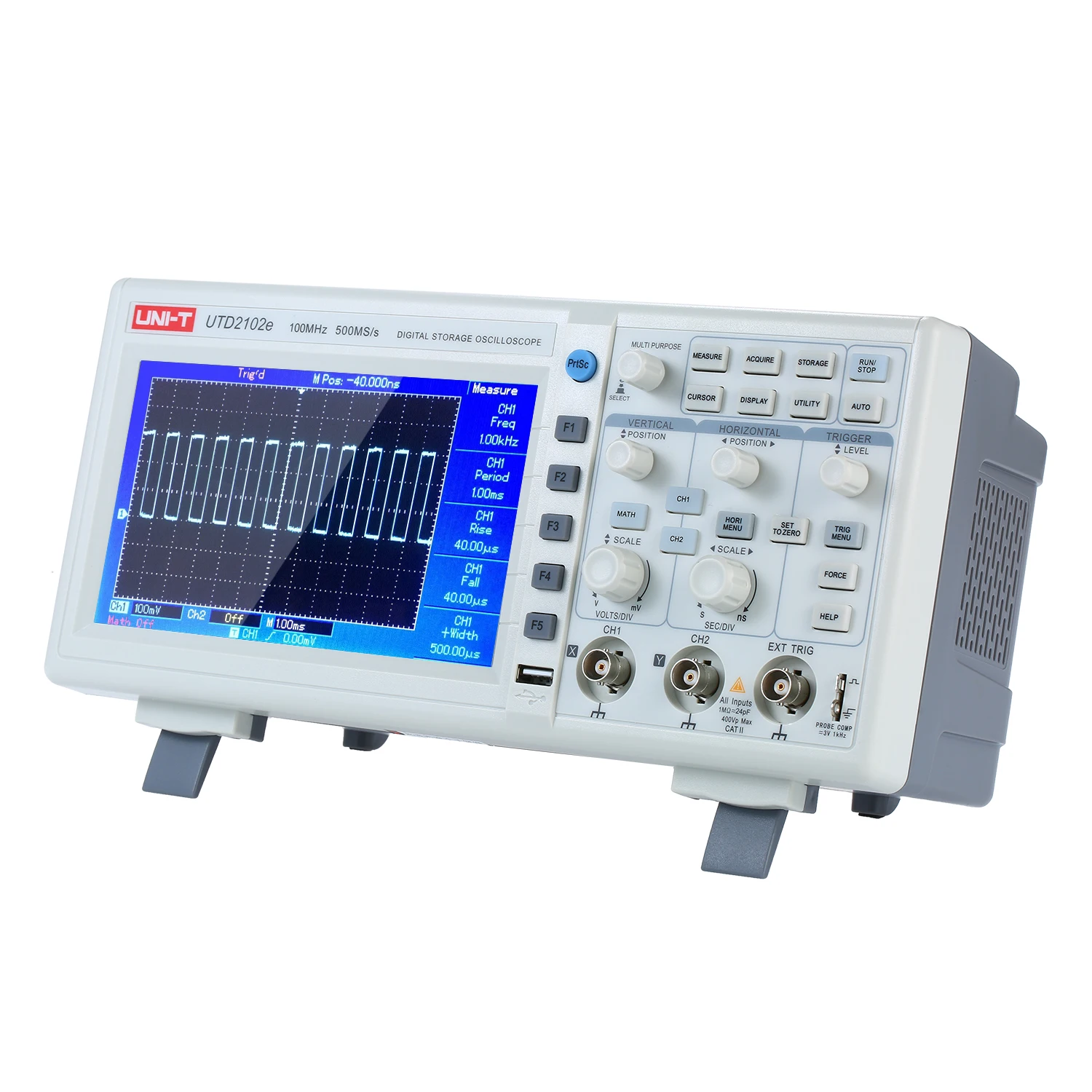

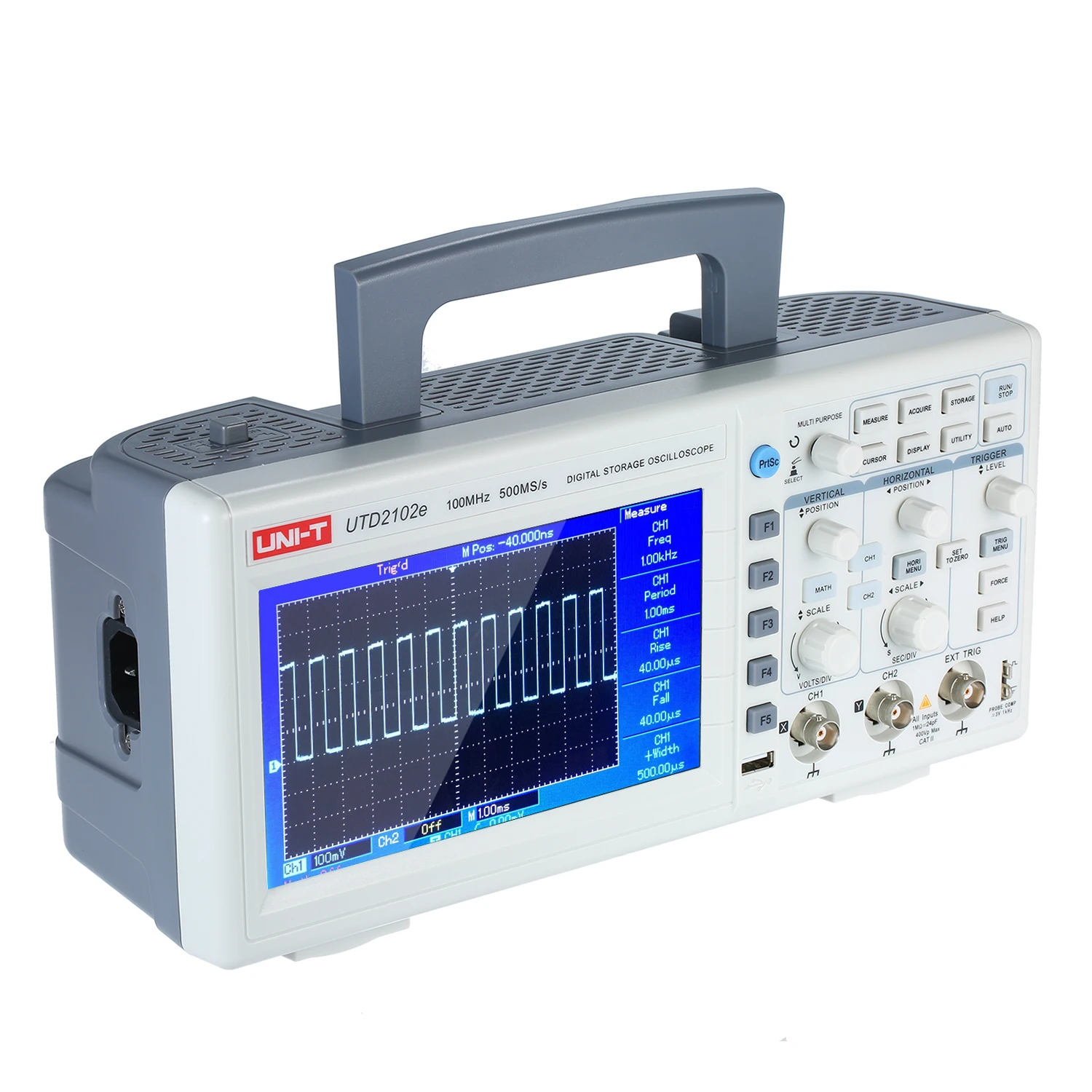

UNI-T UTD2102e цифровой осциллограф с большим 7 "дисплеем и 100 МГц полоса пропускания, 32K длина записи для 2 канала с самой высокой 500 мс/с частота дискретизации. Это широко используемый электронный измерительный инструмент, может трансформировать невидимые электрические сигналы в видимые изображения, чтобы люди могли изучать изменения различных электрических явлений.

Особенности:

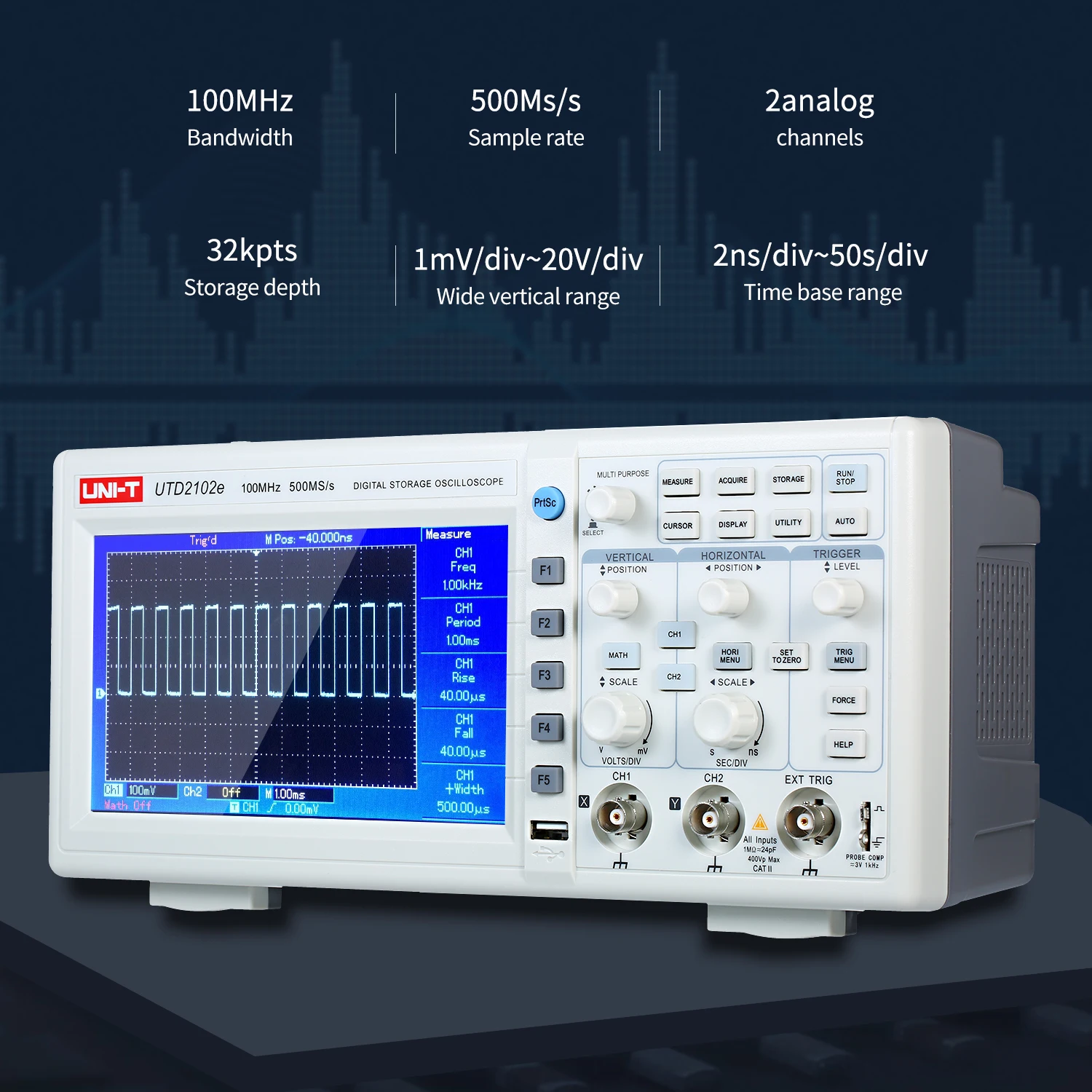

Широкий и чувствительный Scopemeter --- подача заявки на 100 МГц полос пропускания; 500 мс/с в режиме реального времени Частота дискретизации; Двойные аналоговые каналы Широкий вертикальный диапазон 1 мВ/div ~ 20V/div.
Быстрый удобный цифровой захват --- с функцией копирования для быстрой передачи данных; Длина записи до 32K и запись формы волны до 1000 экрана.
Надежный электронный измерительный инструмент --- высокая точность и широкий диапазон измерений отвечают различным требованиям анализа.
Простота в использовании --- поддержка usb-накопителя plug-and-play. Связь с компьютером и дистанционное управление через usb-устройство. Доступно многоязычное меню с несколькими функциональными кнопками для быстрой работы.
Большой Дисплей более легкого чтения --- 7 дюймовый большой на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Дисплей с 800 × 480 пикселей RGB, большой и vivid больше, модель контрольный и анализировать работу более легкой.

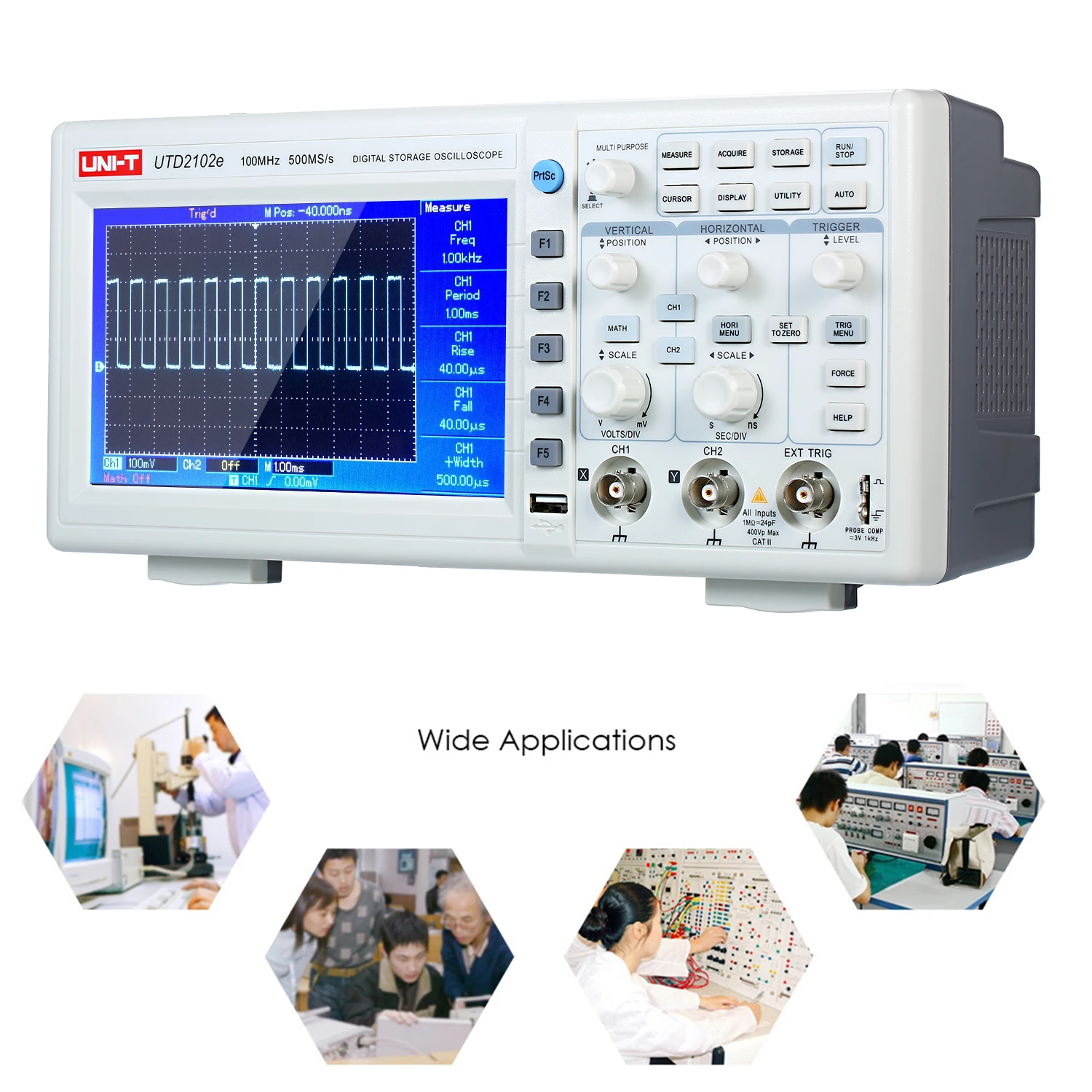

Широкое применение --- отладка электронных замыканий/тестирование цепи/проектирование и производство/обучение и обучение/техническое обслуживание и тестирование автомобилей.

Технические характеристики:

Модель UTD2012e Канал 2 Пропускная способность 100 МГц Приобретение режимов В режиме реального времени Частота дискретизации 500 мс/с Эквивалент для отбора проб 50GS/s Средний 2 канала одновременно, может противостоять среднему 2 n раз. И n = 1 ~ 8 положительных целых чисел можно выбрать. Вход Вход муфта DC, AC и GND Вход сопротивление 1 & Mu;Ω ± 2%, параллельно 20pF ± 3pF Зонд коэффициент затухания 1 ×,10 ×,100 ×,1000 × Макс. Вход Напряжение 400 В (DC + ACpeak, 1 & Mu; Input Входное сопротивление)(10:1 затухание зонда) Канал изоляции Более чем 40:1 Задержка времени канала (типичная) 150ps По горизонтали Интерполяция Sin (x) / x Объем памяти 32K Горизонтальные весы (s/div) 2ns/div ~ 50s/div, шаг за шагом 1-2-5 Частота дискретизации/точность реле времени ± 50ppm(any≥ 1ms интервал времени) Горизонтальный Дисплей 12div Интервал (△T) Один: ± (1 интервал времени + 50ppm × Чтение + 0.6ns) Точность (Полная Полоса пропускания) Среднее ≥ 16 : ±(1 интервал времени + 50ppm × Чтение + 0.4ns) Вертикальный Вертикальное разрешение (A/D) 8 бит (2 канала одновременно) Горизонтальный Чувствительный диапазон (V/div) 1 мВ/див-20 в/див (в BNC) Перемещения диапазон ± 10div Вертикальные полосы частот 100 МГц Низкочастотная характеристика (AC муфта, -3 дБ) ≤ 5 Гц (более BNC) Время рейса (BNC типичный) ≤ 3.5ns DC усиления точность Поскольку вертикальная чувствительность составляет 1МВ ~ 5мв/див: ± 4%
(Режимы приобретения или приобретения средней стоимости); Поскольку вертикальная чувствительность составляет 10 мВ/див ~ 20 В/див: ± 3%
(Режимы приобретения или приобретения средней стоимости); Точность измерения постоянного тока (режимы приобретения среднего значения) Вертикальное смещение = 0 и N≥ 16:
±(5% × Чтение + 0.1div + 1mV) и выберите 1mV/div или 2mV/div;
±(4% × Чтение + 0.1div + 1mV) и выберите 5mV/div;
±(3% × Чтение + 0.1div + 1mV) и выберите 10mv/div ~ 20V/div. Вертикальное смещение и ne; 0 и N≥ 16:
±[3% × (Чтение + вертикальное смещение) +(1% × вертикальное смещение)]+ 0.2div) Набор из 5 мВ/div до 200 мВ/div + 2mV; Заданное значение от 200 мВ/div до 20V/div + 50mV 。 Разница в напряжении (& Delta;V) точность измерения
(Средний метод приобретения) При одинаковой настройке и состоянии Возьмите значение averege для ≥ 16 волновой формы захвата, Разница в напряжении между любыми двумя точками формы волны (& Delta;V):±(3% × Чтение + 0.05div) Триггер Триггер чувствительный 1div Триггер диапазон уровня Внутренний ± 5 делений от центра экрана EXT ± 3V Средний Уровень срабатывания (Типичный) Точность нацелена на сигнал вверх и dowm times≥ 20ns Внутренний ±(0.3div ×V/div)(± 4 деления от центра экрана) EXT ±(6% заданное значение + 40мв) Триггер способность Режим Nomal/Scan, предварительная/Задержка запуска, предпусковая глубина регулируется Выпуск диапазон 100ns ~ 1.5s Установите уровень до 50% (Типичный) Работайте при входном сигнале singnal frequency≥ 50 Гц Край Тип Подъем, осень, подъем и осень Режим запуска (>, < , =) + Бандаж,(>, < , =) -бандаж Уровень триггера 20ns-10s CH1 триггер Край, пропускная способность CH2 триггер Край, пропускная способность Измерение Курсор Руководство по эксплуатации △V, и △T между курсорами, 1/& Delta;T(Hz) Трек Значение напряжения и значение времени точки формы волны Авто Позволяет курсору отображаться при автоматическом измерении Автоматическое измерение Vpp, Amplitude, Vmax, Vmin, Vtop, Vbase, Vmed, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Осеннее время, + ширина, -Width, + обязанность,-обязанность, задержка A & rarr;B, задержка A & rarr;B, Сигналов математика +, -, ×, ÷, Invert Коробка для хранения 20 сигналов, 20 видов настроек, BMP БПФ Окно Hanning, Hamming, Biackman-Harris, прямоугольная Образец Точка 1024 точек Лиссажу
Рисунок Пропускная способность 100 МГц Разность фаз ± 3 градуса Выходное напряжение (типичное) Около 3 в, нагрузка от пика до пика ≥ 1 МОм Частота (обычная) 1 кГц Дисплей Дисплей 7 дюймов TFT ЖК-дисплей, 800 × 480 пикселей RGB Сигналов Регулируемый светильник для сигнала Язык Китайский упрощенный, китайский традиционный, английский, португальский, испанский, французский, голландский, немецкий, русский Другое Функция записи сигналов Экран 1000, может временно храниться или храниться на флэш-накопителе USB Frequencycouter 6-bit hardware frequencycouter Экран копия Функция копирования экрана с одной клавишей Частота (обычная) 1 кГц Стандартный конфигурации USB-OTG: для цифрового хранения и общения с ПК Тип штекера ЕС/Великобритания/США (опционально) Питание 220V (вилка стандарта ЕС/Великобритания вилка), 110 вольт постоянного тока (штепсельная Вилка стандарта США) в переменного тока, 50/60 Гц Мощность потребления <50W Предохранитель 2A, класс, 250V Температура Рабочая температура: 10 ℃ ~ + 40 ℃; Температура хранения:-20 ℃ ~ + 60 ℃ Включите увлажнитель <35 ℃:90% RH,+ 35 ℃ ~ + 40 ℃:≤ 60% RH Высота над уровнем моря Рабочая высота 2000 м; Высота хранения 15,000 м Товар Размеры 350*145*115 мм/13,8*5,7 * 4.5in Чистая Вес 1793 г/63,2 унций Pacakge Вес 2644 г/93,3 унций

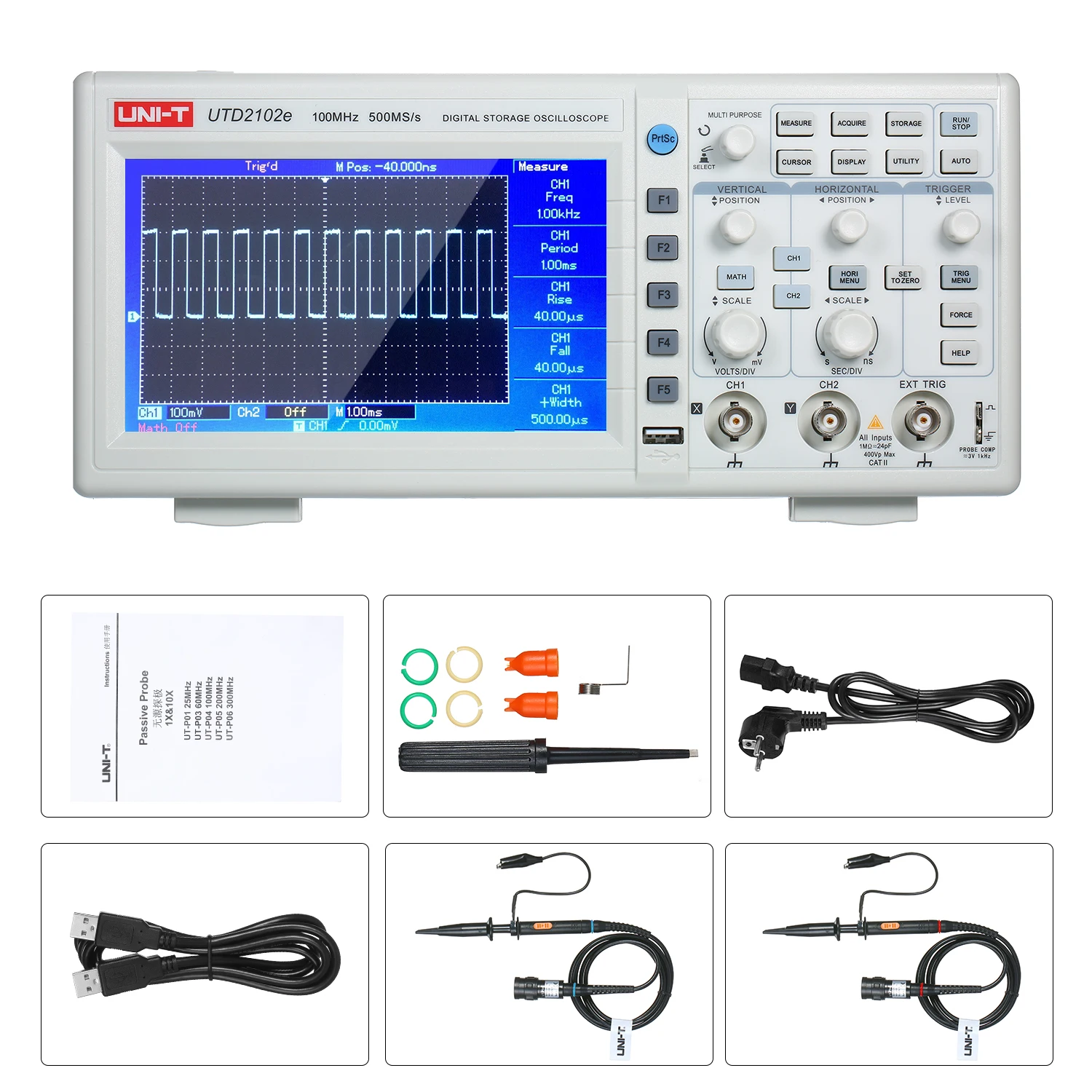

Посылка список:
1 * UNI-T UTD2102e цифровой осциллограф
2 * зонд
1 * Мощность шнур
1 * USB кабель
1 * посылка аксессуара
1 * Руководство (на английском языке)
1 * ПК программное обеспечение CD
