FRM01 синхронизация/Задержка/цикл/самоблокировка/релейный модуль управления/18

FRM01 синхронизация/Задержка/цикл/самоблокировка/релейный модуль управления/18

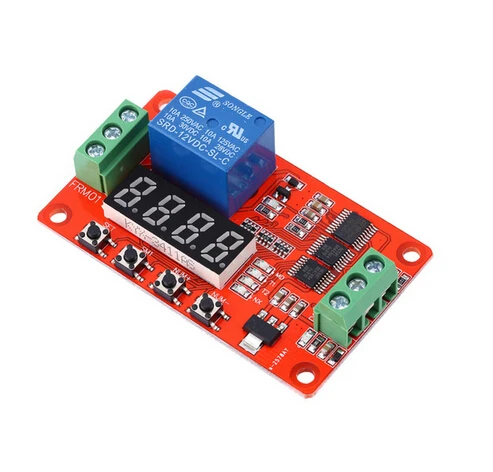

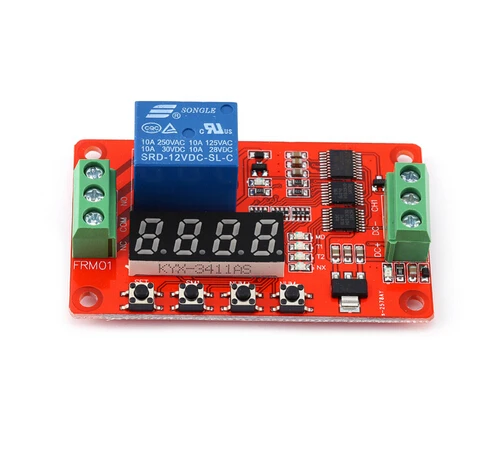

Frm01многофункциональный релейный модуль управления, разработанный для пользователей с различными потребностями, микро-контроллер принимается в качестве главного блока управления, функция preset18, и модуль принимает подлинное реле мощности высокого качества, высокомощный Транзистор высокого напряжения, красный, синий сигнальный индикатор, тканевые образцы, чтобы рассмотреть полную, стабильную работу, можно широко использовать в различных случаях управления питанием.

\
Функциональные характеристики:

\
1. Новая версия upgrade2.0, модульная функция от earlier8 A, увеличенная на 18 A, отвечает большим требованиям приложений;

\
2. Добавить функцию обратного подключения источника питания, модуль не будет поврежден из-за неправильного источника питания;

\
3. Модуль питания высокого напряжения принимается, заменяет предыдущий дискретный источник питания, система более Стабильная и надежная;

\
4. Увеличение 0,1 секундной функции таймера, Точность синхронизации определяется с помощью previous0.1 секунд, Upgrade0.01 секунд;

\
5. Чтобы увеличить функцию автоматического энергосбережения, пользователь может самостоятельно установить

Функция модуля

Пользователи могут нажимать кнопки и отображать, выберите следующее18. Одна из функций s, функциональные параметры могут быть установлены и сохранены, вы также можете просмотреть параметры текущей функции. Настройка параметров времени минимум 0,1 секунды, точность лучше, чем у 0,01 секунды, о конкретных настройках инструкции по эксплуатации, может к запросу поставщика.

Советы: функция1-8 включение питания, которое является самостоятельным стартером, Function9-18 нужен высокоуровневый импульсный сигнал (высокая продолжительность не коротких 20 мс, то же самое применяется в дальнейшем) для запуска.

\
Функция1:
\
Время приема: после включения, задержкиРеле времени T1, T1 In0.1 Seconds-270 часов регулируется, интерфейс toch1a высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

\
Функция2:
\
Отключение синхронизации: реле оснастки при включении, задержкаРеле времени T1 выключено, T1 In0.1 Seconds-270 часов регулируется, интерфейс ToCH1 высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

Функция3:

Время оснастки и отключения: после включения питания, реле сначала не сосать сотрудничество, задержка времениРеле T1 оснастки после прибытия; Пикап timeT2 после прибытия реле выключено, задержка timeT1 AndT2 In0.1 секунд-270 часов регулируется, интерфейс ToCH1 высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

\
Функция4:
\
Отключение времени от большего количества вдохов в контракте: после включения питания, реле немедленно поднимается, время задержкиT1 после прибытия реле выключено; off-timeT2 реле после прибытия, задержка timeT1 AndT2 In0.1 секунд-270 часов регулируется, интерфейс ToCH1 высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

\
Функция5:
\
Бесконечный режим синхронизации1: после включения питания, реле сначала не всасывает сотрудничество, задержка timeT1 реле оснастки после прибытия; Пикап timeT2 после прибытия реле выключено, затем повторите вышеуказанное состояние, задержите timeT1 AndT2 In0.1 секунды-270 часов регулировки, интерфейс ToCH1 высокоуровневый импульсный сигнал, вы можете перезапустить вышеуказанные функции;

\
Функция6:
\
Бесконечный режим синхронизации2: после включения питания, реле немедленно пикап, задержка timeT1 после прибытия реле выключено; off-timeT2 реле оснастки после прибытия, затем повторите вышеуказанное состояние, задержка timeT1 AndT2 In0.1 секунды-270 часов регулируемая, интерфейс ToCH1 высокоуровневый импульсный сигнал, вы можете перезапустить вышеуказанные функции;

\
Функция7:
\
Ограниченный режим синхронизации цикла1: в функциональном 5 на основе увеличения количества циклов функции, в этом caseT1 AndT2 In0.1 Seconds-9999 Seconds регулируемый, количество cyclesNX In1-9999 между регулируемыми, интерфейс ToCH1 высокоуровневый импульсный сигнал, вы можете перезапустить вышеуказанные функции;

\
Функция8:
\
Ограниченный режим синхронизации цикла2: в функциональном 6 на основе увеличения количества циклов функции, в этом caseT1 AndT2 In0.1 Seconds-9999 Seconds регулируемый, количество cyclesNX In1-9999 между регулируемыми, интерфейс ToCH1 высокоуровневый импульсный сигнал, вы можете перезапустить вышеуказанные функции;

\
Функция9:
\
Режим блокировки реле: к релеCH1 интерфейс высокоуровневый импульсный сигнал, реле, отключение другого высокоуровневого импульсного сигнала.

\
Функция10:
\
Режим пускового реле: к релеCH1 интерфейс высокого уровня сигнала, реле, высокое исчезновение, реле выключено.

\
Функция11:
\
Синхронизация запуска: реле не работает после включения питания,CH1 интерфейс высокоуровневый импульсный сигнал, DelayT1 реле времени, T1 In0.1 Seconds-270 часов Регулируемый, интерфейс RepeatCH1 высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

\
Функция12:
\
Отключение триггера: реле не работает после включения питания,CH1 интерфейс высокоуровневый импульсный сигнал, реле, DelayT1 реле времени выключено, T1 In0.1 Seconds-270 часов регулируется, интерфейс RepeatCH1 высокоуровневый импульсный сигнал, повторяет вышеуказанные функции;

\
Функция13:
\
Синхронизация и отключение: реле не работает после включения питания,CH1 интерфейс высокого уровня импульсного сигнала, задержка timeT1 реле оснастки после прибытия; Пикап timeT2 после прибытия реле выключено, задержка timeT1 AndT2 In0.1 Seconds-270Hours регулируется, интерфейс RepeatCH1 высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

\
Функция14:
\
Отключение и кнопка запуска: реле не работает после включения питания,CH1 интерфейс высокого уровня импульсного сигнала, реле немедленно пикап, задержка timeT1 после прибытия реле выключено; off-timeT2 реле оснастки после прибытия, задержка timeT1AndT2 In0.1 Seconds-270 часов регулируемая, интерфейс repech1 высокоуровневый импульсный сигнал, повторите вышеуказанные функции;

\
Функция15:
\
Бесконечный режим синхронизации1: реле не работает после включения питания, интерфейс ToCH1 высокоуровневый импульсный сигнал, задержка реле timeT1 после прибытия; пикап timeT2 после выключения реле, затем повторите вышеуказанное состояние, задержите timeT1 AndT2 In0.1 Seconds-270 часов, повторите 1 интерфейс высокоуровневого импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

\
Функция16:
\
Бесконечный режим синхронизации2: реле не работает после включения питания, интерфейс ToCH1 высокоуровневый импульсный сигнал, реле немедленно поднимается, задержка timeT1 после отключения Реле; off-timeT2 реле оснастки после прибытия, затем повторите вышеуказанное состояние, задержите timeT1 AndT2 In0.1 секунд-270 часов Регулируемый, повторитель 1 интерфейс высокого уровня импульсный сигнал, вы можете перезапустить вышеуказанные функции;

\
Функция17:
\
Ограниченный режим синхронизации цикла1: В функционале 15 на основе увеличения количества циклов функции, в этом caseT1 AndT2 In0.1Seconds-9999 Seconds регулируемый, количество циклических NX In1-9999 между регулируемыми, интерфейс RepeatCH1 высокоуровневый импульсный сигнал, вы можете перезапустить вышеуказанные функции;

\
Функция18:
\
Ограниченный режим синхронизации цикла2: в функционале 16 на основе увеличения количества циклов функции, в этом caseT1 AndT2 In0.1Seconds-9999 Seconds регулируемый, количество cyclesNX In1-9999 между регулируемыми, интерфейс RepeatCH1 высокоуровневый импульсный сигнал, вы можете перезапустить вышеуказанные функции;

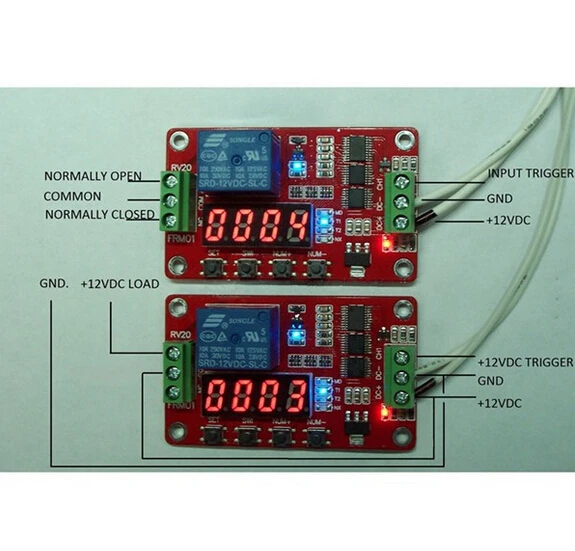

Интерфейс модуля

\
Модуль управления терминалом: есть3 линейный интерфейс, все интерфейсы имеют Проводные клеммы, простота использования
\
1. Постоянный ток: постоянный ток, источник питания с положительным электродом (есть 5 В, 12 В и 24 В на выбор)
\
2. DC-:DC отрицательный полюс источника питания
\
3. CH1: входной интерфейс обнаружения, активный высокий

\
Релейный выход: есть3 линейный интерфейс, все интерфейсы имеют Проводные клеммы
\
1. НЕТ: реле нормально открытый интерфейс, реле приостановлено до закрытия, pick-upCOM1 короткого замыкания
\
2. COM: общий интерфейс реле
\
3. NC: реле нормально замкнутого интерфейса, реле оснастки спереди и COM1 короткого замыкания, пикап после свисания
