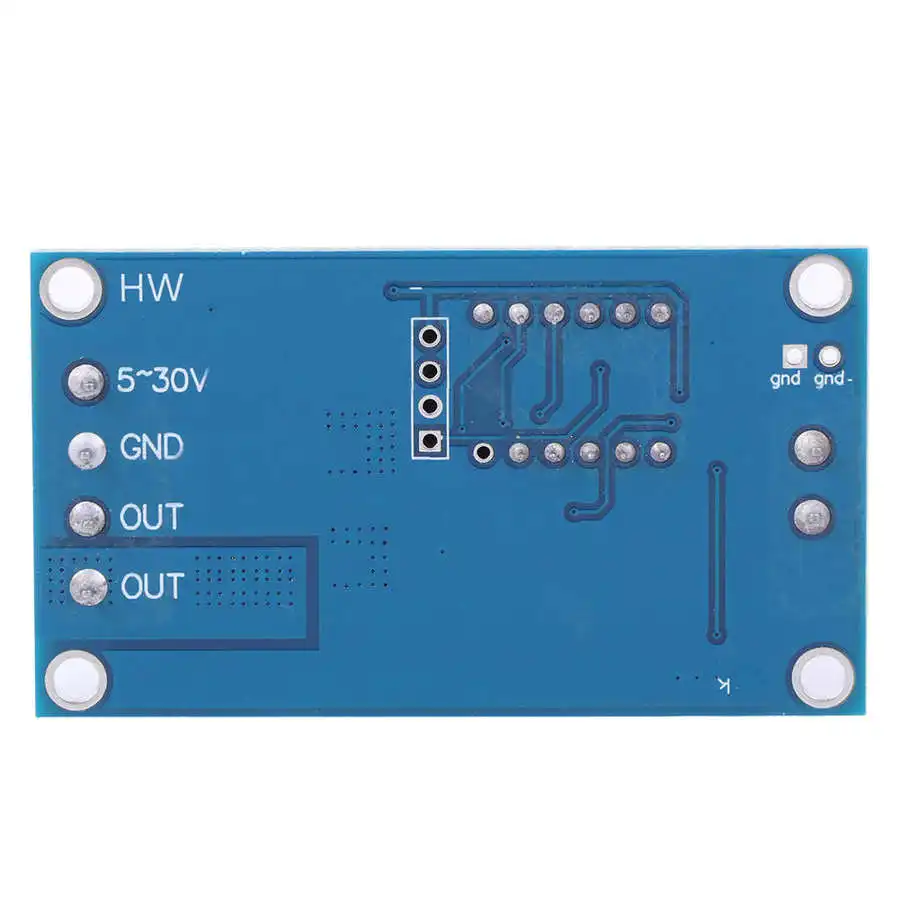

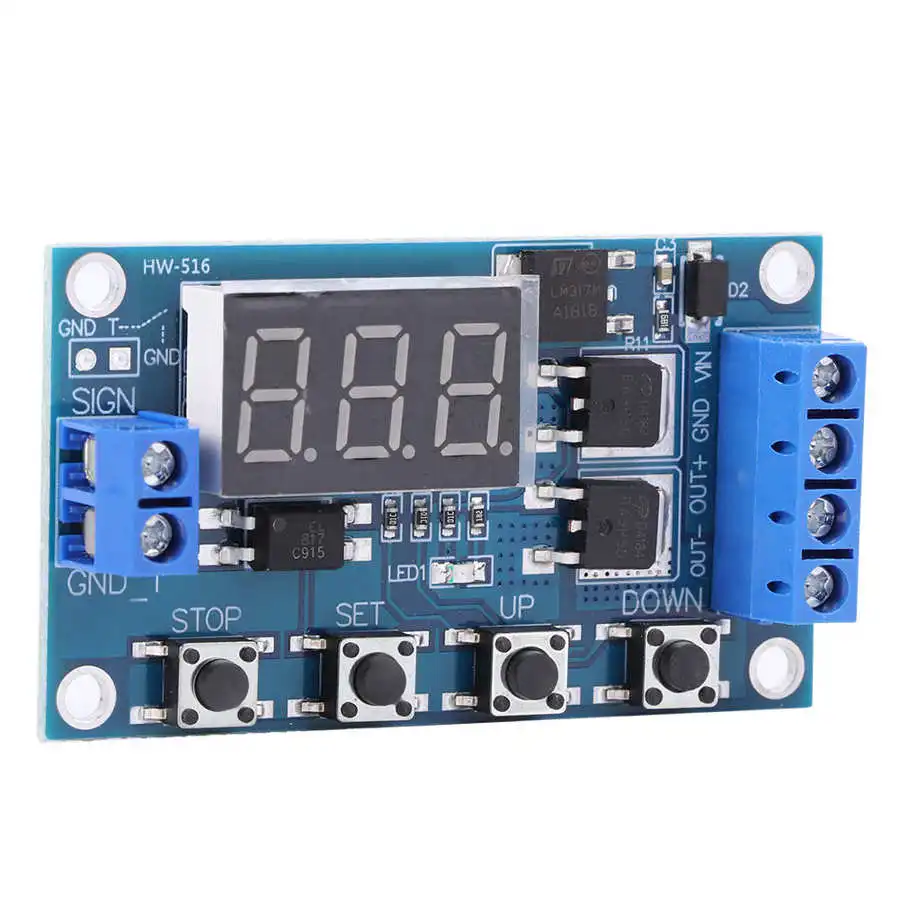

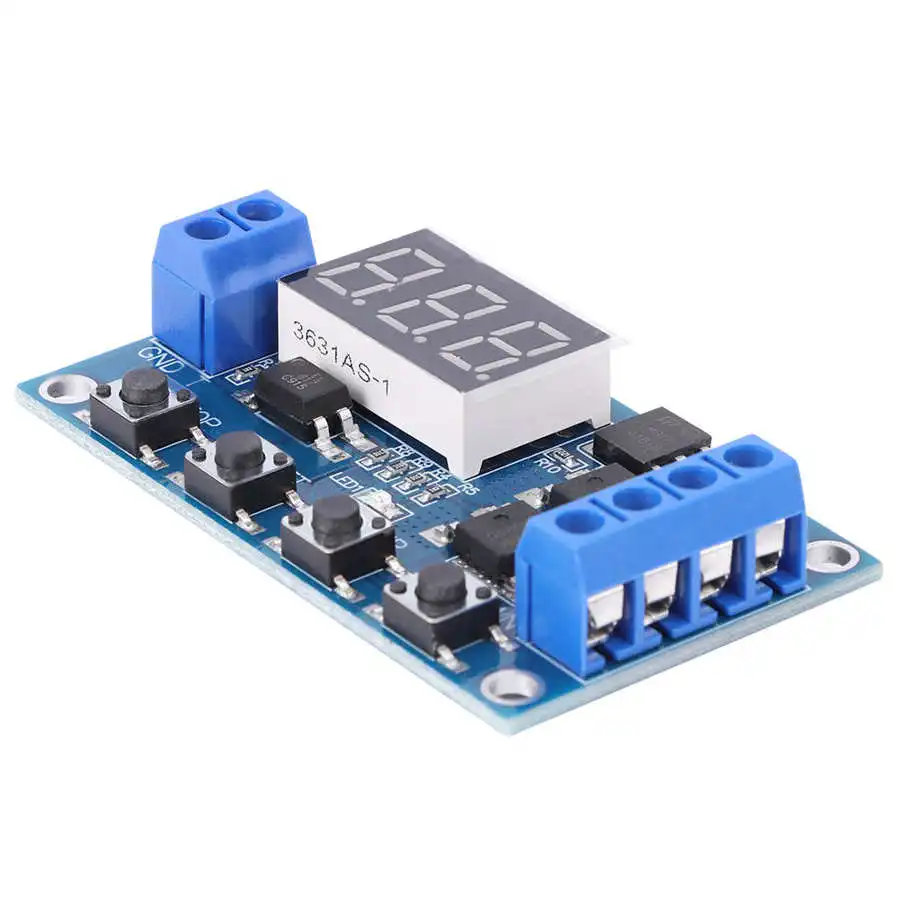

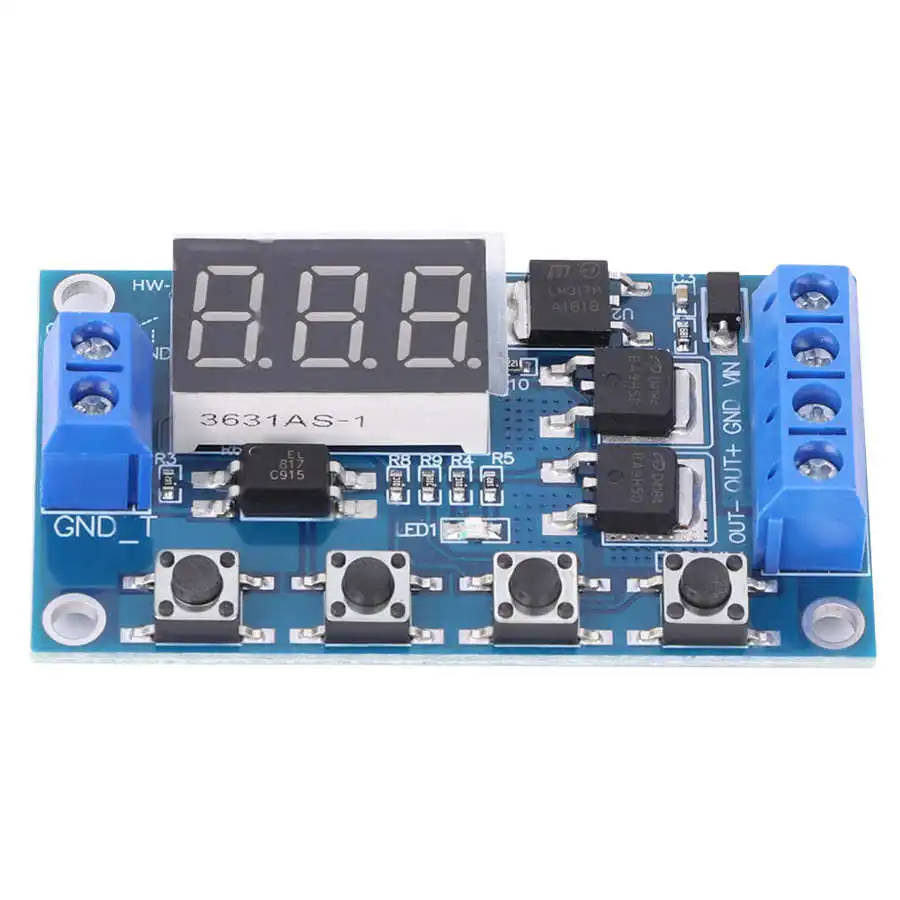

Печатная плата с таймером для задержки управления фотографией лампой 12 24

Таймер переключатель задержки монтажная плата цикл запуска синхронизации двойной МОП-трубка управления 12 24V

Особенности:

1. Процесс проводимости и резки не производит шум, искры или электромагнитные помехи.
2. По сравнению с электромагнитными релейными продуктами срок службы больше.
3. Этот продукт может осуществить быстрое переключение цепи, и количество переключений неограничено.
4. Модуль оснащен оптомуфтой и изоляцией, большей способностью к помехам, промышленной доской.
5. Большинство оборудования может использовать этот продукт, так как он очень удобен; Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям.

Параметры:

Тип товара: таймер с переключателем задержки Материал печатная плата монтажа
Размер: прибл. Печатная плата 60x34 мм/2,4 x 1.3in
Параметры продукта:
1: Рабочее напряжение: 5-36 в.
2: Триггерный сигнал: (3,0 В-24 В), с изоляцией оптопары, может улучшить способность системы от помех (клиенты также могут сократить площадь общественного пространства).
3: Выходная мощность: 5 В-36 В постоянного тока, при комнатной температуре, 15 А постоянного тока, мощность 400 Вт! Улучшение условий рассеивания тепла, максимальный ток достигает 30A.
4: Ток покоя: 20 мА; Рабочий ток: 50 мА
5: Рабочая температура: -40-85 ℃
6: оптопара и изоляция, Большая способность анти-помех, доска промышленного класса.
Примечание:
Модуль имеет активный выход, выходное напряжение равно входному напряжению.
2'DC + 'и 'charge +'-это внутренние Короткие цепи магнитных полюсов, but'DC-'и 'charge-' не могут быть сокращены во время использования, в противном случае заряд не может быть переключен, И эквивалент заряда несет электричество.
Входное напряжение большое (5 ~ 36 В), большинство оборудования может быть использовано, очень удобно;
Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;
Функция аварийной остановки (кнопка "стоп"); При обратной полярности защита, обратная полярность не сгорит продукт.
Увеличьте режим паузы, если режим активирован, нет операции в течение 5 минут, а затем автоматически Выключите монитор, можно активировать любую кнопку;
Вы можете задать различные параметры OP, CL, LOP, эти параметры являются независимыми и автоматически сохранены;
После закрытия модуля все настройки параметров не будут потеряны.
Способ работы:
P1: Триггерный сигнал, реле находится в режиме «OP», а затем Отключено; В режиме «OP», следующим образом:
P1.1: сигнал снова активирован и недействителен.
P1.2: сигнал активируется снова и часы перезапускаются
P1.3: сигнал снова активирован, реле закрыто, и часы остановлены;
P -2: Триггерный сигнал, реле закрыто для времени «CL», реле для времени «OP», затем отсоедините реле
P3.1: сигнал триггера, реле начинается после времени «OP», реле закрывает время «CL», а затем запускает цикл. Если период сигнала триггера, реле закрыто и часы остановлены; Можно установить количество циклов («LOP»).
P3.2: без триггерного сигнала, реле входит во время «OP», реле закрывает время «CL», ездит на велосипеде; вы можете установить Частотный цикл («LOP»);
P-4: функция сигнала, Если синхронизация триггерного сигнала удалена, реле остается включенным; Когда сигнал исчезает, реле находится после времени синхронизации «OP»; если есть другие сигналы во время процесса синхронизации, время ясно;

Посылка список:

1 х релейный модуль
