ADS1013D 2 канала 100 МГц Ширина ремешка 1GSa/s частота дискретизации осциллограф с 7

ADS1013D 2 канала 100 МГц Ширина ремешка 1GSa/s частота дискретизации осциллограф с 7

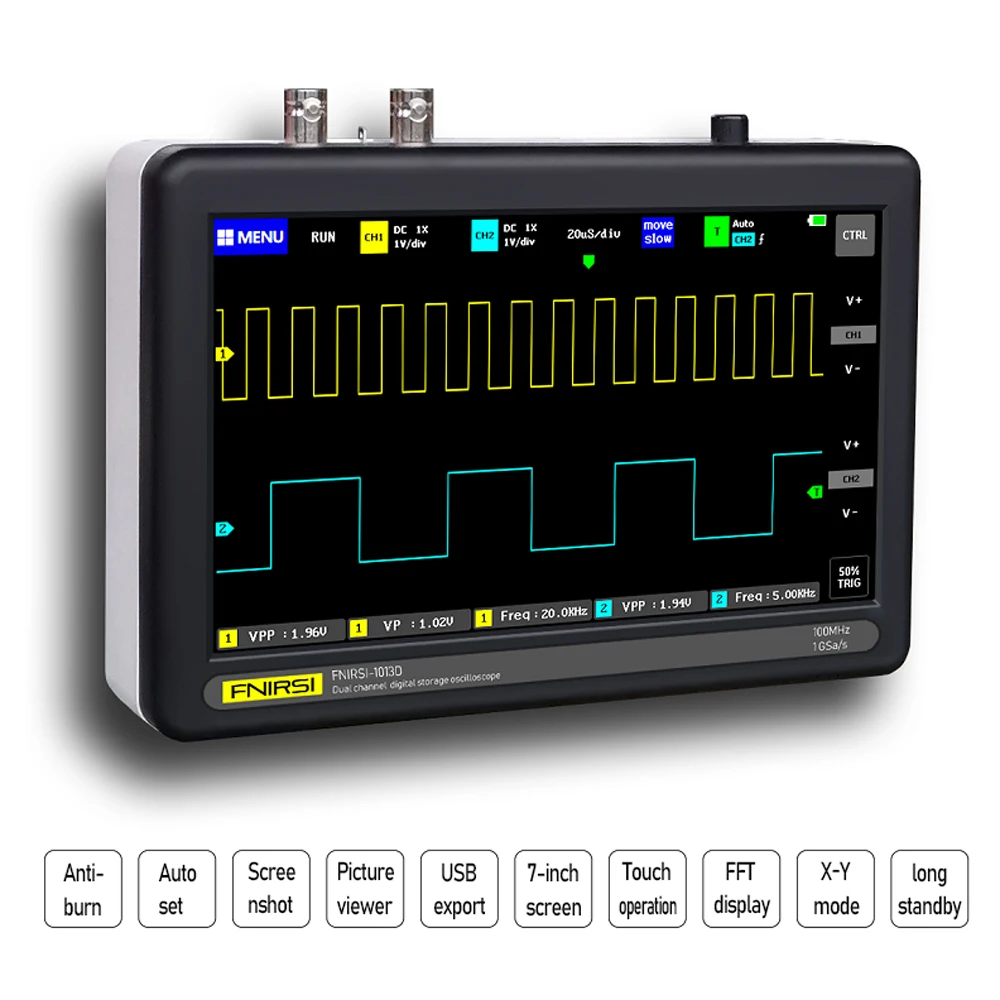

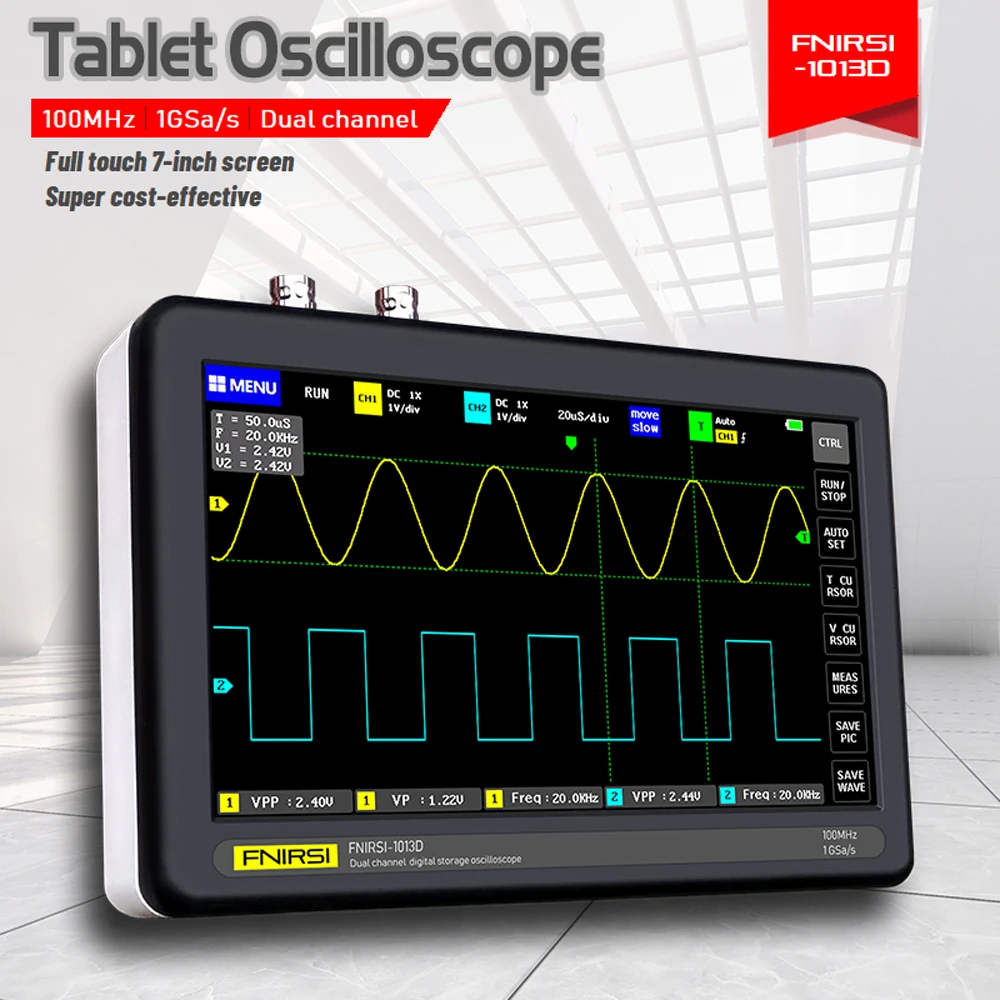

ADS1013D-это полнофункциональный, очень практичный, экономичный двухканальный плоский осциллограф для обслуживания и R & D промышленности.

Особенности:

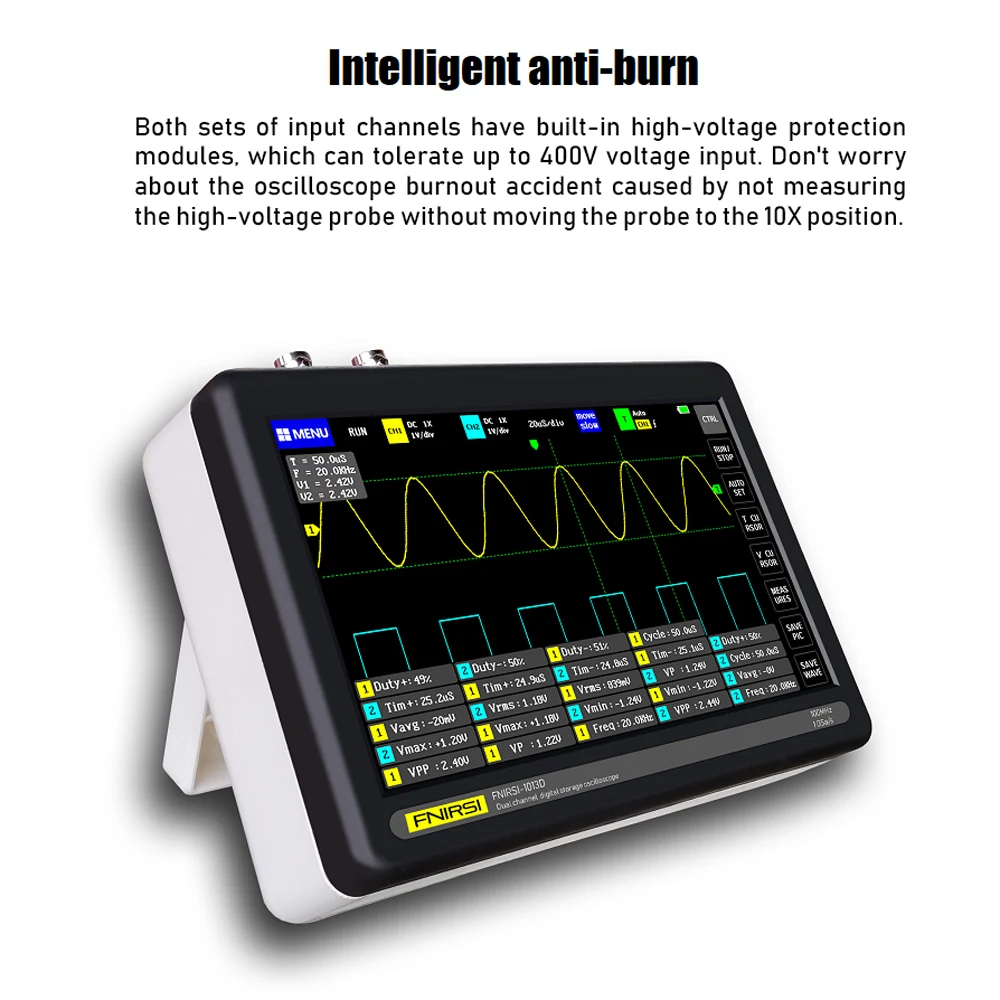

Интеллектуальная защита от ожогов, 1X Выдерживает напряжение до 400 В.
100 МГц аналоговая полоса пропускания @ 1GSa/s частота дискретизации (1X = 5 МГц, 10X = 100 МГц).

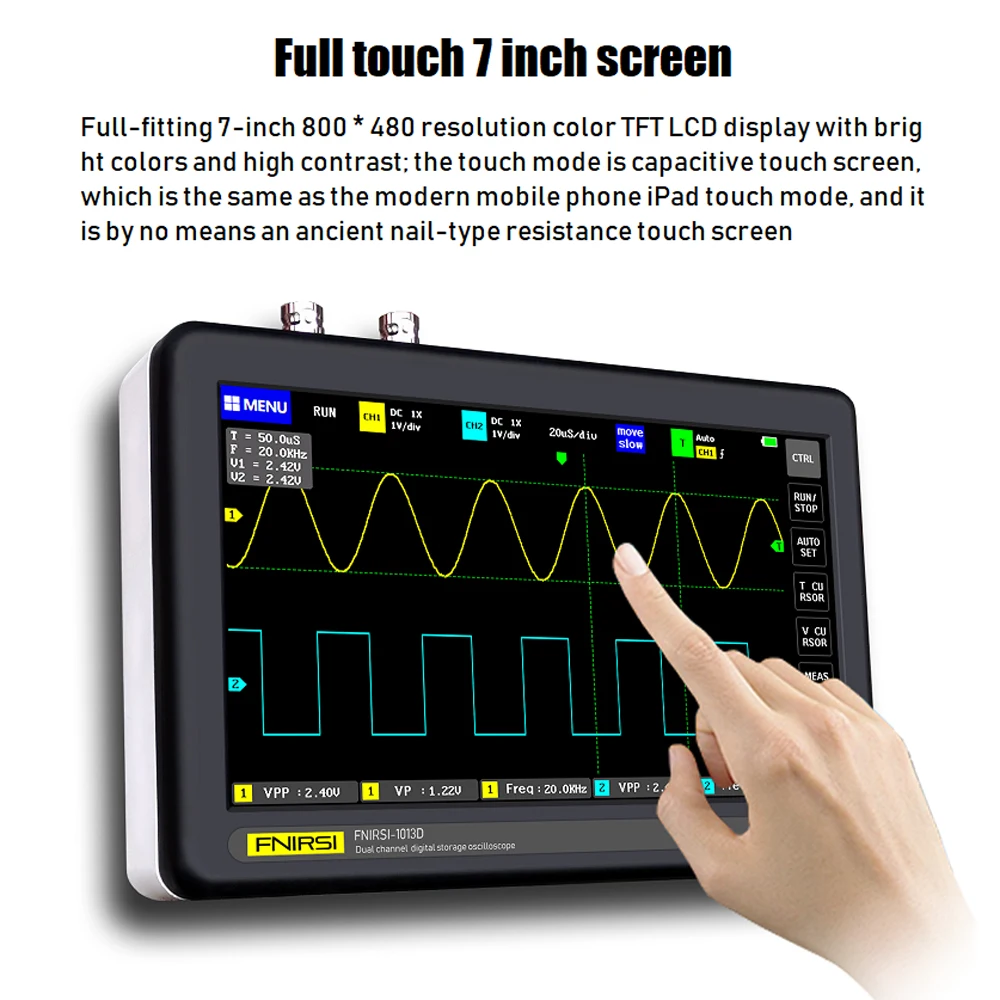

Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.
Емкостный сенсорный экран, такой же, как и Сенсорный режим современного мобильного планшета, не является резистивным сенсорным экраном с древней операцией ногтей.
Диапазон высокого напряжения, 1x может измерить 0 ~ 40 В, 10x может измерить 0 ~ 400 В, 100x может измерить 0 ~ 4000 в.

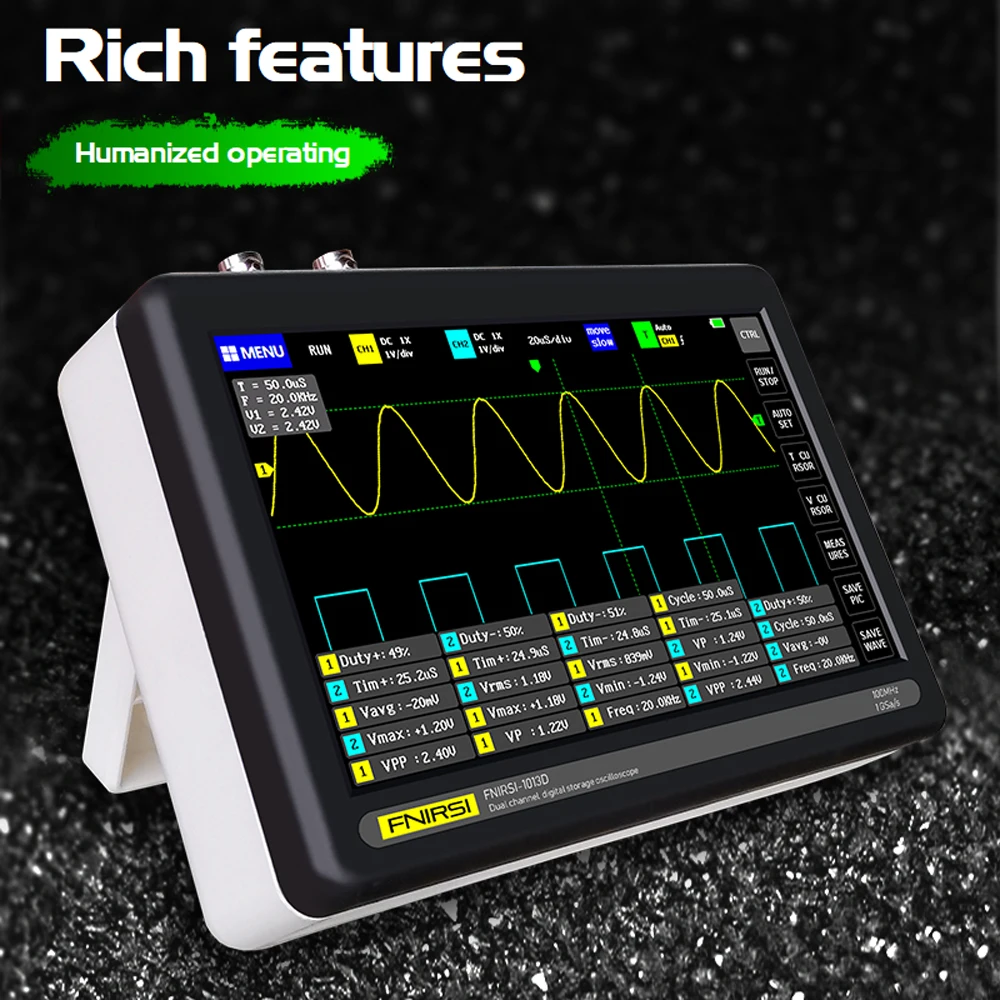

До 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period.

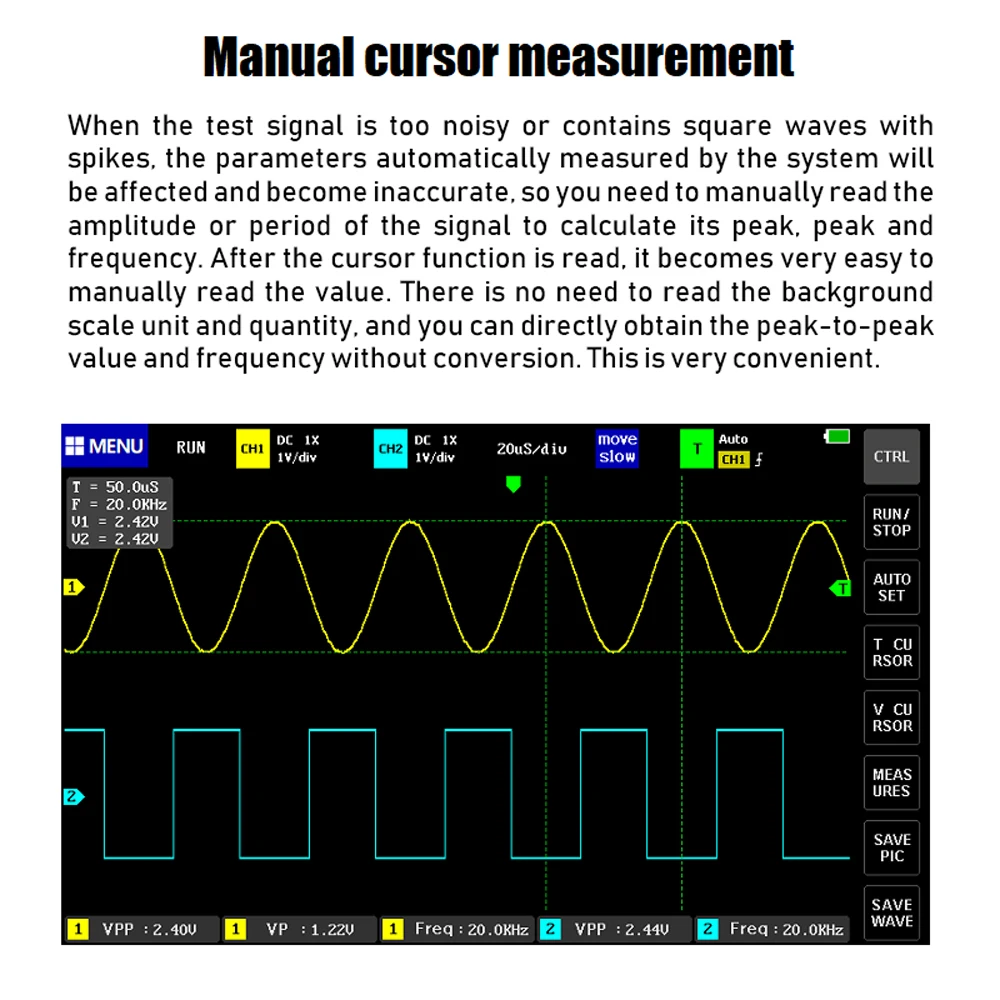

Функция измерения курсора, удобно вручную измерять период, частоту и напряжение.

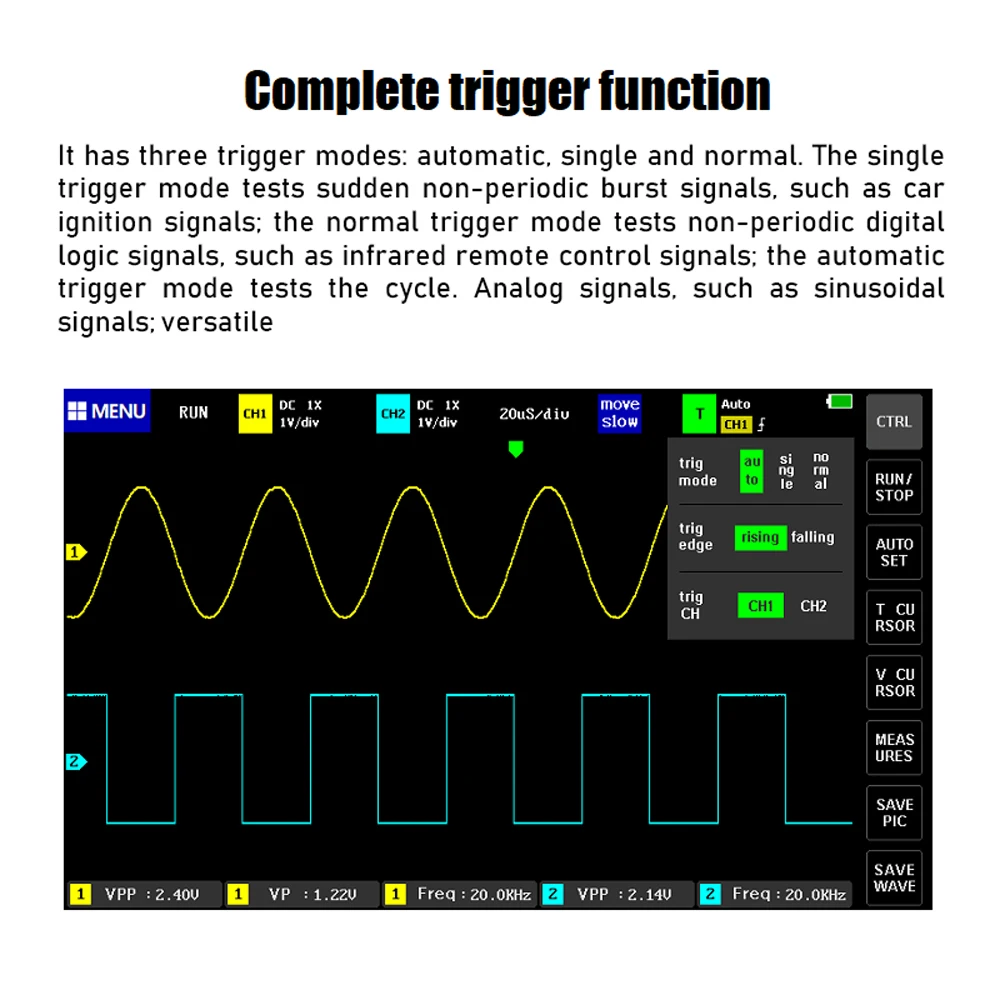

Полная функция запуска (одиночная, нормальная, автоматическая).
В любое время дисплей формы волны (Функция паузы) заморожен.

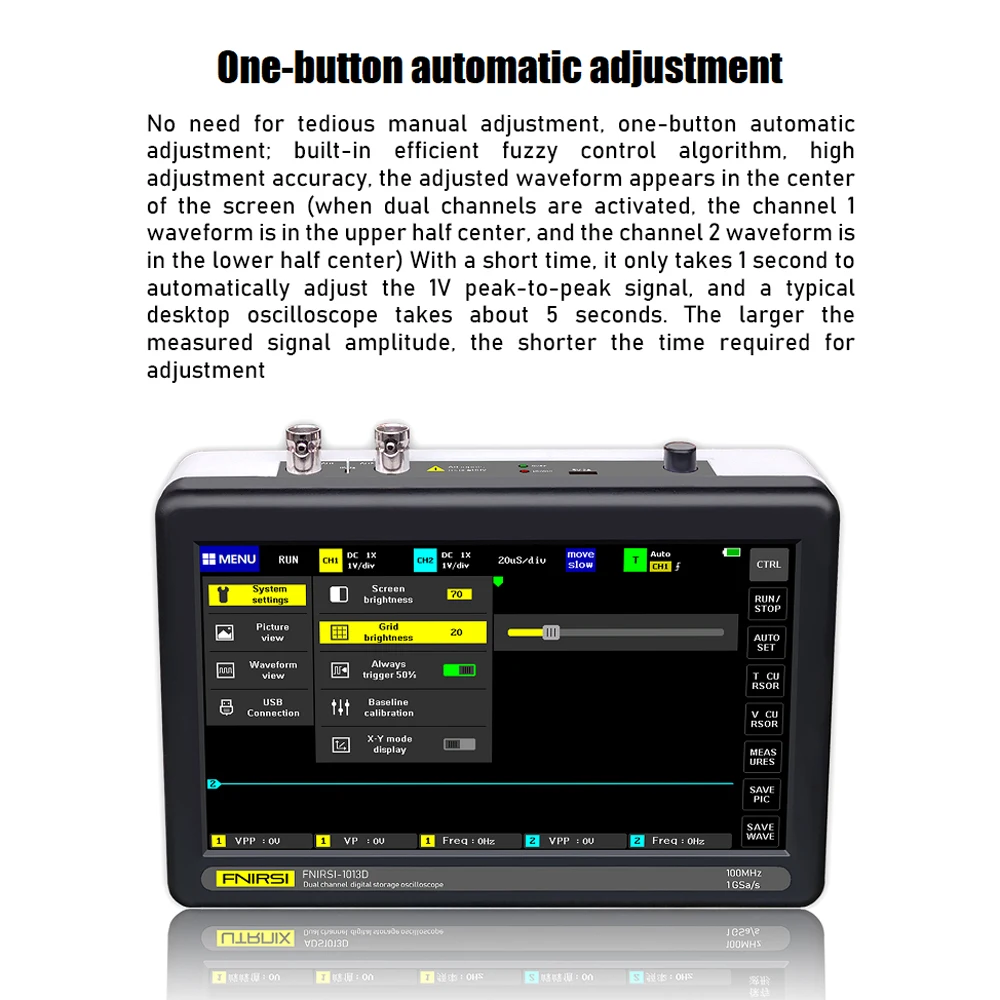

Оснащен высокой эффективностью одной кнопкой авто.
Одна кнопка хранения сигналов и скриншот.
Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.

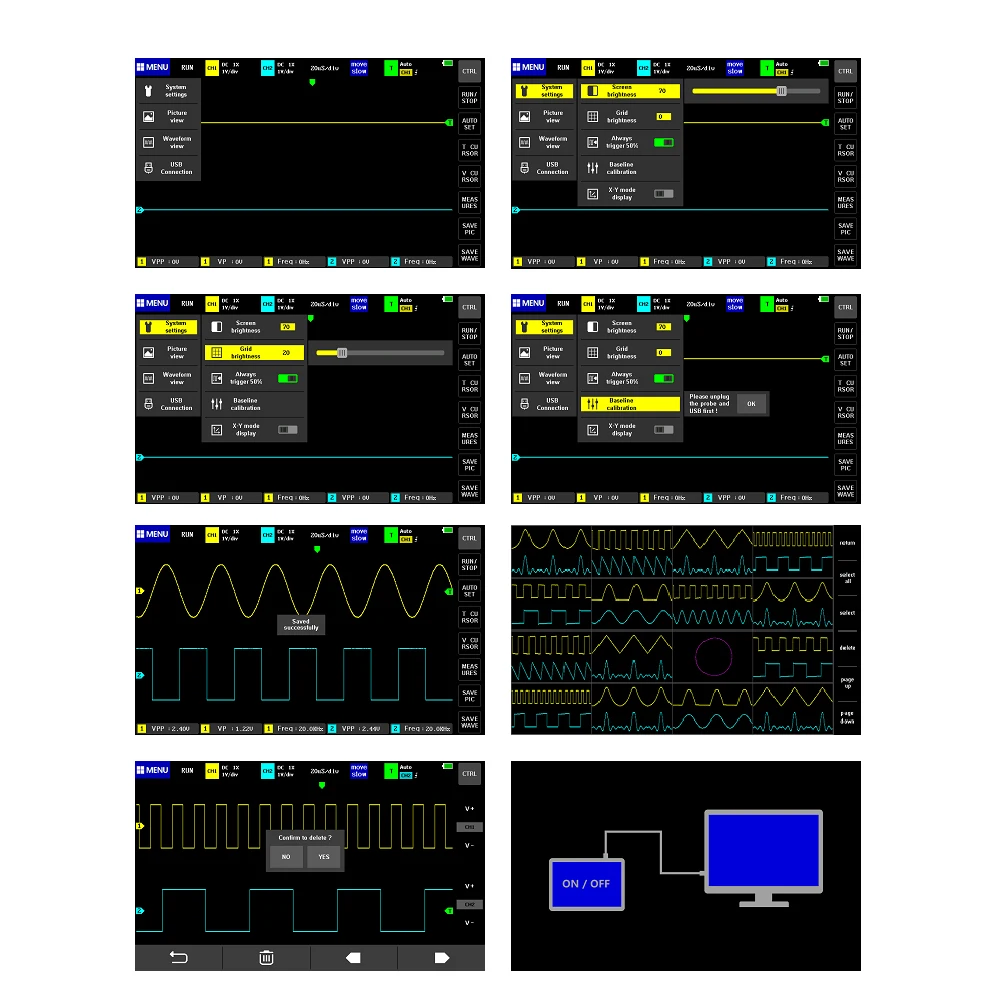

Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.

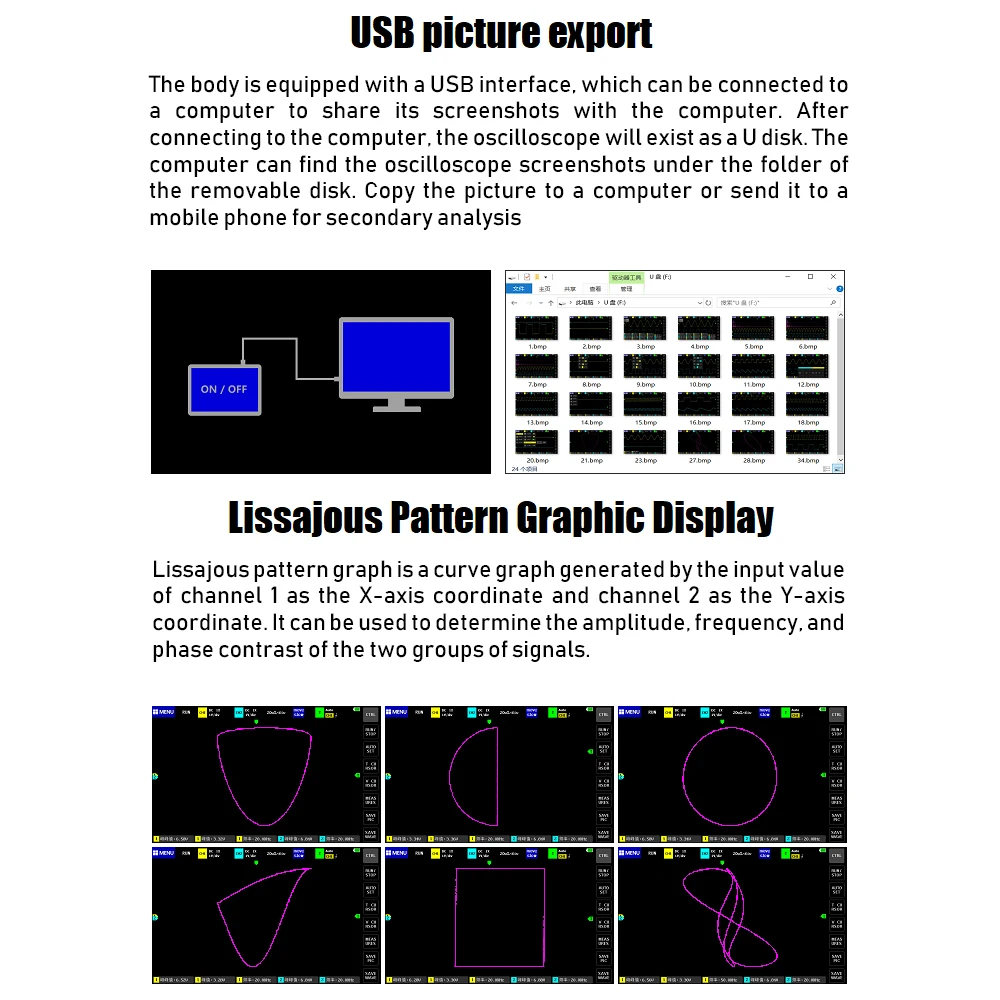

Оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться скриншотами с компьютером, что удобно для вторичного анализа.
Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.
Функция отображения FFT, может анализировать Спектральные характеристики сигнала.
Встроенный перезаряжаемый литиевый аккумулятор емкостью 6000 мАч, полностью заряжен в течение 4 часов непрерывного использования при максимальной яркости экрана.
Технология сжатия памяти, экран обновления формы волны не мерцает.
Регулировка яркости экрана.
Регулировка яркости фона.
Ультратонкий, легко носить с собой.

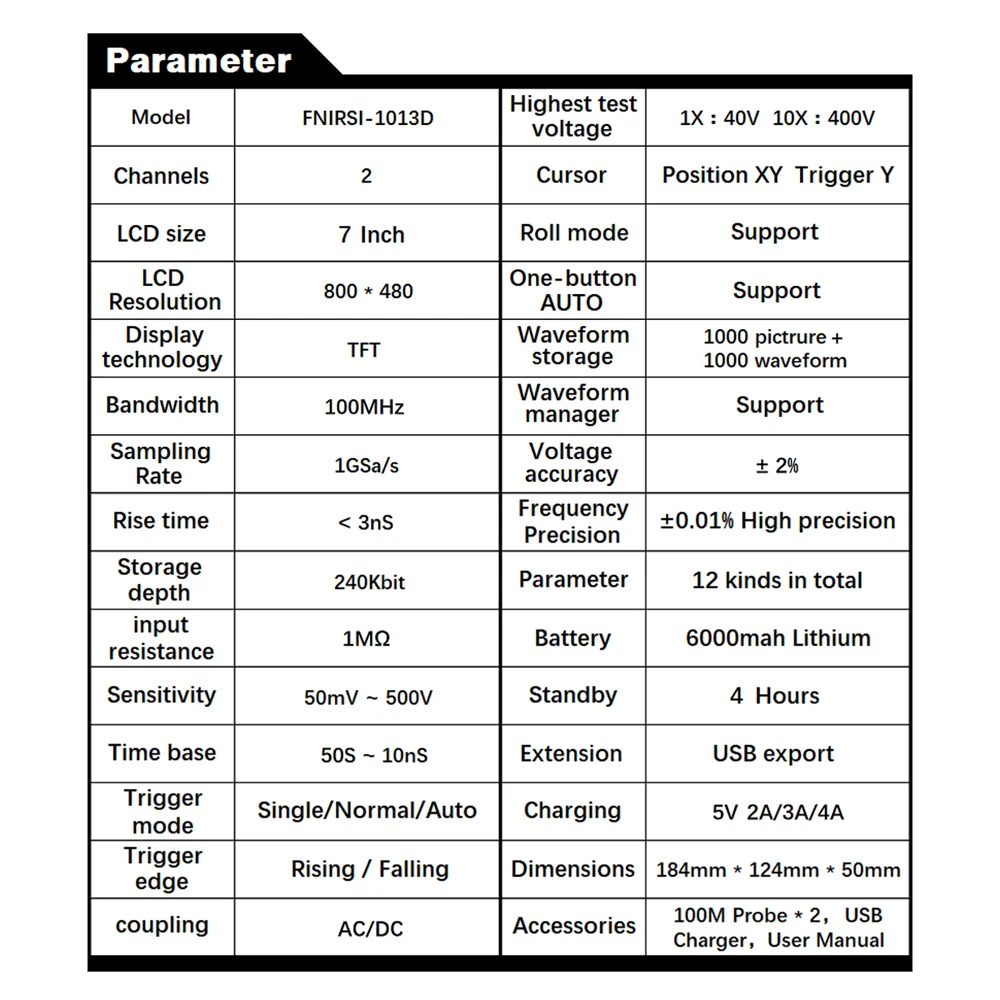

Характеристики:
Материал: АБС-пластик
Цвет: черный + белый
Ширина аналогового ремешка: 100 МГц * 2

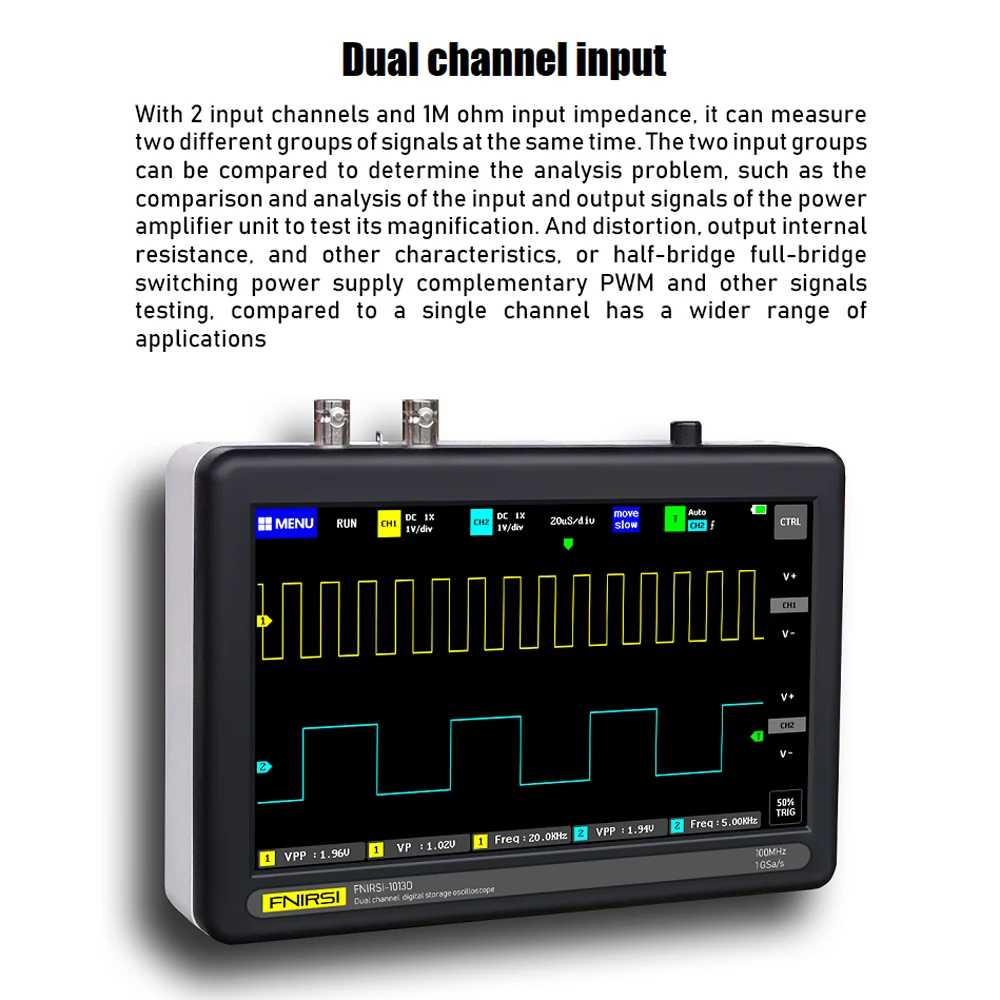

Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10NS/div
Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кбит
Входное сопротивление: 1 м
Точность ADC: 8 бит
Режим соединения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: поднимающаяся кромка/опускающаяся кромка
Напряжение внешнего триггера: 0 ~ 40 в
Дисплей: 7 дюймов-800*480
Работа: емкостный сенсорный экран + жесты
Удлинительные порты: экспорт изображений USB
Источник питания: 1 * литиевая батарея, 6000 мАч (в комплекте)
Размер изделия: 184*124*50 мм/7,2*4,9 * 2.0in
Размер посылка: 200*134*60 мм/7,9*5,3 * 2.4in
Вес посылки: 986 г/2 фунта

Упаковочный лист:
1 * ADS1013D хост осциллографа
2 * соответствующий зонд 100 МГц (1X и 10X)
1 * USB кабель
1 * Руководство пользователя
