Цифровой векторный сетевой анализатор коротких волн NanoVNA 50KHz 900MHzMF HF VHF UHF антенный

Цифровой векторный сетевой анализатор коротких волн NanoVNA 50KHz-900MHzMF HF VHF UHF антенный анализатор ножной волны сенсорный экран портативный

Руководство по эксплуатации:

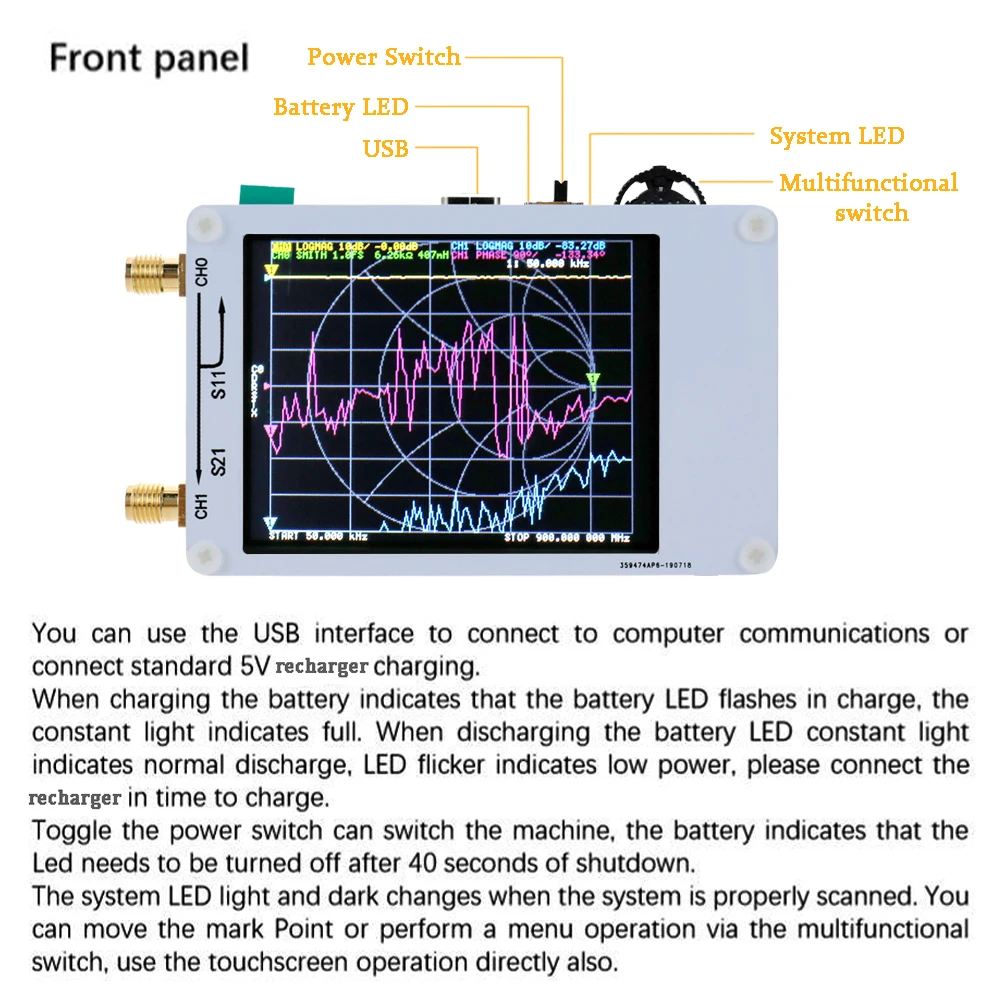

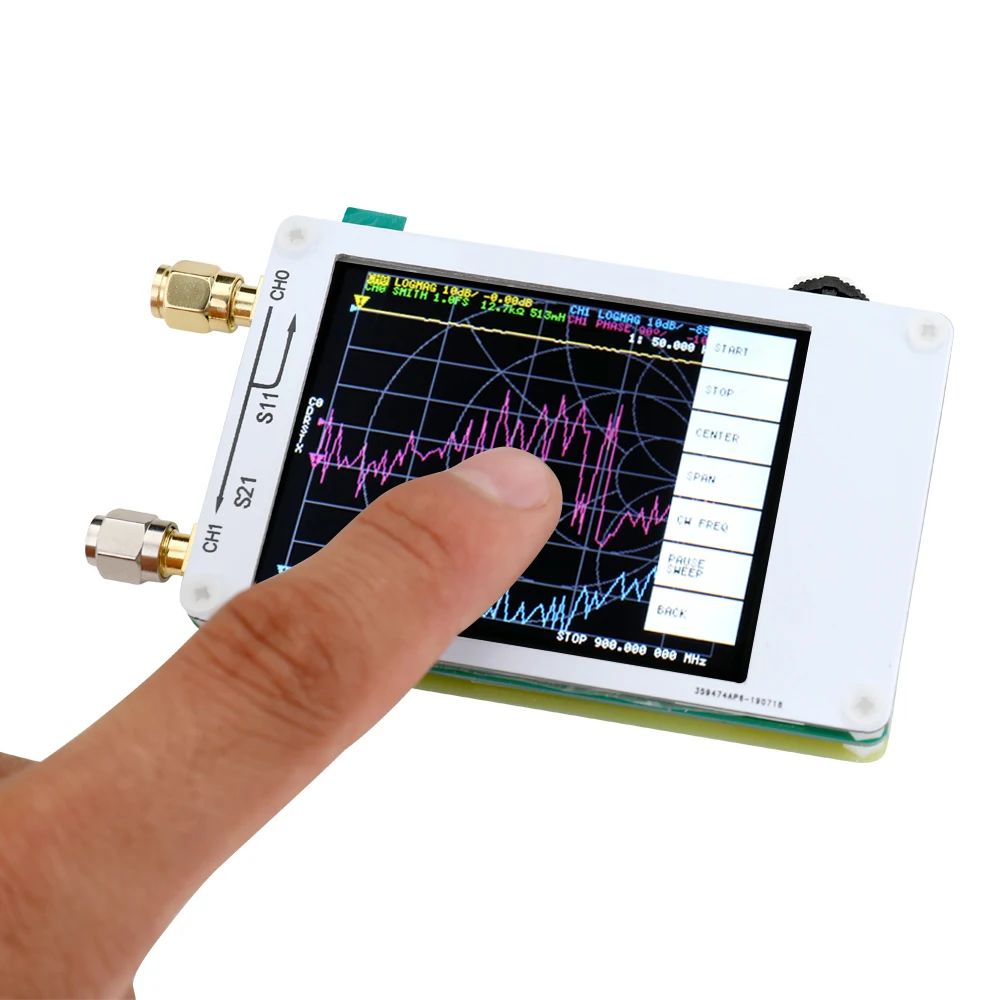

Это DIY продукт с векторной функцией измерения сети. Включая 2,8-дюймовый сенсорный экран для измерения TX/RX, вы можете определить полные параметры S11 и S21, если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Особенности:

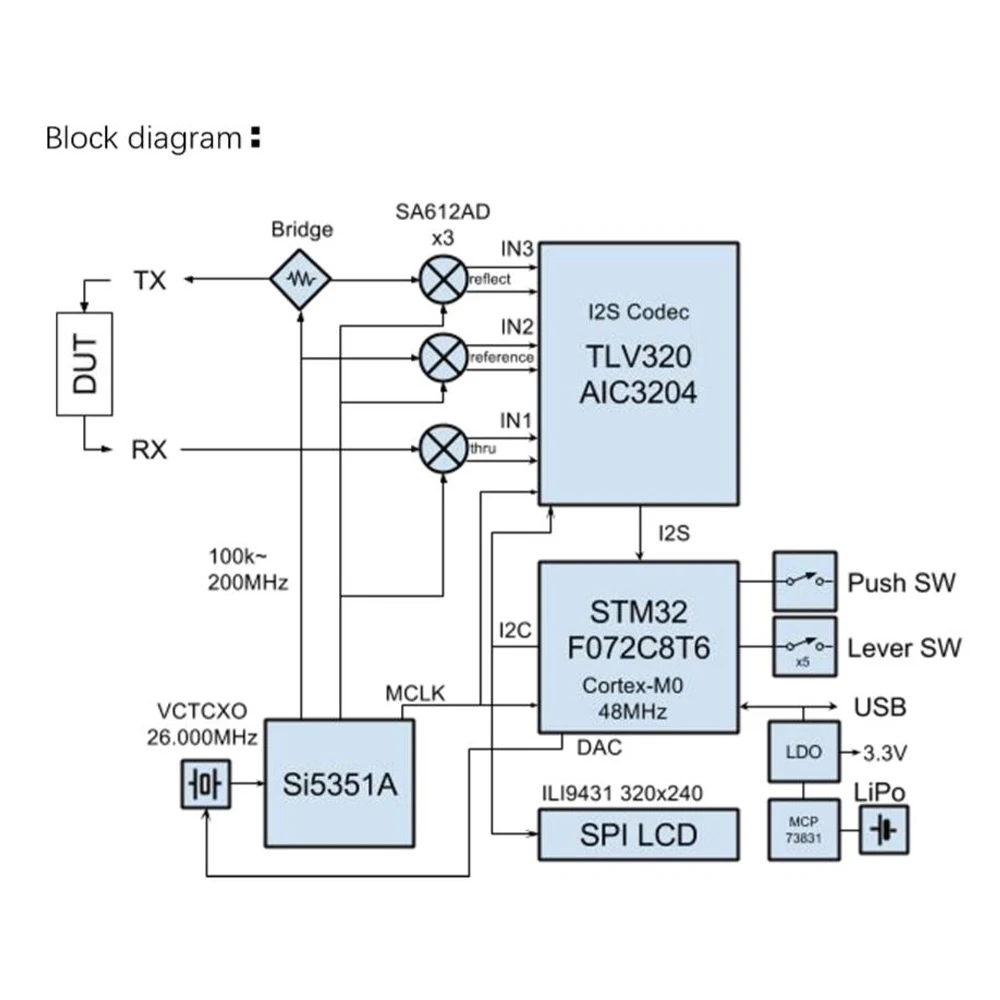

Программное обеспечение для компьютерного управления может экспортировать файл Touchstone (snp), который может использоваться в различных радиопроектировках и имитационных программ. Усовершенствованный алгоритм частоты может использовать нечетное гармоническое расширение DE si5351 для поддержки частоты измерения до 900 МГц. Он в основном используется для самостоятельного исследования клиентов, вам нужно самостоятельно подготовить кабель SMA. Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной практичной способностью могут открыть машину для просмотра структуры цепи. Однако при измерении частоты выше 300 м другие сигналы могут легко вмешаться. Поэтому рекомендуется использовать этот продукт для изучения принципов и использовать его с более низкой частотой. Частотный диапазон 50 k-300 MHz прямого выхода si5351 обеспечивает динамические эффекты лучше, чем 70 дБ. Расширенный диапазон 300-600 МГц обеспечивает лучшую динамику в 50 дБ, а диапазон 600-900 м лучше, чем 40 дБ. Проект маленький, портативный и простой в использовании и предназначен для обеспечения радиочастотного устройства, но это полезный инструмент для аудиофилов. Спецификация:
Материал: PCB материал белого цвета Частота: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, допускается Расширенная прошивка) (продукт будет обновлен до последней прошивки, прежде чем выходить из фабрики, фактическая частота измерения 50 кГц ~ 900 МГц) Выход RF: -13 дБм (максимум 9 дБм) Точность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц) 40 дБ (600 м-900 МГц) позволяет использовать расширенную прошивку) SWR Порт: <1,1 экран: 2,8 дюймов TFT (320*240) Интерфейс USB: USB Type-C Способ связи: CDC (серийный) USB: 5В 120мА Аккумулятор: 1 * литиевая батарея, 3,7 В, 450 мАч (в комплекте) Калибровочная точка: 101 (фиксированная) Точка сканирования: 101 (фиксированная) отслеживание экрана: 4, циферблат: 4, сохраненные настройки: 5 размер печатной платы: 85,5*54*11 мм/3,4*2,1 * in (без разъема и выключателя) Размер упаковки: 190*100*30 мм/7,5*3,9*1,2 дюйма

Посылка:139 г/4,9 унций

Примечание:

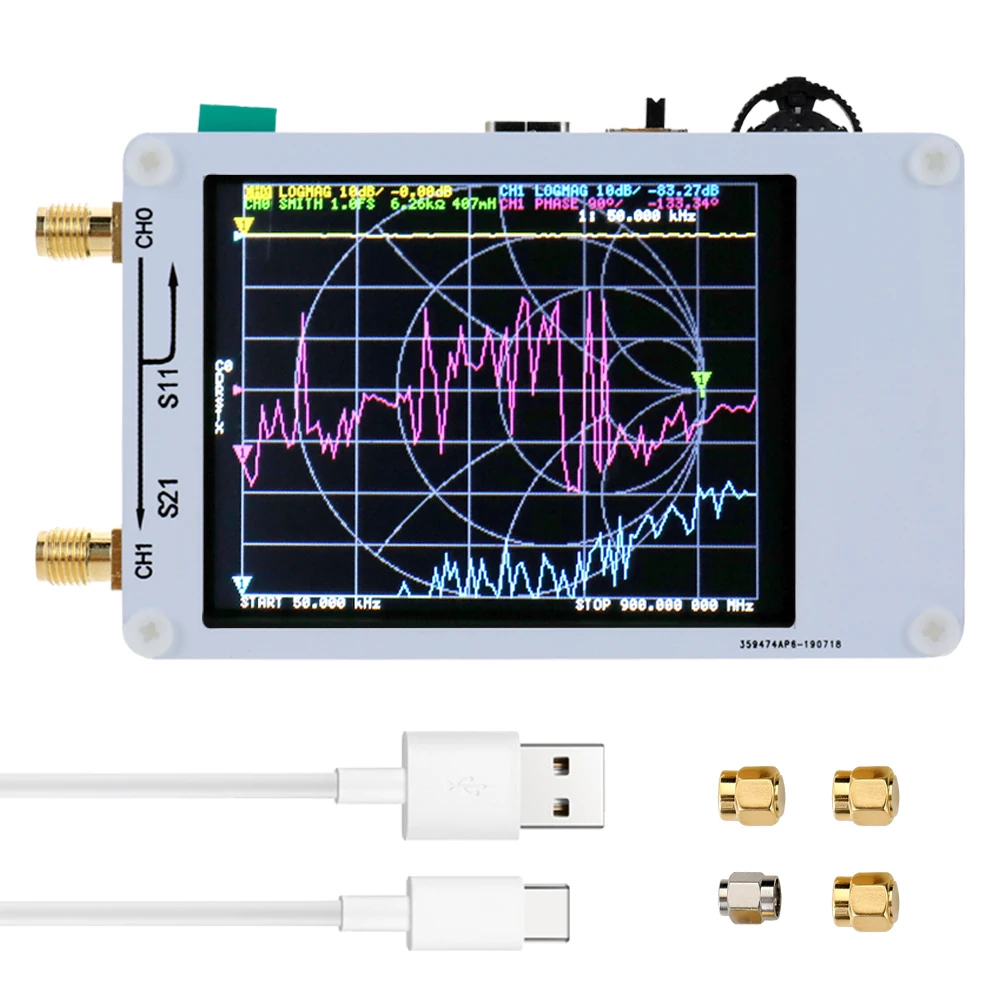

Этот продукт не содержит SMA кабель, он должен быть готов. Упаковочный лист: 1 * хост

1 * USB Type-C кабель для передачи данных 1 * SMA Гнездовой разъем
