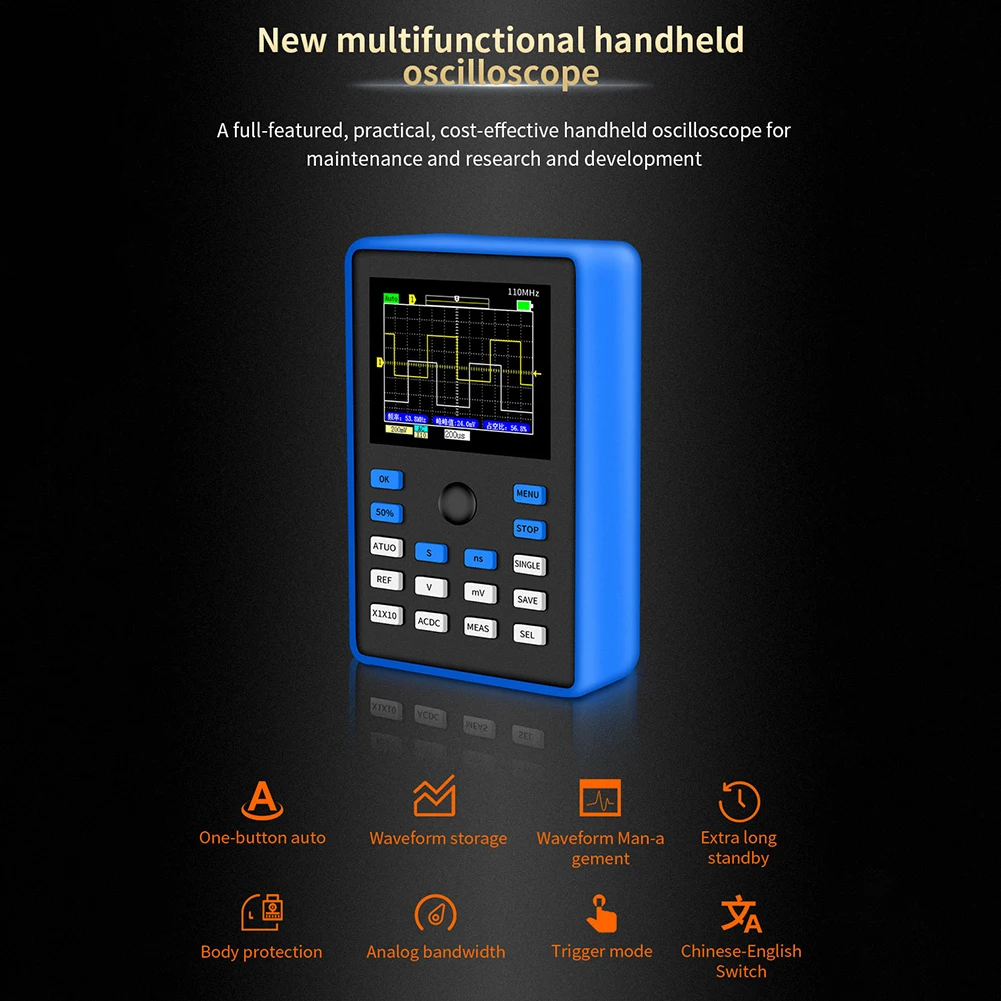

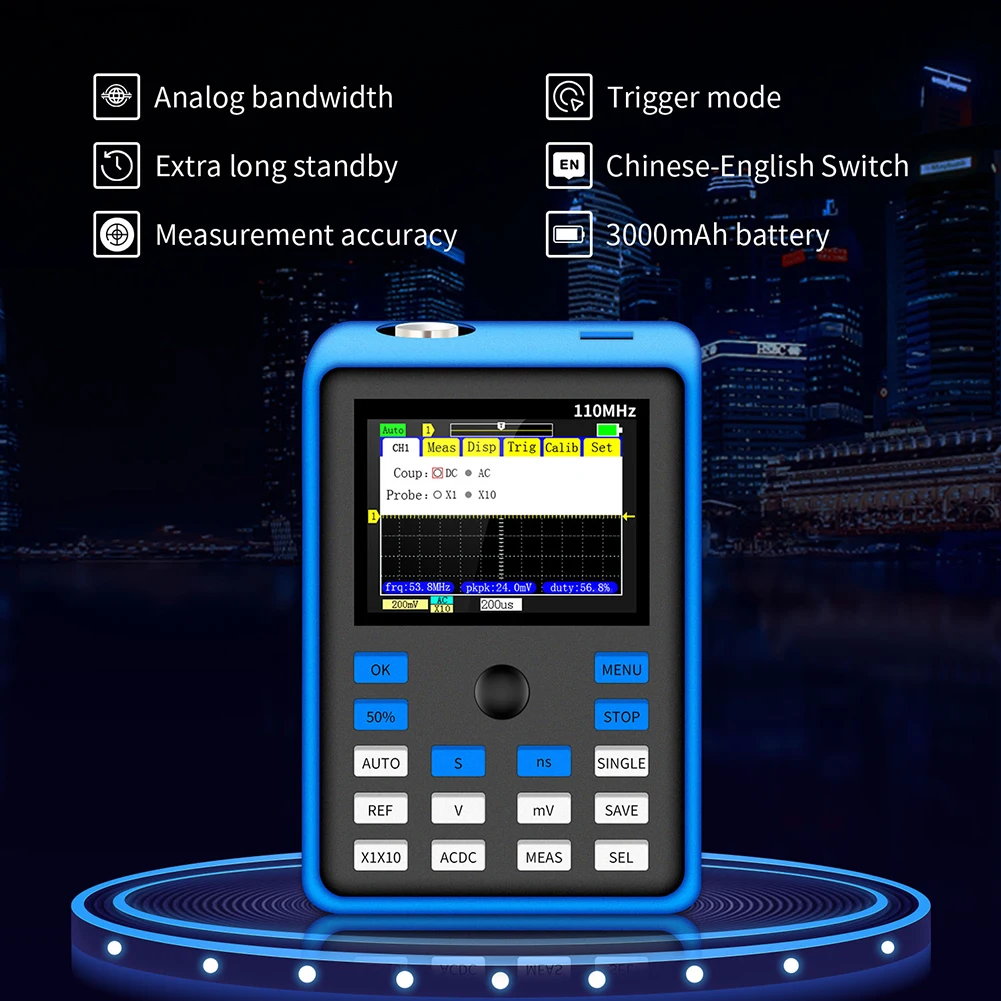

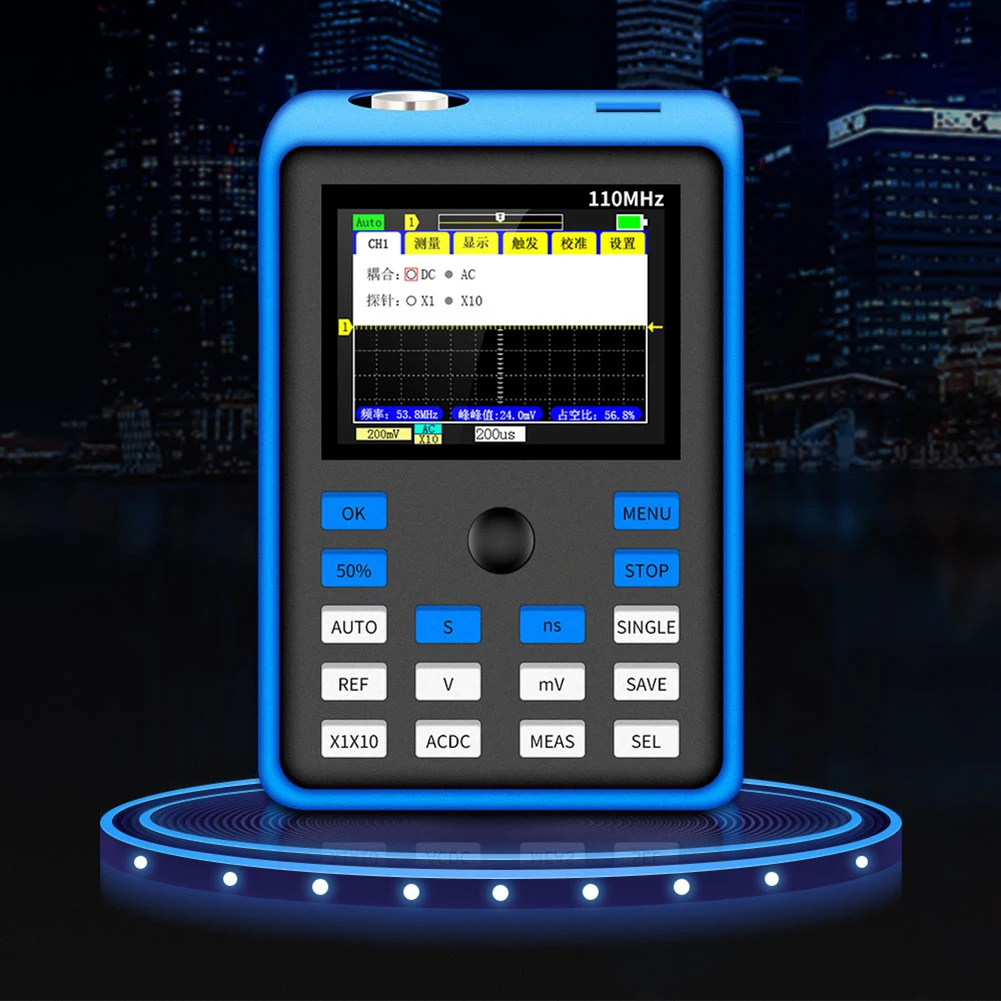

DSO1C15 2 4 дюймов цифровой 110 МГц аналоговая полоса пропускания Поддержка сигнала

RM358784394340346

Особенности:

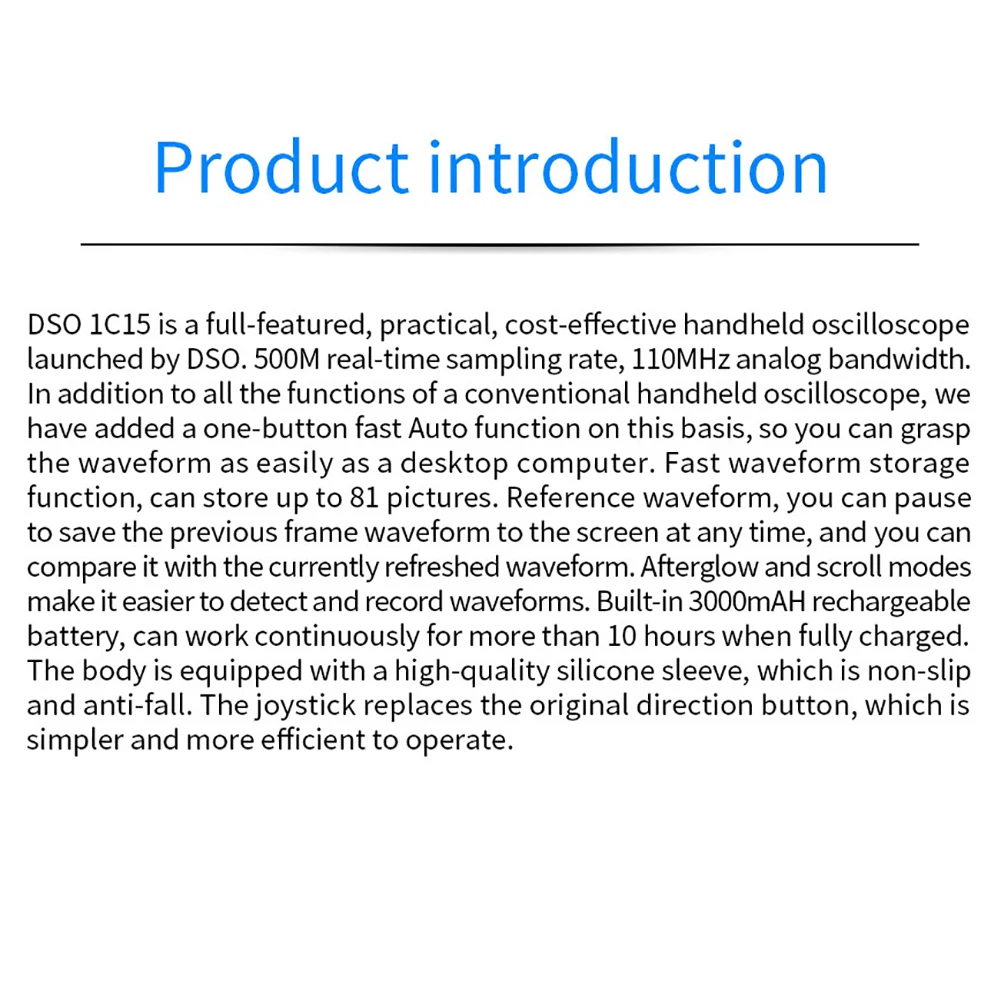

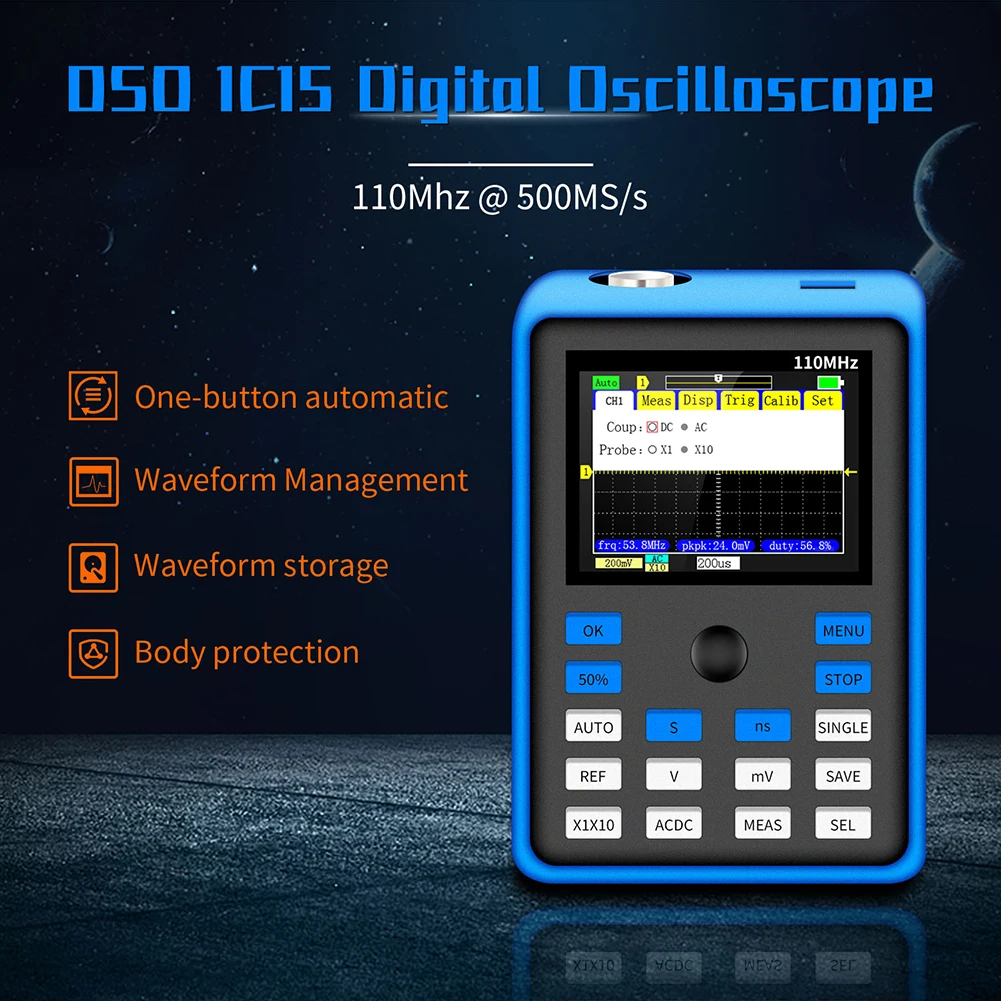

-Частота дискретизации в реальном времени 500 м, аналоговая полоса пропускания 110 МГц.

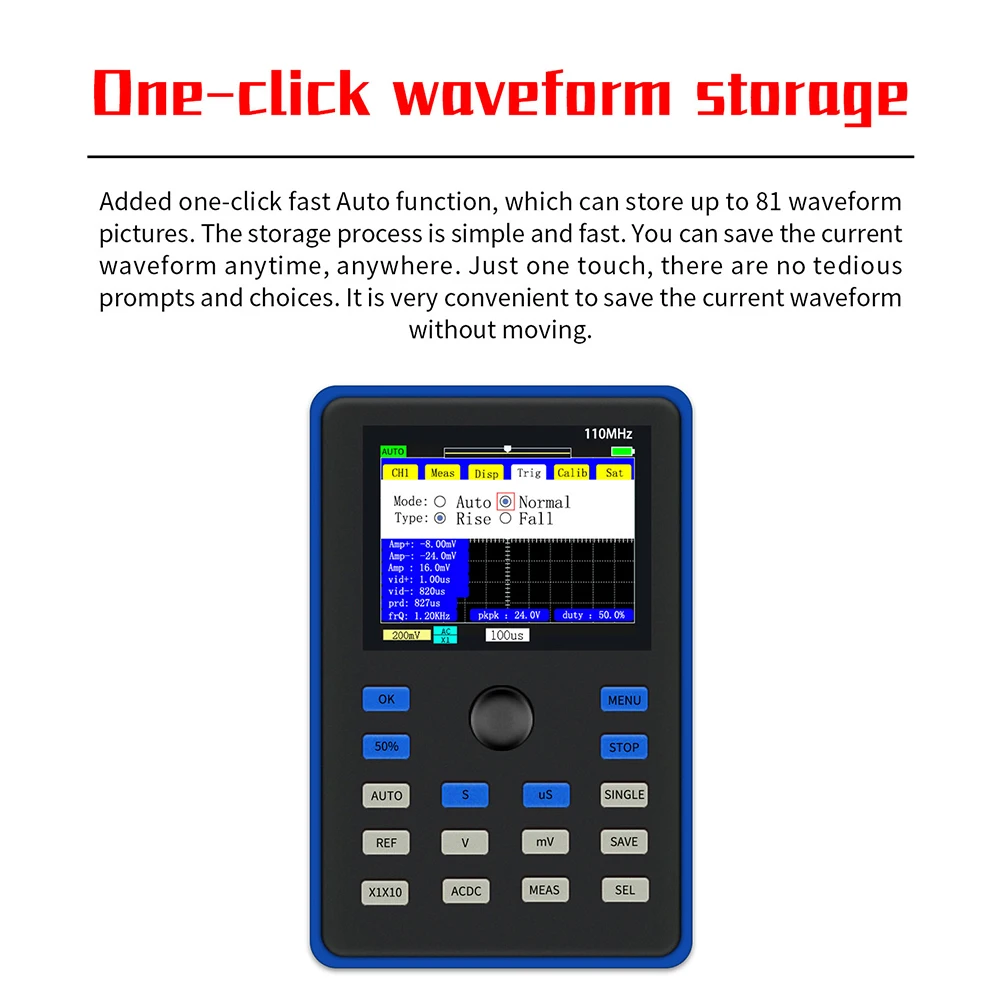

-Функция быстрого хранения сигналов, может хранить до 81 фотографии.

-Он имеет одну кнопку быстрой автоматической функции на этой основе, так что вы можете хватать форму волны так же легко, как настольный компьютер.

-Справочная Форма волны, вы можете приостановить, чтобы сохранить предыдущую форму волны на экране в любое время, и вы можете сравнить его с обновленной в настоящее время формой волны.

-Режимы Afterglow и прокрутки упрощают Обнаружение и запись сигналов.

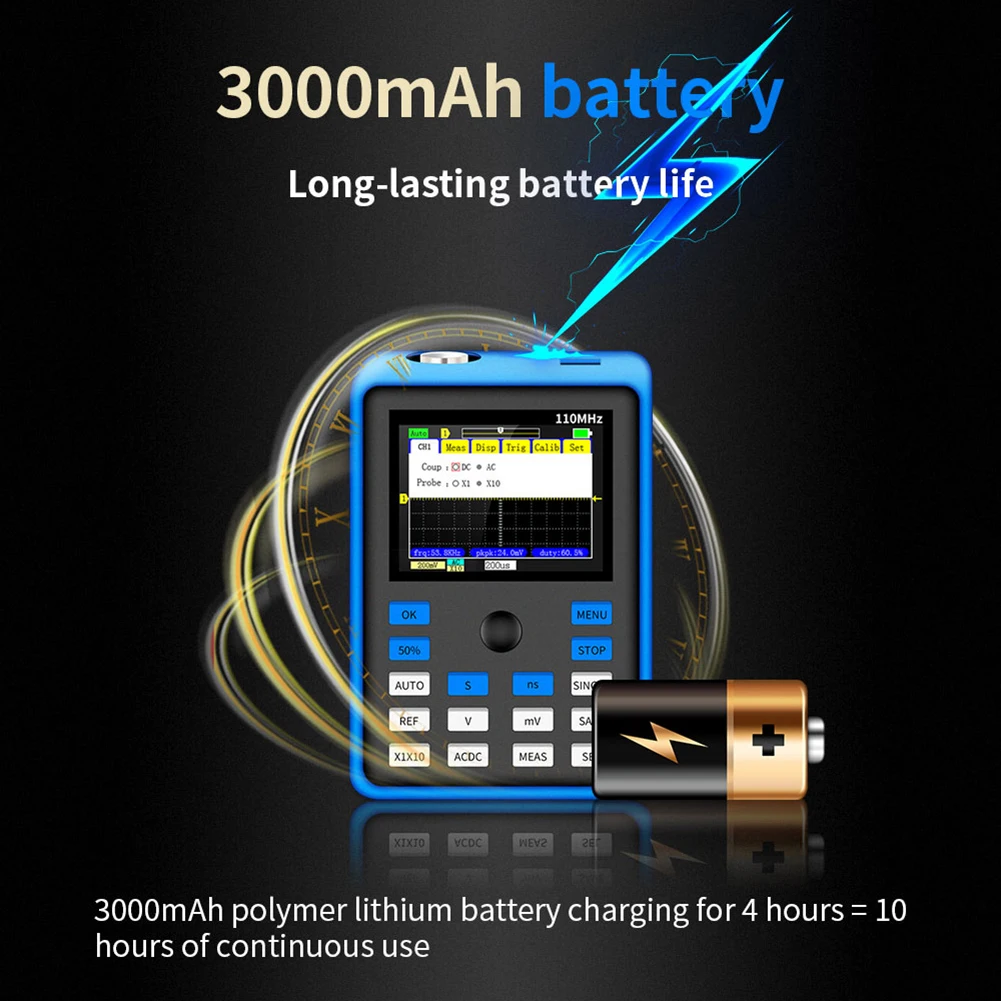

-Встроенный аккумулятор емкостью 3000 мА · ч может работать непрерывно более 10 часов при полной зарядке.

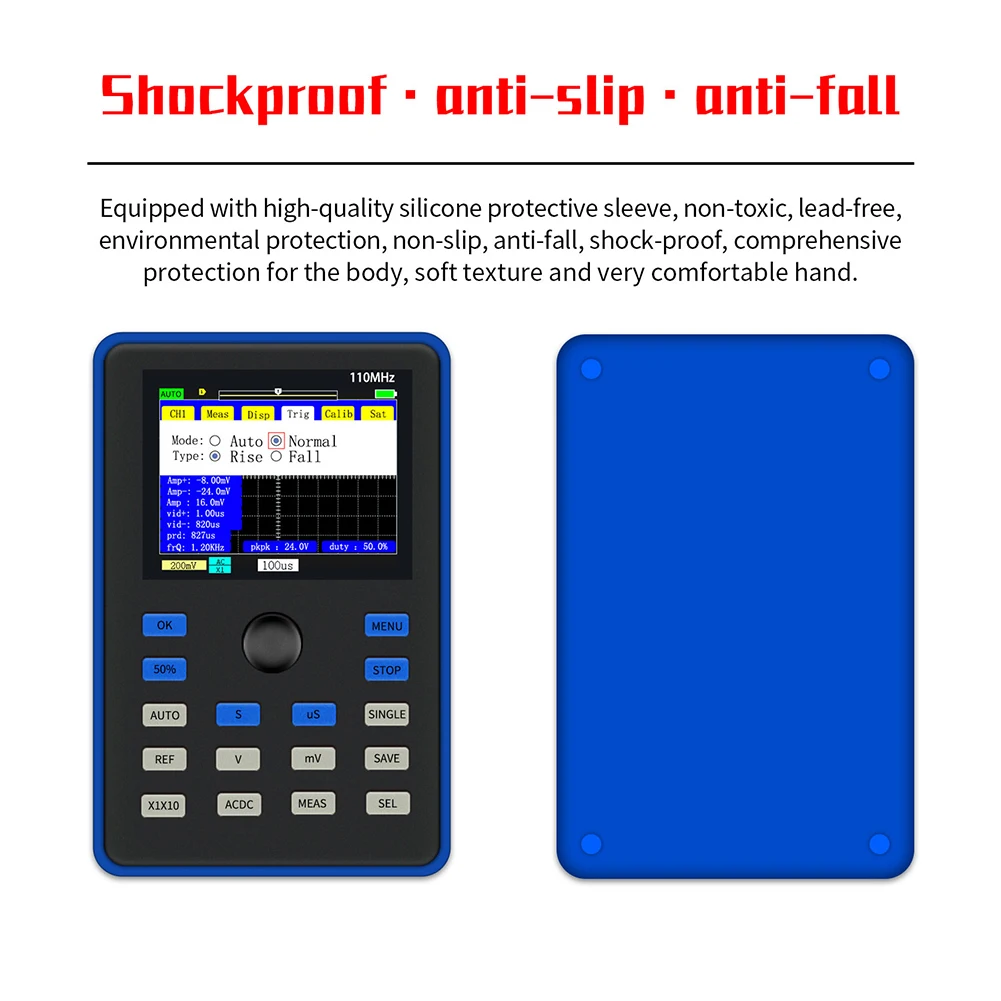

-Корпус оснащен высококачественной силиконовой втулкой, которая не скользит и не садится.

-Джойстик заменяет предыдущую кнопку направления, которая является более простой и эффективной в эксплуатации.

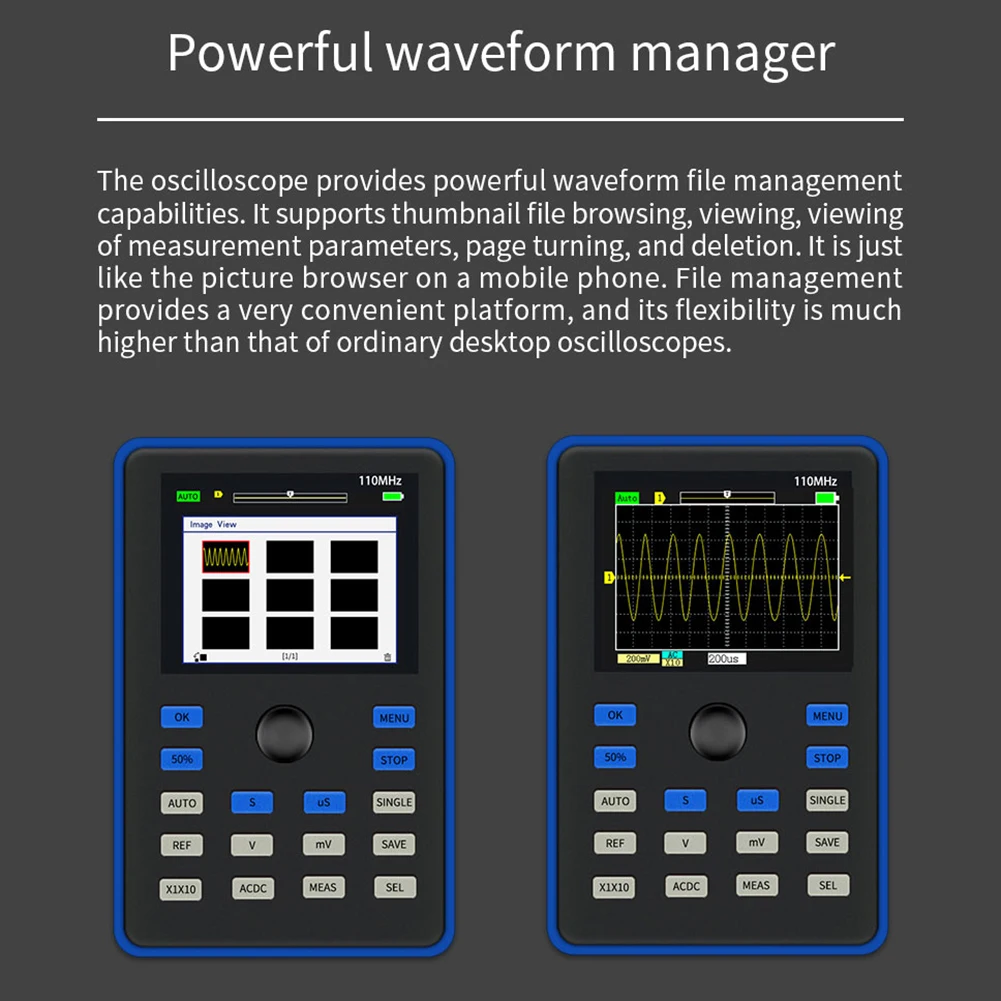

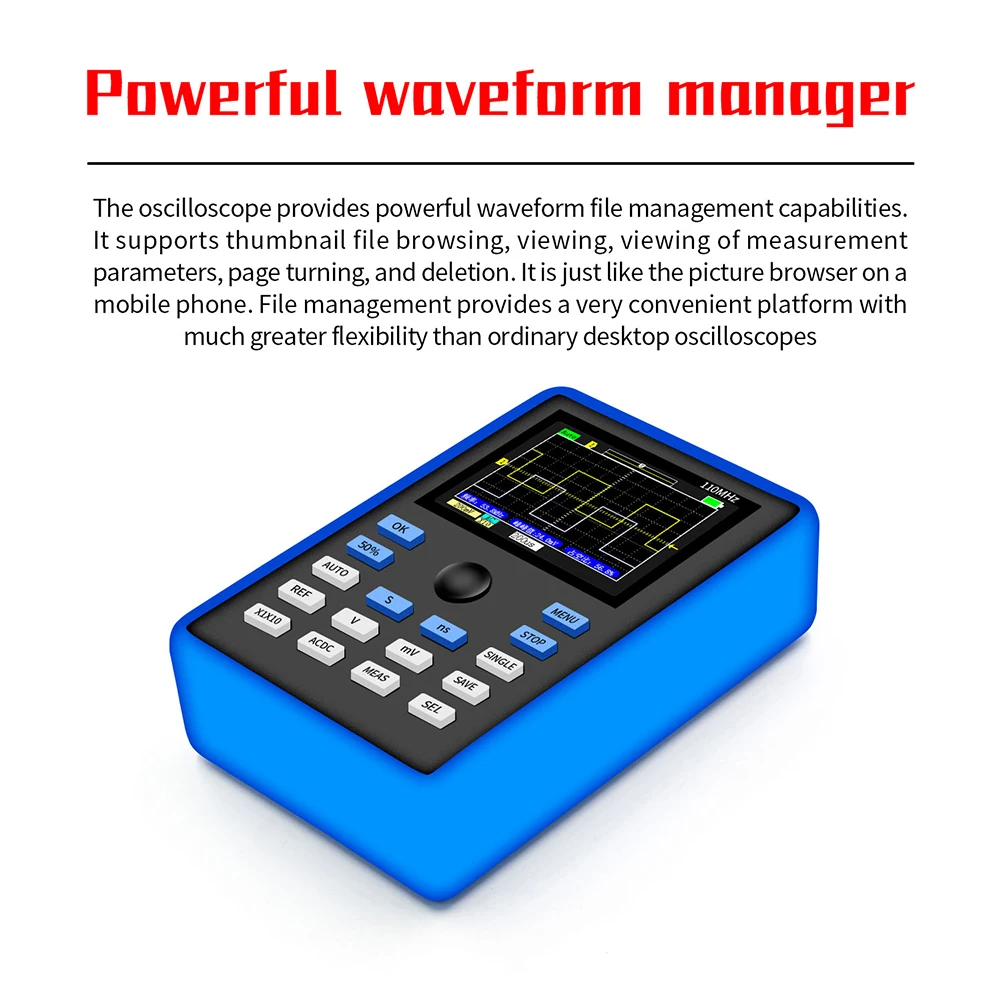

-Осциллограф обеспечивает мощные возможности управления файлами сигналов. Он поддерживает просмотр файлов эскизов, просмотр, просмотр параметров измерений, поворот страницы и удаление. Это так же, как браузер изображений на мобильный телефон. Управление файлами обеспечивает очень удобную платформу, и его гибкость намного выше, чем у обычных настольных осциллографов.

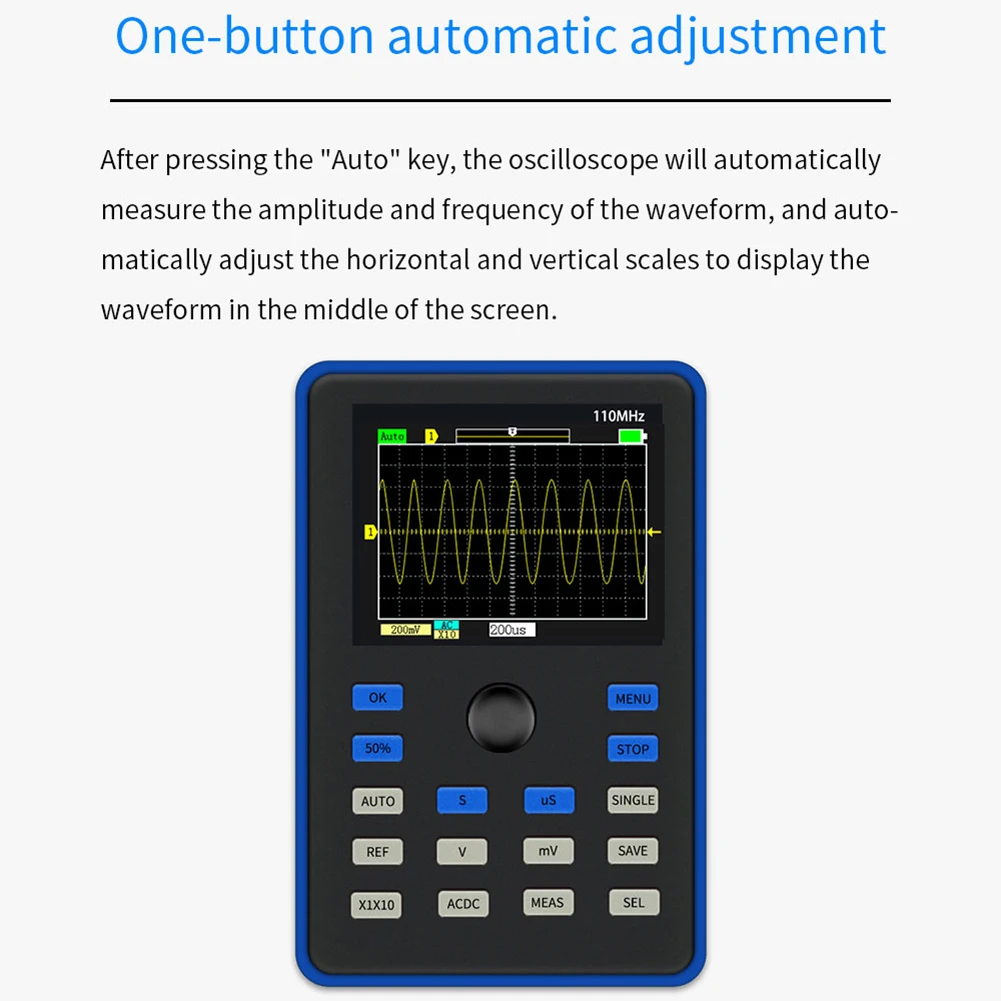

-После нажатия кнопки Auto осциллограф автоматически измеряет амплитуду и частоту формы волны и автоматически регулирует Горизонтальные и вертикальные весы для отображения формы волны в середине экрана.

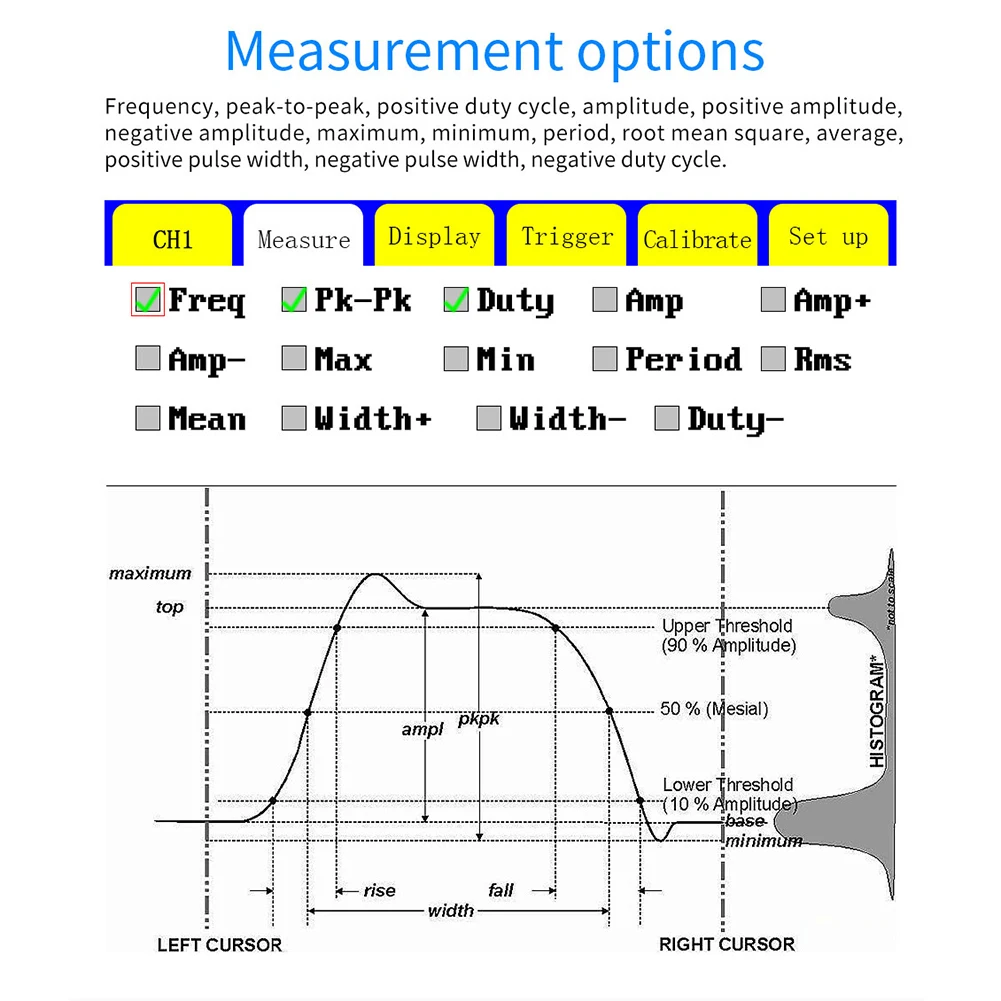

-Параметры измерения: частота, пик-пик, положительный рабочий цикл, амплитуда, положительная амплитуда, отрицательная амплитуда, максимум, минимум, период, среднее значение корня, среднее значение, ширина положительного импульса, отрицательная ширина импульса, отрицательный рабочий цикл.

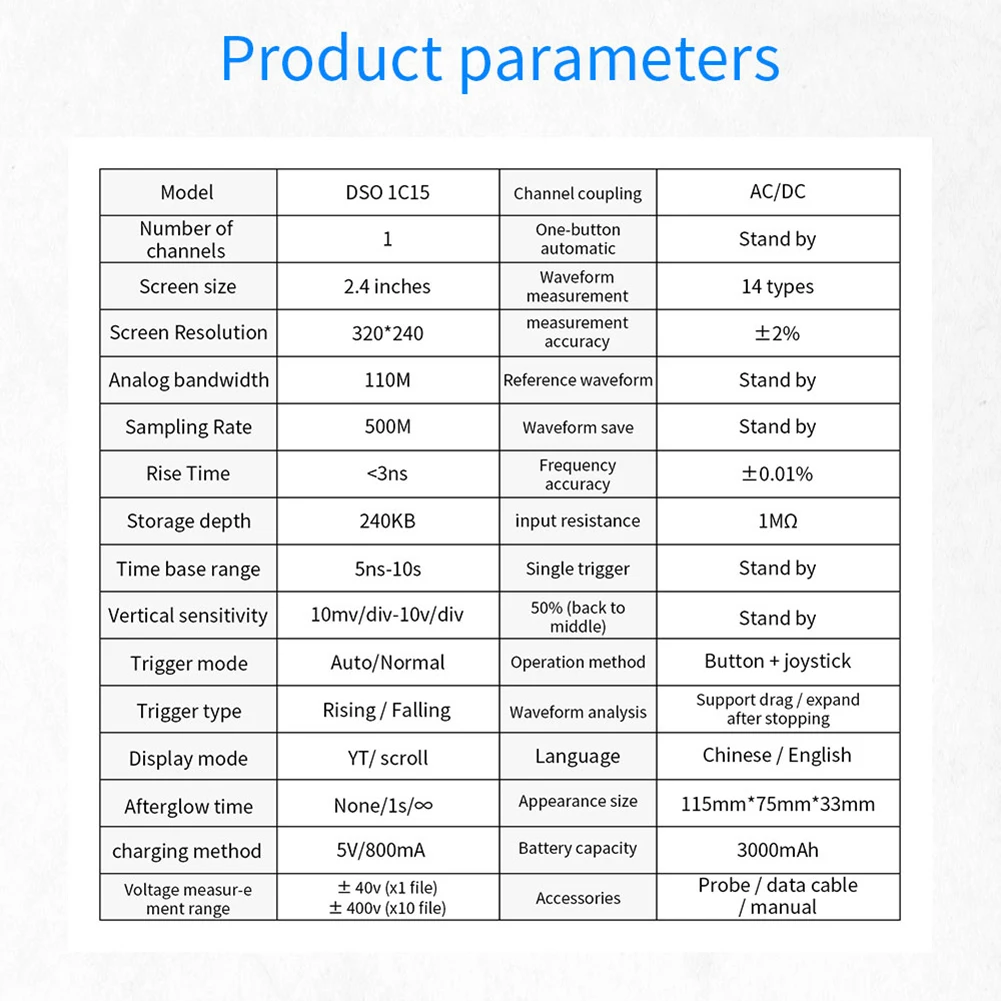

Характеристики:

Материал: АБС-пластик

Количество каналов: 1

Размер экрана: 2,4 дюйма

Разрешение экрана: 320*240

Аналоговая полоса пропускания: 110 м

Частота дискретизации: 500 м

Глубина хранения: 240 КБ

Диапазон времени: 5ns-10s

Вертикальная чувствительность: 10 мВ/div-10v/Див

Режим запуска: автоматический/нормальный

Тип триггера: подъем/падение

Режим отображения: YT / scroll

Время свечения: Нет/1s / ∞

Метод зарядки: 5 В/800 мА

Соединение канала: AC / DC

Автоматическая кнопка:

Измерение формы волны: 14 типов

Точность измерения: ± 2%

Справочная форма сигнала:

Сохранение формы волны:

Точность частоты: ± 0.01%

Входное сопротивление: 1MΩ

Один триггер: стоячий

50% (до середины):

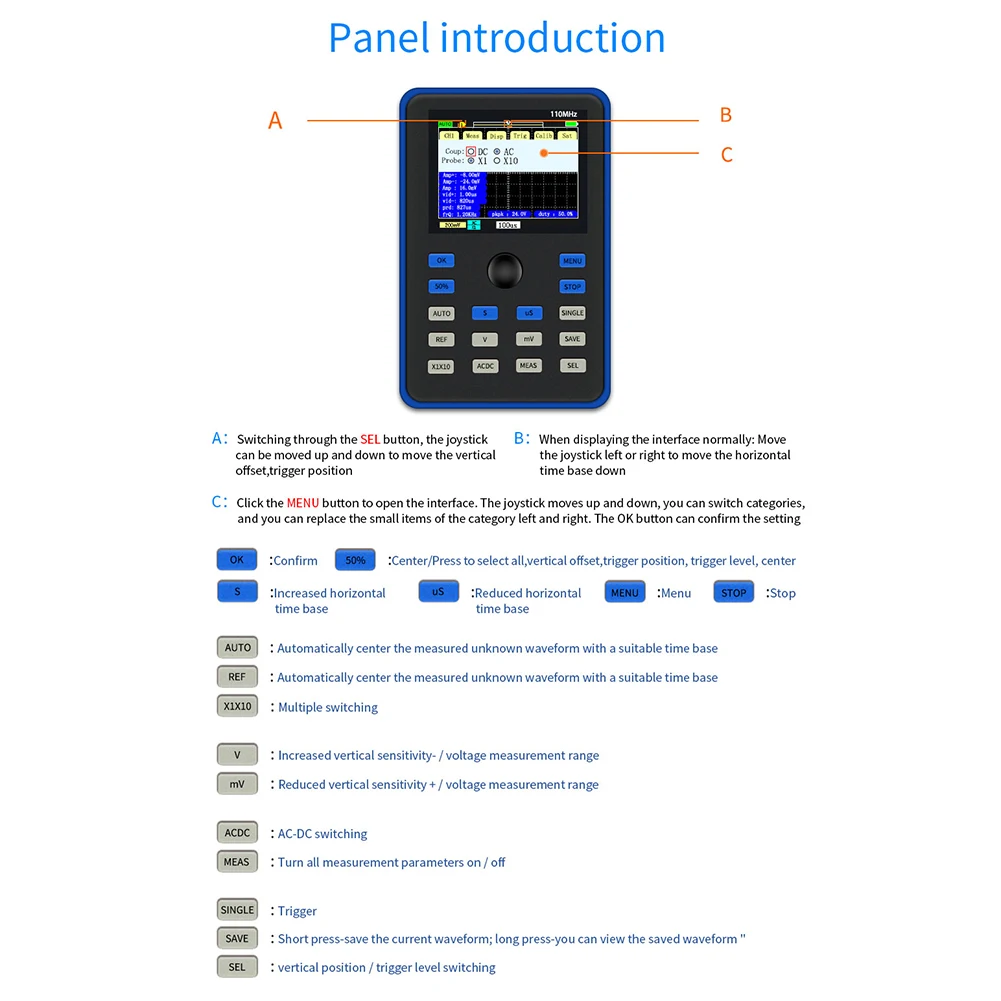

Способ работы: кнопка + джойстик

Размер: 114*74*33 мм/4,5*2,9*1,3 дюйма

Аккумулятор: 1 * литиевая батарея, 3000 мАч (в комплекте)

Анализ формы волны: поддержка сопротивления/расширения после остановки

Диапазон измерения напряжения: ± 40 В (Файл x1);± 400 В (Файл x10)

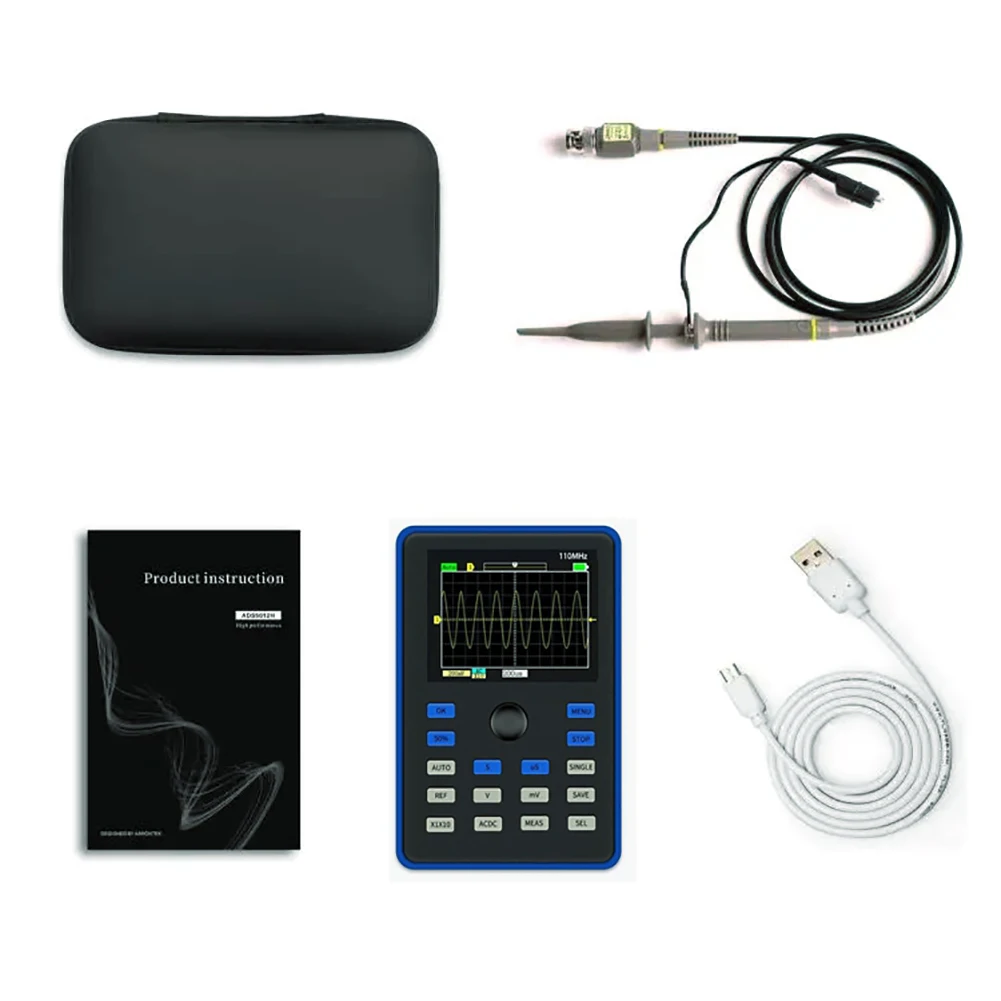

Посылка включает в себя:

1 * осциллограф

1 * соответствующий зонд 100 МГц (1X и 10X)

1 * Micro USB кабель для передачи данных

1 * Руководство пользователя

Примечания:

1. Измерения выполнены вручную, допускается погрешность в 1-3 мм, спасибо.

2. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что стиль такой же, как на картинке.
