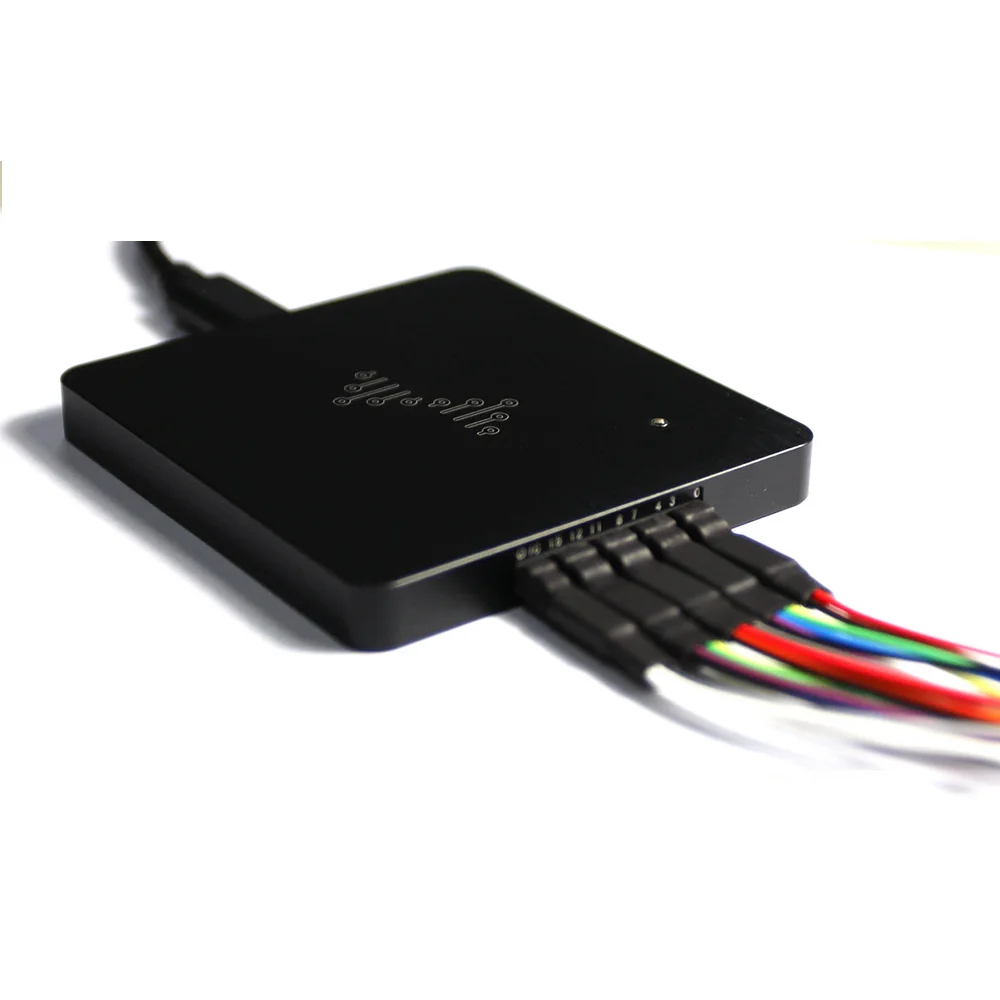

DSLogic Plus логический анализатор, 50M полоса пропускания, 16 каналов потока + буфер 16G

Подробная информация о продукте:

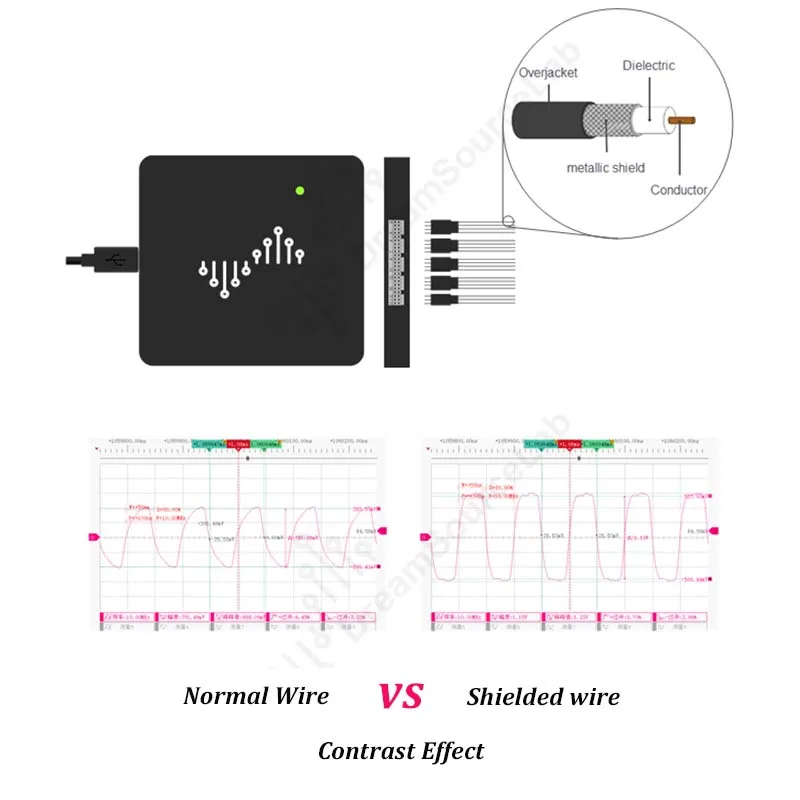

-Отбор пробников: Макс возможностью погружения на глубину до 30 м состояние для отбора проб -Максимальная частота дискретизации: 400 МГц -Он может осуществлять сбор и мониторинг цифрового сигнала в пределах 100 МГц. -Защита от перенапряжения, Электростатическая защита, долгий срок службы -Поддержка двойного режима: режим потока, передача USB в режиме реального времени на ПК, сверхбольшая глубина дискретизации; Режим буфер, широкая полоса пропускания, хранение оборудования, сверхвысокая частота дискретизации -Регулируемый порог значение: Поддержка различных напряжение: 1,2 V/1,8 V/2,5 V/3,3 V/5,0 V -Полностью металлический корпус -Защита от шума на 360 градусов, быстрое рассеивание тепла, более стабильная работа цепи. -Интерфейс USB tYPE-C -Максимальная поддержка глубины 16 г -100 м Частота дискретизации может собрать 160 секунд волновой формы -Частота дискретизации 20 м, можно получить волнистую форму 13 минут -1 м Частота дискретизации может собрать 4 часа волновой формы -Система окон (xp/vista/win7/win8/win10) -Многослойный протокол, дата более понятна -Поддержка пускового устройства для наполнения протокол

Особенности

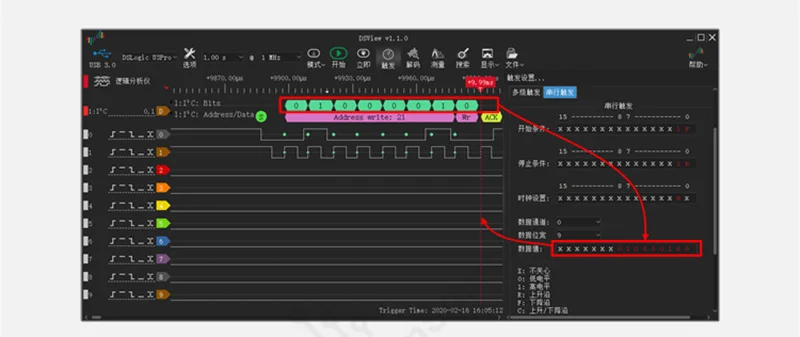

DSLogic отличается от логического анализатора, особенности другого начального уровня, в основном, следующие вопросы: -256 Мбит/с встроенной памяти, чтобы гарантировать, что выборки в режиме реального времени данных до 1,6 Гбит/с хранения. Аналоговый логический анализатор, полоса пропускания или Глубина памяти ставят под удар индикаторы, в то же время значительно снижающие полезность такого логического анализатора. Например, передача данных через USB-память saleae в режиме реального времени для хранения данных с использованием хост-компьютера, хорошее решение проблемы глубины памяти, но из-за ограниченности полосы пропускания USB, может достигать полосы дискретизации 200-300 Мбит/с; Открытый верстак Logic Sniffer используется внутренний FPGA BRAM в качестве места для хранения, Также имеет пробоотборная трубка 1,6 Гбит/с, но объем памяти составляет всего 216 кбит. -16 этап комбинированные передовые всплывающие предупреждения функции, легко установить комплекс триггер условия. В качестве логического анализатора запускаются наиболее важные характеристики прямого воздействия на точность определения местоположения дискретизации. Большинство логических анализаторов начального уровня не имеют расширенных функций запуска, что позволяет клиентам находить и находить проблему в большом количестве бесполезной информации, теряя ценное время. -Постоянный регулируемый пороговый уровень. В зависимости от уровня высокоскоростной компаратор отбора проб цепи, не только может регулировать уровень предельный уровень для удовлетворения различных сигнала стандартов (1,2 V/1,5 V/1,8 V/3,3 V/5,0 V), И может определить уровень точности до уровня менее 100 мВ для максимальной мощности шума, Значительно уменьшает возможность ложных срабатываний и заусенцев для образцов. Каждый логический анализатор начального уровня, использующий Стандартный интерфейсный чип, определяет фиксированный уровень напряжения, не может гарантировать точность результатов дискретизации. -Используйте экранированный кабель, линейный разъем fly. Экранированный кабель является стандартным в высококлассном логическом анализаторе, вы можете обеспечить герметичность отобранных цепей сигнала, уменьшая степень искажения отобранного сигнала. Большинство логических анализаторов начального уровня, использующих Обычный кабель DuPont для подключения логического анализатора и измеренного сигнала, разрывы импеданса и проблемы с отскоком грунта представляют собой серьезные искажения сигнала, который влияет на логический анализатор на измеряемом уровне сигнала. В нашем программном обеспечения для ПК используется одна и та же конструкция с открытым исходным кодом, и в настоящее время поддерживается до 44 видов функций анализа по протокол. Под поддержкой с открытым исходным кодом эта цифра будет и далее увеличиваться. Каждый человек думал, что этот Бесплатный протокол для разборки, чтобы сделать свой собственный вклад.

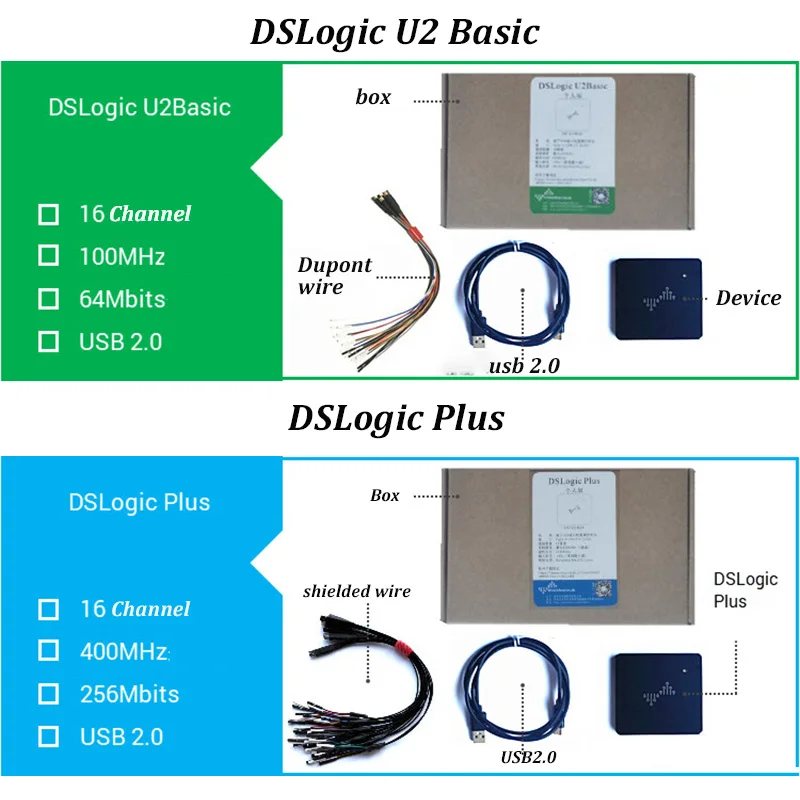

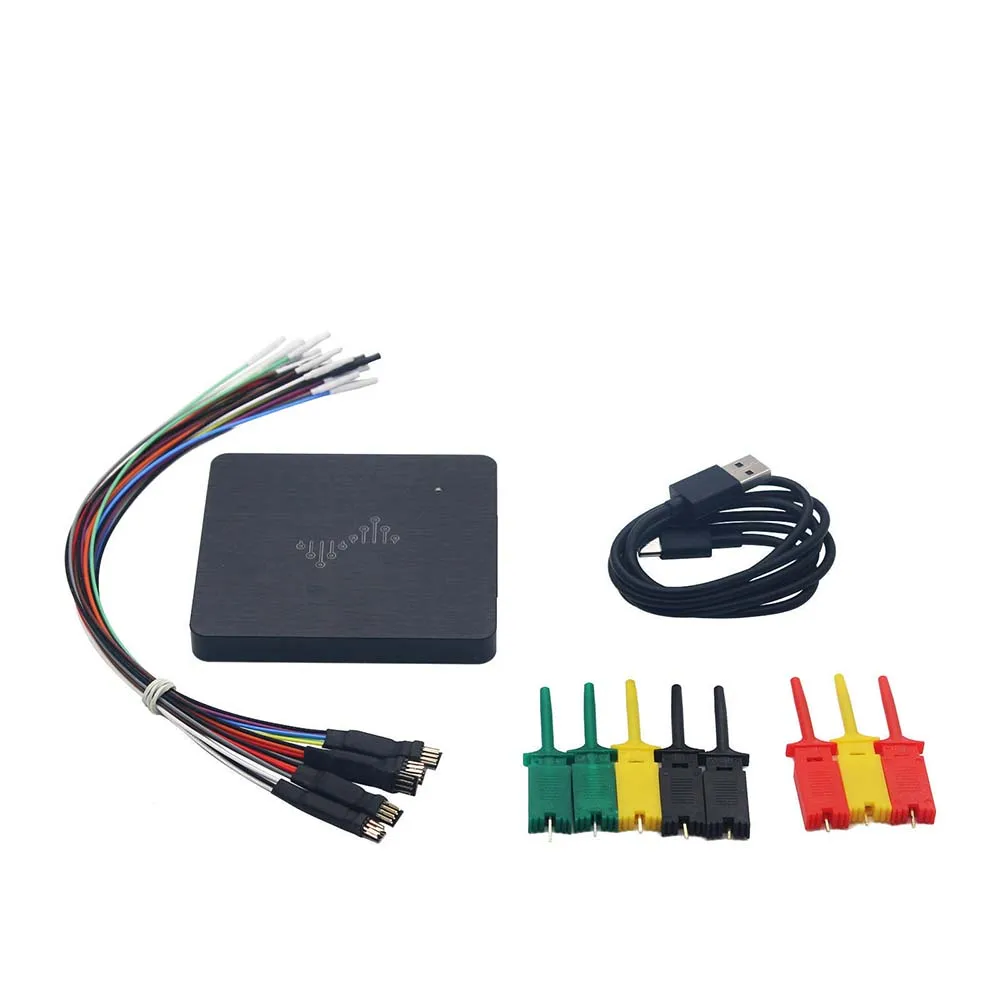

Посылка включает в себя
