Бесщеточный двигатель постоянного тока драйвера

Модель: WSQD_V6. 3

Рабочее напряжение: 12V--36V

Ток вождения: ≤ 15A

Мощность вождения: ≤ 500 Вт (зависит от рабочего напряжения)

Функция регулирования скорости: Да

Вверх ногами: Да

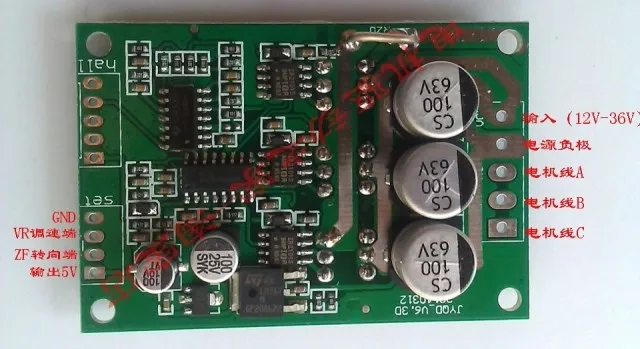

Определение исходящей линии:

Часть сигнала

● Эталонное напряжение: выходное напряжение ведущей пластины 5 В для регулирования скорости внешнего потенциометра (без регулирования скорости потенциометра, Этот штырь приостановлен, не может быть подключен к другим электрическим линиям, В противном случае это повредит внутреннюю цепь движущейся пластины)

● ZF вперед/назад: Управление вперед и обратное вращение двигателя (подвесное вращение вперед, обратное вращение с эталонным напряжением)

● Очки виртуальной реальности VR с регулировкой скорости конец: двигателя регулирования скорости, входное напряжение 0,5 В до 5 В, скорость вращения двигателя от 6% до 100% (как правило, применить этот конец потенциометр центр, 5 в выходной конец и GND на обоих концах потенциометра)

● GND: регулирование скорости напряжения общий конец заземления

--------------------------------------------------------------

Силовая часть

● VDD: положительный источник питания, напряжение 12 В до 36 В

● GND: отрицательный полюс

● Линия Двигателя C/B/A может быть подключена к трем комплектам проводов катушки мотора по желанию. Если фаза не правильная, но направление вращения неправильное, две линии могут быть изменены по желанию для регулировки рулевого управления двигателя

===========================================================================Режим проводки и инструкции:

1. Как показано на пленке

A. Регулирование скорости: Центральная головка потенциометра регулирования скорости соединена с концом регулировки скорости (VR), и оба конца соответственно подключены к эталонному источнику питания (5 В) И наземный (GND).

B. Положительное и отрицательное вращение: Положительное/отрицательное (VR) переключение и обратное вращение, за которым следует GND

C. Источник питания: положительный электрод подключен к VDD, и наивысшее напряжение не может превышать 36 В постоянного тока, в противном случае это приведет к постоянному повреждению

D. Двигатель: три провода двигателя соединены с A/B/C соответственно (если оригинальный рулевой механизм необходимо отрегулировать, любые два из трех проводов A/B/C должны быть настроены относительно друг друга).

E. Питание не должно быть подключено назад, или будет причинен постоянный ущерб

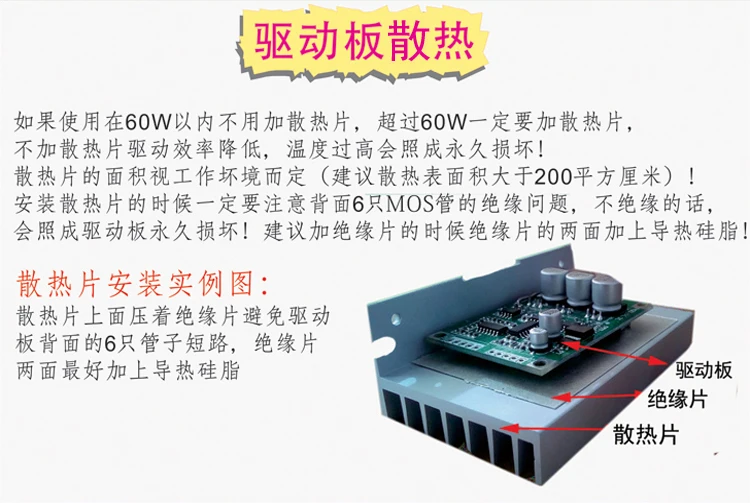

2. Перед использованием необходимо добавить соответствующие радиаторы в соответствии с мощностью вождения; В противном случае, постоянное повреждение будет вызвано чрезмерно высокой температурой подъема приводной трубы (при добавлении радиаторов, необходимо обратить внимание на проблему изоляции радиаторов 6 силовых трубок).

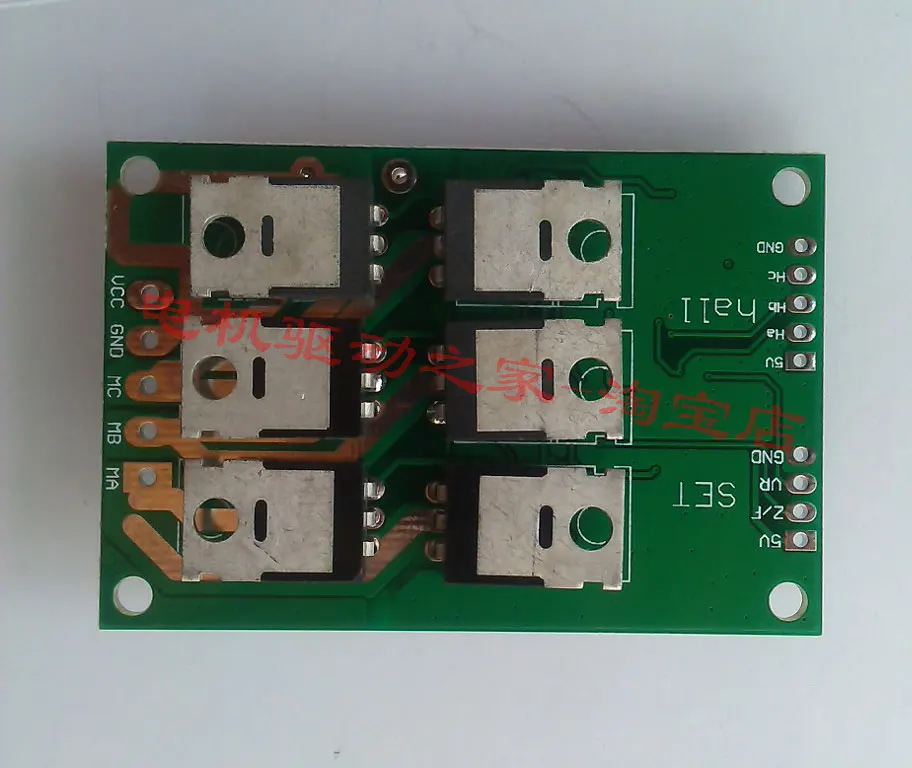

Выходная мощность этой платы состоит из 6 80A CMOS трубок с сильной мощностью (обратите внимание на тепловыделение силовых трубок).

Пластина привода бесщеточного двигателя предназначена для полного отражения коэффициента высокой производительности-цены с точки зрения мощности вождения, объема пространства и стоимости

В процессе производства этой приводной пластины, за исключением силового устройства, все используются в процессе производства SMT, стабильность продукта и консистенция были значительно улучшены, И в то же время полностью использовать эффективное пространство в корпусе всей машины, чтобы предоставить вам больше места для контроля стоимости продукта
