12V ESP8266 четыре способа WiFi реле IOT умный дом Cepphone приложение пульт дистанционного

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; }

Два режима работы: режим 1: мобильный телефон переносит модуль Wi-Fi непосредственно режим 2: мобильный телефон и wifi модуль несут на маршрутизаторе Дополнительные функции: работа в качестве модуля USB при удалении ESP-01 модуля
Расстояние передачи: (1) открытая среда, когда мобильный телефон переносит модуль Wi-Fi, максимальное расстояние передачи составляет 100 м; (2), когда модуль Wi-Fi и мобильный телефон несут на маршрутизаторе одновременно, расстояние передачи сигнала зависит от сигнала маршрутизатора
Используйте технологию Smartconfig для завершения настройки учетной записи и пароля модуля Wi-Fi esp-01 в мобильном приложении. Настроенная учетная запись и пароль будут запоминаться после отключения питания
Плата содержит 12В, 10А/250В AC 10А/30В DC реле, которое может непрерывно поглощать 100000 раз, с защитой тока диода и коротким временем отклика.
С опцией режима и светодиодный индикатор рабочей статуи. С 4 амортизаторами и сильной защитой от помех. Сдержанный интерфейс отладки UART и MCU порт загрузки для программы
Интерфейс на плате: IN +,IN-:5 В вход напряжения
5 В, GND,TX,RX:UART серийный порт PIN
Плавать, PIN8,NRST: защищены MCU порт загрузки

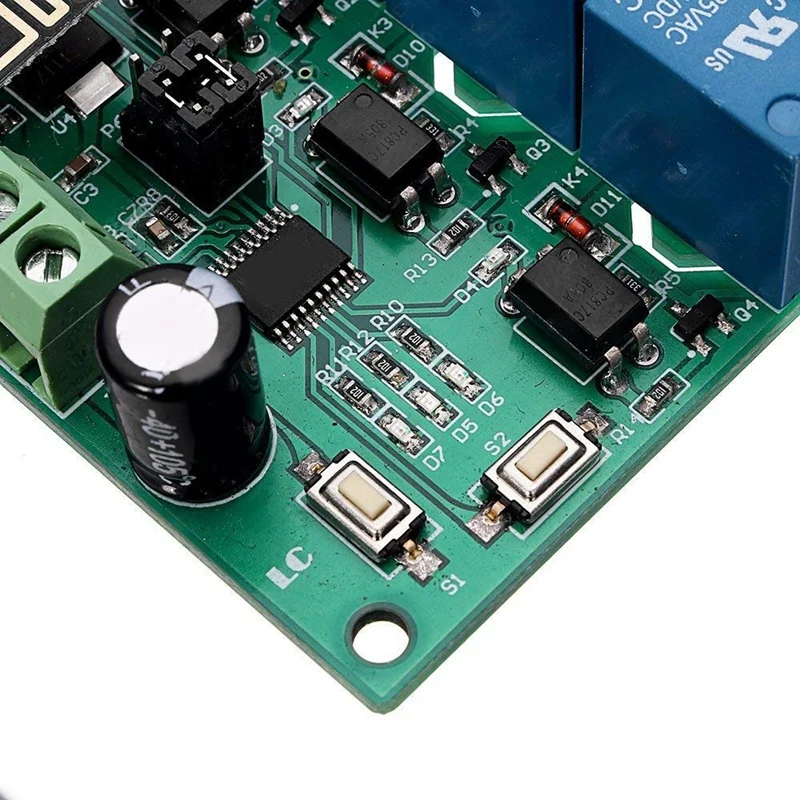

Кнопка S1: режим изменения, режим по умолчанию-режим 1
Кнопка S2: сброс
Светодиодный D1/D2/D3/D4 (красный): релейный Рабочий СВЕТОДИОДНЫЙ, светодиодный, когда реле включено
Светодиодный D7 (красный): индикатор для режима 1
Светодиодный D5 (синий): индикатор для режима 2
Светодиодный D6 (зеленый): индикатор рабочей статуи, точные детали, как показано ниже:
При отключении он настраивается или отключается от маршрутизатора.
0.5s Быстрое мигание представляет приложение для мобильного телефона Настройка учетной записи WIFI и пароль для модуля ESP-01
2S медленная мигание, чтобы настроить законченный, и ждать подключения к мобильному телефону по TCP
Светодиодный, всегда на представляет TCP соединения с мобильный телефон успешно
Соединение для двух шапочных перемычек:
Как правило, вставьте их в дно, это RX в RX1,TX в TX1. Вставьте их в верхнюю часть, когда используете в качестве usb-модуля

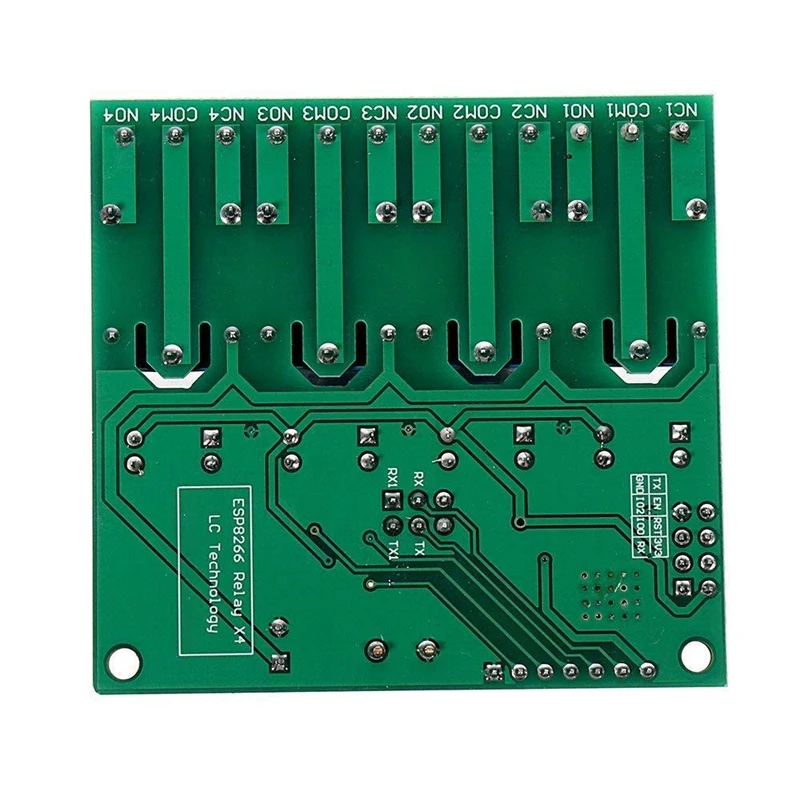

COM1 COM2 COM3 COM4: общий терминал
NC1 NC2 NC3 NC4: нормальное закрытие
NO1 NO2 NO3 NO4: Обычный открытый
Команда управления для реле (шестигранный формат):
Открытое реле 1:A0 01 01 A2
Реле закрытия 1:A0 01 00 A1
Открытое реле 2:A0 02 01 A3
Близкое реле 2:A0 02 00 A2
Открытое реле 3:A0 03 01 A4
Реле закрытия 3:A0 03 00 A3
Открытое реле 4:A0 04 01 A5
Реле закрытия 4:A0 04 00 A4
Цвет: синий
Материал: PCB
Размер: 60*63 мм
Посылка:
1x12V ESP8266 четыре способа Wifi реле
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
