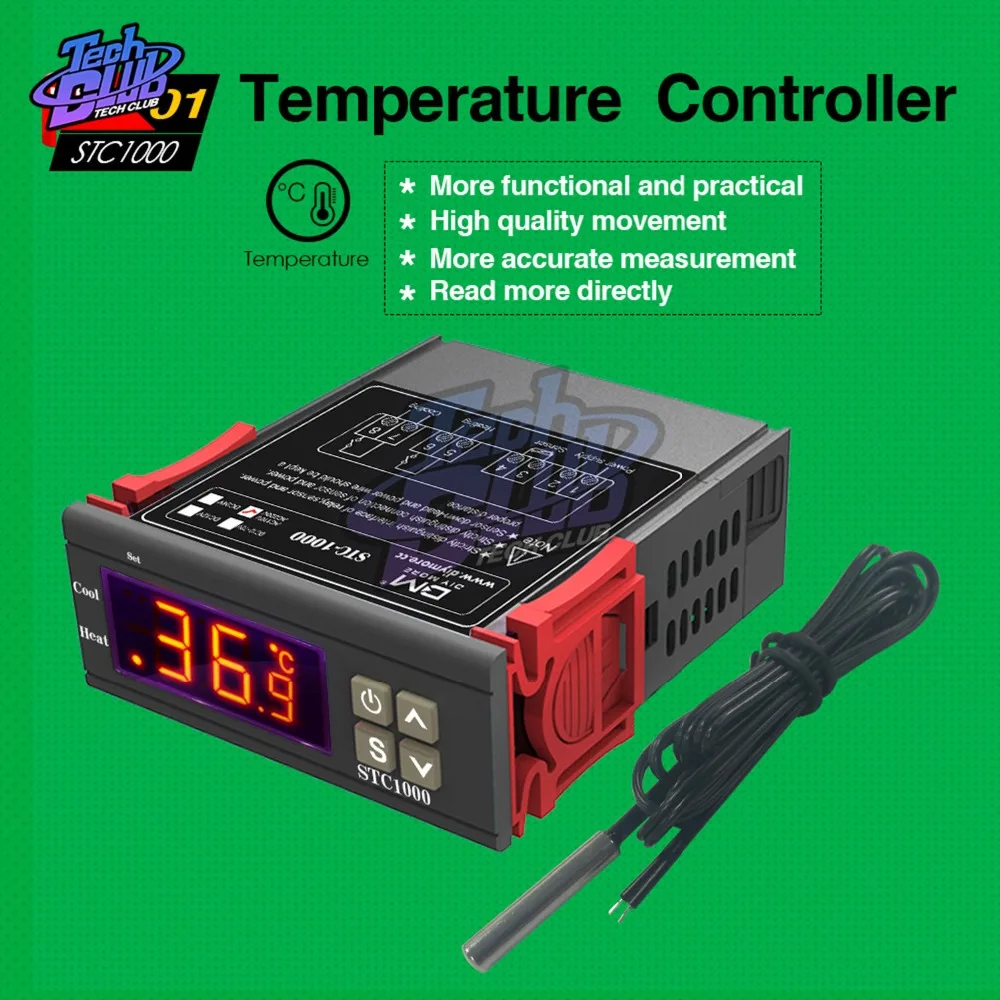

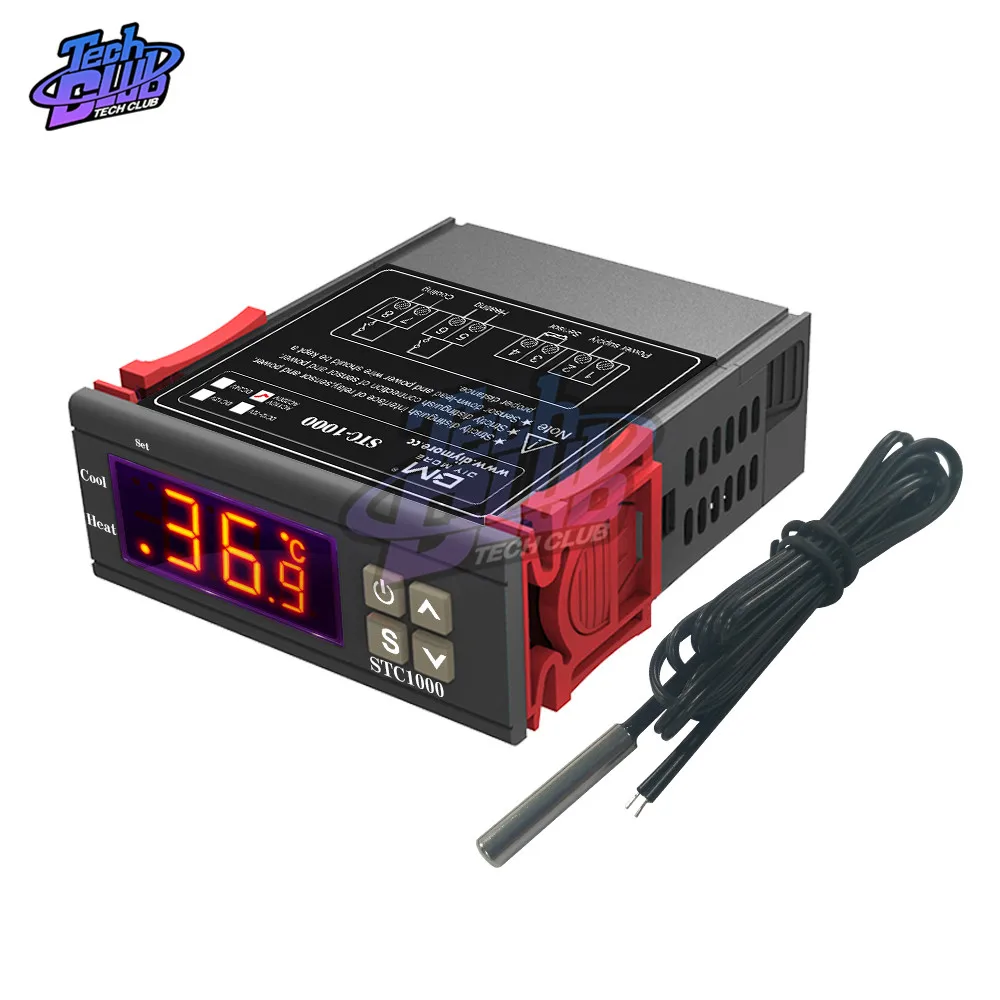

STC-1000 цифровой термостат Humidistat регулятор температуры и влажности терморегулятор

STC-1000 цифровой термостат Humidistat регулятор температуры и влажности терморегулятор

Особенности:

Модель: STC-1000

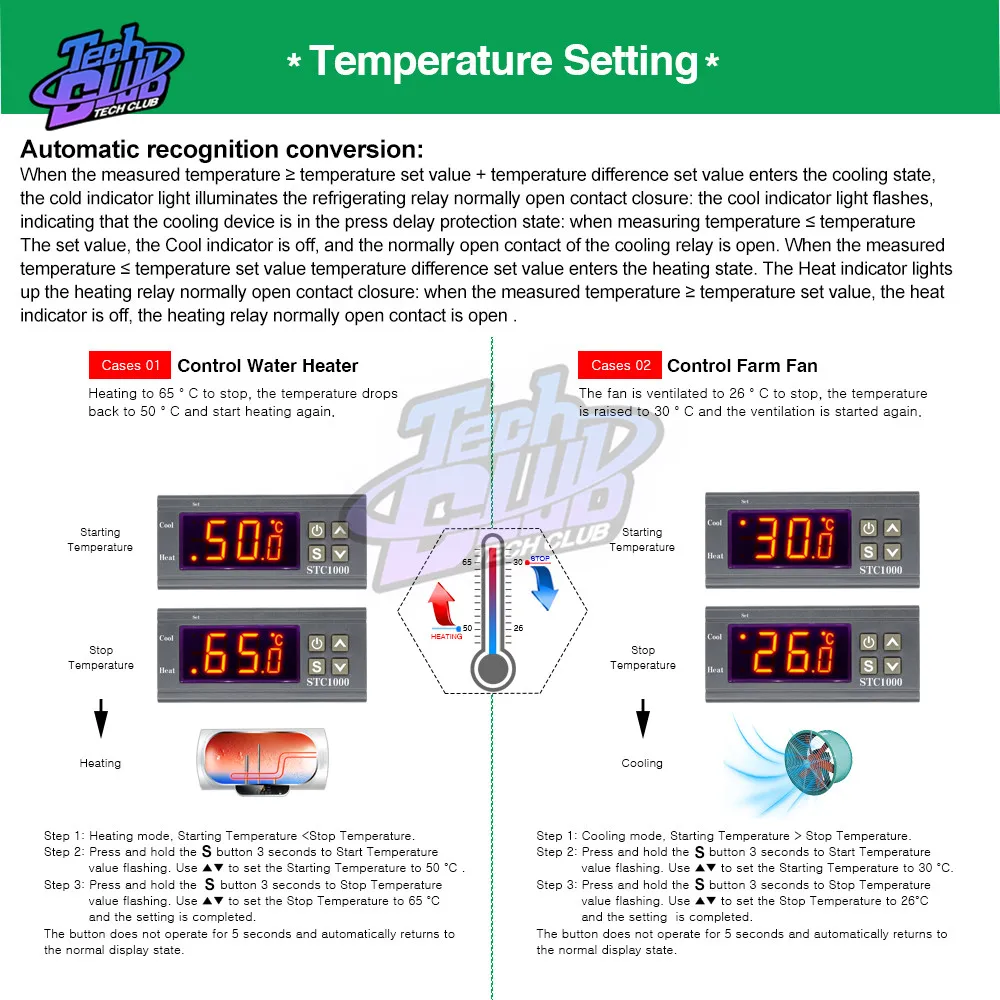

Переключение режимов между прохладным и теплым; Контроль температуры путем установки значения настройки температуры и значения разницы; Калибровка температуры; Контроль охлаждения выход задержка защиты; Будильник, когда температура превышает предел температуры или когда ошибка датчика.

Технические параметры:

1. Диапазон измерения температуры: -50 °C ~ 99 °C

2. Разрешение: 0,1 ° C;

3. Точность: +- 1 °C (-50 °C ~ 70 °C);

4. Задержка срабатывания датчика: 1 минута

5. Мощность питания: 110-220VAC 50/60Hz, 12Vdc , 24Vdc (Выберите источник питания при размещении заказа);

6. Потребляемая мощность: <3 Вт;

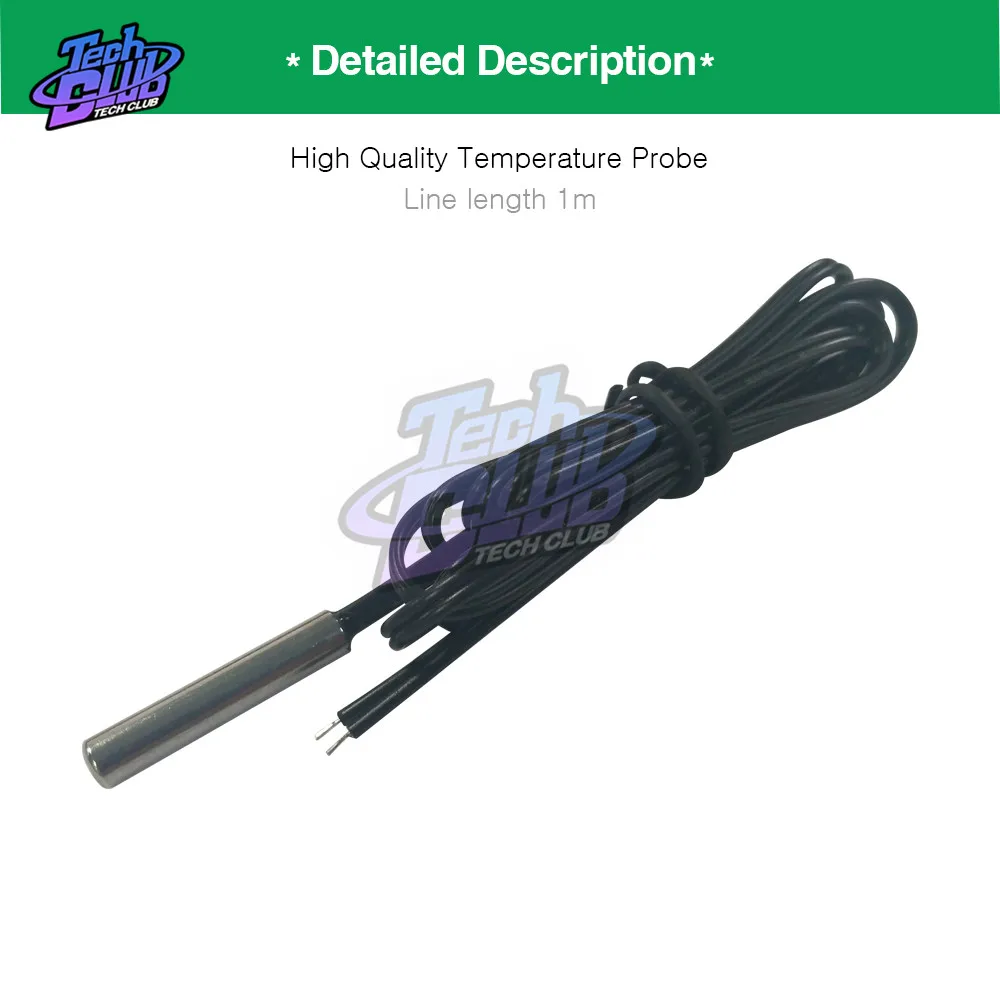

7. Датчик: Датчик NTC (1 шт.);

8. Контактная мощность реле:Два реле крутой 10А/220В переменного тока; Тепло 10А/220В переменного тока;

9. Температура окружающей среды: 0 ° C ~ 60 ° C;

10. Температура хранения: -30 °C ~ 75 °C;

11. Относительная влажность: 20% ~ 85%(Без конденсата)

12. Длина датчика: 1,0 м

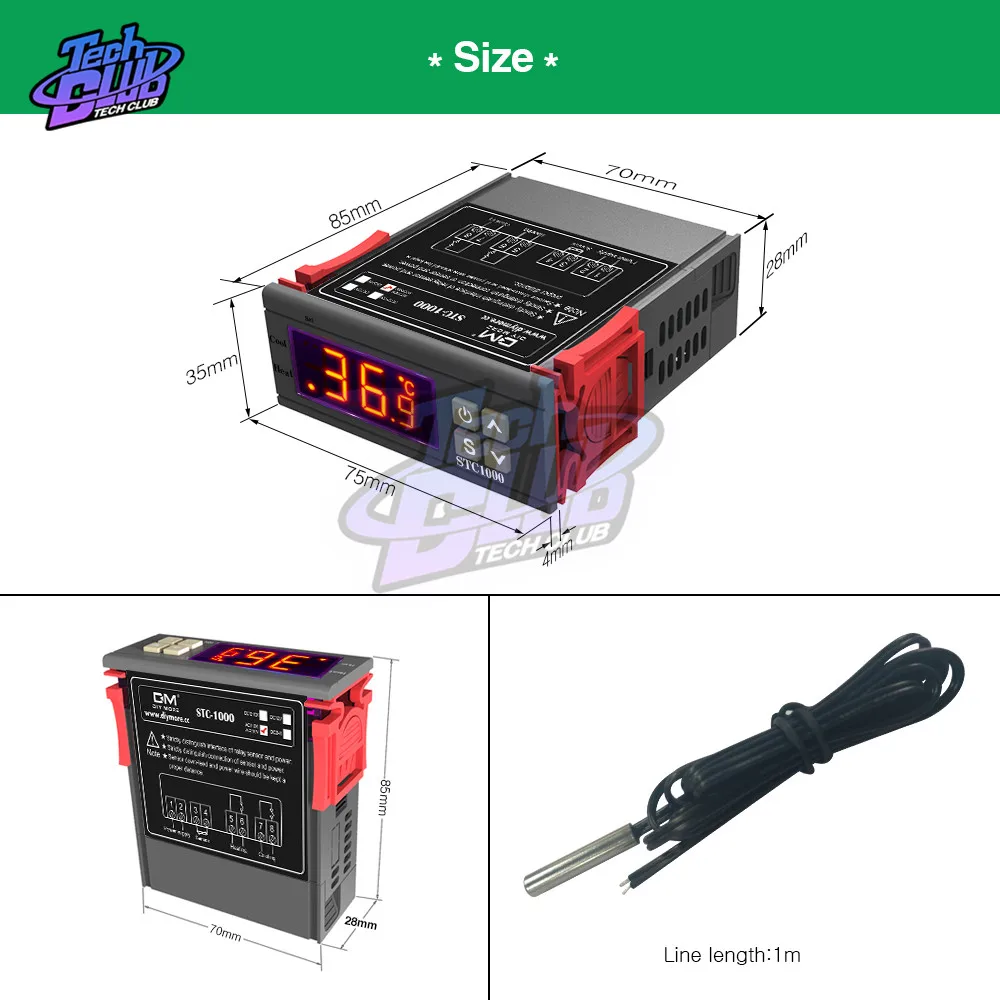

13. Размер передней панели: 75x34,5 мм; Размер изделия: 75x34,5x85 мм; Размер крепления: 71x29мм

Инструкция по меню

Код

Функция

Набор диапазона

По умолчанию

F1

Значение температурного набора

-50,0 ~ 99,9 °C

10,0 °C

F2

Разница в наборе значений

0,3 ~ 10,0 °C

0,5 °C

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10,0 °C ~ 10,0 °C

0 °C

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите кнопку «вверх», которая отображает значение настройки температуры; Нажмите кнопку «вниз», чтобы отобразить значение разницы.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "s" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим, а "набор" индикатор светильник, на экране отображается первый код меню «F1».

Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код пункта меню. Нажмите кнопку «s», чтобы отобразить значение параметра текущего меню. Нажмите кнопку «s» и удерживайте «вверх» или «вниз» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки, нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не работает в течение 10 секунд, система не будет сохранять модифицированный параметр, экран обратно для отображения нормальной температуры.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображаться «Er», если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войти в обычный рабочий режим, рекомендуется сбросить значение параметра в таких условиях.

Описание ошибки/тревоги

Сигнализация, когда ошибка датчика: контроллер Активирует режим сигнализации об ошибке датчика, когда датчик открывает цепь или короткое замыкание, весь тернирующий статус закрыт звуковыми сигналами, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звук сигнала тревоги, чтобы отобразить нормальную температуру, когда ошибка и ошибка будут устранены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию сигнализации об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт buzzeralarms, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

Правила безопасности

Опасность:

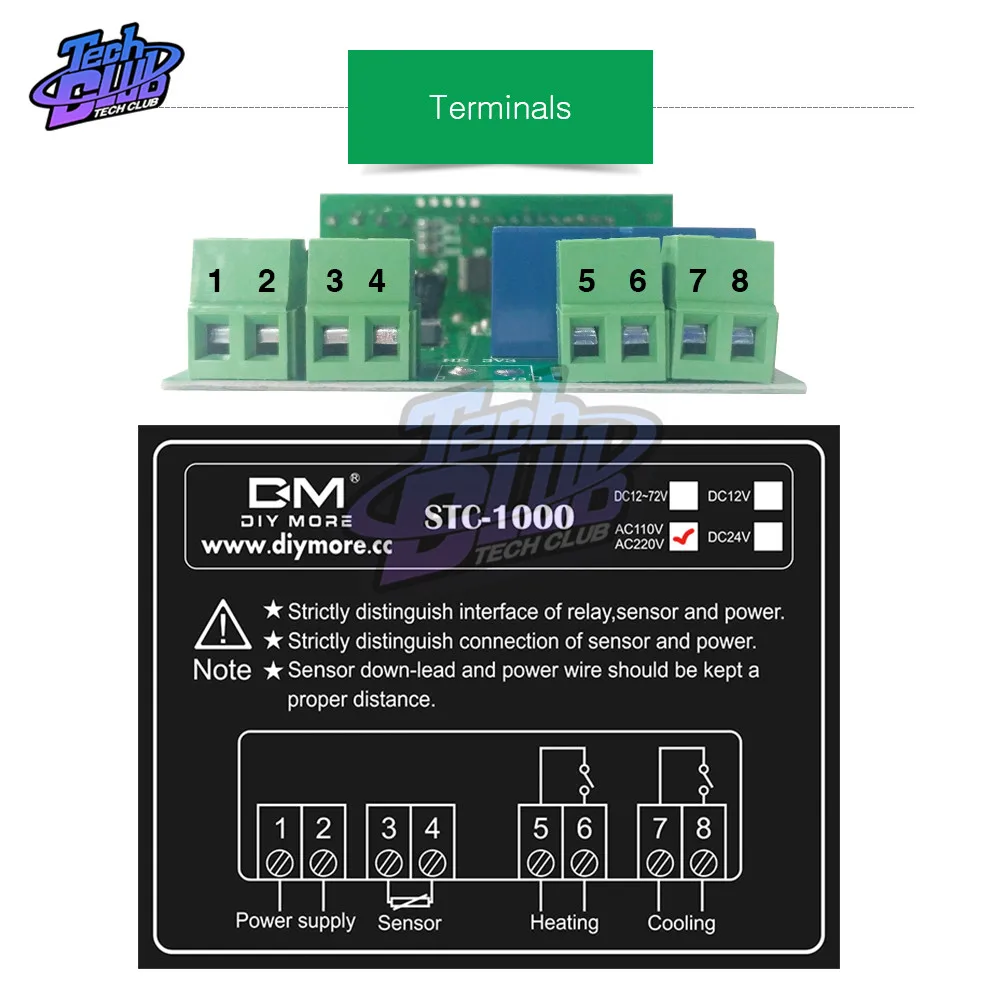

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

Примечание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

Посылка включает в себя:

1 х контроллер температуры

1 х датчик температуры
