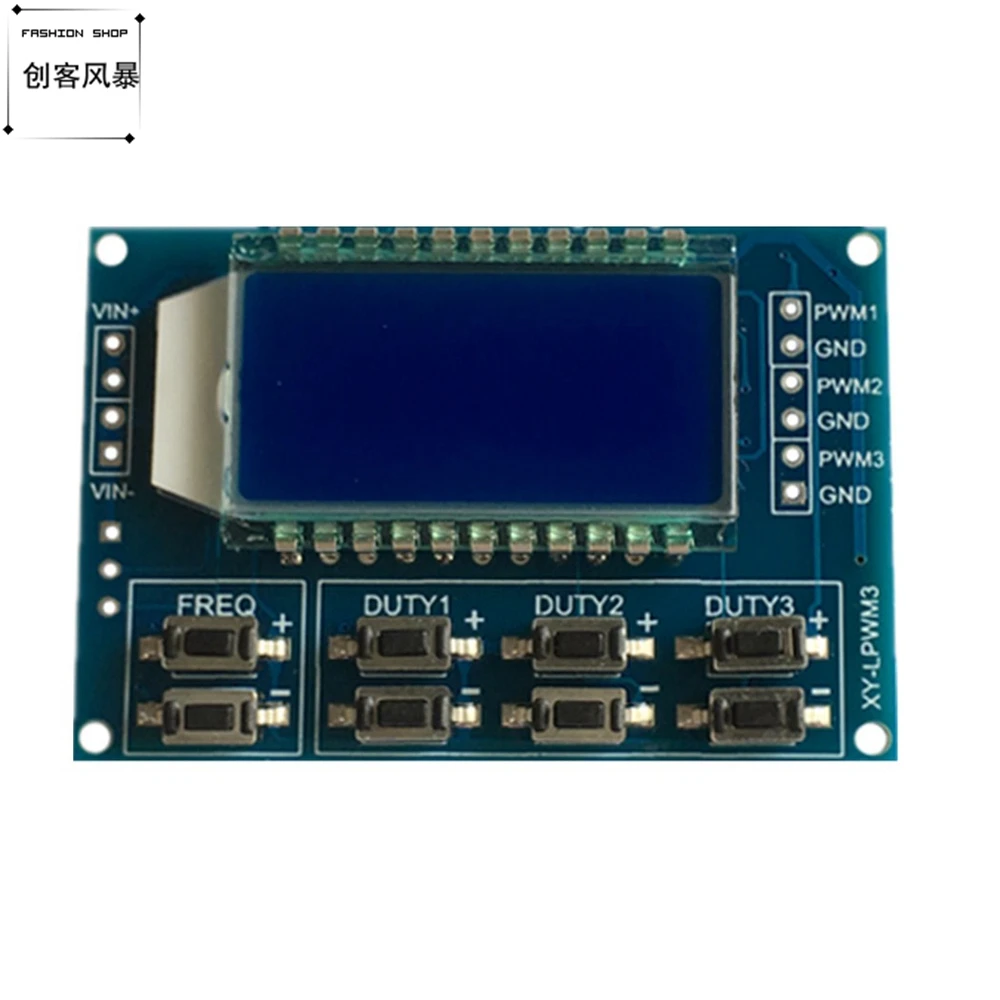

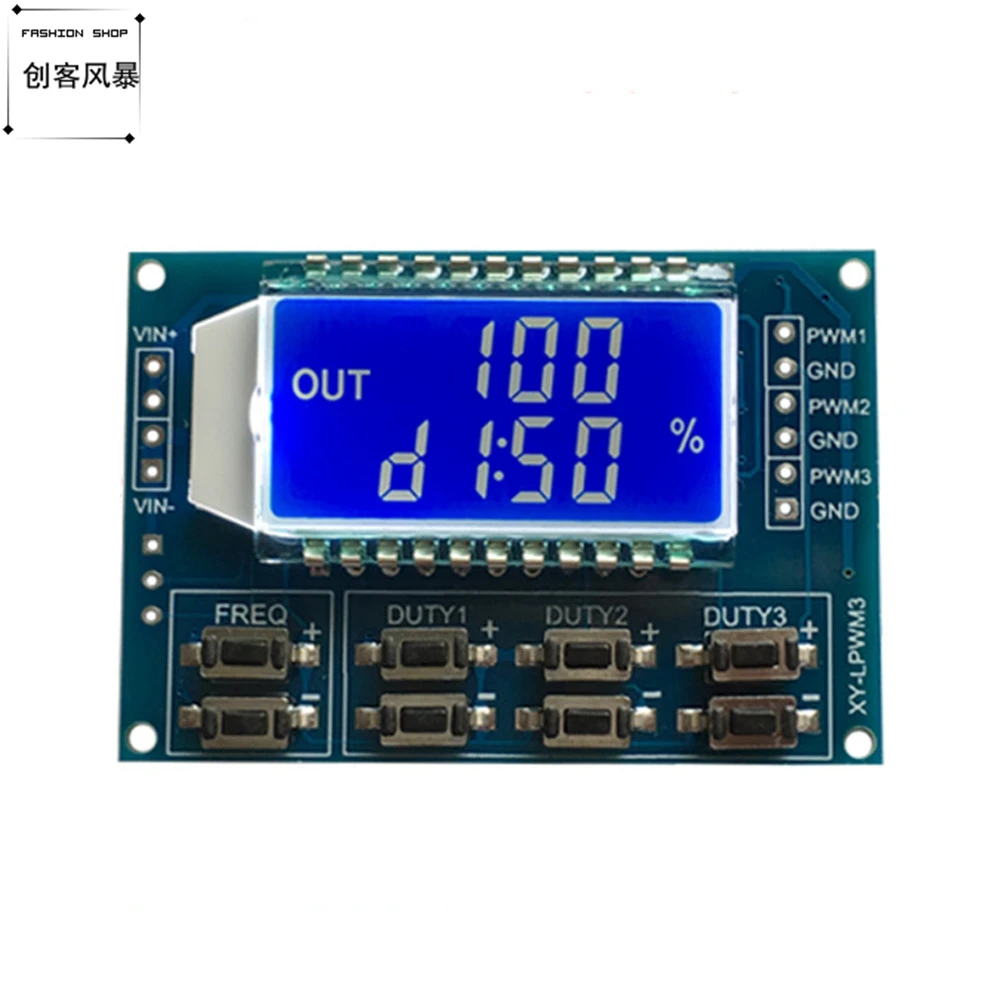

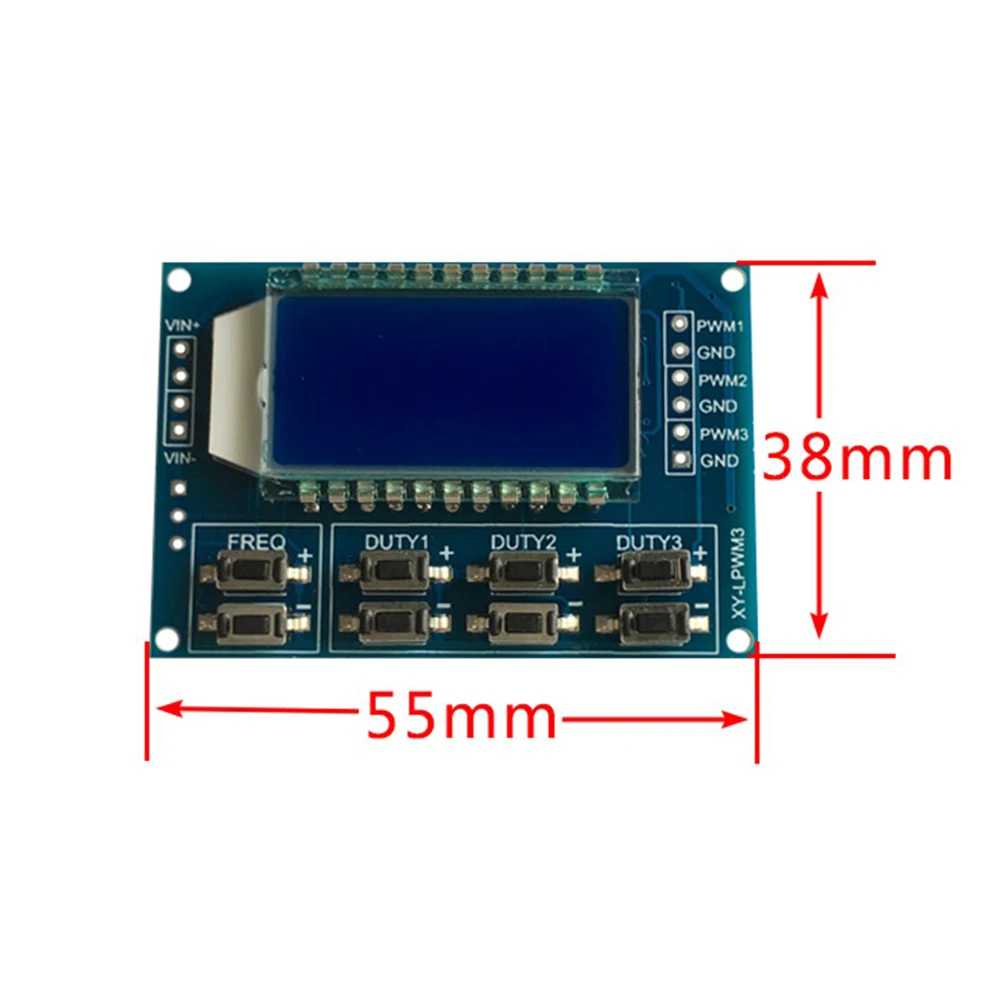

3-сторонний Выход PWM генератор сигналов частота импульсов прямоугольную волну

3-сторонний Выход PWM генератор сигналов частота импульсов прямоугольную волну

3RoadPWMPulse Регулируемый Модуль рабочего цикла прямоугольная волна генератор сигналов

\
\

Основные характеристики модуля:

\
\

1. 3ДорогаШИМВыход, Регулируемая частота,3Циклический Частотный выход последовательно, рабочий цикл может регулироваться независимо, для большинства случаев;

\
\

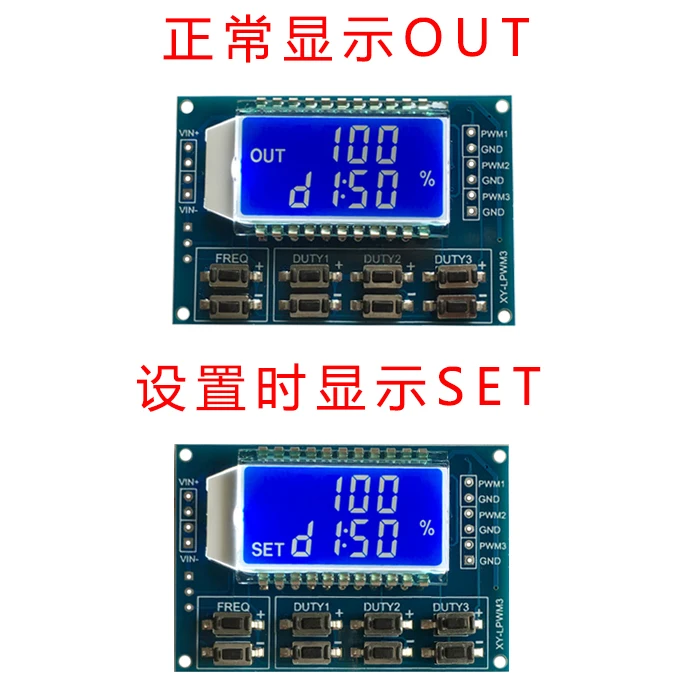

2. ЖК-дисплейЧастота отображения жидкокристаллического дисплея и рабочий цикл, очень четкие, регулировка очень удобная

\
\

3.Широкий диапазон частот, высокая точность;

\
\

4.Может быть серийная связь

\
\

A. Описание модуля:

\
\

3ДорогаШИМВыход, широкий диапазон частот, рабочий цикл можно регулировать независимо в реальном времени;

\
\

Частота делится на четыре диапазона, автоматическое переключение:

\
\

1. XXX (No XIAOSHUDIAN): Минимальная единица измерения1 Гц, Допустимые значения1 Гц ~ 999 Гц;

\
\

2. X.XX(XIAOSHUDIAN примерно) Минимальный блок0,01 кГц, Допустимые значения1,00 кГц ~ 9,99 кГц;

\
\

3. X.X (XIAOSHUDIAN in ten): Минимальная единица измерения0,1 кГц; ЗначениеОбъем10,0 кГц ~ 99,9 кГц

\
\

4. X.X.X (XIAOSHUDIAN в 10 и 100): Минимальная единица измерения1 кГц; ЗначениеОбъем1 кГц ~ 150 кГц

\
\

Е. Г.Частотный дисплей:100Сказал:ШИМВыход100 ГцПульс;

\
\

1,01Сказал:ШИМВыход1,01 KПульс;

\
\

54,1Сказал:ШИМВыход54,1 кГцПульс;

\
\

1.2.4Сказал:ШИМВыход124 кГцПульс;

\
\

Диапазон рабочего цикла:0 ~ 100%, Где100%Предназначен для использованияA0 %Чтобы представить.

\
\

Все измененные параметры в RDS, энергосбережение.

\
\

\
\

\
\

II. Как изменить параметры для RDS

\
\

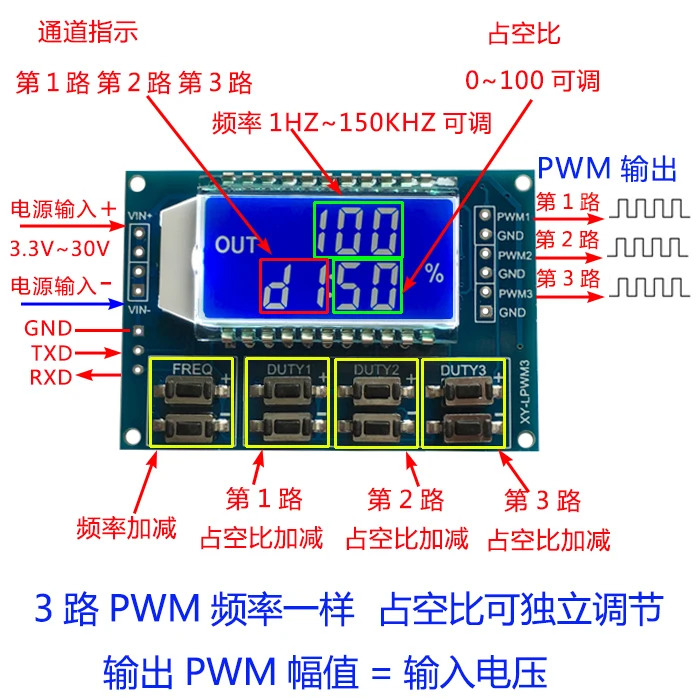

Модуль8Независимая клавиша, используемая для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение одного блока) и нажатие и удержание (быстрое увеличение или уменьшение), очень простая, автоматическое сохранение параметров после настройки, отключение питания не теряется.

\
\

3Кнопка дорожного цикла может быть нажата одновременно, регулировка в реальном времени, жидкий кристалл показывает соотношение пошлины последней нажатой кнопки, сильный в режиме реального времени, он используется для простого сканирования рабочего цикла.

\
\

Три. Параметры модуля:

\
\

1.Рабочее напряжение:3,3 ~ 30 в;

\
\

2.Частотный диапазон:1 Гц ~ 150 кГц;

\
\

3.Точность частоты: точность в каждом диапазоне2%Слева и справа;

\
\

4.Емкость нагрузки сигнала: выходной ток может быть в5 ~ 30 мАСлева и справа;

\
\

5.Амплитуда выхода:ШИМАмплитуда равна напряжению питания;

\
\

6.Температура окружающей среды:-20 ~ + 70℃.

\
\

4. Область применения:

\
\

1.Используется в качестве генератора сигналов квадратной волны, генерирует квадратный волновой сигнал для экспериментальной разработки;

\
\

2.Используется для генерации квадратного волнового сигнала управляющего мотора;

\
\

3.Регулируемый пульс, дляMCUИспользование;

\
\

\
\

4.Регулируемый пульс, цепь управления (ШИМПриложения с регулируемой скоростью).

\
\

\
\

\
\

Пять. Контроль последовательного порта(Микрокомпьютер с одним чипомTTLУровень связи)

\
\

Стандарт связи: 9600 БПСБит данных: 8
\
Стоп: 1
\
Сверла для проверки: Нет
\
Управление потоком: Нет

\
\

1.НастройкиШИМЧастота

\
\

«F101»:Установите частоту101 Гц (001 ~ 999)

\
\

"F1.05":Установите частоту1,05 кГц (1,00 ~ 9,99)

\
\

"F10.5":Установите частоту10,5 кГц (10,0 ~ 99,9)

\
\

"F1.0.5":Установите частоту105 кГц (1.0.0 ~ 1.5.0)

\
\

2.НастройкиШИМРабочий цикл

\
\

«Dx:yyy»:НастройкиШИМРабочий циклX:(1 ~ 3)ШИМСерийный номер,Yyy:(000 ~ 100) Рабочий цикл%;

\
\

Например,D1:050, Установите первый1ДорогаШИМРабочий цикл50%

\
\

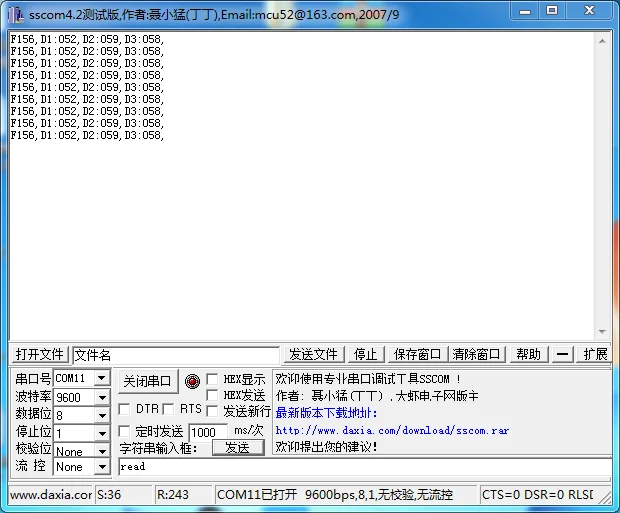

3.Чтобы прочитать параметры настройки

\
\

Отправить"Чтение"Строка, чтобы прочитать настройки параметров.

\
\

Чтение данных из формата таблицы:F156D1:052D2:059D3:058

\
\

Набор успешно возвращается:Вниз;

\
\

\
\

Комплект не возвращается:Осень.

\
\

'
