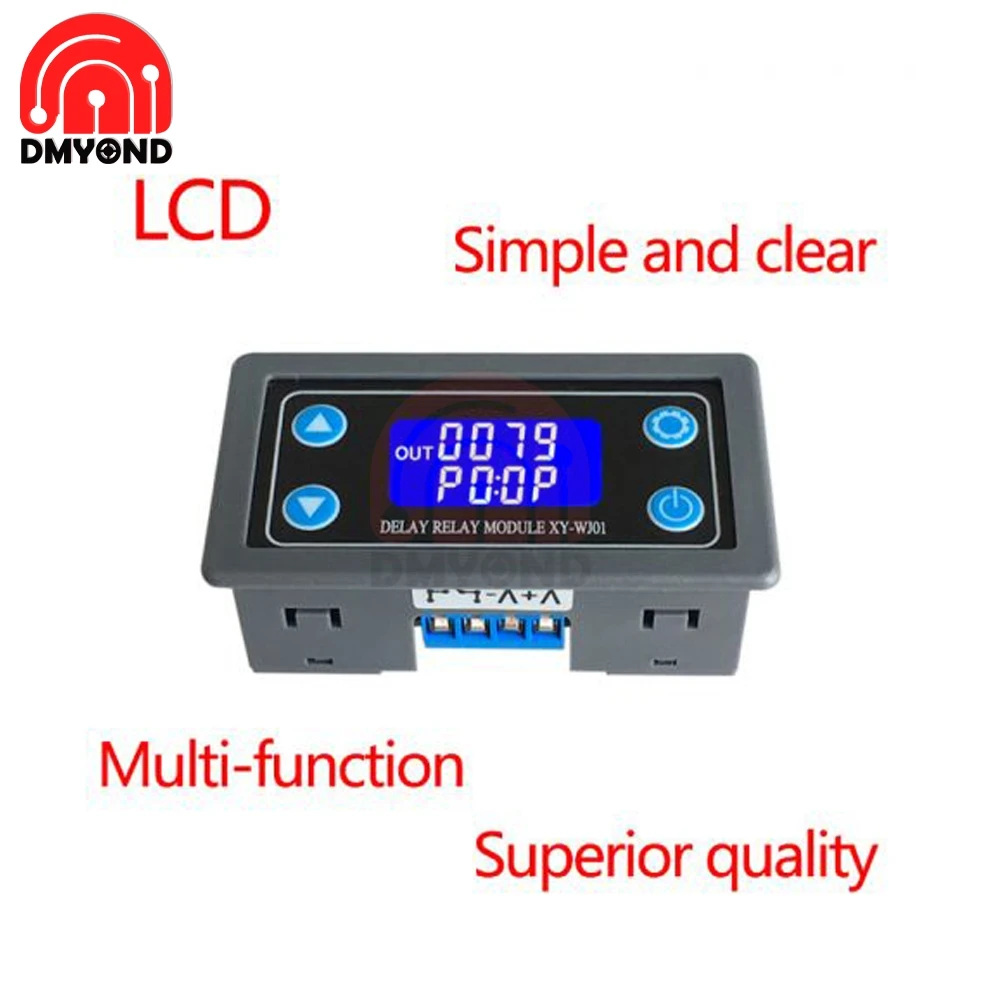

Цифровой светодиодный релейный модуль WJ01 с временной задержкой Программируемый

Цифровой светодиодный релейный модуль WJ01 с временной задержкой Программируемый

LОсновные характеристики продукта:

1. Дисплей с двумя ЖК-колоннами, может отображать параметры напрямую;

2. Режим запуска: высокий и низкий уровень, количество переключателей. Удовлетворяет большинство потребностей.

3. Источник питания: 6 ~ 30 В.

4. Параметры могут быть изменены через UART.

5. Кнопка остановки обеспечивает функцию аварийной остановки.

6. 5 минут без какой-либо операции в низкомощном состоянии. Любые действия просыпаются.

7. OP/CL/LOP params можно модифицировать индивидуально

8. Все параметры автоматически сохраняются при выключении питания.

LПараметры продукта:

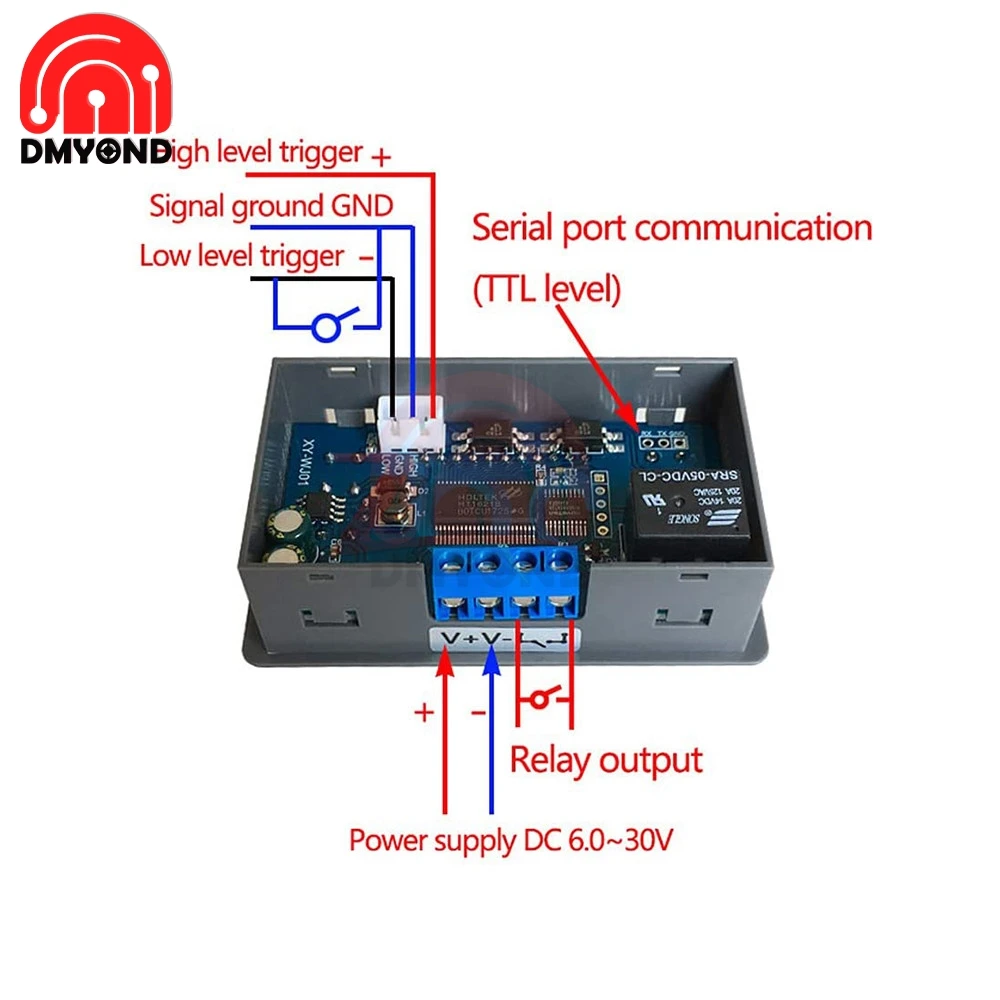

1. Пусковое устройство источника сигнала: высокий уровень (3,0 V ~ 24,0 V), низкий уровень (0,0 V ~ 0,2 V), переключатель сигнала.

2. Выходная нагрузка Maxmum: DC 30V 10A и AC 220V 5A.

3. Статический ток: 15 мА Рабочий ток: 50 мА.

4. Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 °C;

5. Оптопара изоляции, сильная способность анти-помех, промышленного класса печатной платы, после набора питания параметры памяти навсегда

LВведение режима работы (P1 ~ P7)

P0: после срабатывания сигнала проводимость реле вOPВремя отключается; ВOPВремя, сигнал недействителен.

P1: после срабатывания сигнала проводимость реле вOPВремя отключается; ВOPВремя, сигнал запускает новый таймер.

P2: после срабатывания сигнала проводимость реле вOPВремя отключается; ВOPВремя, таймер сброса сигнала, отключение реле и остановка времени.

P3: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость реле.

P4: после срабатывания сигнала проводимость релеOPВремя, а затем реле отключаетCLВремя, а затем циклическое действие, дает сигнал снова в цикле, реле отключения, останавливает таймер; И количество циклов (Сокращает) Может быть установлен; Конец цикла, держать реле Отключено;

P5: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость релеOPВремя, а затем циклическое действие, дает сигнал снова в цикле, реле проводимости, останавливает таймер; И количество циклов (Сокращает) Может быть установлен; Конец цикла, сохраняет проводимость реле;

P6: без триггерного сигнала после включения, после проводимости релеOPВремя, реле отключаетCLВремя, а затем циклическое действие, сигнал недействителен в цикле, количество циклов (Сокращает) Может быть установлен; Конец цикла, держать реле Отключено;

P6: без триггерного сигнала после включения, после отключения РелеCLВремя, проводимость релеOPВремя, а затем циклическое действие, сигнал недействителен в цикле, количество циклов (Сокращает) Может быть установлен; Конец цикла, сохраняет проводимость реле;

P8: Функция удержания сигнала: сигнал поддерживается, время очищается, и проводимость реле; Когда сигнал исчезает, реле отключается после синхронизацииOP; Во время синхронизации, есть другой сигнал и время очищается;

P9: Функция удержания сигнала: сигнал поддерживается, время очищается, и реле Отключено; Когда сигнал исчезает, проводимость реле после синхронизацииCL; Во время синхронизации, есть другой сигнал и время очищается;

(P0 ~ P7) режим, короткое нажатие кнопки паузы, запуск времени, если система не приурочена; Если система уже приурочена, Система отключит таймер, реле отключено, мигание «out», чтобы указать напоминание;

Режим P8/P9, кнопка паузы в качестве триггерного сигнала в интерфейсе Run, Короткое/длинное нажатие;

Диапазон времени:

0,01 сек ~ 9999 мин

LКак выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку паузы в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999сек

XX X.XДиапазон времени: 0.1sec ~ 999.9sec

XX.XXДиапазон времени: 0.01sec ~ 99.99sec

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьOPДо 3,2 секунд, переместите знака после запятой до десяти знака после запятой. ЖК-дисплей дисплей 003,2

Описание параметров: OPВ режиме реального времени,CLНерабочее время,СокращаетВремя цикла (1 - 9999 раз, "----" представляет бесконечное количество циклов)

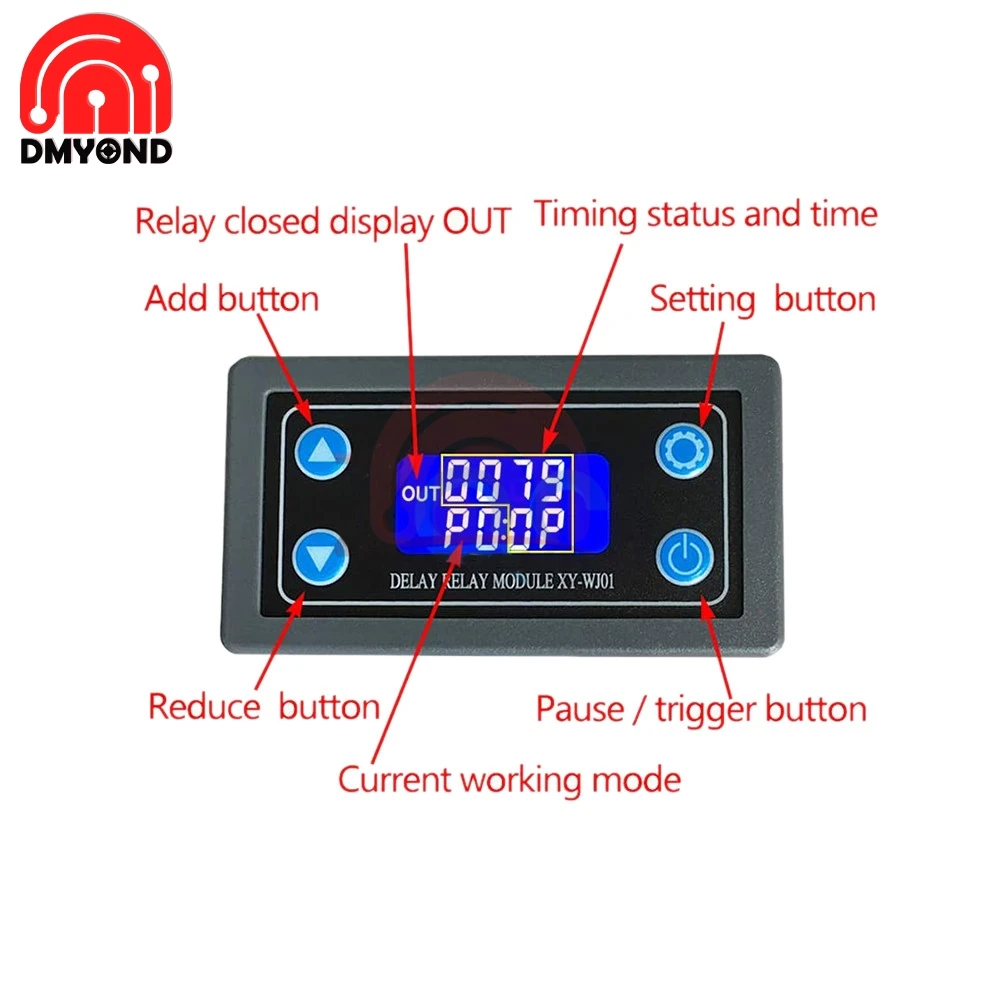

L Параметр Настройки:

A) нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;

B) Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;

В) нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.

D) в интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить Параметры системы, которые будут изменены, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в режиме P0 ~ P3/ P8/P9 недопустим);

E) в интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1s/0,1 s/0,01 s/1min);

F) после установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки.

1.Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

CMD

Функция

Прочитать

Читайте параметры системы

ОП: xxxx

OP:xxx.x

OP:xx.xx

OP:x.x

1s

0,1 s

0,01 s

1 мин

CL:xxxx

CL:xxx.x

CL:xx.xx

CL:x.x

1s

0,1 s

0,01 s

1 мин

LP:xxxx

Настройки циклов

Старт

Триггер/старт (P0 ~ P7 Active)

Stop

Пауза (P0 ~ P7 Active)

PX

Установите режим работы

(P0 ~ P9)

LДополнительные характеристики:

A) Низкое энергопотребление: в рабочем Интерфейсе (только режим P0 ~ P7), удерживая кнопку паузы в течение длительного времени, функция низкой мощности запускается или закрывается (L-P выбирает для запуска функции спящего режима, пять минут или около того, без работы, автоматическая подсветка ЖК-дисплея, нормальная работа системы, Любой ключ для пробуждения; Выключает функцию спячки);

B) Просмотр параметров: в рабочем интерфейсе нажмите клавишу SET, чтобы отобразить текущее значение параметров системы, не влияя на нормальную работу системы;

C) переключение содержимого дисплея: в режиме P4 ~ P7, переключение содержимого дисплея (время работы/номер цикла), мгновенное нажатие кнопки вниз;


Посылка содержание
