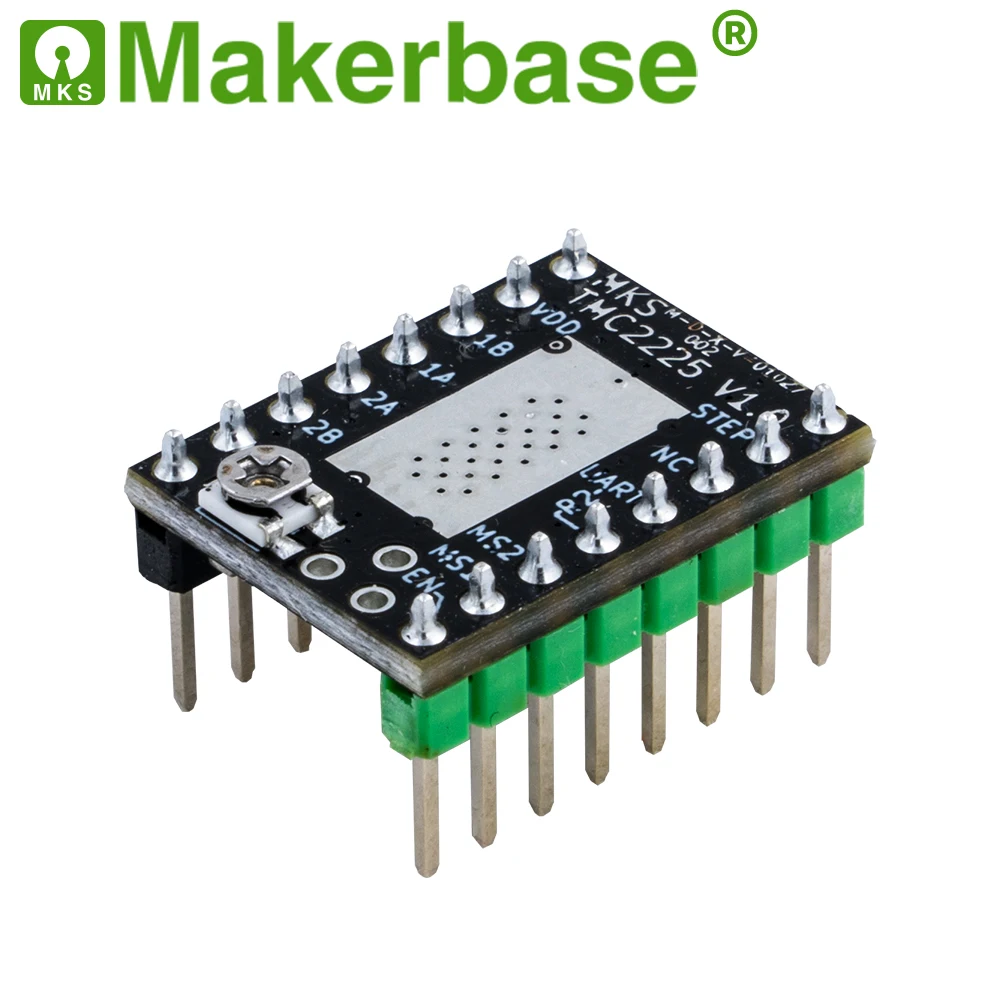

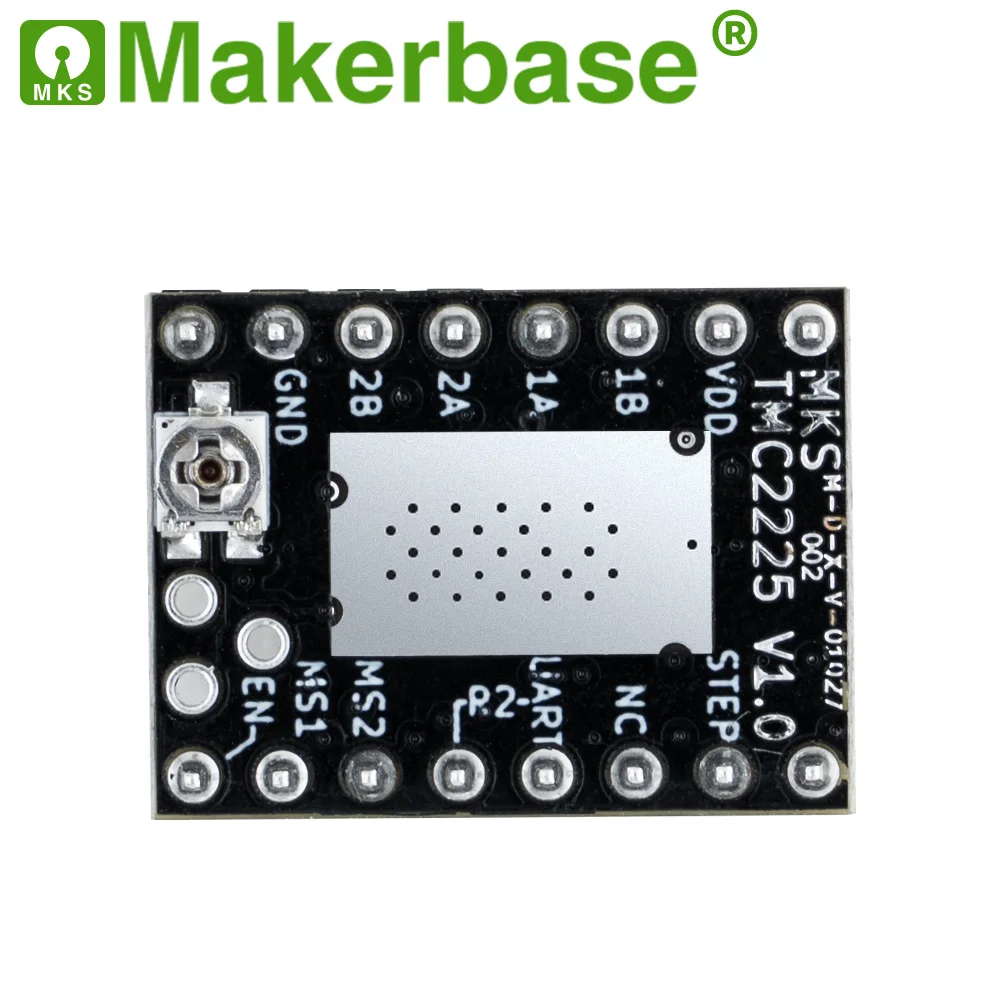

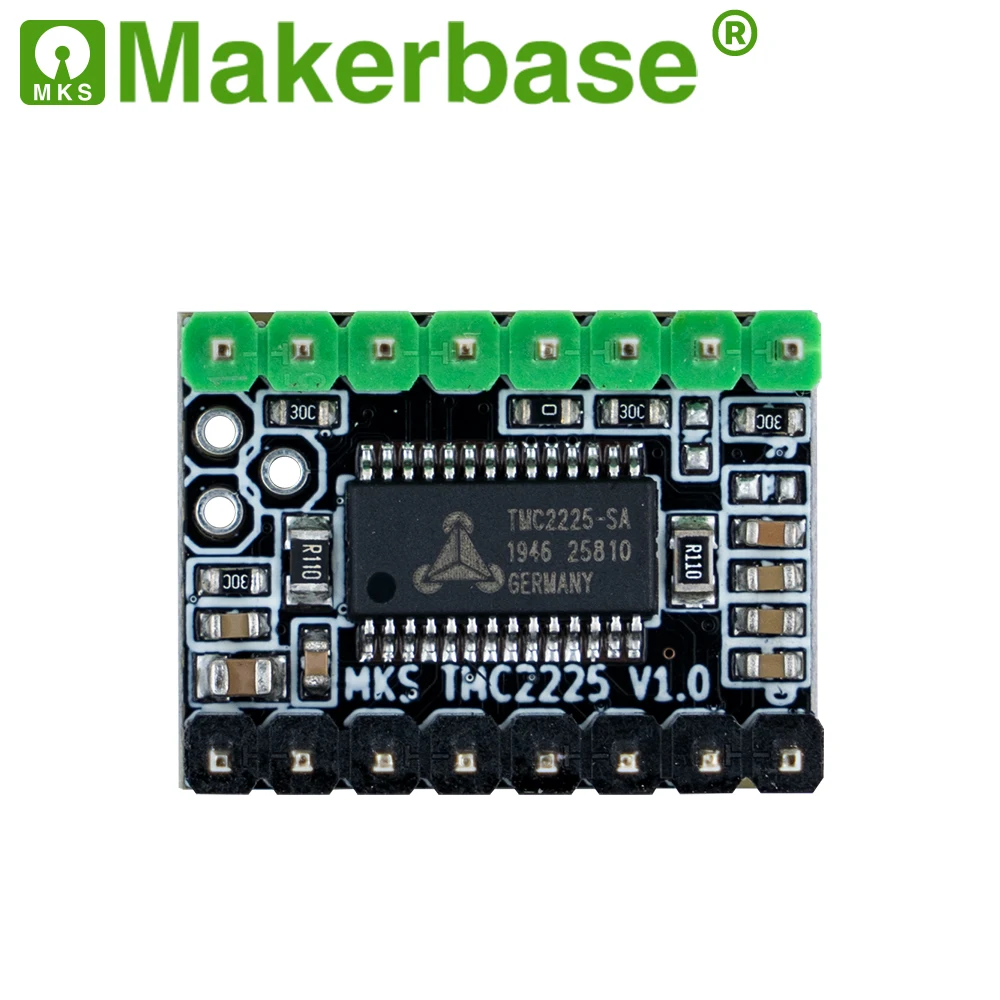

Шаговый Драйвер TMC2225 модуль шагового драйвера для 3D принтера контроллер TMC 2225 чип

  С открытым исходным кодом файлов: //github.com/makerbase-mks/MKS-StepStick-Driver Используется на MKS Sgen_L MKS Gen_L MKS Robin E3D: //www.youtube.com/watch?v=6RcrgmNvyeA Отгрузочная ведомость: 1 * МКС TMC2225 1 * теплоотвод Обзор: материнская плата

Tmc2225-это продукт следующего поколения для замены tmc2208, имеет лучшую цену и все функции tmc2208. Единственная разница между TMC2225 и TMC2208-это посылка. Посылка TMC2225-это HTSSOP, а посылка TMC2208-QFN, поэтому TMC2225 имеет лучшую теплоотдачу.
