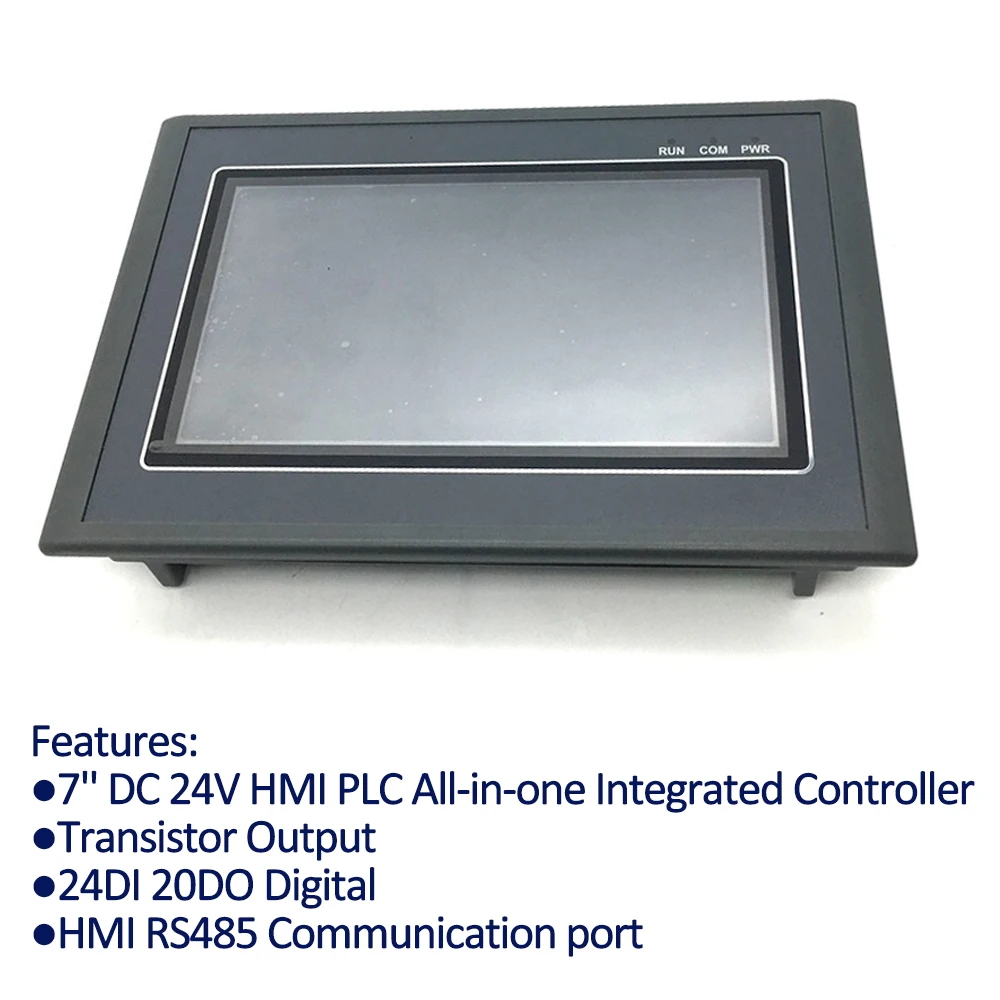

7 ''HMI PLC все в одном интегрированный транзистор контроллер Выход 24DI 20DO цифровой

7 ''HMI PLC все в одном интегрированный транзистор контроллер Выход 24DI 20DO цифровой

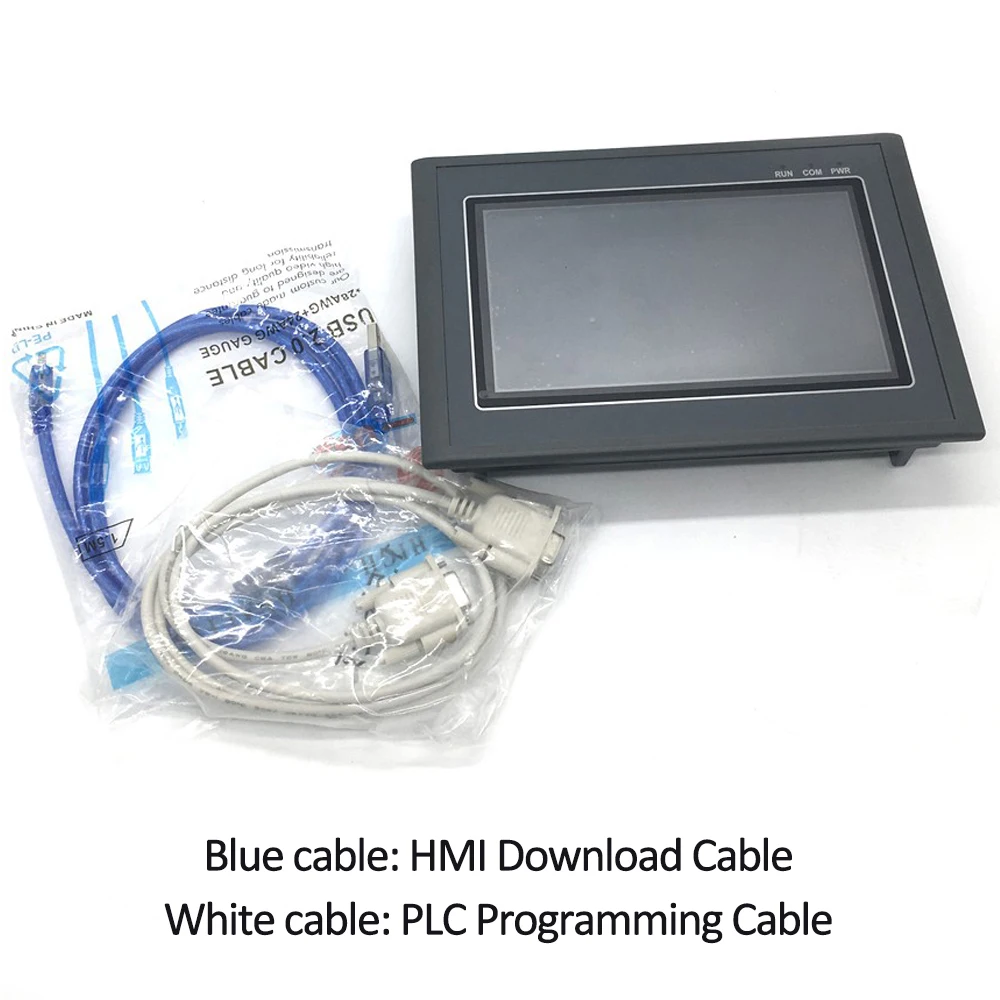

Посылка:
1X 7 ''HMI + PLC все-в-одном контроллер
1X Кабель для программирования
1X кабель для загрузки

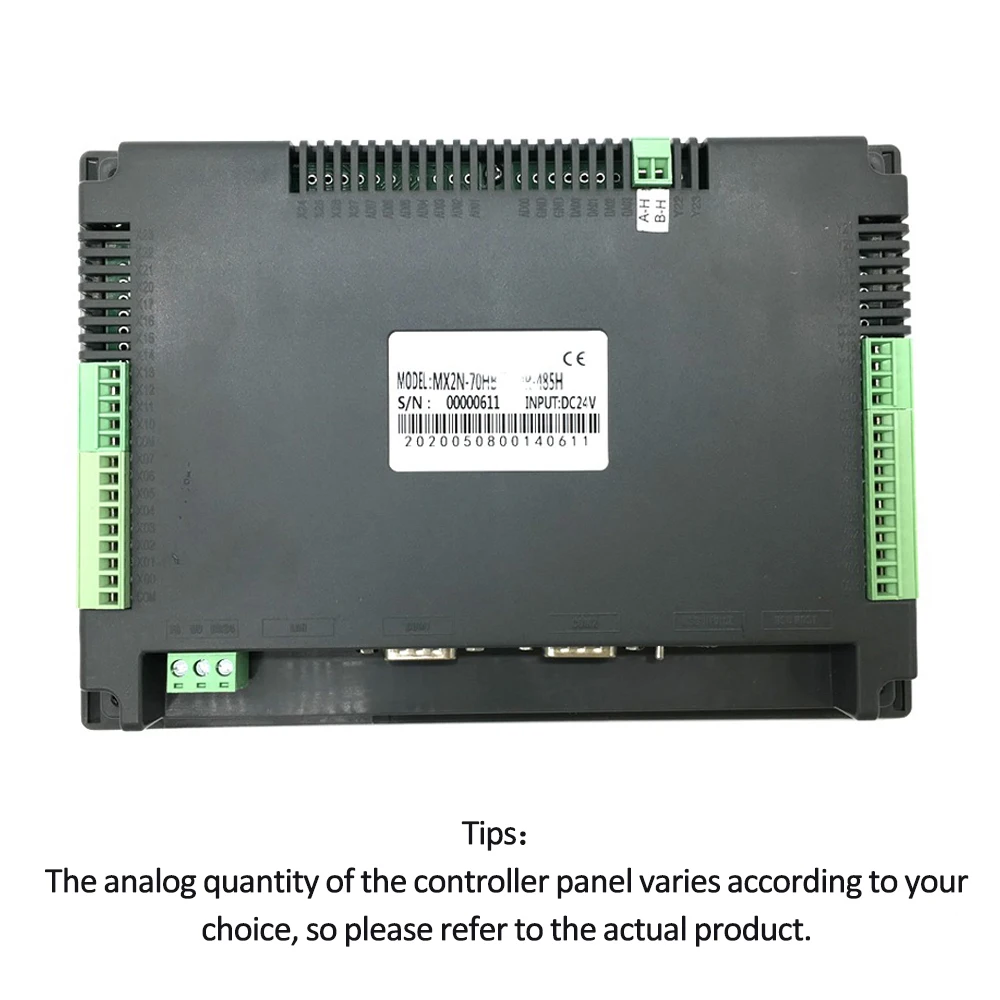

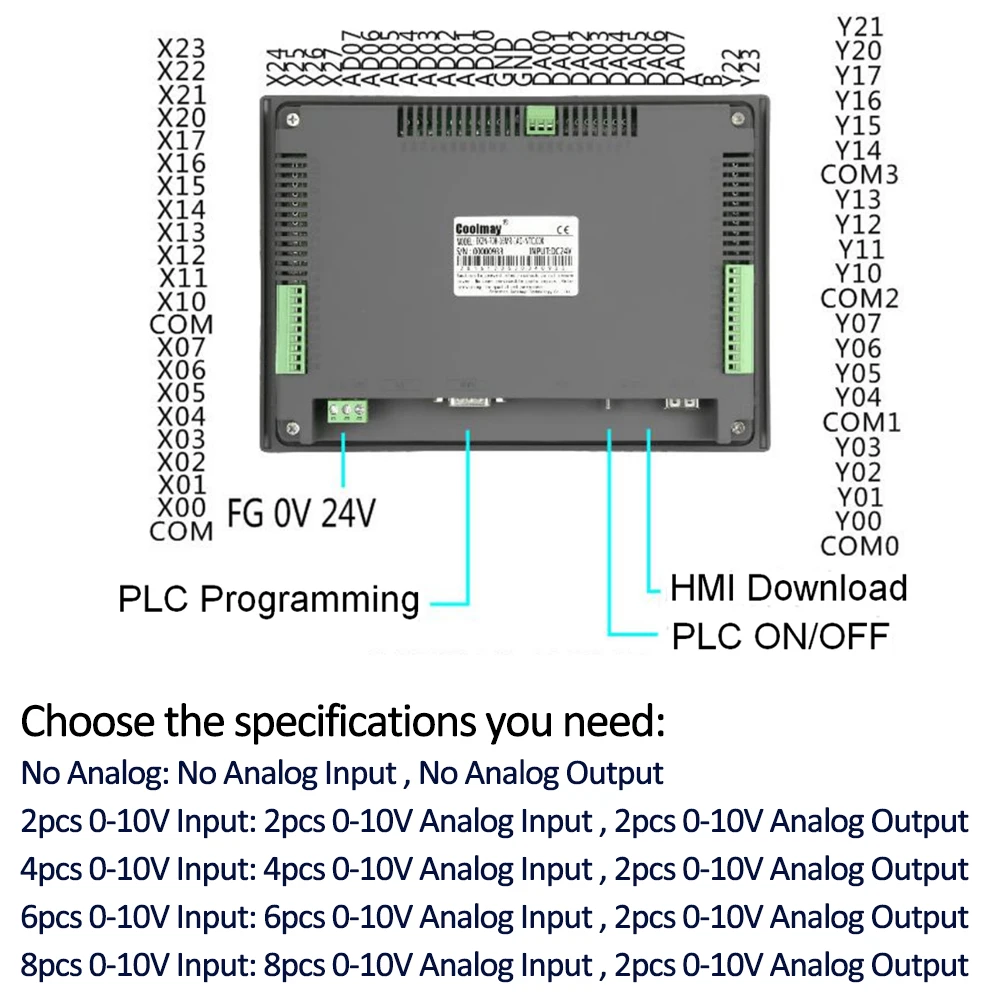

Выберите необходимые характеристики:
Нет аналога: нетАналоговыйВход , Нет аналогового выхода
2 шт. 0-10 В вход:2 штуки0-10 вАналоговыйВход , 2 шт 0-10 в аналоговый выход
4 шт. 0-10 В вход:4 шт.0-10 вАналоговыйВход , 2 шт 0-10 в аналоговый выход
6 шт. 0-10 В вход:6 шт.0-10 вАналоговыйВход , 2 шт 0-10 в аналоговый выход
8 шт. 0-10 В вход:8 шт.0-10 вАналоговыйВход , 2 шт 0-10 в аналоговый выход

Электрические параметры:
Входное напряжение:DC24V

Параметры части HMI:
Размер: 212*148*40 мм
Размер дисплея:7 дюймов(154*87 мм)
Размер выреза: 194*138 мм
Разрешение: 800*480 пикселей
ОЗУ: 64 Мб
ROM:128 Мб
ЦП: ARM9 288 МГц
COM порт: 1 USB порт для загрузки/1 RS485 порт
Программное обеспечение:CoolMayHMI V5

Параметры части ПЛК:
1. Цифровой Входной параметр
Метод изоляции: фотоэлектрическая муфта
Номер цифрового входа (DI ):24DI
Входное сопротивление: Высокоскоростной входной терминал 3.3KΩ/обычный входной терминал 4.3Ω Ω
Вход включен: Высокоскоростной вход 4.5ма/Обычный вход 3.5ма
Вход выключен: вход <1,5 мА
Функция фильтра: фильтр может установить от 0-100 мс, по умолчанию как 10 мс
Высокая скорость подсчета: по умолчанию 6 однофазных (X0-X5)10 кГц.
( Мы можем настроить его как 2 фазы AB 10 кГц или 2 Фаза ABZ 10 кГц, или 6 однофазных подсчета 60 кГц,
Или 2 фазы AB 60 кГц, или 2 фаза ABZ 60 кГц.)
Если вам нужно, пожалуйста, свяжитесь с нами. Мы дадим вам хорошую цену!
Уровень входного сигнала: com-порт соединяет отрицательный терминал

2. Цифровой Выходной параметр
Тип цифрового выхода:Выход транзистора
Номер цифрового выхода (DO ):20DO
Допустимый максимальный ток: 500 мА
Ткацкий станок напряжение: DC12V ~ 48 В
Изоляция цепи: изоляция оптопары
Напряжение изоляции (источник питания-внешний терминал): 1500VAC
На время отклика: высокоскоростной выход 10μs, другие 0,5 ms
Высокоскоростная Выходная частота: Y0-Y3 по умолчанию составляет 20 кГц. Можно настроить как 4 канала: Y0/Y1 200 кГц, Y2/Y3 100 кГц
Выходной уровень: com-порт соединяет отрицательный терминал
Программное обеспечение:Совместимость с MITSUBISHI GX8.52 ;GX Developer и GX Works2
Аналоговый выход:По умолчанию 2 шт 0-10 в
Пожалуйста, свяжитесь с нами:
Если вам нужно настроить 0-20 мА/NTC10K/NTC50K термочувствительный/EKJ ввод термопары и выход 0-20 мА.
Мы стремимся предоставить вам различные решения, если вам нужно добавить дополнительные функции в продукт
(Порт связи, аналог, температура, взвешивание и т. д.),
Пожалуйста, свяжитесь с нами, чтобы настроить для вас, с наименьшими затратами, получить лучший продукт!

Преимущества:
* Можно использовать программное обеспечение GX Developer и GX Works2 для программирования, чтения, загрузки, проверки, диагностики, мониторинга и последовательного процесса.
* Можно использовать RD3A для считывания данных AD и WRA3 для вывода данных DA (можно установить диапазон верхнего и нижнего пределов).
* Порт Sup опционально один RS485 или RS232 COM порт, протокол порта программирования sup и MODBUS-RTU.
* Поддержка функции RTC, когда пароль 12345678, программное обеспечение программирования не может изменить данные часов.
* Поддержка высокоскоростного счетчика ввода и Высокоскоростной импульсный выход.
* Поддержка функции Watch dogs-Совместимость с Mitsubishi FX2N.
* Поддержка функции внешнего прерывания-Совместимость с оригинальным Mitsubishi, поддержка функции pulsecapture.
* Поддержка суперпароля: когда пароль 12345678, программа не может читать.
* Можно проверить загруженную программу лестницы.

Инструкции по эксплуатации:
HMI + PLC все в одном использовании Руководство:
//drive.google.com/drive/folders/14b0TBJr8uZ7USxsW4T7XmlQh3lHx6V7_?usp=sharing
Руководство по программированию HMI + PLC:
//drive.google.com/file/d/11FDzmVaT3Yq3uE-ivlAuG4DNS68tFTFX/view?usp=sharing
Программное обеспечение HMI:
//drive.google.com/open?id=1_Y34rDrT7XkOjUyoruOFiLpQS-EI7kIq
Программное обеспечение PLC:
//drive.google.com/file/d/1oHi8aY_5MVXvtZQclxB7kY0kw1y_BlmZ/view?usp=sharing
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с намиСШАНапрямую.
