4 3 ''HMI + PLC интегрированный транзистор контроллер Выход K регулятор температуры

4 3 ''HMI + PLC интегрированный транзистор контроллер Выход K регулятор температуры

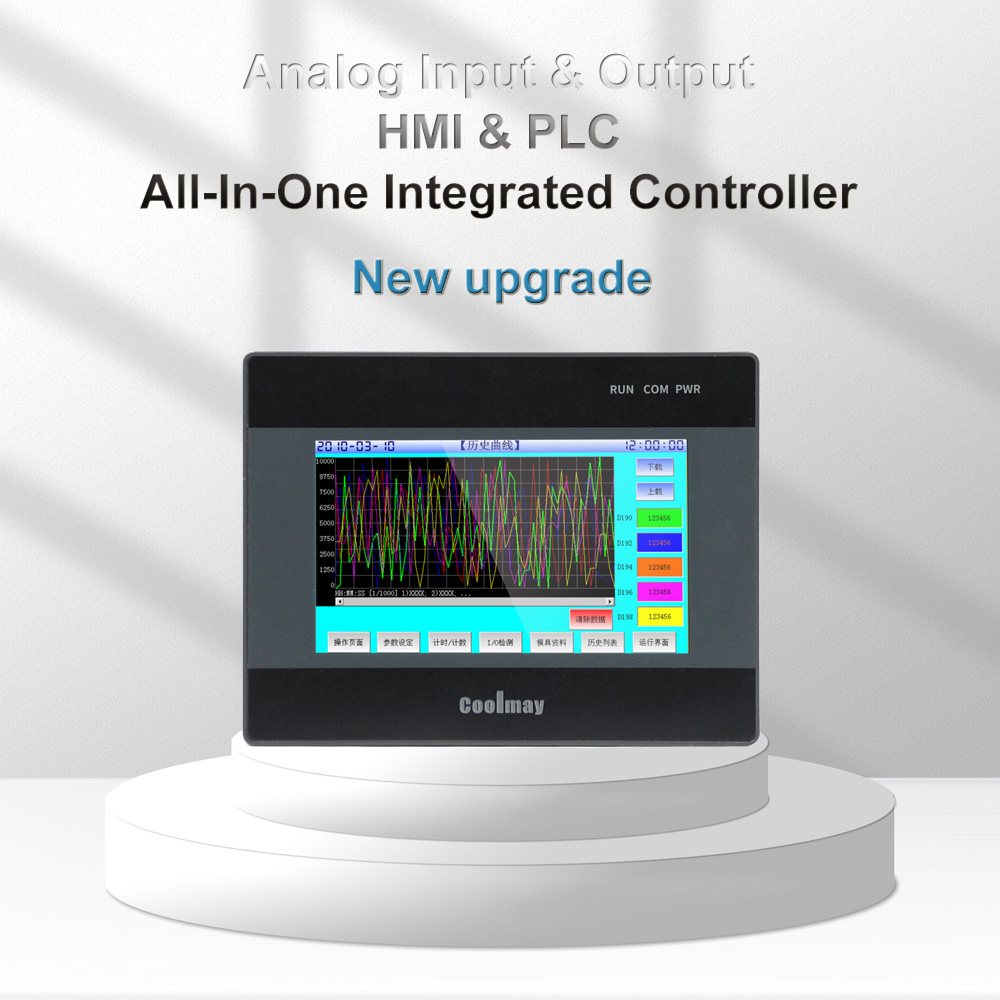

1X4,3"HMI + PLC все-в-одном контроллер

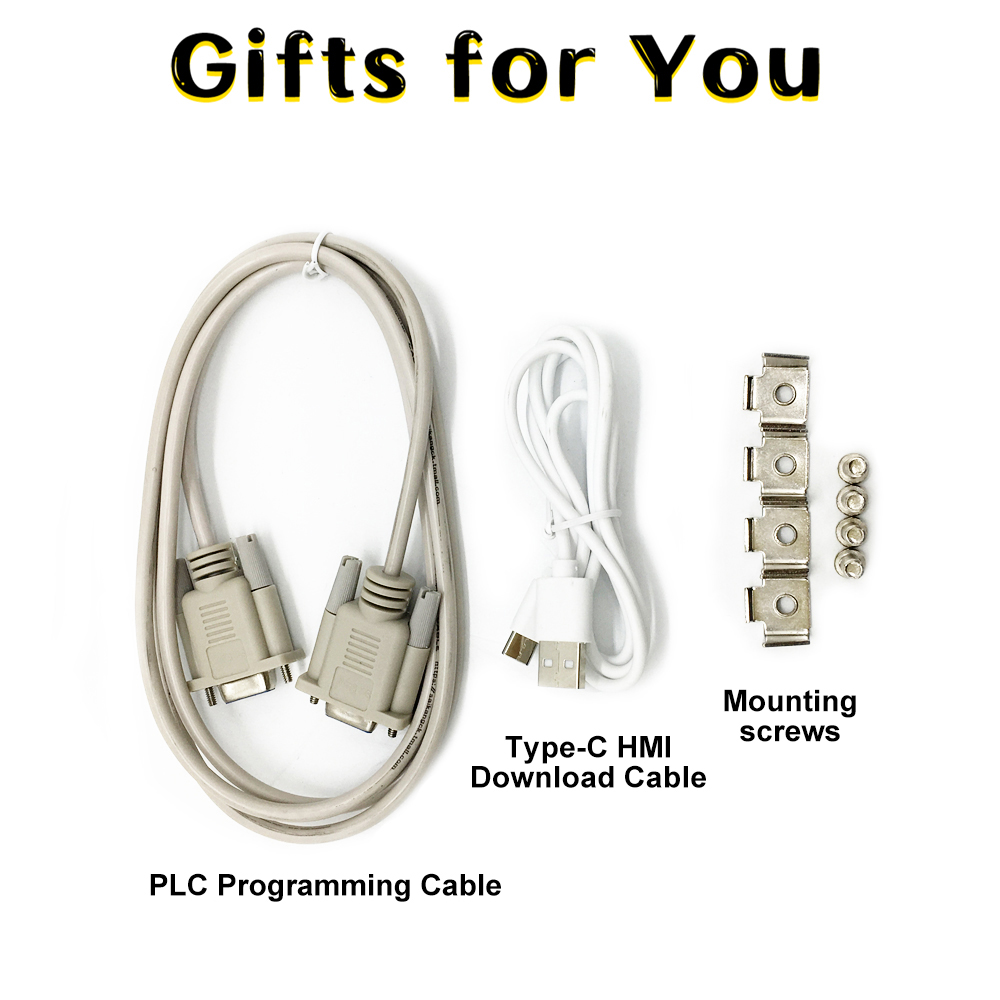

1X Кабель для программирования ПЛК
1X кабель для загрузки типа C HMI
4XКрепежные винты

Без аналога:БезАналоговый
1 шт K термопары:1 шт. K термопары AI, 2 шт. 0-10 В AO
2 шт K термопары:2шт K термопары AI, 2шт 0-10 В AO
1.ПКNTC 10K:1 шт. NTC 10K AI, 2 шт. 0-10 В AO
2 шт.NTC 10K:2шт NTC 10K AI, 2шт 0-10V AO

Размеры:134*102*34 мм
Размер дисплея:4,3Дюймы TFT (97*56 мм)
Размер выреза:120*94 мм
Разрешение:480*272ПIxels
RAM:NOR Flash 8 Мб
ПЗУ:64 Мб
ЦП:32bit CPU 408 МГц
Скачать Порт:Тип C
Программное обеспечение:МВид
Особенности:Резистивная панель 60K цветов,Может отображаться в портрете
Язык отображения:Китайский и английский

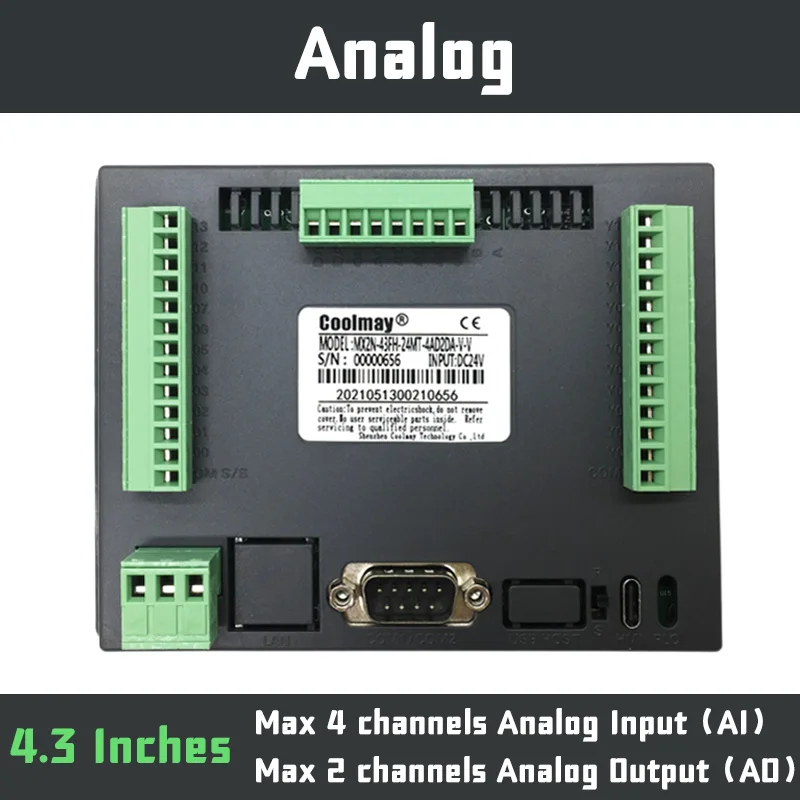

Аналоговый вход:1/2КаналыK термопары/NTC 10K
K диапазон определения температуры термопары: Макс 999,9 ℃
Диапазон определения температуры NTC:-40-109,9 ℃
(Мы можем настроить 0-20 мА, 0-10 В, если нужно, пожалуйста, свяжитесь с нами)
Аналоговый выход:2.Каналы0-10 в
(Мы можем настроить 0-20 мА, если нужно, пожалуйста, оставьте сообщение)
Точность:12 бит
Цифровые выходы (DO) Тип:Выход транзистора

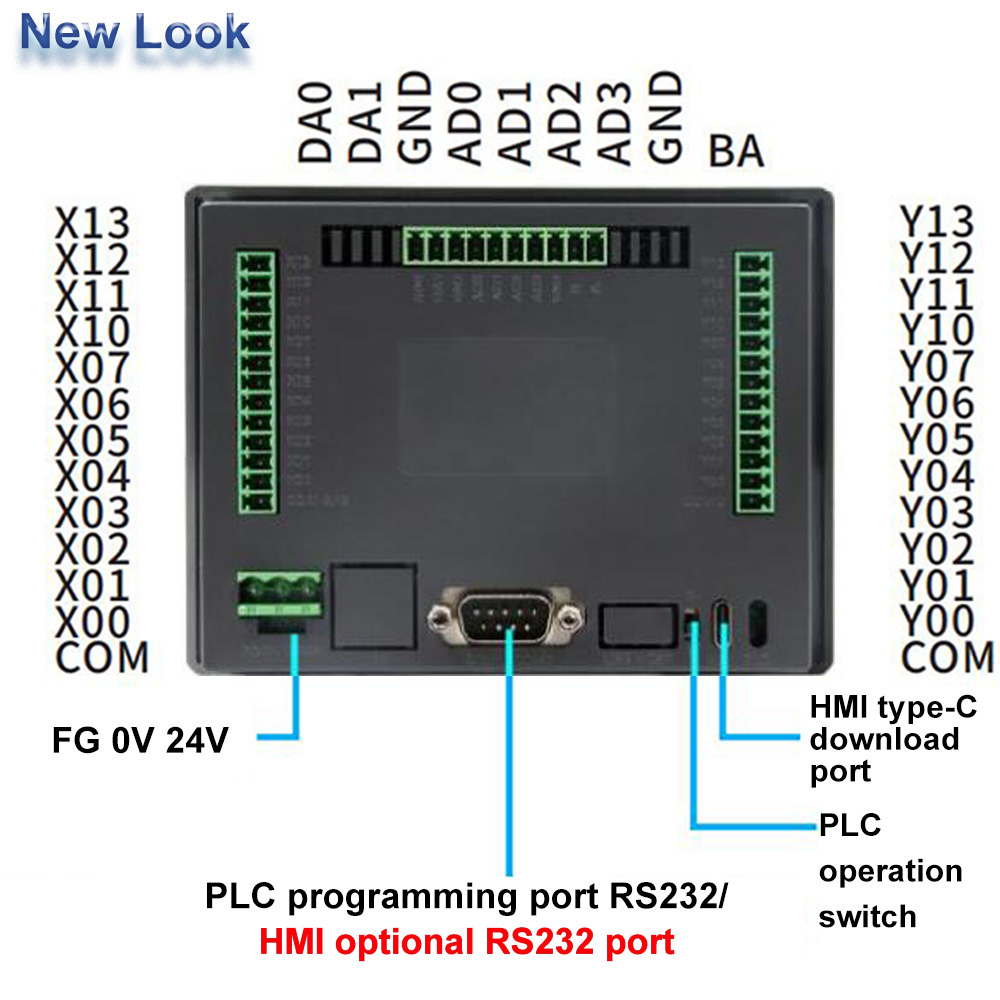

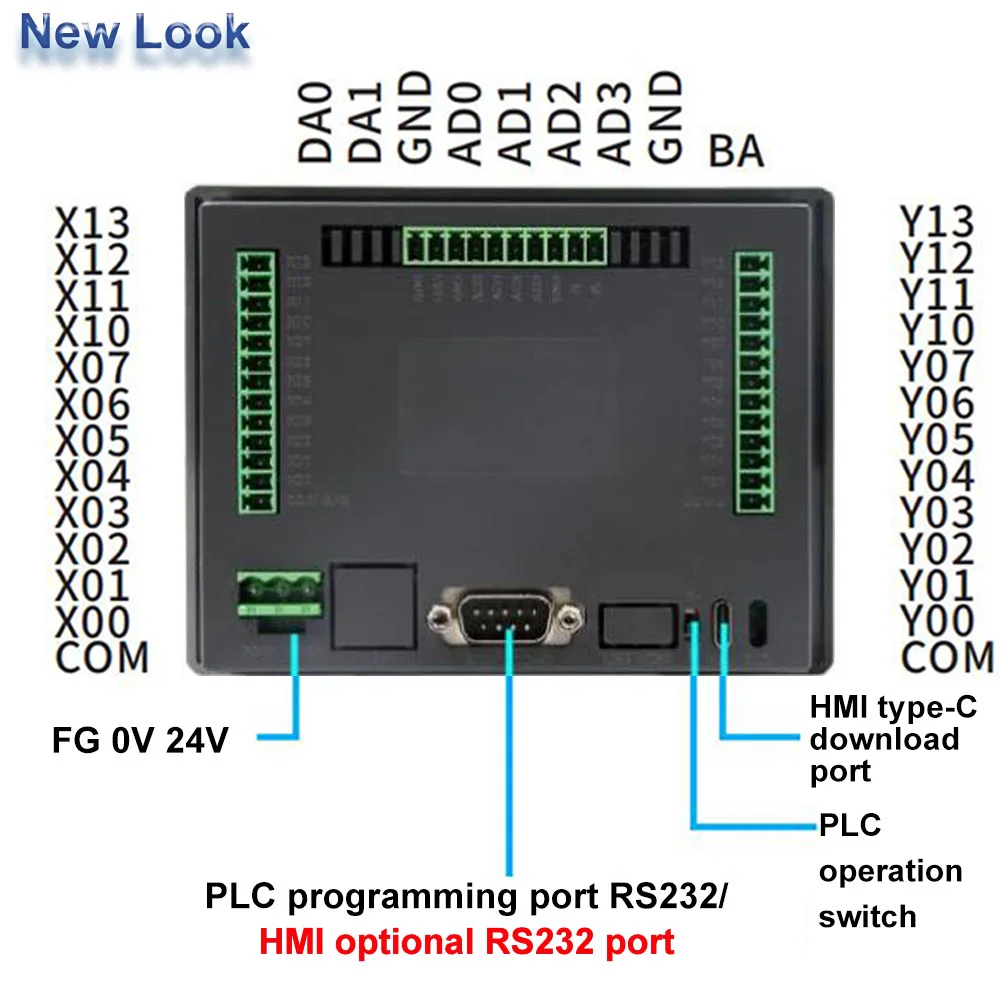

Цифровой ввод/вывод:12DI/12DO
Уровень ввода/вывода:Пассивный NPN, изолированный общественный терминал
Транзисторный выход I/O уровень:NPN
Допустимый максимальный ток:MOS: 2A/Транзистор: 500 мА
Ткацкий станок напряжение:DC12V~48 В
Изоляция цепи:Изоляция оптопары
Изоляционное напряжение (источник питания-внешний терминал):1500 В переменного тока
Время отклика:Высокоскоростной выход 10μs, другие 0,5 ms
Высокая скорость импульса:По умолчанию 4 каналаS10 кГц
(Если вам нужно контролировать шаговый серводвигатель,Пожалуйста, нажмите здесь, чтобы купить)
Высокая скорость выходной частоты:Y3-Y0 10 кГц
(Мы можем настроить 4 канала: Y0/Y1 200 кГц, Y2/Y3 100 кГц, если нужно, пожалуйста, свяжитесь с нами)
PLC переключатель:Переместите DIP-переключатель на задней панели в «R» (запуск)
Выходной уровень:COMПорт соединяет отрицательный терминал
Метод изоляции:Фотоэлектрическая муфта
Входное сопротивление:Высокоскоростной входной терминал 3.3K Ω/обычный входной терминал 4.3Ω Ω
Вход включен:Высокоскоростной вход> 4.5 мА/Обычный вход> 3,5 мА
Вход выключен:Вход <1,5 мА
Функция фильтра:Фильтр может установить от 0-100 мс, по умолчанию как 10 мс
Высокая скорость подсчета:6 однофазных (X0-X5)10 кГц
Уровень входного сигнала:COM порт соединяет отрицательный терминал
Рабочая температура:0 °C ~ 50 °C
Относительная влажность:5% ~ 95% относительной влажностиПрограммное обеспечение:Совместимость с MITSUBISHI GX8.52 и WORKS2

☑Руководства и программное обеспечение:
Инструкции по эксплуатации+Программное обеспечение
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами напрямую :)

☑Преимущества:
1. Индивидуальные HMI PLC все-в-одном является первым выбором для малого и среднего размера автоматизации,
С многофункциональной, стабильной производительностью, удобным обслуживанием, безопасным и надежным.
2. Максимальная поддержка 6 аналоговых входов (7 '') и 2 аналоговых выхода, точность 12 бит.
Аналоги можно напрямую считывать с помощью регистров и для вывода данных.
3. Поддержка многоканальных высокоскоростных счетчиков и высокоскоростных импульсных функций. Высокая скорость подсчета
Обычные 6 однофазные 10 кГц или 2 AB (Z) фазы 10 кГц; Могут быть специально настроены как 6
Однофазный подсчет 60 кГц или 2 AB (Z) фазовый подсчет 60 кГц; Высокоскоростной импульсный обычный 4
Каналы 10 кГц; Могут быть настроены как 2 канала 200 кГц и 2 канала 100 кГц.
4. Сенсорная панель использует 32-битный процессор, который работает быстро. Производительность эквивалентна серии Tk HMI.
5. HMI и PLC могут быть зашифрованы отдельно. Пароль ПЛК с 12345678 может полностью запрещать
Чтение программы и не может изменить данные часов. (Примечание: PLC только поддерживает 8-битную пароль шифрования)
6. Поддерживает внешнее прерывание и функцию watchdog. 7 дюймовая моноблочная установка может выбрать 1 канал
Для загрузки ячейки (Точность составляет 24 бит) или порта связи CAN.
7. Подходит для подключения разъема 3,81 мм, что удобно для проводки.
8. PLC совместим с программным обеспечением для программирования Mitsubishi. HMI использует программное обеспечение для программирования mView.

☑Примечание:
1. Питание после подтверждения напряжения (24 В постоянного тока, >18 Вт) и правильной проводки, чтобы избежать повреждения.
2. Избегайте подключения или подключения кабеля к электричеству, или это легко привести к поражению электрическим током или замыканием.
Когда продукт излучает запах или ненормальный звук, пожалуйста, немедленно выключите питание.
Во время обработки резьбовых отверстий или проводки не сбрасывайте металлические кристаллы и проволочную головку в вентиляцию
Отверстие контроллера, которое может привести к поломке и распаду продукта.
3. Не связывайте кабели питания и кабели связи вместе или не закрывайте и не держите их
Расстояние 10 см или более. Сильные и слабые течения должны быть разделены и правильно заземлены.
В тяжелых помех, входные и выходные кабели связи и высокочастотные
Сигналы должны использовать экранированные кабели для улучшения производительности от помех. Клемма заземления
FG на этом блоке должен быть должным образом заземлен, чтобы улучшить способность анти-помех.
4. COM DI DO (транзистор) является общим катодом.
5. Пожалуйста, не разбирайте изделие или не меняйте проводку. Или это может привести к поломке,
Неисправности, потери или пожар.
6. Во время установки или демонтажа продукта, убедитесь, что выключили всю мощность.
Или это может привести к неисправности и поломке.
