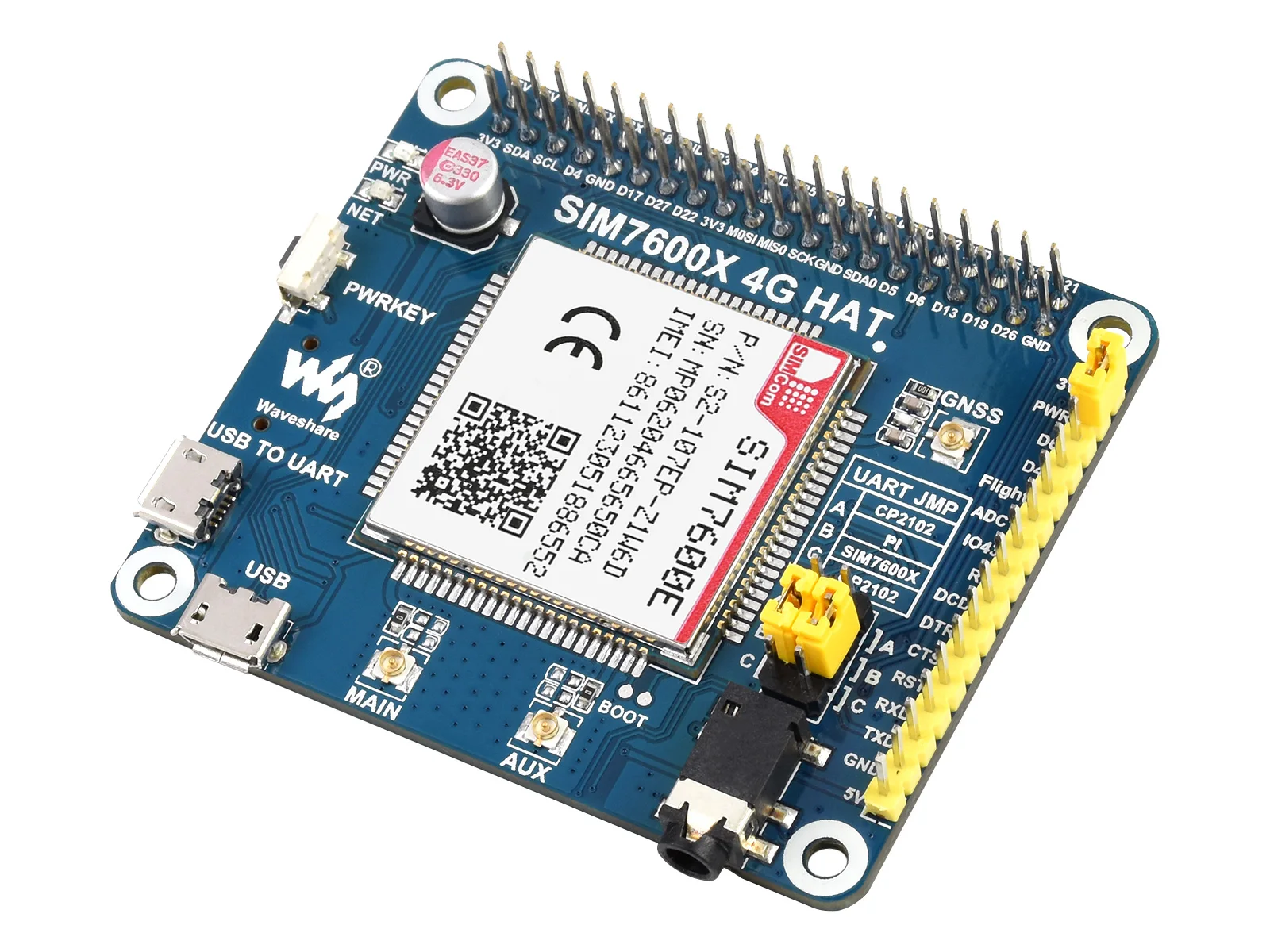

Шляпа Waveshare SIM7600E LTE Cat 1 для Raspberry Pi 3G / 2G/GNSS Юго Восточной Азии Западной Европы

Шляпа Waveshare SIM7600E LTE Cat 1 для Raspberry Pi 3G / 2G/GNSS Юго Восточной Азии Западной Европы

Описание

Шапка SIM7600E LTE Cat-1 для Raspberry Pi, поддерживает 3G / 2G и позиционирование GNSS

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа

LTE Cat-4

В основном применяется в Северной Америке (США, CA)

SIM7600E-H 4G шляпа

LTE Cat-4

В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее

Шапка SIM7600E LTE Cat-1

LTE Cat-1

Шляпа A7600E Cat-1/GSM/GPRS

SIM7600SA-H 4G шляпа

LTE Cat-4

В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке

Шапка SIM7600CE 4G

LTE Cat-4

В основном применяется в Китае и некоторых странах Юго-Восточной Азии

SIM7600CE-CNSE 4G шляпа

A7600C1 кошка-1/GSM/GPRS шляпа

LTE Cat-1

SIM7600G-H 4G шляпа

LTE Cat-4

Глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Включение LTE Cat-1/3G/2G связи и позиционирования GNSS

На основе SIM7600E

Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

Встроенный CP2102 USB в UART конвертер, для последовательной отладки

Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32

Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.

Бортовой аудио разъем и аудио декодер для совершения телефонного звонка

2x светодиодный индикатор, легко контролировать рабочее состояние

Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

Autobauding baudrate: 9600bps ~ 115200bps

Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

LTE CAT-1/3G/2G

LTE Cat-1

LTE-TDD: B38 / B40 / B41

LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20

3G

UMTS / HSPA +: B1 / B5 / B8

2G

GSM / GPRS / EDGE: 900 / 1800 МГц

GNSS

Тип приемника

16-канальный

Код C/A

Чувствительность

-159 дБм (GPS) / -158 дБм (ГЛОНАСС) / -159дбм (BeiDou)

Холодный запуск: -148 дБм

Время на первое исправление (открытый воздух)

Холодный запуск: <35s

Горячие старты: <1s

SMS и аудио

SMS

Поддерживаемые типы: MT, MO, CB, Text, PDU

Хранение: USIM и ME (по умолчанию)

Функция аудио

Поддерживает Подавление эха

Поддерживает шумоподавление

Прочее

Источник питания

5 В

Рабочее напряжение

5V/3,3 V (настроенный через джемпер)

Рабочая температура

-30 °C ~ 80 °C

Температура хранения

-45 °C ~ 90 °C

Размеры

56,21 мм × 65,15 мм

Совместим с Raspberry Pi Series Boards, Jetson Nano

LTE Cat-1: до 5 Мбит/с (Uplink) /до 10 Мбит/с (Downlink) *
3g (HSPA +): до 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Поддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Создание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом

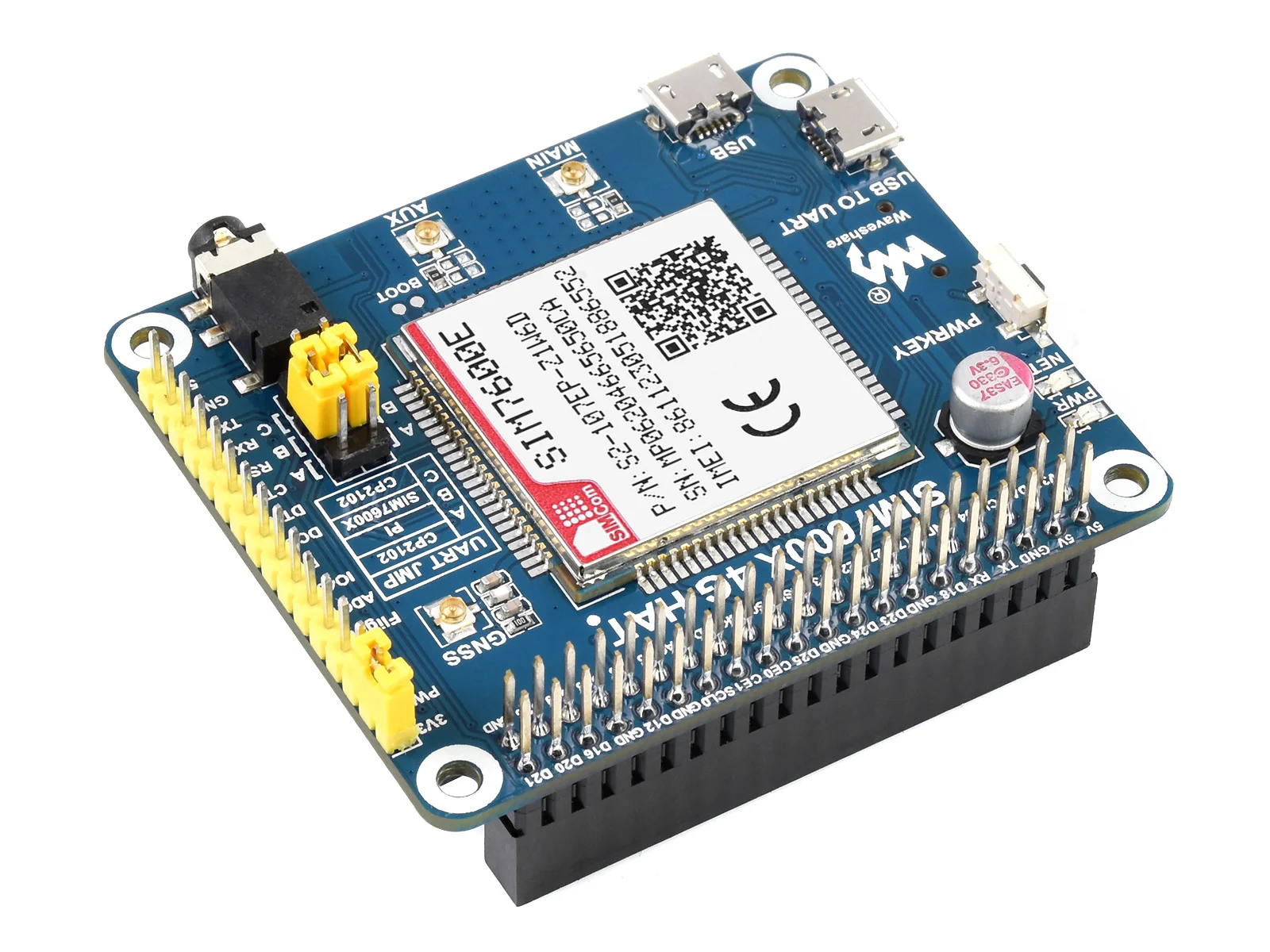

SIM7600E

CP2102 USB в UART конвертер

Аудио декодер NAU8810

TXS0108EPWR переводчик напряжения
Переводит 3,3 V/5V в 1,8 V

MP2128DT чип питания

MP1482 чип питания

Raspberry Pi GPIO header

Интерфейс управления SIM7600
Для подключения с хост-платами, такими как Arduino/STM32

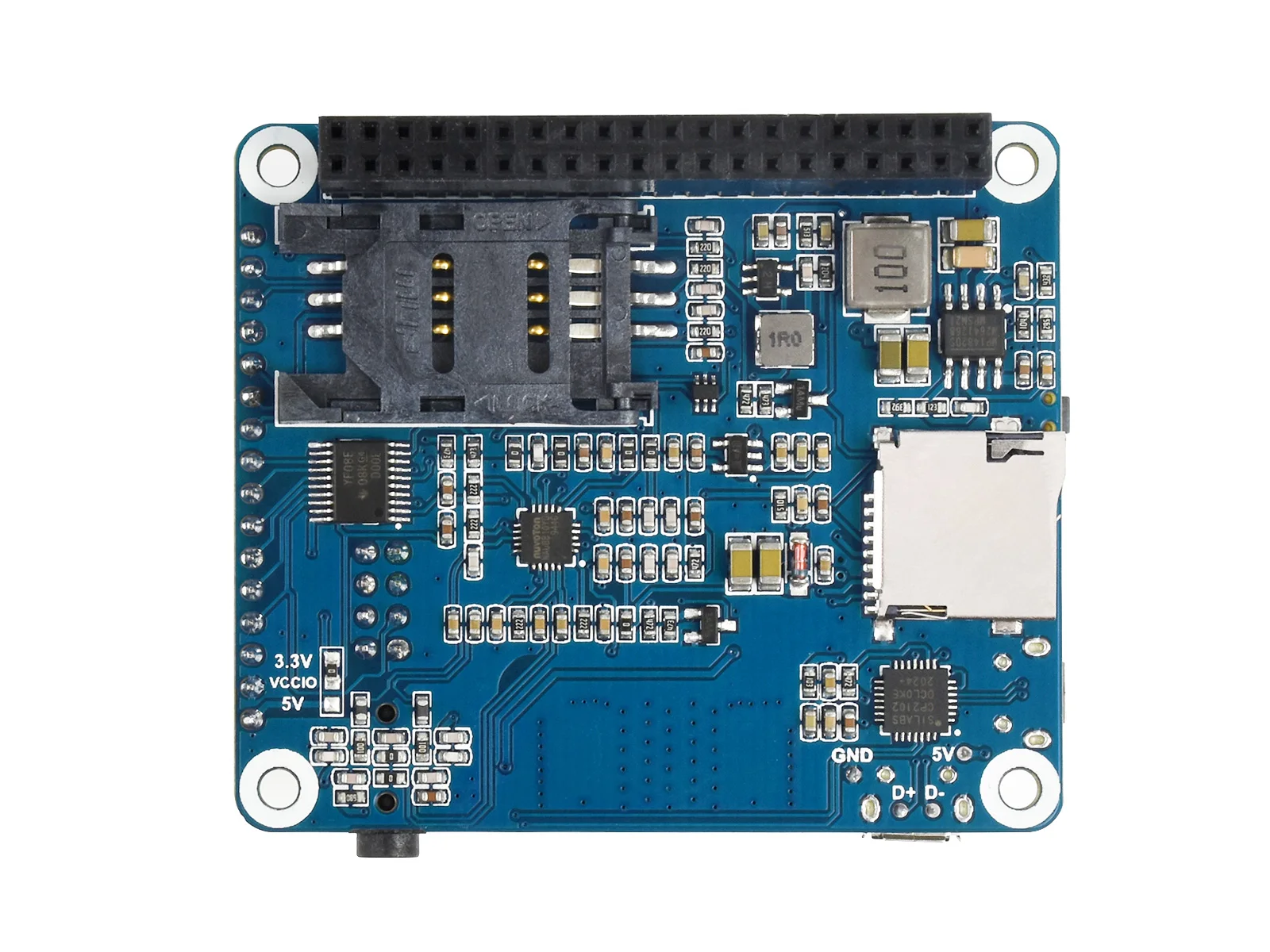

Слот для sim-карты
Поддерживает 1,8 V/3V сим-карты

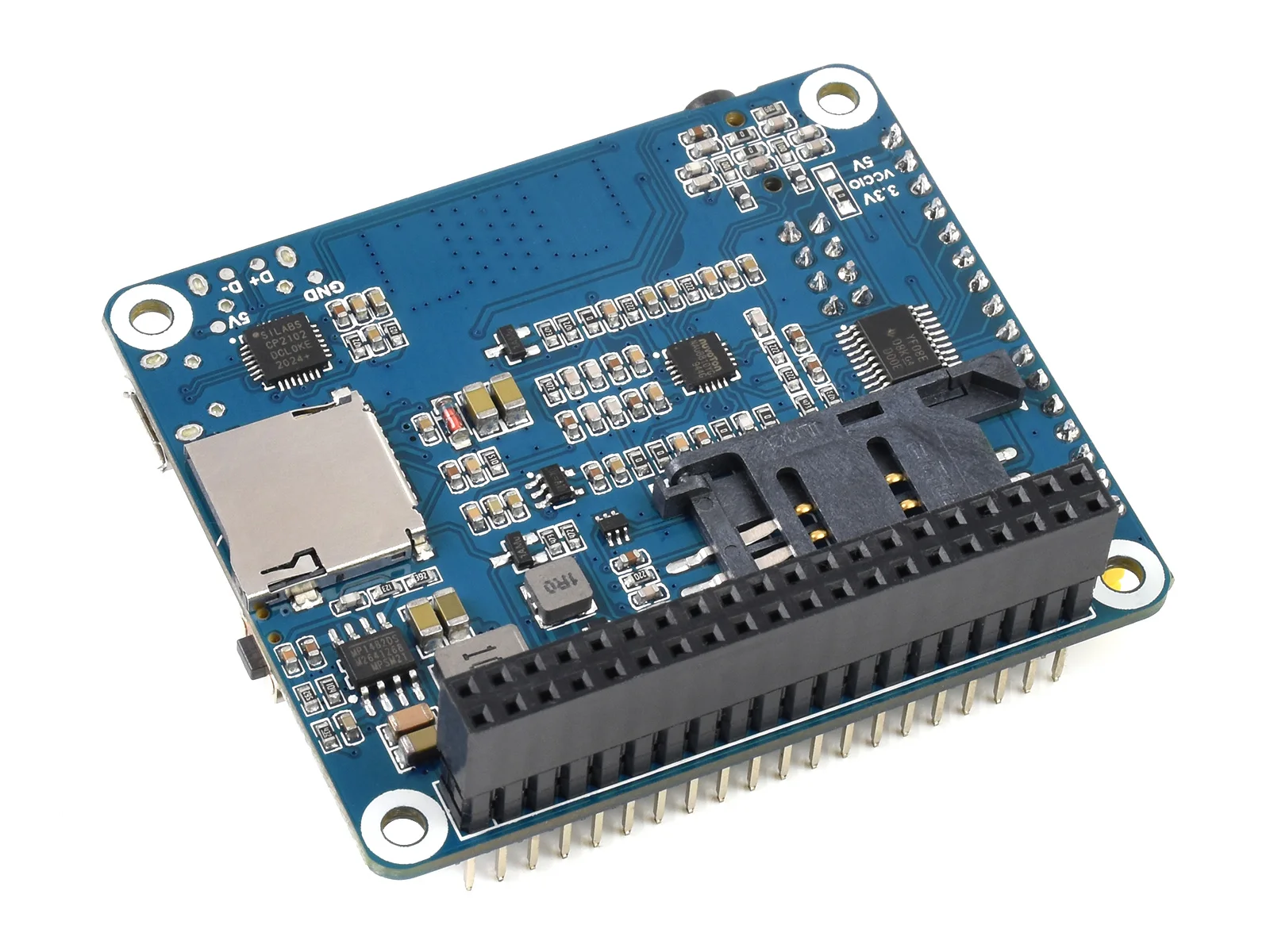

Слот для карты TF
Для хранения данных, таких как файлы, сообщения и т. Д.

3,5 мм наушники/разъем для подключения микрофона
Для аудио действий, таких как создание телефонных звонков

Интерфейс USB
Для тестирования команд, получения данных GPS позиционирования и т. Д.

Интерфейс USB в UART
Для последовательной отладки или входа в Raspberry Pi

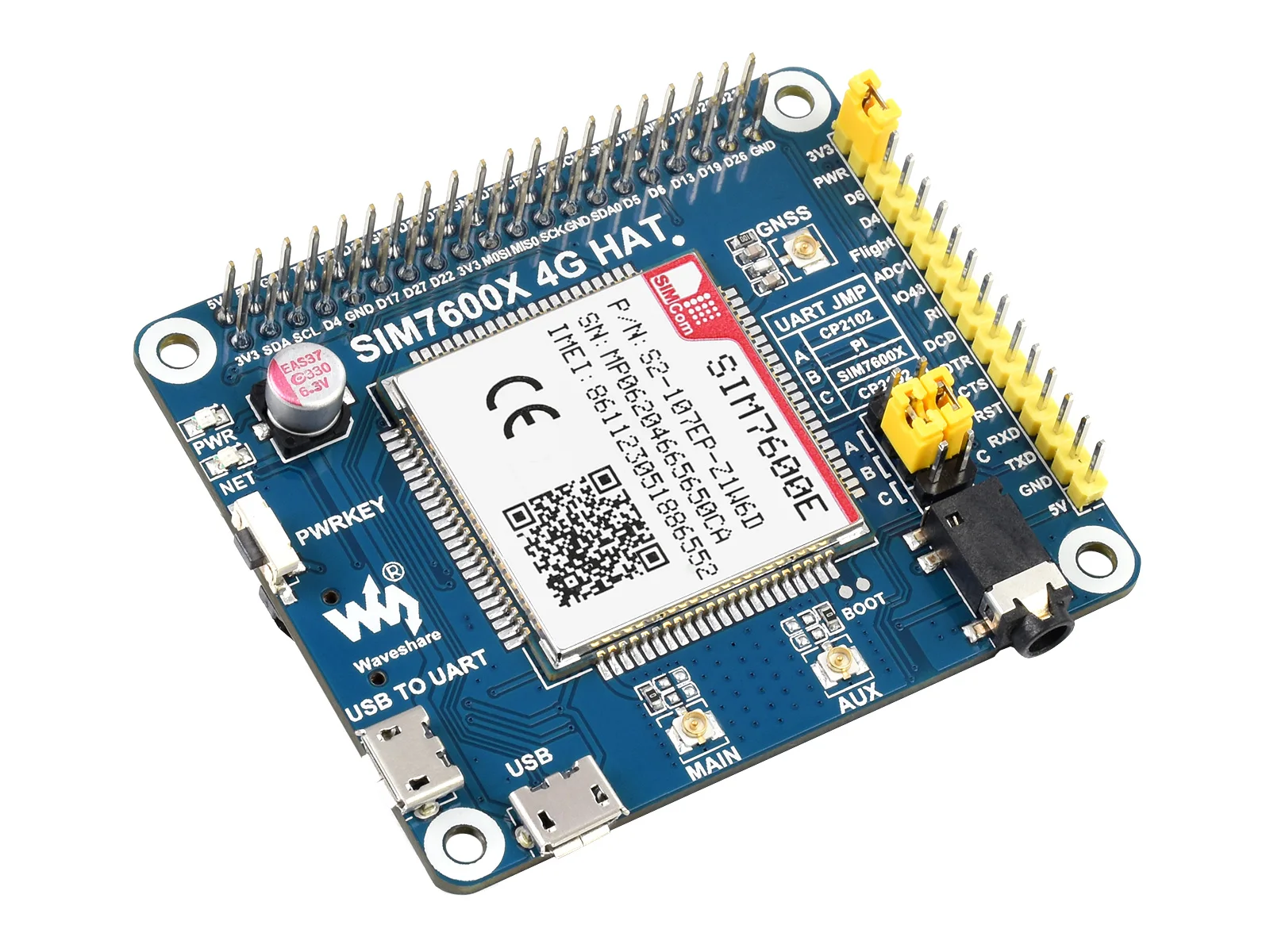

14.Разъем основной антенны

15.Разъем AUX антенны

16.Разъем антенны GNSS

17.Выключатель питания модуля

18.Индикатор состояния сети

19.Индикатор питания

20.Перемычка для выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В

21.Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART

22.Перемычка конфигурации PWR
PWR - 3V3: Автоматическое включение питания (по умолчанию)
PWR - D6: запуск/выключение Raspberry Pi D6 pin
Перемычка для настройки режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin

23.Припой с разъемом USB

24.Прокладки для припоя с принудительным программированием

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

SIM7600CE-CNSE

SIM7600CE-T

A7600C1

A7600E

SIM7600E

SIM7600E-H

SIM7600A-H

SIM7600G-H

Применимые регионы

Китай

Европа/Юго-Восточная Азия/Западная Азия/Африка/Китай/Южная Корея

Северная Америка

Глобальный

Ремешок

LTE Cat-4
/LTE Cat-1

LTE-FDD
B1/B3/B5/B8
LTE-TDD
B38/B39/B40/B41

LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41

LTE-FDD
B2/B4/B12

LTE-FDD
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66
LTE-TDD
B34/B38 /B39/B40/B41

3G

UMTS/HSDPA/HSPA +
В1/В8
TD-SCDMA
B34/B39

N/A

UMTS/HSPA +
В1/В5/В8

UMTS/HSPA +
B2/B5

UMTS/HSDPA/HSPA +
B1/B2/B4/B5/B6/B8/B19

2G

GSM/GPRS/EDGE
900/1800 МГц

N/A

GSM/GPRS/EDGE
850/900/1800/1900 МГц

GNSS

N/A

GPS/Beidou/GLONASS

N/A

GPS/Beidou/GLONASS

Скорость передачи данных

LTE Cat-4

150 Мбит/с (DL)/50 Мбит/с (UL)

N/A

150 Мбит/с (DL)/50 Мбит/с (UL)

LTE Cat-1

N/A

10 Мбит/с (DL)/5 Мбит/с (UL)

N/A

3Г (HSPA +)

42 Мбит/с (DL)/5,76 Мбит/с (UL)

N/A

42 Мбит/с (DL)/5,76 Мбит/с (UL)

2G (край)

236,8 кбит/с (ДЛ/ул)

N/A

236,8 кбит/с (ДЛ/ул)

2G (GPRS)

85,6 кбит/с (ДЛ/ул)

N/A

85,6 кбит/с (ДЛ/ул)

Особенности программного обеспечения

Сетевой протокол

TCP/IP/iP4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

Протокол набора номера

PPP/NDIS/RNDIS

PPP/RNDIS

PPP/NDIS/RNDIS

Драйвер USB

Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian)

Аппаратные интерфейсы

Слот для sim-карты

Совместимость с 1,8 V и 3V сим-карты

UART

Поддерживает на команды через UART, совместимый с 3,3 V/5V рабочее напряжение

Usb-порт

Поддерживает тестирование команд, сетевую связь, обновление прошивки и т. Д.

USB для UART

Поддерживает последовательную отладку или вход в Raspberry Pi

Аудиоразъем

Поддерживает звуковые действия, такие как создание телефонных звонков

Слот для карты TF

Да, для хранения данных, таких как файлы, сообщения и т. Д.

N/A

Да

Разъем антенны

Основная антенна LTE

LTE основная антенна + LTE разнообразие антенна + GNSS антенна

Основная антенна LTE

LTE основная антенна + LTE разнообразие антенна + GNSS антенна

Применение

Примеры

Здравоохранение, смарт-оплата, Интернет-разговор, мониторинг окружающей среды, мониторинг энергии, Управление парком, умная промышленность, интеллектуальное сельское хозяйство и т. Д.

Посылка

Вес:0,25 кг

Шапка SIM7600E LTE Cat-1 x1

Антенна LTE x1

Внешняя антенна GPS (B) x1

USB-A кабель Micro-B x2

Набор винтов RPi (2 шт.) x1
