Цифровой дисплей DP3A USB регулируемый силовой модуль DC 1 30 в 15 Вт QC 2 0 3 FCP

Цифровой дисплей DP3A USB регулируемый силовой модуль DC 1 30 в 15 Вт QC 2 0 3 FCP

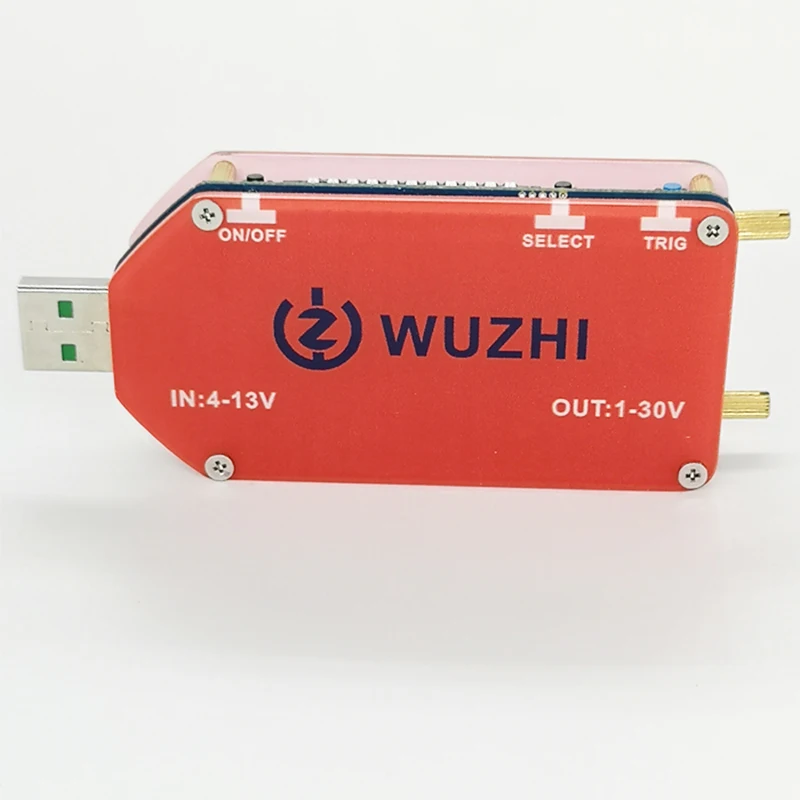

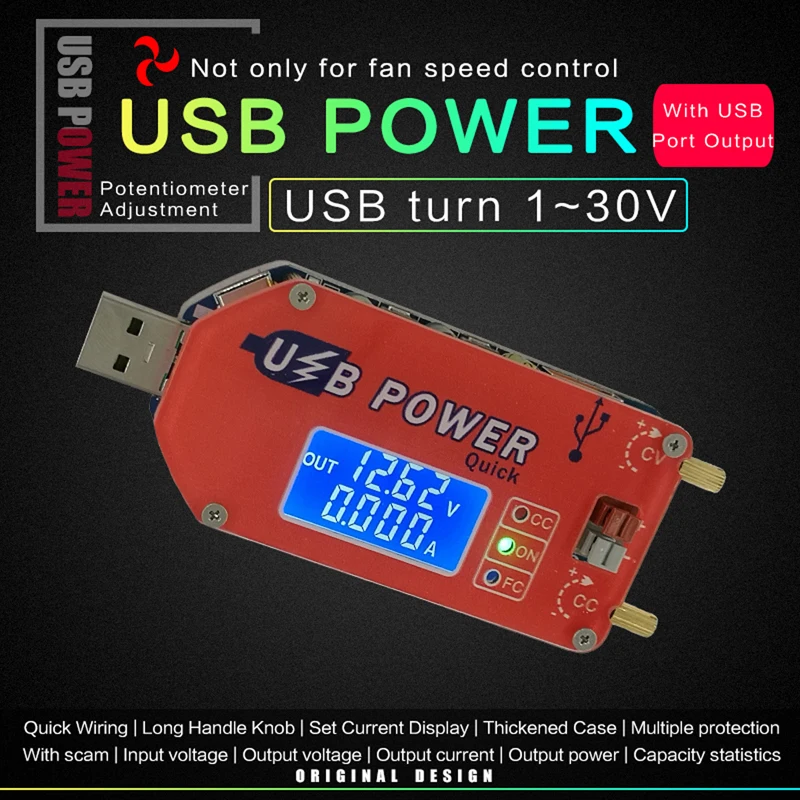

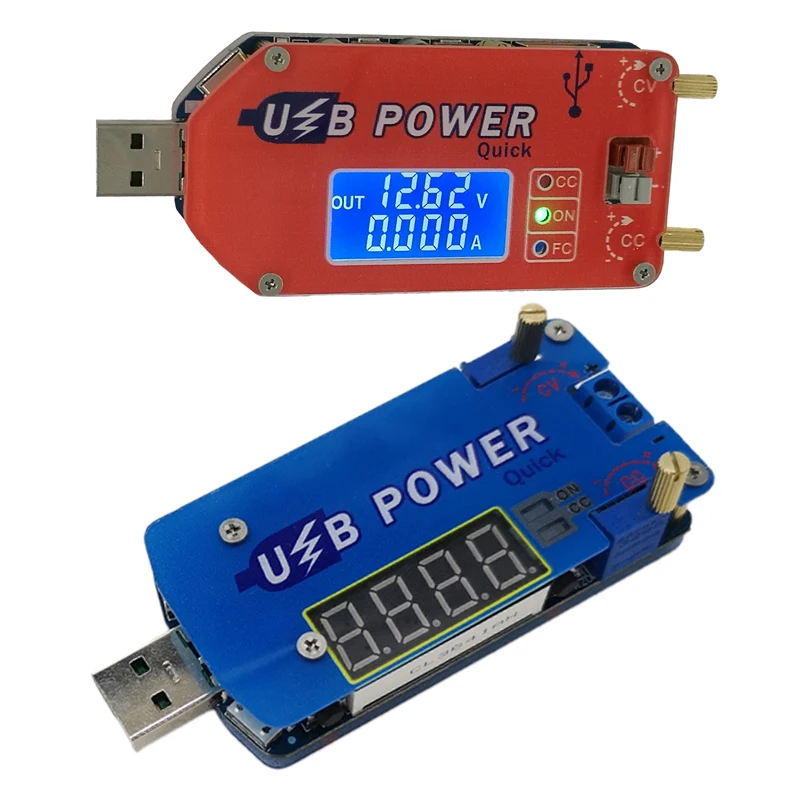

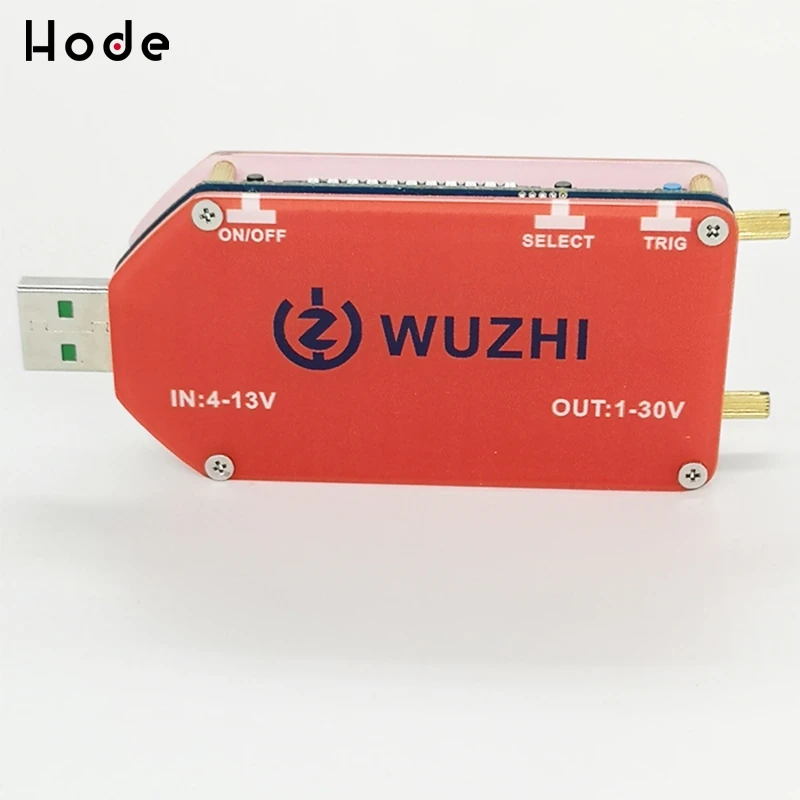

 (ZK-DP3A ЖК-дисплей)
Особенности:
USB регулируемый силовой модуль Мобильный boost line дизельная плита вентилятор регулятор скорости нагнетатель LCD 15W
15 Вт USB регулируемый силовой модуль (с фокусом, ЖК-дисплеем, возможностью регулировки потенциометра)
Приложений
Большой и маленький контроллер скорости вентилятора, USB Регулируемый Настольный маленький источник питания, USB Регулируемая линия зарядки, маршрутизатор антизатемненный источник питания в режиме ожидания, Tmall Wizard mobile power base (с зарядным сокровищем), USB Регулируемая линия поддержки. В сочетании с зарядным сокровищем, он становится мобильным регулируемым источником питания, что очень практично.

Использование обмана быстрой зарядки
Питание от зарядного адаптера 5 В, входной ток составляет 4 а или более для достижения 15 Вт (учитывая падение напряжения на линии USB и эффективность преобразования модуля и т. д.), обычный адаптер 5 в трудно сделать, Таким образом, модуль добавляет функцию обмана быстрой зарядки, чтобы адаптер выходил высокого напряжения или высокого тока. Обратите внимание, что вы можете выбрать зарядное устройство или зарядное устройство, которое поддерживает протокол быстрой зарядки.!
1. Нажмите и удерживайте кнопку TRIG более 2 секунд для освобождения, введите интерфейс выбора протокола быстрой зарядки, и ЖК-дисплей отобразит имя протокола.
2. Короткое нажатие кнопки TRIG для выбора QC2.0, QC3.0, AFC, FCP, SCP, AUTO и OFF. Короткое нажатие вкл/выкл или Кнопка выбора для запуска протокола. Если триггер успешен, он будет отображаться нормально, FC синий светильник будет включен, в противном случае Err будет отображаться, FC синий светильник будет выключен.
3. Нажмите и удерживайте кнопку TRIG более 2 секунд, чтобы выйти из интерфейса протокола быстрой зарядки. Этот протокол срабатывает каждый раз, когда вы включаете его.
4. Если вы не знаете, какой протокол поддерживает зарядное устройство, вы можете выбрать автоматический режим, модуль автоматически выбирает spoof; Если вы не хотите использовать функцию spoof, вы можете выбрать режим выключения.

1. Хит продаж
1 шт. • золотистый шарик в форме цифры «. ЖК-дисплей дисплей Входное напряжение, выходное напряжение, ток, мощность, емкость статистики, разрешение напряжения 0,01 V, в настоящее время разрешение 0.001A
• 2. С usb-разъемом, легко подключить usb-интерфейсные устройства, такие как usb-вентилятор

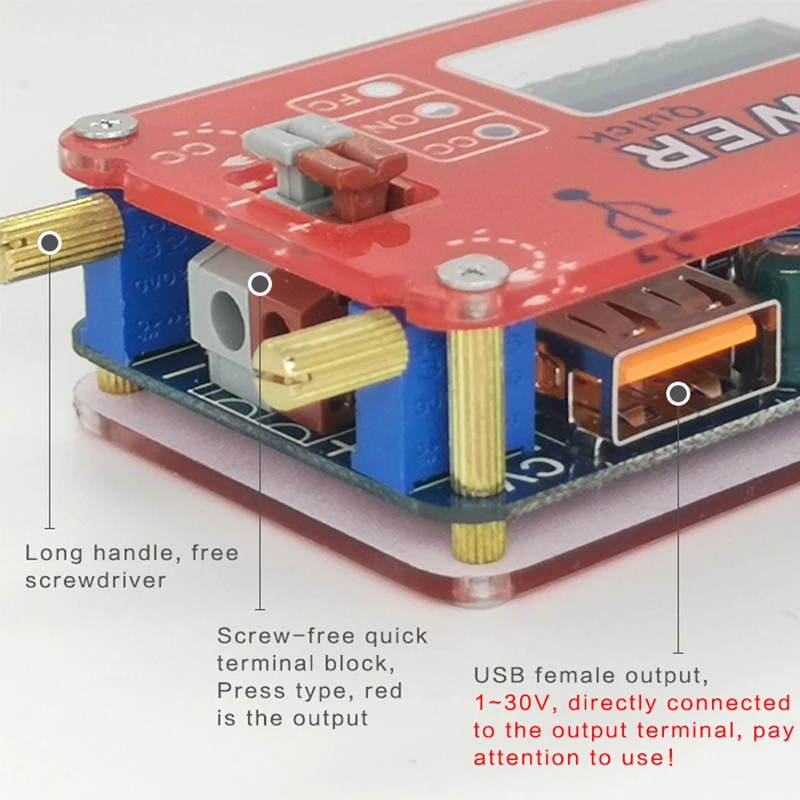

• 3. Свободный винтовой Быстрый терминал, нажимной кабель тянет, не нужно завинчивать, удобно и быстро.
• Пресс-форма-4. Когда задано предельное значение тока (постоянный ток), нет необходимости в коротком подключении, нет необходимости использовать мультиметр, и предельное значение тока может быть непосредственно отображено.
• 5. С интеллектуальным обманом быстрой зарядки, решить проблему недостаточного питания к входному порту USB. Поддерживает основной протокол быстрой зарядки, QC2.0 3,0, FCP SCP AFC, вы также можете выбрать не обмануть или автоматически выбрать режим обмана.
• 6. Высокая мощность 15 Вт, ток 2А, используется для регулирования скорости вентилятора, настольного источника питания, регулируемого зарядного устройства, источника питания маршрутизатора и т. д.
• 7. Произвольно регулируйте выходное напряжение, ограничьте ток 0-2 А (широкий вход 4-13 в, широкий выход 1-30 в, с защитой от короткого замыкания, короткое замыкание не горит)
• 8. В качестве usb-кабеля для зарядки произвольно регулируйте напряжение зарядки и максимальный зарядный ток (любое напряжение, постоянный ток, защита от обратного потока, чтобы удовлетворить зарядку большинства аккумуляторов)
• 9. Множественная защита (короткого замыкания, перегрузки по току, перегрева, перегрева, защита от перенапряжения, защита от обратного потока)

2. Параметры продукта
2,1. Входное напряжение: 4-13 в (USB male, MicroUSB, TYEPE-C 3 входных интерфейса)
2,2. Выходное напряжение: 1-30 в (быстрый вывод терминала, usb-выход, обратите внимание, что два непосредственно подключены, тщательно проверьте выходное напряжение перед подключением к usb-устройству!)
2,3. Выходной ток: 0-2 А (выходной ток в режиме постоянного напряжения адаптивен в соответствии с размером нагрузки, он не регулируется. Если вы установите предельный ток до 1 А, то ток нагрузки больше 1 А, он автоматически войдет в режим постоянного тока. Максимальный выход 1A)
2,4. Выходная мощность: менее 15 Вт (когда выходная мощность превышает 15 Вт, выход автоматически выключен, OPP отображается, и мощность нагрузки уменьшается, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить проблему). Когда входной ток слишком велик, он может не быть долгосрочным из-за температурной защиты. Работает на 10 Вт или более.
2,5. Напряжение дисплей: разрешение 0,01 V, завод, точность определения его местонахождения составляет около ± 0,1 V, и нет защищены покупателей откалибровать сам по себе.
2,6. Текущий Дисплей: разрешение 0.001A, диапазон 0-2.2A, Заводская точность ± 0.05A, без предварительного заказа, самостоятельная калибровка клиента.
2,7. Дисплей питания: 0,00 Вт-15,00 Вт
2,8. Температурная защита: когда температура силового компонента выше 100 °C, введите защиту OTP, уменьшите нагрузку, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить (питание не будет вводить защиту OT для длительной работы в течение 10 Вт, когда входной ток больше 3A) Он может входить Защита от превышения температуры при работе в течение длительного времени. Даже если он не достигает 15 Вт, рекомендуется использовать адаптер с функцией быстрой зарядки.
2,9. Рабочий ток: около 30 мА
2,10. Зарядка от обратного потока: Да, может быть непосредственно подключен к аккумулятору для зарядки, нет необходимости добавлять диод
2,11. Защита от короткого замыкания: Да

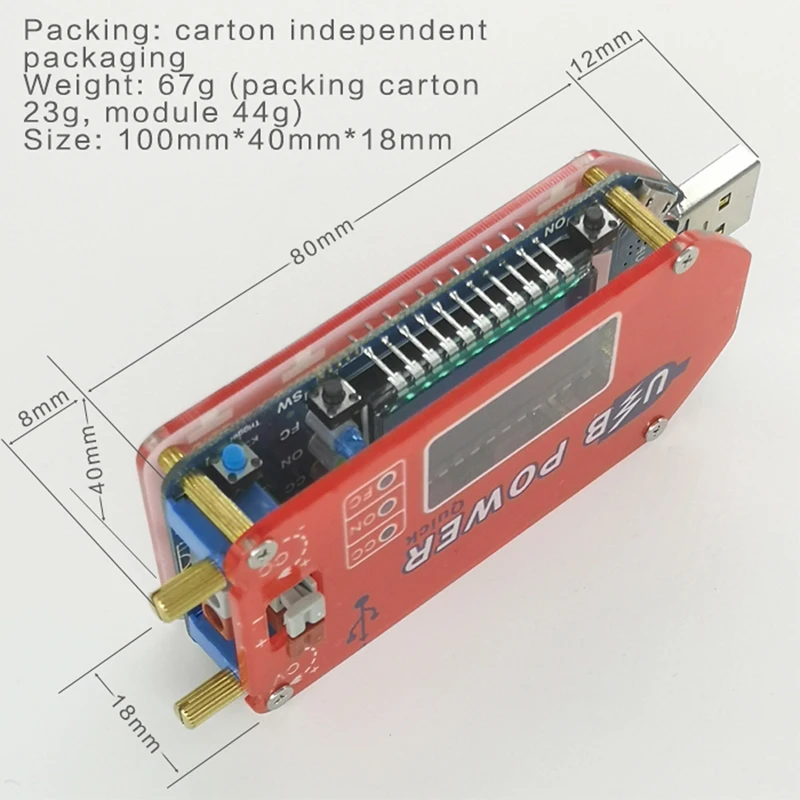

2,12. Вес: 67 г (вес нетто изделия 44 г, коробка 23 г)

3. Описание функции

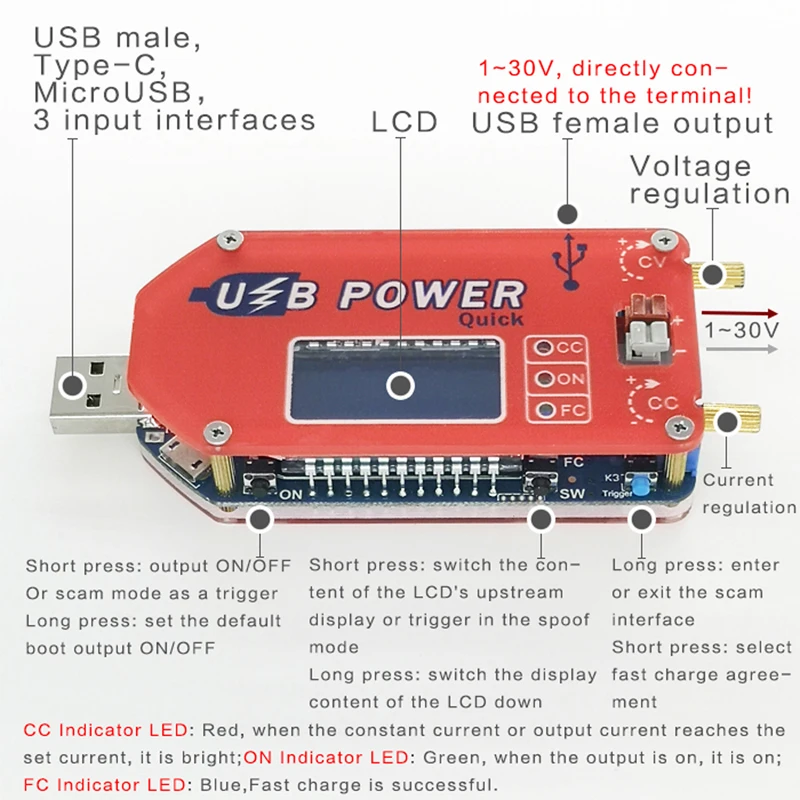

3,1. Кнопка
Кнопка «выбрать»: короткое нажатие-Переключение между входным напряжением и дисплеем выходного напряжения; В режиме выбора протокола быстрой зарядки, запуск быстрой зарядки. Длительное нажатие-переключение между выходным током, выходной мощностью и отображением статистики емкости;
Кнопка «Вкл/Выкл»: короткое нажатие-управление выходом для включения или выключения; В режиме выбора протокола быстрой зарядки, запуск быстрой зарядки; Выход из интерфейса защиты. Длительное нажатие-Установите выходную мощность по умолчанию для включения в выключенное или ВКЛ, длительное нажатие для более 3 с для освобождения, отображение на дисплее означает, что каждая выходная мощность по умолчанию, выключение Дисплея означает отсутствие выхода каждый раз при включении.
Кнопка TRIG: Длительное нажатие-вход или выход из интерфейса выбора протокола быстрой зарядки; Короткое нажатие для выбора протокола быстрой зарядки.
3,2. Ручка потенциометра
Потенциометр регулировки тока CC вращается по часовой стрелке, чтобы увеличить предельное значение тока. Когда ток нагрузки достигает предельного тока, он входит в состояние постоянного тока (обратите внимание, что в режиме постоянного напряжения Выходной ток зависит только от нагрузки и изменяется в соответствии с нагрузкой. Когда выходной ток достигает предельного тока, красный светильник является режимом постоянного тока);
Потенциометр регулировки напряжения CV вращается по часовой стрелке для увеличения выходного напряжения.
3,3. Световые индикаторы
CC-светильник постоянного тока, яркий при постоянном токе (красный);
Индикатор состояния на выходе (зеленый);
FC-светильник индикатора быстрой зарядки (синий светильник), соглашение о быстрой зарядке после успешного обмана.
3,4. Входные и выходные порты
Входная сторона-левая сторона, штыревая головка USB, microUSB, type-c выбираются в качестве входов;
Выход-правая сторона, usb-разъем и быстрый вывод проводов, обратите внимание, что два непосредственно подключены, напряжение всегда одинаковое.

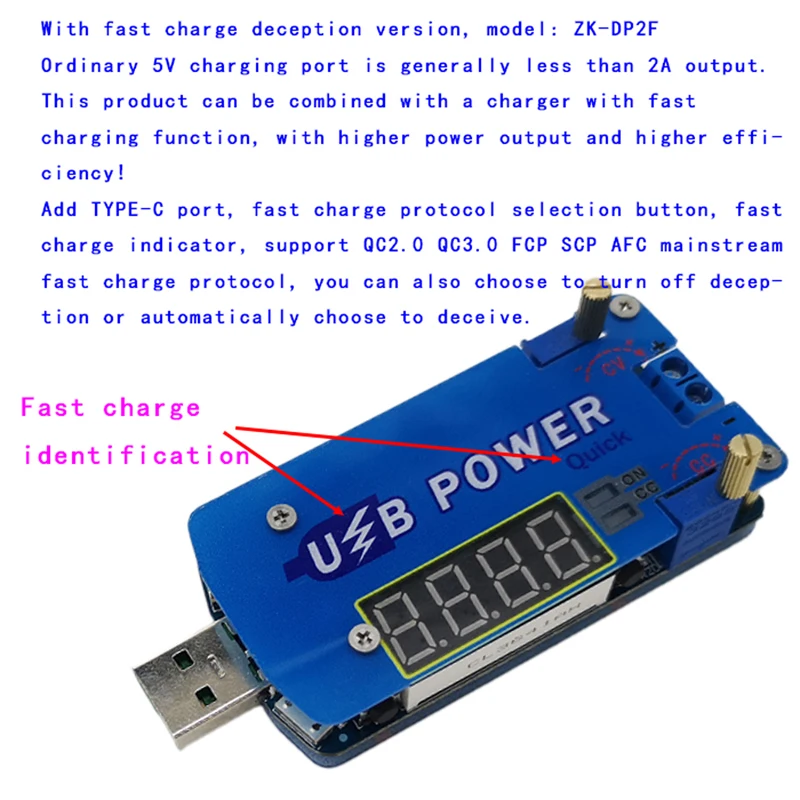

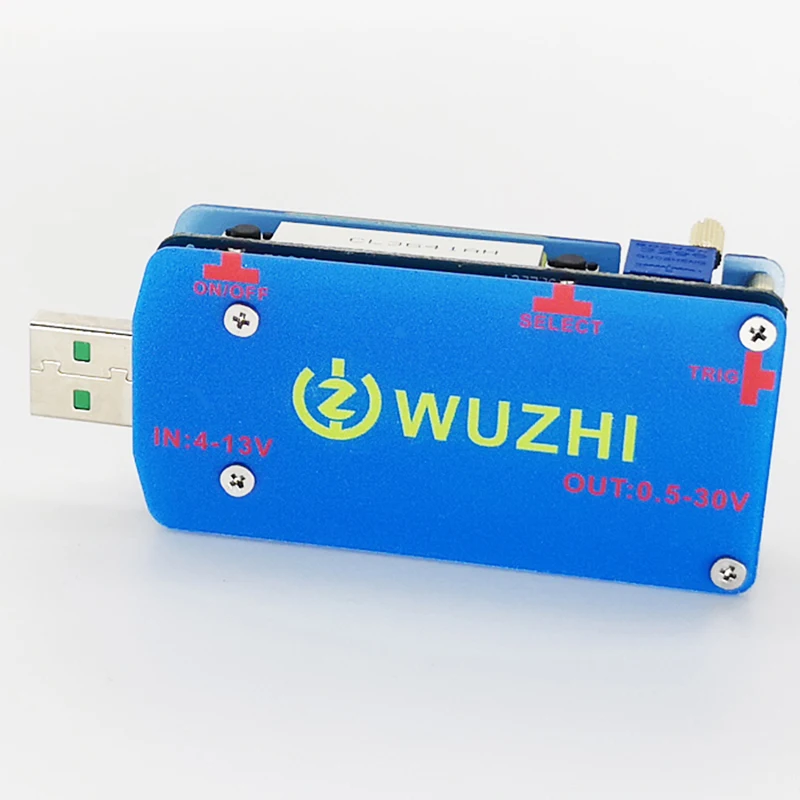

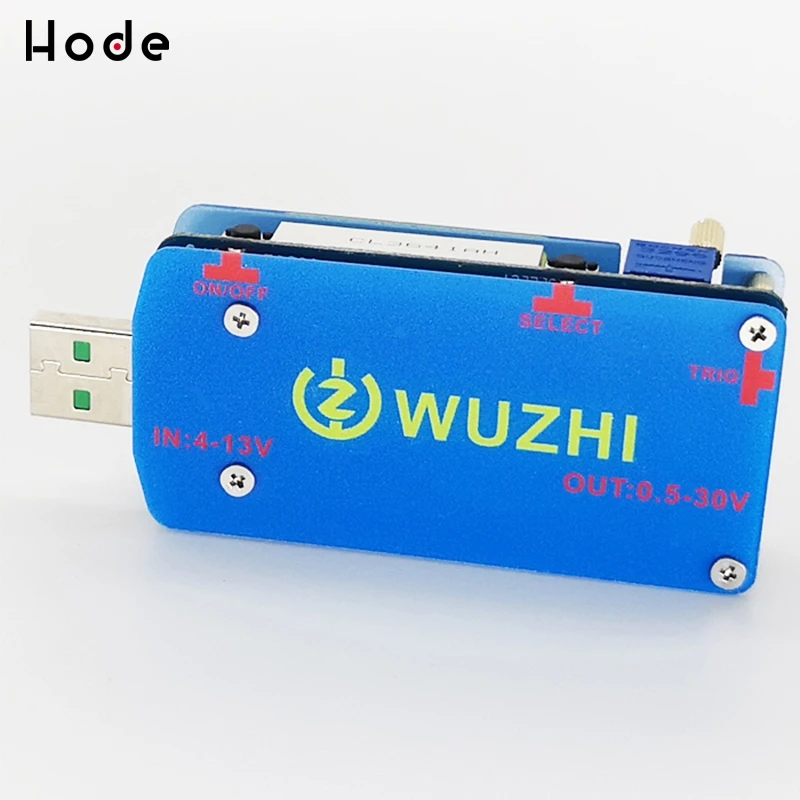

(ZK-DP2F buck-boost)
Особенности:
С spoof 15W USB Регулируемый понижающий источник питания 1-30V Быстрая зарядка обманка триггер вентилятор маршрутизатор
Примечание: для того, чтобы предотвратить обсадных труб от царапин во время транспортировки, поверхности защитная пленка высокого профиля версия кожух не оторвана. Необходимо оторвать задний корпус, чтобы он выглядел ярко! Выберите зарядное устройство или зарядное устройство, которое поддерживает протокол быстрой зарядки, этот продукт может обмануть успех!
(В том случае, если товар никоим образом не поддерживает обмане, трудно найти подходящую USB источника питания, чтобы удовлетворить его, в связи с чем модуль питания будет ограничено. Модуль поддерживает обман быстрой зарядки, чтобы решить эту проблему очень хорошо, головка для зарядки и зарядное устройство в основном поддерживают быструю зарядку, с ее использованием, мощность более эффективная и более высокая)

Быстрая зарядка обмана использование:
1. Нажмите и удерживайте кнопку TRIG более 2 секунд для освобождения, введите интерфейс выбора протокола быстрой зарядки, и цифровая трубка отобразит имя протокола.
2. Короткое нажатие кнопки TRIG для выбора QC2.0, QC3.0, AFC, FCP, SCP, AUTO и OFF. Короткое нажатие вкл/выкл или Кнопка выбора для запуска протокола. Если триггер успешен, он будет отображаться нормально, FC синий светильник будет включен, в противном случае ERR будет отображаться, FC синий светильник будет выключен.
3. Нажмите и удерживайте кнопку TRIG более 2 секунд, чтобы выйти из интерфейса протокола быстрой зарядки. Этот протокол срабатывает каждый раз, когда вы включаете его.
4. Если вы не знаете, какой протокол поддерживает зарядное устройство, вы можете выбрать автоматический режим, модуль автоматически выбирает spoof; Если вы не хотите использовать функцию spoof, вы можете выбрать режим выключения.

1. Основные характеристики:
1. С интеллектуальным обманом быстрой зарядки, решить проблему недостаточного питания к входному порту USB. Поддерживает основной протокол быстрой зарядки, QC2.0 3,0, FCP SCP AFC, вы также можете выбрать не обмануть или автоматически выбрать режим обмана.
2. Высокая мощность 15 Вт, 2А ток, используется для регулирования скорости вентилятора, настольного источника питания, регулируемого зарядного устройства, источника питания маршрутизатора и т. д.
3. В качестве USB вход Регулируемая Настольная источника питания, вы можете регулировать выходное напряжение произвольно, ограничения тока 0-2A (широкий диапазон входного, для детей возрастом от 4 до 13 лет, широкий выход 0,5-30V каких-либо регулировки, С защитой от короткого замыкания, короткое замыкание не горит)
4. В качестве usb-кабеля для зарядки произвольно регулируйте напряжение зарядки и максимальный зарядный ток (любое напряжение, постоянный ток, защита от обратного потока, для зарядки большинства аккумуляторов)
5. Множественная защита (короткого замыкания, перегрузки по току, перегрева, перегрева, защита от перенапряжения, защита от обратного потока)

2. Параметры продукта:
2,1. Входное напряжение: 4-13 в (при использовании пускового ввода обратите внимание на положительные и отрицательные полюсы, не подключайте питание переменного тока)
2,2. Выход напряжение: 0,5-30 в
2,3. Выходной ток: 0-2 А (выходной ток в режиме постоянного напряжения адаптивен в соответствии с размером нагрузки, он не регулируется. Если вы установите предельный ток до 1 А, то ток нагрузки больше 1 А, он автоматически войдет в режим постоянного тока 1 а)
2,4. Выходная мощность: менее 15 Вт (когда выходная мощность превышает 15 Вт, выход автоматически отключается, и отображается-OP-. После снижения мощности нагрузки нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить проблему). Когда входной ток слишком велик, он может быть отключен раньше из-за температурной защиты.
2,5. Напряжение дисплей: Разрешение 0,1 V, завод точность ± 0,1 V или около того (может быть исправлена вручную после того, как по сравнению со стандартными вольтметр)
2,6. Текущий Дисплей: разрешение 0.01A, диапазон 0-2.2A, Заводская точность ± 0.05A; Ошибка отображения больше, когда выходной ток менее 0.05A, небольшой ток в пределах 10-40ма не может быть отображен (можно вручную исправить, калибровка выходного тока является более точной, если она превышает 1 А, И калибровка не рекомендуется для небольших токов.)
2,7. Дисплей питания: 0,00 Вт-15,0 Вт
2,8. Температурная защита: когда температура силового компонента выше 100 °C, введите-OT-protection, уменьшите мощность нагрузки, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить (питание не будет вводить защиту OT для длительной работы в течение 10 Вт, когда входной ток больше, чем на 3A, Он может входить защита от превышения температуры при работе в течение длительного времени, даже если он не достигает 15 Вт)
2,9. Рабочий ток: около 30 мА
2,10. Зарядка от обратного потока: Да, может быть непосредственно подключен к аккумулятору для зарядки, нет необходимости добавлять диод
2,11. Защита от короткого замыкания: Да

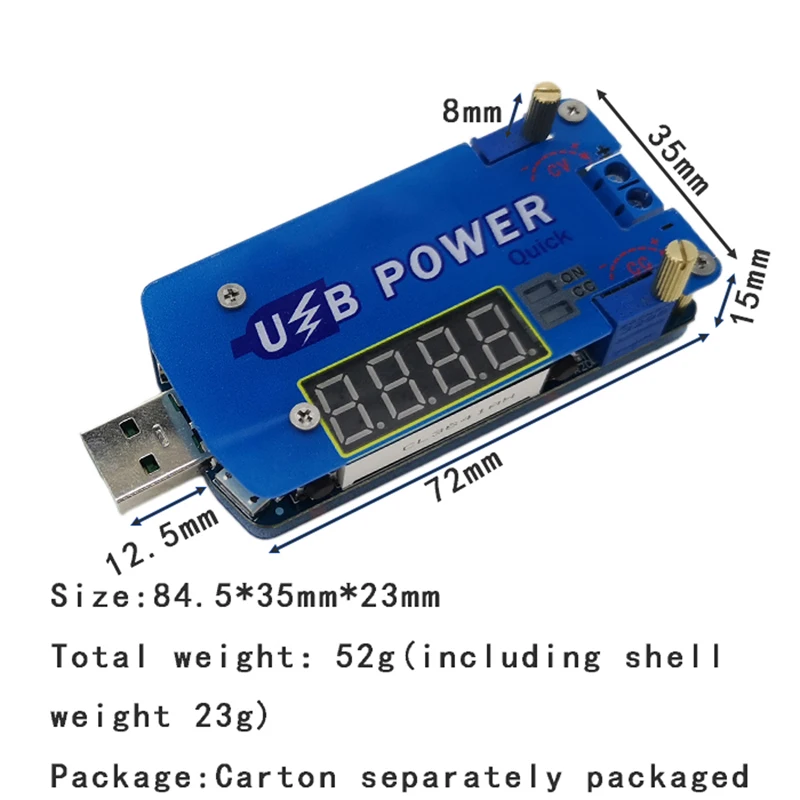

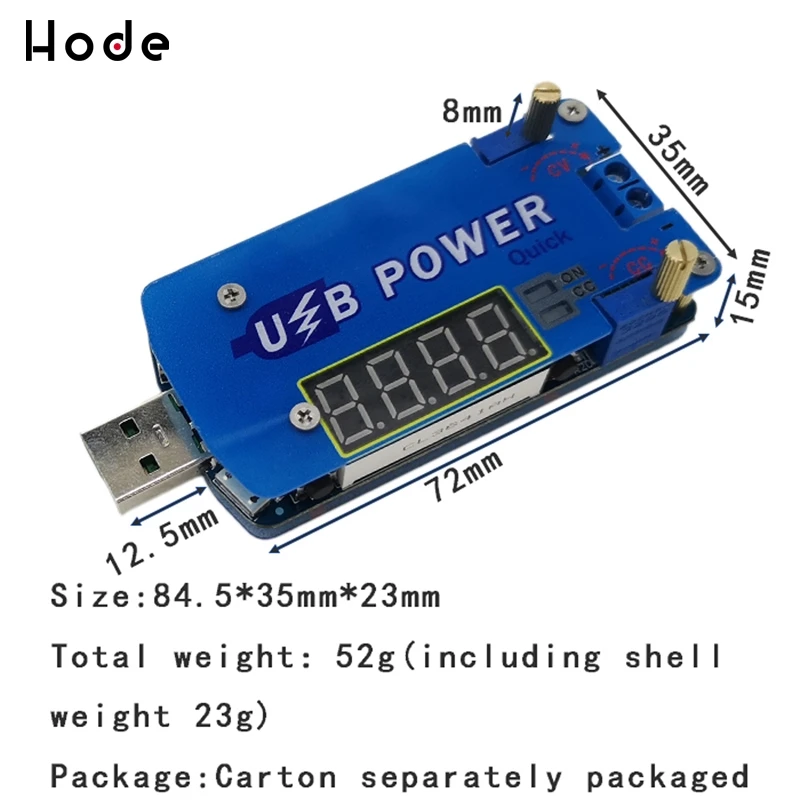

2,12. Вес: 52 г (вес картонной упаковки 23 г)

3. Описание функции:

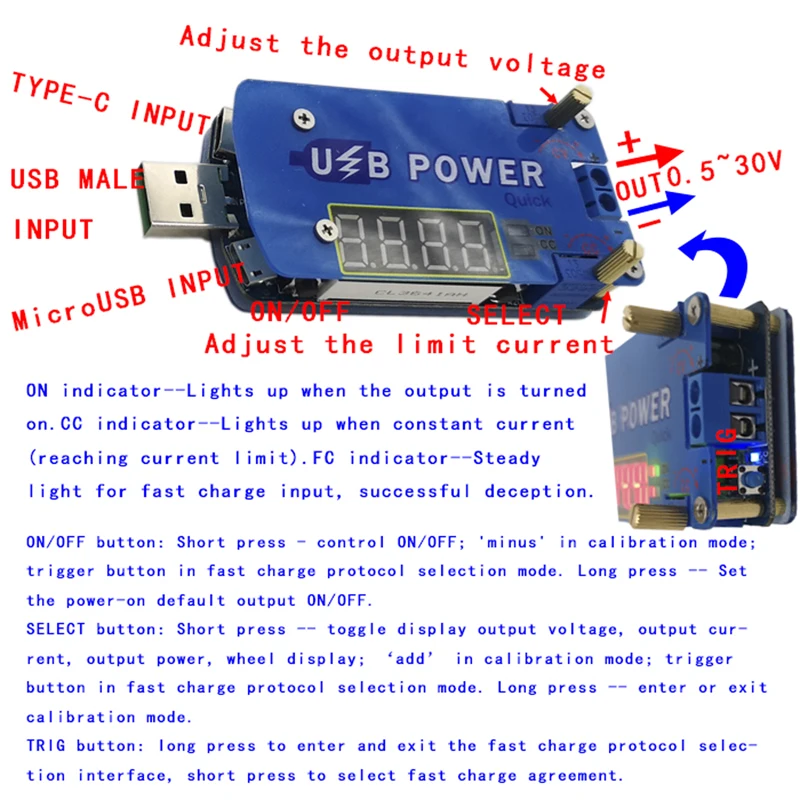

3,1. Кнопка
Кнопка «выбрать»: короткое нажатие-Переключение между напряжением, током, мощностью и дисплеем колеса; Правильное напряжение и ток «Плюс» в режиме калибровки; Быстрая зарядка в режиме выбора протокола быстрой зарядки. Длительное нажатие-режим калибровки входа или выхода;
Кнопка «Вкл/Выкл»: Короткое нажатие-управление выходом для включения или выключения; В режиме калибровки напряжение и ток «вычитаются»; В режиме выбора протокола быстрой зарядки срабатывает Быстрая зарядка. Длительное нажатие-Установите выходную мощность по умолчанию для включения в выключенное или ВКЛ, длительное нажатие для более 3 с для освобождения, отображение на дисплее означает, что каждая выходная мощность по умолчанию, выключение Дисплея означает отсутствие выхода каждый раз при включении.
• Кнопка TRIG: Длительное нажатие-вход или выход из интерфейса выбора протокола быстрой зарядки; Короткое нажатие для выбора протокола быстрой зарядки.
3,2. Потенциометр
Потенциометр регулировки тока CC вращается по часовой стрелке, чтобы увеличить предельное значение тока. Когда ток нагрузки достигает предельного тока, он входит в состояние постоянного тока (обратите внимание, что выходной ток может быть увеличен без регулировки потенциометра. При постоянном напряжении выходной ток зависит только от нагрузки, он варьируется в зависимости от нагрузки);
• Максимальный выходной ток (значение постоянного тока) Метод настройки: Переключение на текущий дисплей, прямое короткое выходное значение для регулировки потенциометра CC, текущее значение дисплея-Максимальный выходной ток.
Потенциометр регулировки напряжения CV вращается по часовой стрелке для увеличения выходного напряжения.
3,3. Световые индикаторы
CC-светильник с постоянным током, яркий при постоянном токе (красный);
Индикатор состояния на выходе (зеленый);
FC-светильник индикатора быстрой зарядки (синий светильник), светильник всегда включен после того, как протокол быстрой зарядки успешно обманут.
3,4. Входные и выходные порты
Входная сторона-левая сторона, штыревая головка USB, microUSB и type-c выбираются в качестве входов;
Выход-правая сторона, синий 2P терминал как выход.
4. Метод точности калибровки:
Калибровка выходного напряжения-когда цифровая трубка всегда отображает напряжение, нажмите и удерживайте кнопку «выбрать» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «выбрать», значение напряжения увеличивается на один блок, короткое нажатие кнопки «Вкл/Выкл» Кнопка значение напряжения уменьшается на один блок. В тех случаях, когда выходное напряжение низкое, это может занять несколько раз, чтобы убедиться, что увидеть изменения значения 0,1 V. Нажмите и удерживайте кнопку «выбрать» более 3 секунд, чтобы отпустить режим калибровки.
Калибровка выходного тока-когда цифровая трубка всегда отображает ток, нажмите и удерживайте кнопку «выбрать» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «выбрать», значение напряжения увеличивается на один блок, короткое нажатие кнопки «Вкл/Выкл» Кнопка значение напряжения уменьшается на один блок. Это может занять несколько раз, чтобы увидеть изменение значения 0.01A. Нажмите и удерживайте кнопку «выбрать» более 3 секунд, чтобы отпустить режим калибровки. Примечание: Калибровка является более точной, когда ток превышает 1 А; Ошибка отображения велика, когда выходной ток меньше 0,05a, И может не отображаться, когда выходной ток меньше 10-40mA.
