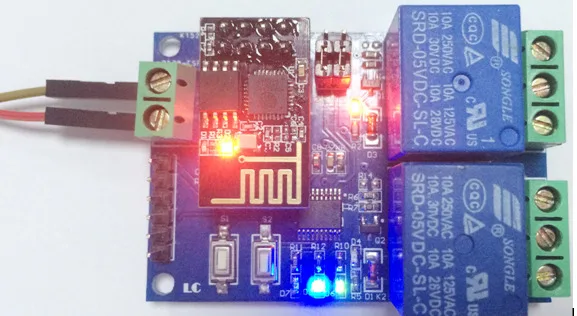

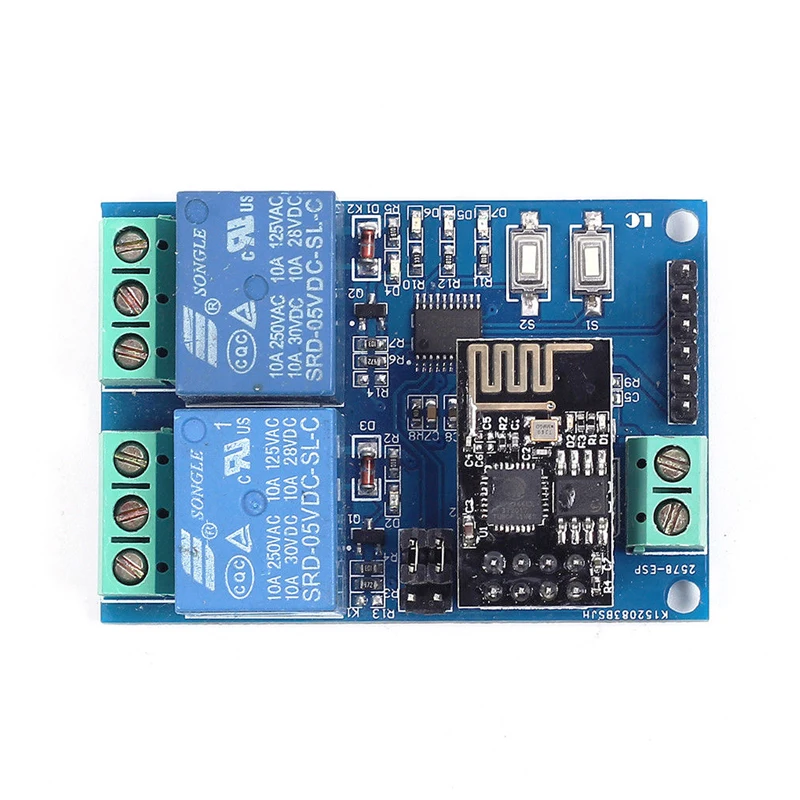

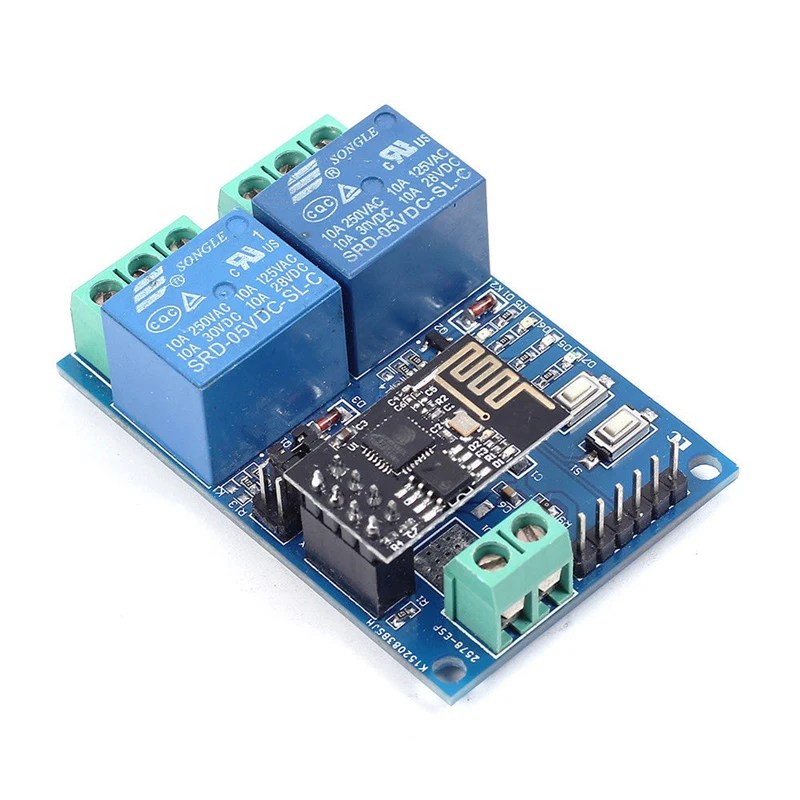

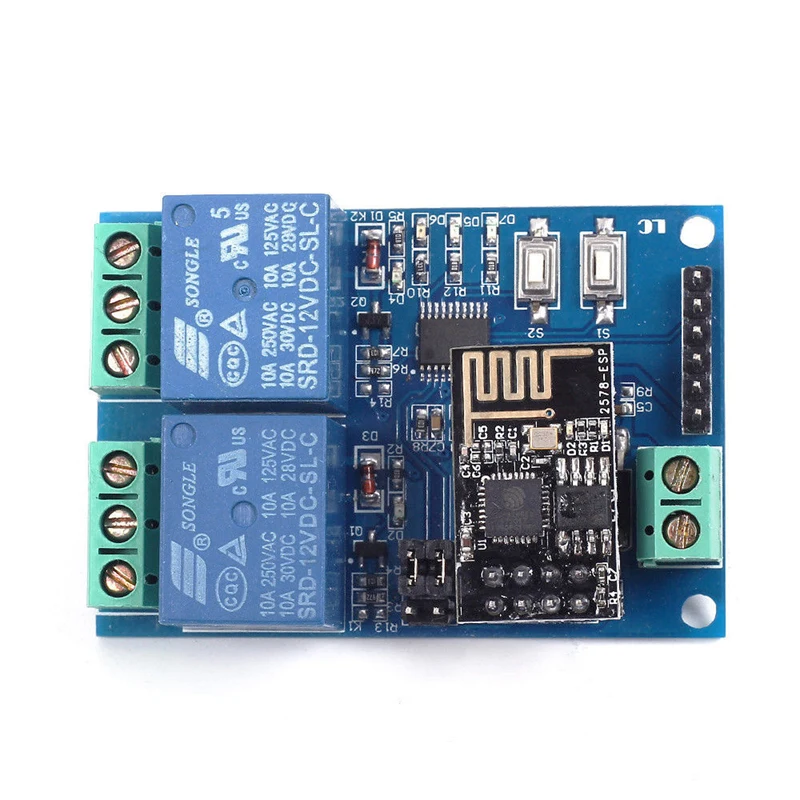

Реле канала 12 В 5 ESP8266 ESP 01 2 WiFi реле канальный релейный модуль для IOT Smart Home|Реле| |

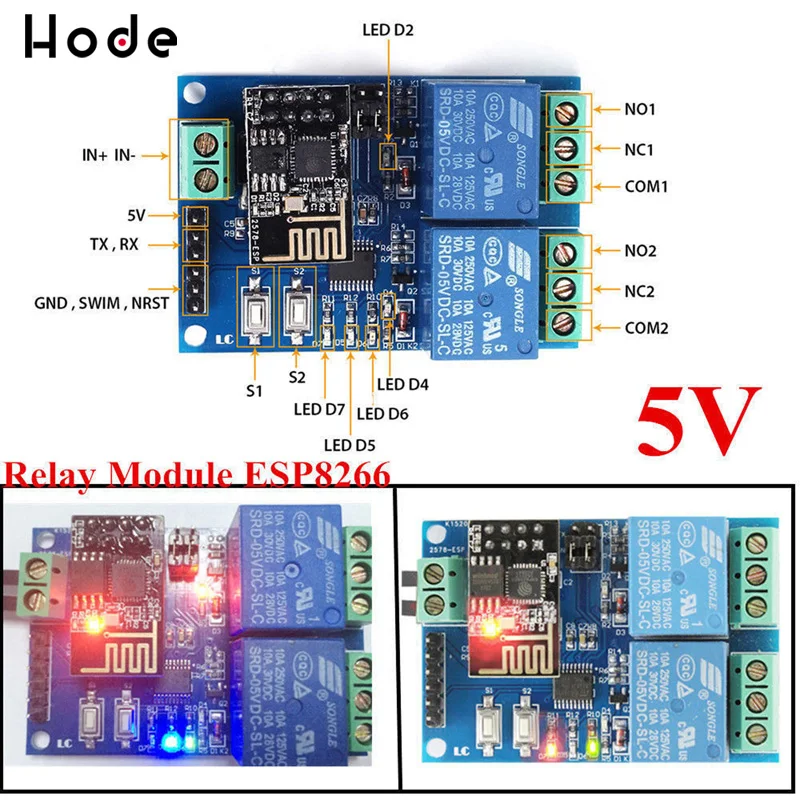

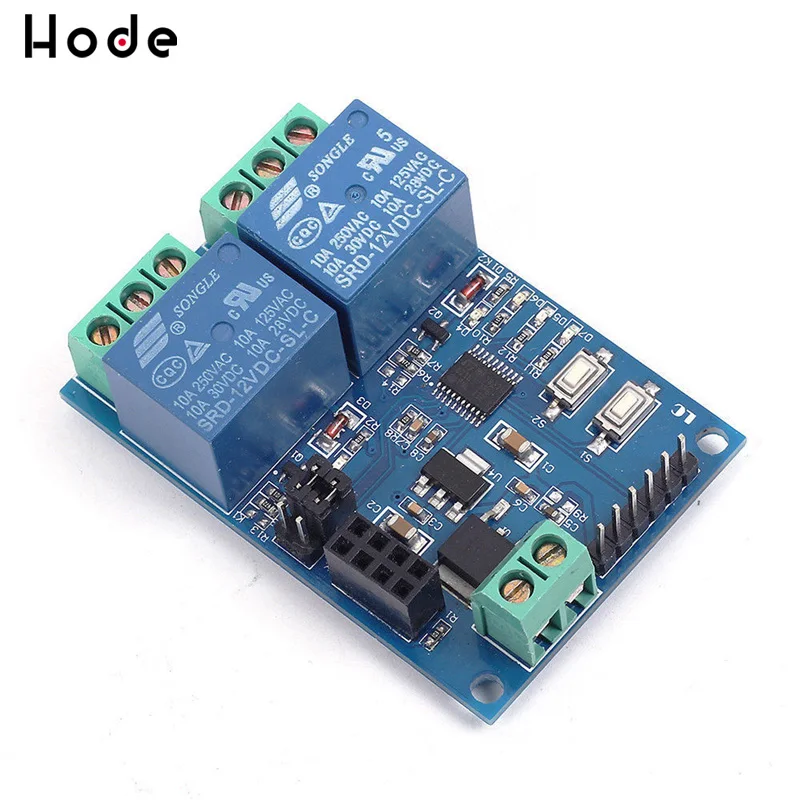

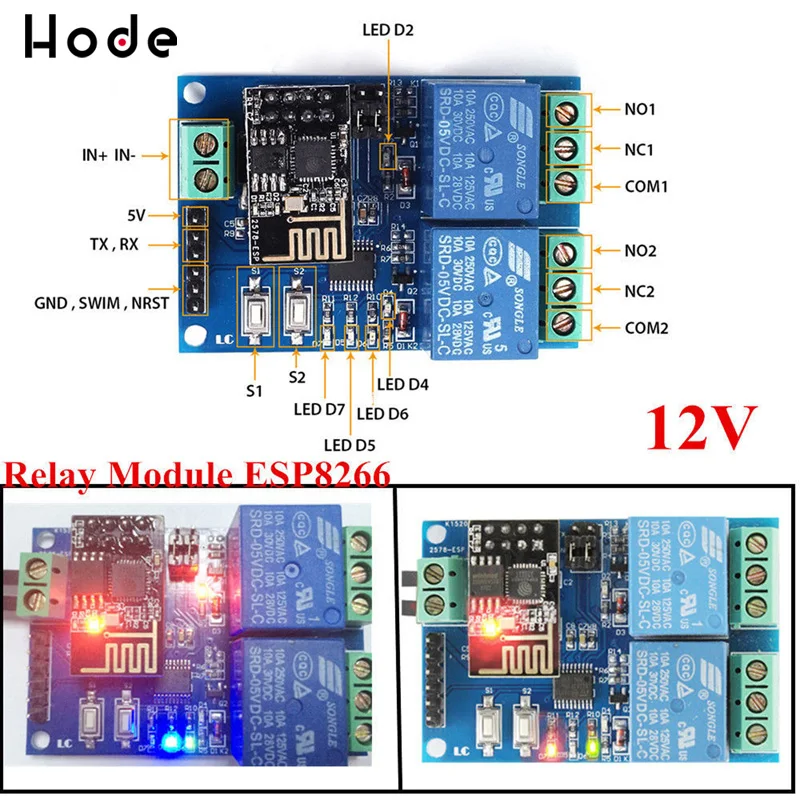

1. Описание:

5V/12V двухъядерный процессор Wi-Fi модуль реле использует ESP-01 как модуль Wi-Fi и совместим с 8 бит

MCU чипов. Только простой процесс конфигурации может осуществить Беспроводное управление 2 способом

Реле с помощью приложения мобильный телефон в локальной сети.

2. Функция:

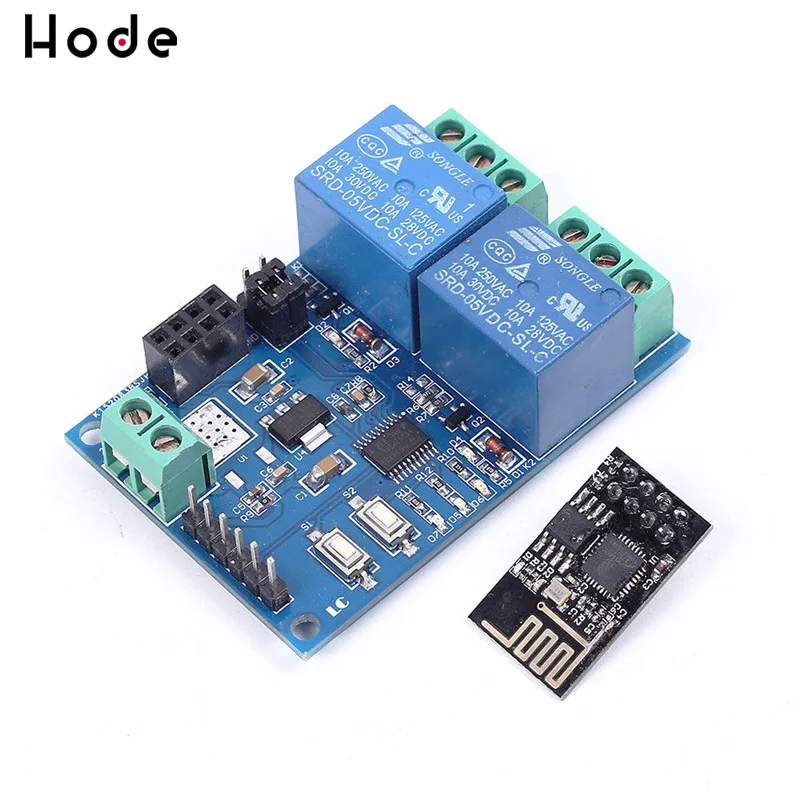

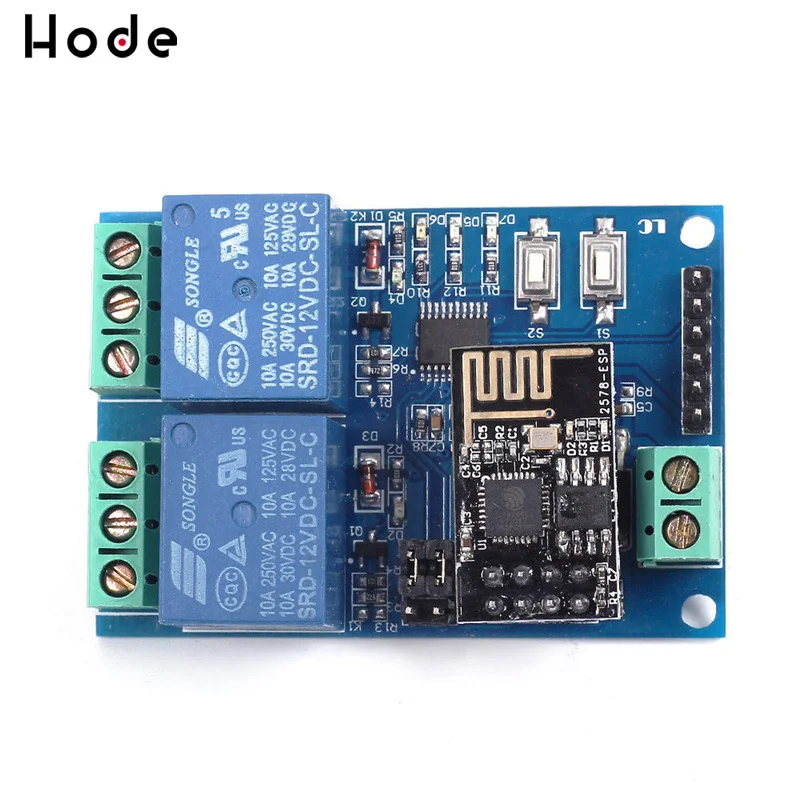

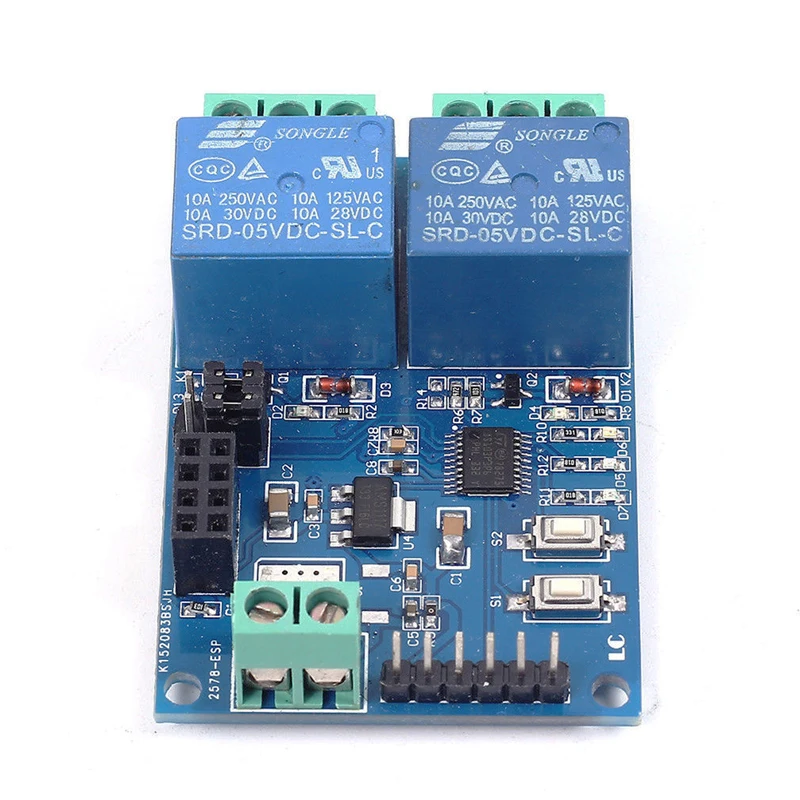

1>. Встроенный высокопроизводительный микропроцессор STM8S103 и ESP-01 WiFi модули.

2>. Модуль имеет 2 режима работы:

Режим 1: мобильный телефон непосредственно установлен на модуле Wi-Fi.

Режим 2: мобильные телефоны и WiFi модули оснащены на маршрутизаторах одновременно

Дополнительная функция: его также можно использовать в качестве usb-реле при вытягивании ESP-01.

3>. Расстояние передачи:

В открытой среде максимальное стабильное расстояние передачи составляет 100 м, когда

Мобильный телефон установлен на модуле WiFi.

4>. Когда модуль Wi-Fi и мобильный телефон переносятся на роутер одновременно,

Расстояние передачи зависит от силы сигнала маршрутизатора.

5>. Использование технологии Smartcongig в мобильный телефон в приложении ESP-01 Wi-Fi

Модуль для завершения настройки учетной записи и пароля, настроенного имени пользователя и

Пароль функция памяти.

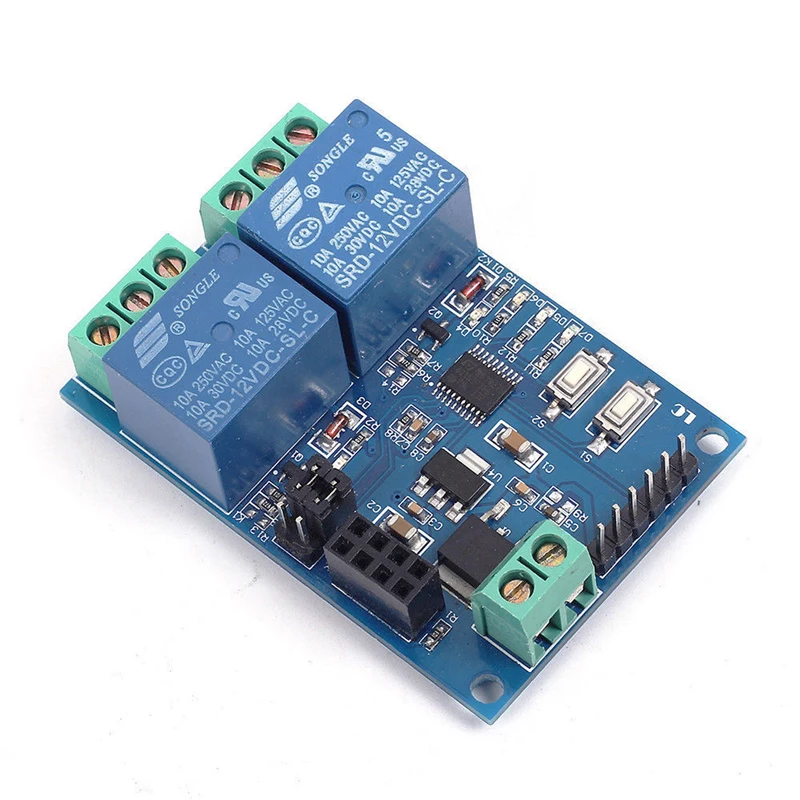

6>. Бортовой 5V, 10A/250V AC 10A/30V DC реле, которое можно непрерывно тянуть для

100 тысяч раз, имеет защиту от разрядки диода, короткое время отклика.

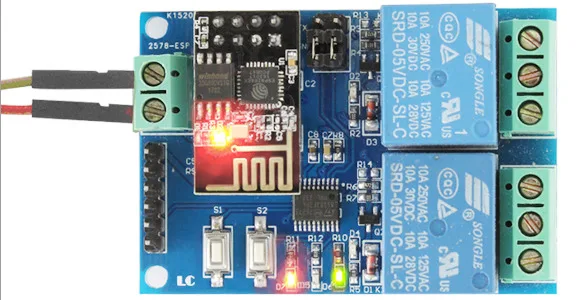

7>. Выбор режима платы и индикатор рабочего состояния в реальном времени.

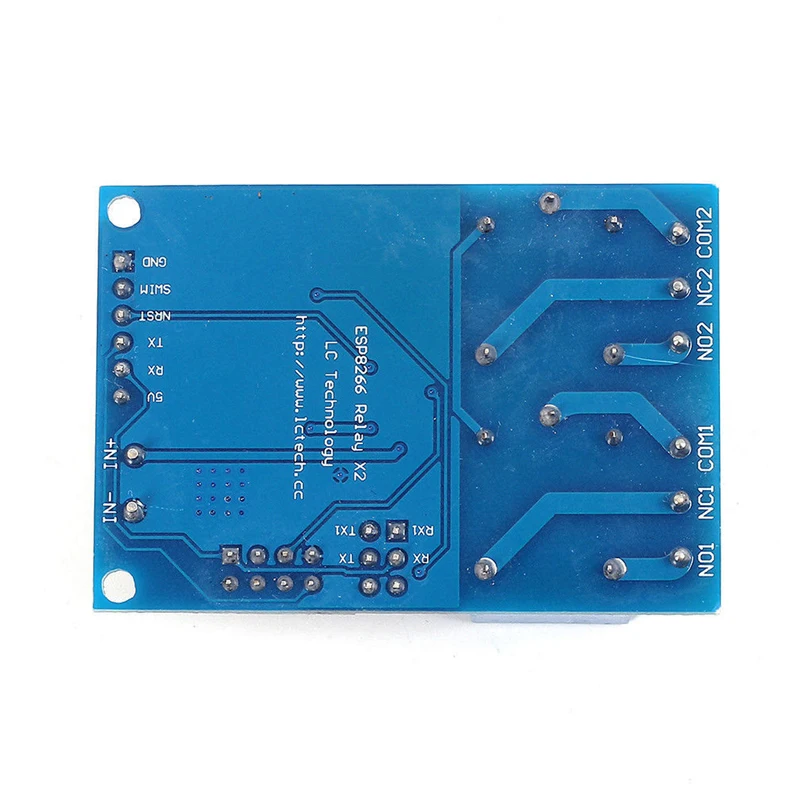

8>. Сдержанный интерфейс отладки UART и интерфейс загрузки программы STM8 SWIM.

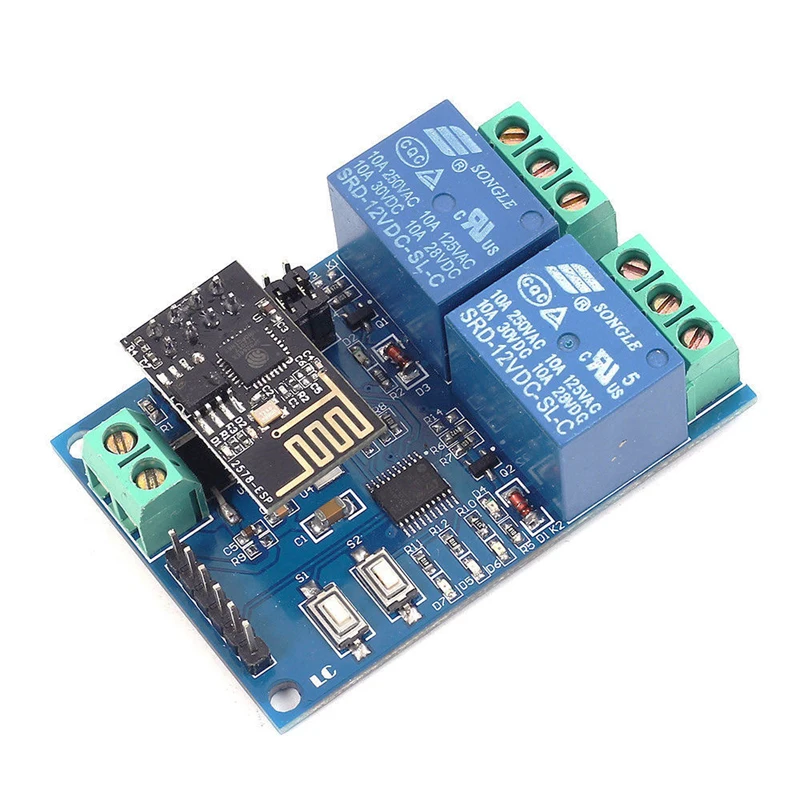

9>. Размер платы: 59*40 мм.

3. Инструкции по эксплуатации:

Перед использованием подготовьте следующие инструменты:

5V/12V/1A адаптер питания и приложение «изолятор балки встряхивая сенсорный экран-Демо»

   Шаг 1: 5 В/12 В/1A мощностьАдаптер, положительные и отрицательные полюсы питания

Подключается к модулю IN + и IN- of соответственно.

Шаг 2: установка мобильных терминалов Android App 'esp Touch -- Dem ", для первого использования

 Режим 2 для ESP-01 конфигурации модуляWi-FiНомер учетной записи и пароль.

 Шаг 3: мобильный терминал Android для установки приложения «Easy TCP--20», TCP инструмент для трансмиссии, используется

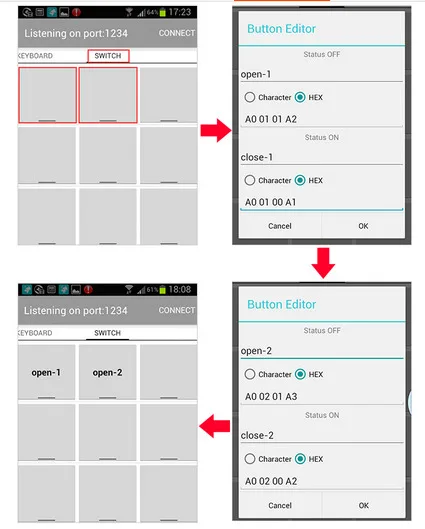

Для отправки инструкций управления реле. Нажмите на кнопку «переключатель», а затем введите 2 управления реле

Инструкции, названия и содержимое (форма инструкции Шестигранная) серыми блоками в

Интерфейс.

4. Инструкции по использованию двух режимов работы и дополнительной функции:

Режим работы 1 (мобильный телефон установлен на модуле ESP-01) инструкции:

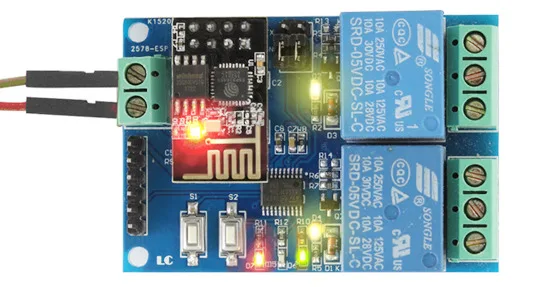

1>. Подключите модуль ESP-01, модуль питания. Примерно через 4 секунды зеленый светильник

Переключается с вымирания на 2 секунды мигания. Описание конфигурации завершена.

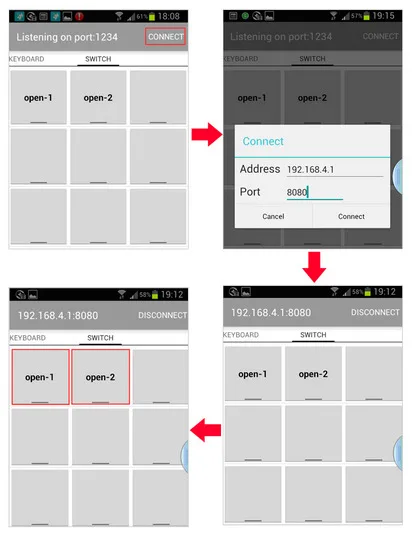

3>. Открывает приложение «Easy TCP--20» и нажимает кнопку «CONNECT». После установки соединения

Успешно, зеленый светильник медленно мигает от 2 секунд до нормы. Нажмите на серую коробку, чтобы

Отправьте инструкции для управления переключателем реле.

2>. В это время телефонная линия подключена к маршрутизатору. Откройте «Esp Touch- Demo» «APP»,

Введите пароль маршрутизатора, нажмите «Подтвердить».

3>. Ждет успеха конфигурации, когда интерфейс приложения появится ESP-01 IP (например

Как 192.168.0.189) Адрес, указывающий, что модуль ESP--01 успешно подключен к

Маршрутизатор и автоматически запоминает номер учетной записи и пароль. Следующая запись в режиме

2 будет автоматически подключаться (около 20-60 с для подключения).

Важно отметить, что ip-адрес 192.168.0.189 динамически присваивается

ESP-01 модуль роутером. Адрес может измениться после следующего повторного подключения. Вы можете

Посмотрите ip-адрес модуля ESP-01 в режиме реального времени в списке устройств маршрутизатора.

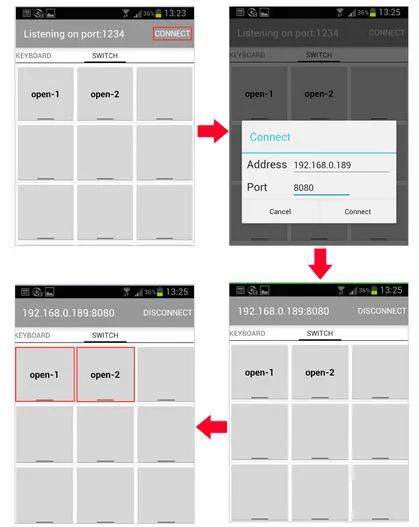

4>. Открывает приложение «Easy TCP--20» и нажимает кнопку «CONNECT». В тех случаях, когда соединение

Успешно, зеленый светильник мигает от 2 секунд до нормального. Нажмите на серую коробку, чтобы отправить

Инструкции для управления переключателем реле.

5. Теплые советы:

1>. В первый раз использование конфигурации WIFI Пароль будет немного дольше

(Около 1 минуты). После завершения следующей конфигурации загрузки требуется всего 20

Секунды могут быть автоматически подключены.

2>. Если вы хотите заменить маршрутизатор, отключение питания может перезапустить или нажмите кнопку S2

(Нажмите клавишу S2, чтобы удалить предыдущую учетную запись WIFI с памятью и пароль). В соответствии с

Режим 2 для настройки ESP--01 учетной записи WiFi и пароля.

3>. Сигнал маршрутизатора, когда память ESP--01 слаба или не приводит к подключению

Прерывание в области обслуживания, зеленый светильник погаснет и постараемся подключить

Автоматически. Ключ в этом процессе для недопустимого состояния. Когда зеленый светильник в течение 2 секунд

И медленно восстанавливает соединение, которое мигает.

4>. Режим 1 и режим 2 только когда зеленый светильник в течение 2 секунд и медленно мигает или

Устойчивая кнопка используется для остальной части чипа, самостоятельной конфигурации или ожидания

Настройка процесса. Клавиша недействительна.

5>. ESP--01 и ESP--01 не имеют механизма таймаута, мобильный телефон

6 минут автоматически отключат TCP. Затем нажмите на приложение «Easy TCP--20» в

Верхний правый угол «подключения» для восстановления соединения.
