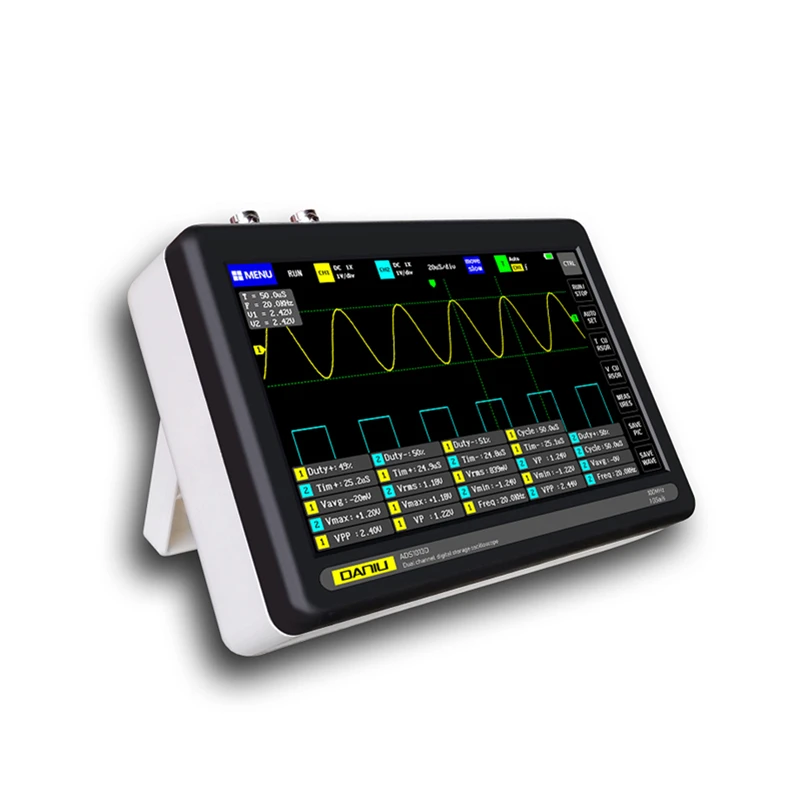

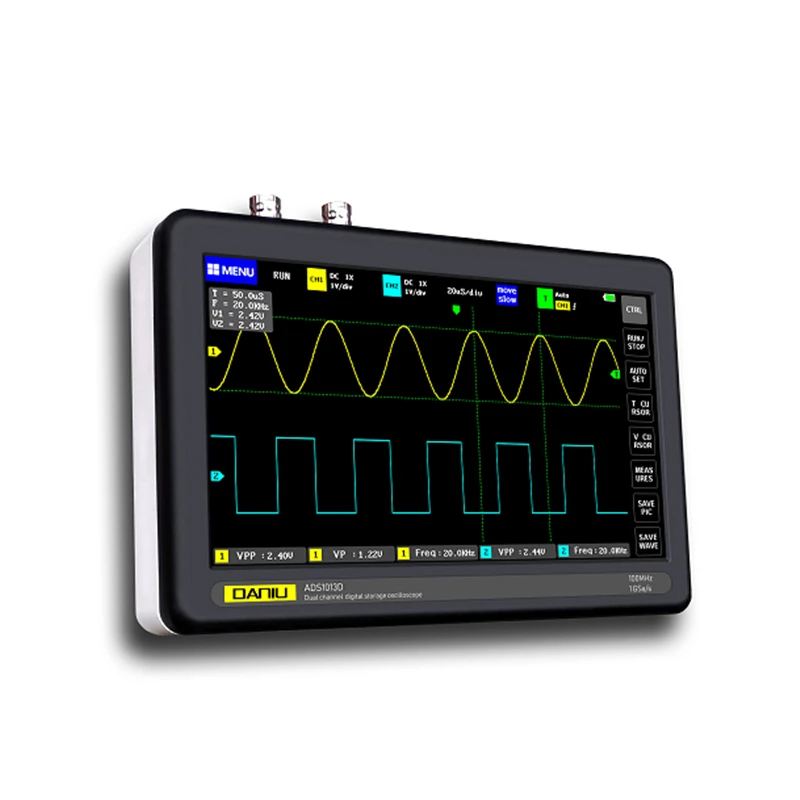

ADS1013D 2 Каналы 100 МГц полоса Ширина 1GSa/s частота дискретизации осциллограф с 7

ADS1013D 2 Каналы 100 МГц полоса Ширина 1GSa/s частота дискретизации осциллограф с 7

Описание:

ADS1013D-полнофункциональный, очень практичный, экономичный двухканальный плоский осциллограф, запущенный DANIU для обслуживания и R & D промышленности; этот осциллограф имеет частоту дискретизации в реальном времени 1GSa / s и аналоговую пропускную способность 100 МГц * 2. С полной функцией триггера (одиночный/Нормальный/автоматический), Он может быть использован свободно для периодического аналогового сигнала или непериодического цифрового сигнала; Встроенный модуль защиты высокого напряжения может переносить Непрерывное напряжение до 400 В. ДТП осциллографа, вызванный поворотом зонда в положение 10X. Режим Прокрутки с большой базой времени может контролировать изменения медленного уровня; Оснащен высокоэффективным одним ключом, который может отображать измеренную форму волны без утомительных настроек; дисплей оснащен 7-дюймовым ЖК-экраном высокой четкости с разрешением 800*480, а способ работы-конденсаторный сенсорный экран + управление жестами, чрезвычайно удобный; Функция измерения курсора, вам не нужно считывать круглую шкалу и количество при ручном считывании параметров амплитуды и частоты, и вы можете напрямую получить и частоту без преобразования; чрезвычайно удобный скриншот и функция хранения сигналов, встроенный объем памяти 1 Гб, Может хранить до 1000 скриншотов + 1000 наборов данных волноводной формы, процесс хранения прост и быстр, сохраняет текущее состояние в любое время, в любом месте одним касанием, без громоздких подсказок и выбора, сохраняйте спокойствие, сохраняя текущие данные в месте, которое очень удобно; Мощный Графический менеджер поддерживает просмотр, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д., чтобы облегчить вторичный анализ. Фюзеляж оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться своими скриншотами с компьютером, что удобно для вторичного анализа; функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов; Анализ гармонических компонентов сигнала; Встроенный литий-ионный аккумулятор высокого качества 6000 мАч, который может работать в течение 4 часов при полной зарядке и может использоваться во время зарядки, как ноутбук

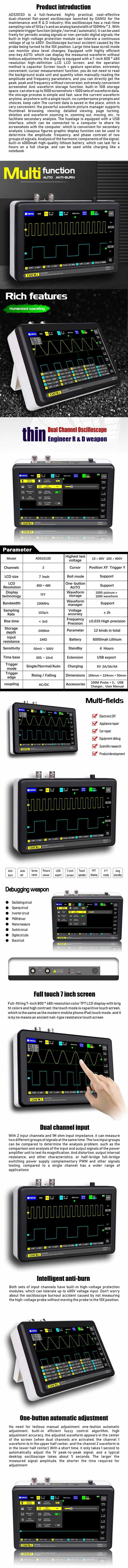

Особенности:

1: интеллектуальная защита от ожогов, 1X Выдерживает напряжение до 400 В

2: аналоговая полоса пропускания 100 МГц @ частота дискретизации 1GSa/s (1X = 5 МГц, 10X = 100 МГц)

3: полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью

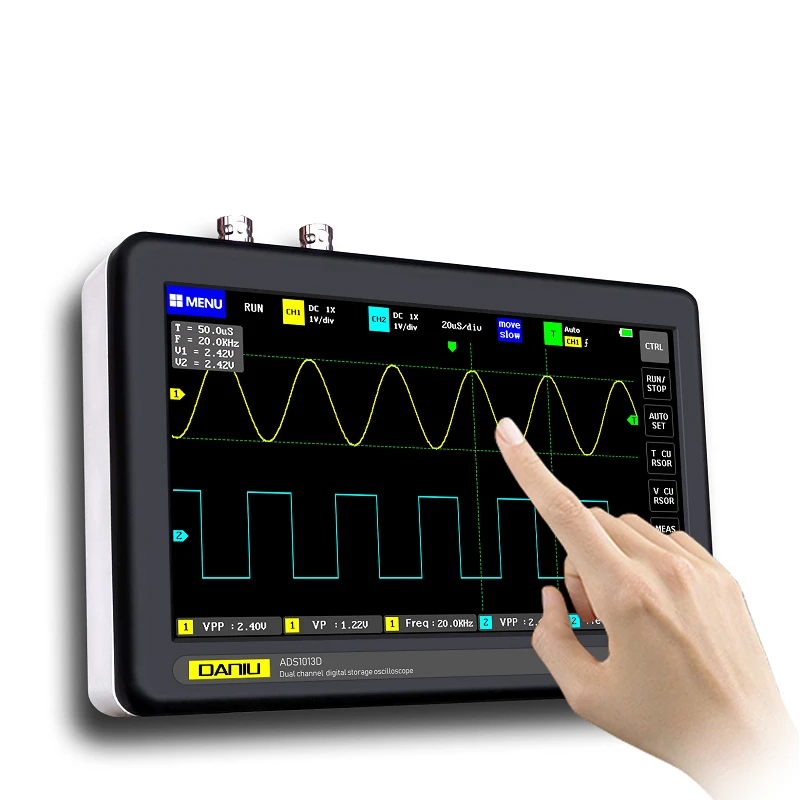

4: емкостный сенсорный экран, такой же, как и Сенсорный режим современного мобильного смартфона, не является резистивным сенсорным экраном с древней операцией ногтей

5: Диапазон высокого напряжения, 1x может измерить 0 ~ 40 В, 10x может измерить 0 ~ 400 В, 100x может измерить 0 ~ 4000 в

6: до 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period

7: Функция измерения курсора, удобно вручную измерять период, частоту и напряжение

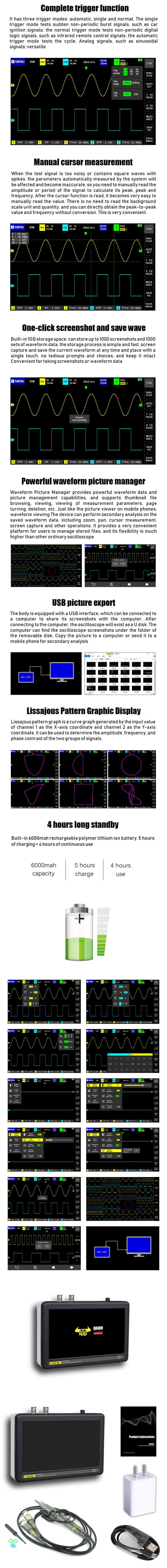

8: Полная функция запуска (одиночный, нормальный, автоматический)

9: в любое время дисплей формы волны (Функция паузы) заморожен

10: Оснащен высокой эффективностью одной кнопкой авто

11: одна кнопка хранения сигналов и скриншот

12: встроенный объем памяти 1 Гб, может хранить до 1000 скриншотов + 1000 наборов данных волноводной формы

13: Мощный Графический менеджер поддерживает просмотр, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.

14: оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться своими скриншотами с компьютером, что удобно для вторичного анализа

15: функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов

16: функция отображения FFT, может анализировать Спектральные характеристики сигнала

17: Встроенная перезаряжаемая литиевая батарея 6000 мАч, полностью заряжается в течение 4 часов непрерывного использования при максимальной яркости экрана

18: технология сжатия памяти, экран обновления формы волны не мерцает

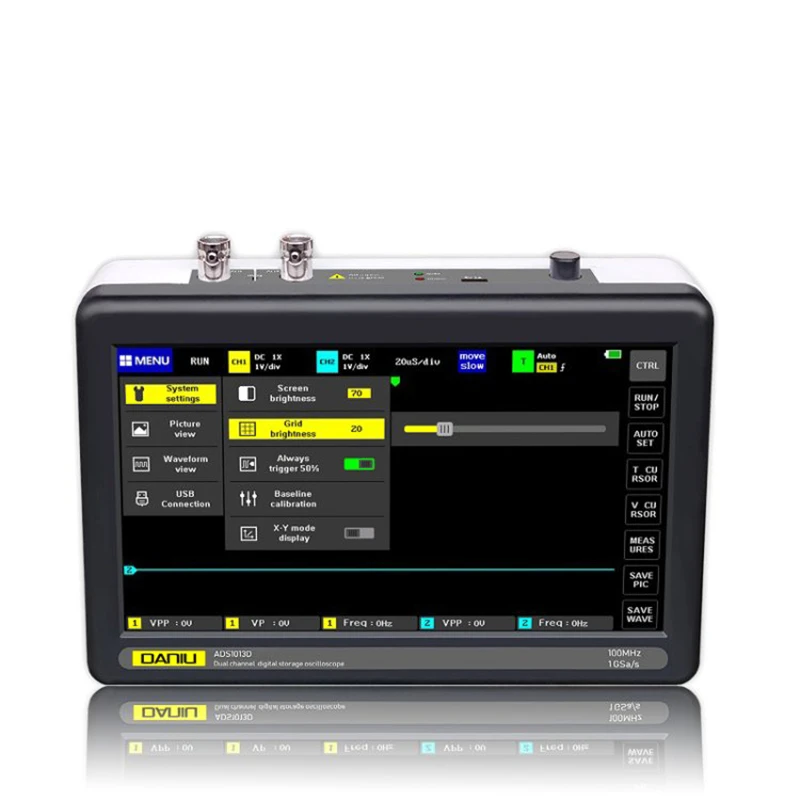

19: Регулировка яркости экрана

20: Регулировка яркости фоновой сетки

21: ультратонкий, легко носить с собой

Характеристики:

1: ширина аналогового ремешка: 100 МГц * 2

2: Количество каналов: 2 канала

3: Максимальная частота дискретизации в реальном времени: 1GSa/s

4: вертикальная чувствительность: 50 мВ/див ~ 500 В/Див

5: Горизонтальный диапазон времени: 50S/div ~ 10NS/div

6: Максимальное испытательное напряжение: 40 В (1X зонд), 400 В (10X зонд)

7: Глубина хранения: 240 кбит

8: Входное сопротивление: 1 м

9:ADC точность: 8 бит

10: Режим соединения: AC/DC

11: режим запуска: одиночный, нормальный, автоматический

12: кромка триггера: подъемная кромка/опускающаяся кромка

13: внешнее триггерное напряжение 0 - 40 в

14: Дисплей: 7 дюймов-800*480

15: Работа: емкостный сенсорный экран + жесты

16: удлинительные порты: экспорт изображений USB

17: Источник питания: литиевая батарея 6000 мАч

18: Размер: 184 мм x 124 мм x 50 мм

19: общий вес: 650 г

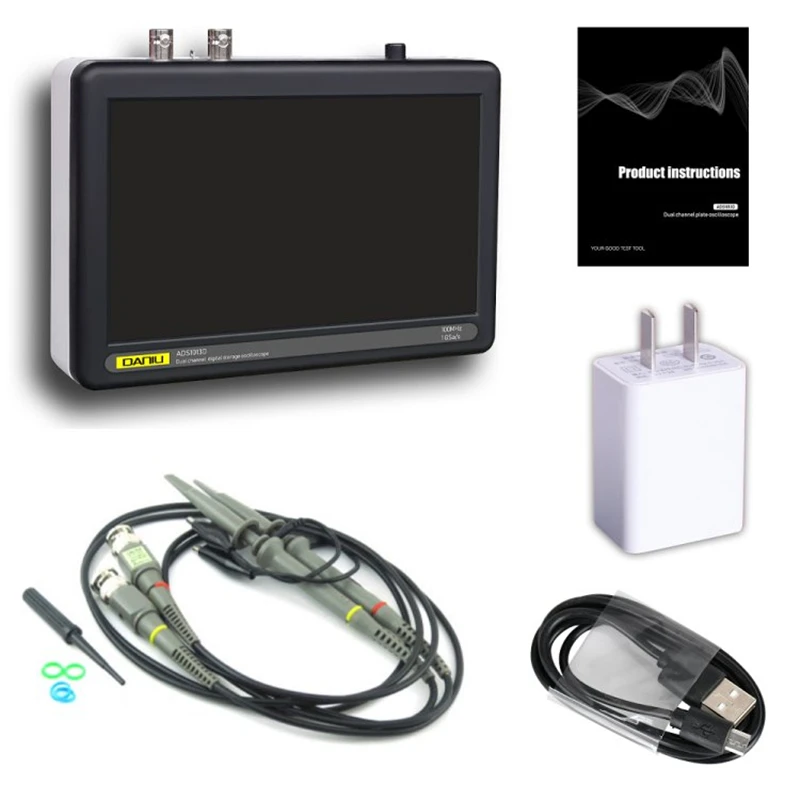

Посылка включает в себя:

1 хост осциллографа ADS1013D

2 x подходящих зонда 100 МГц (1X и 10X)

1 x Зарядное устройство 5V2A (включая usb-кабель для передачи данных)

Руководство пользователя (на английском языке)-1 шт.
