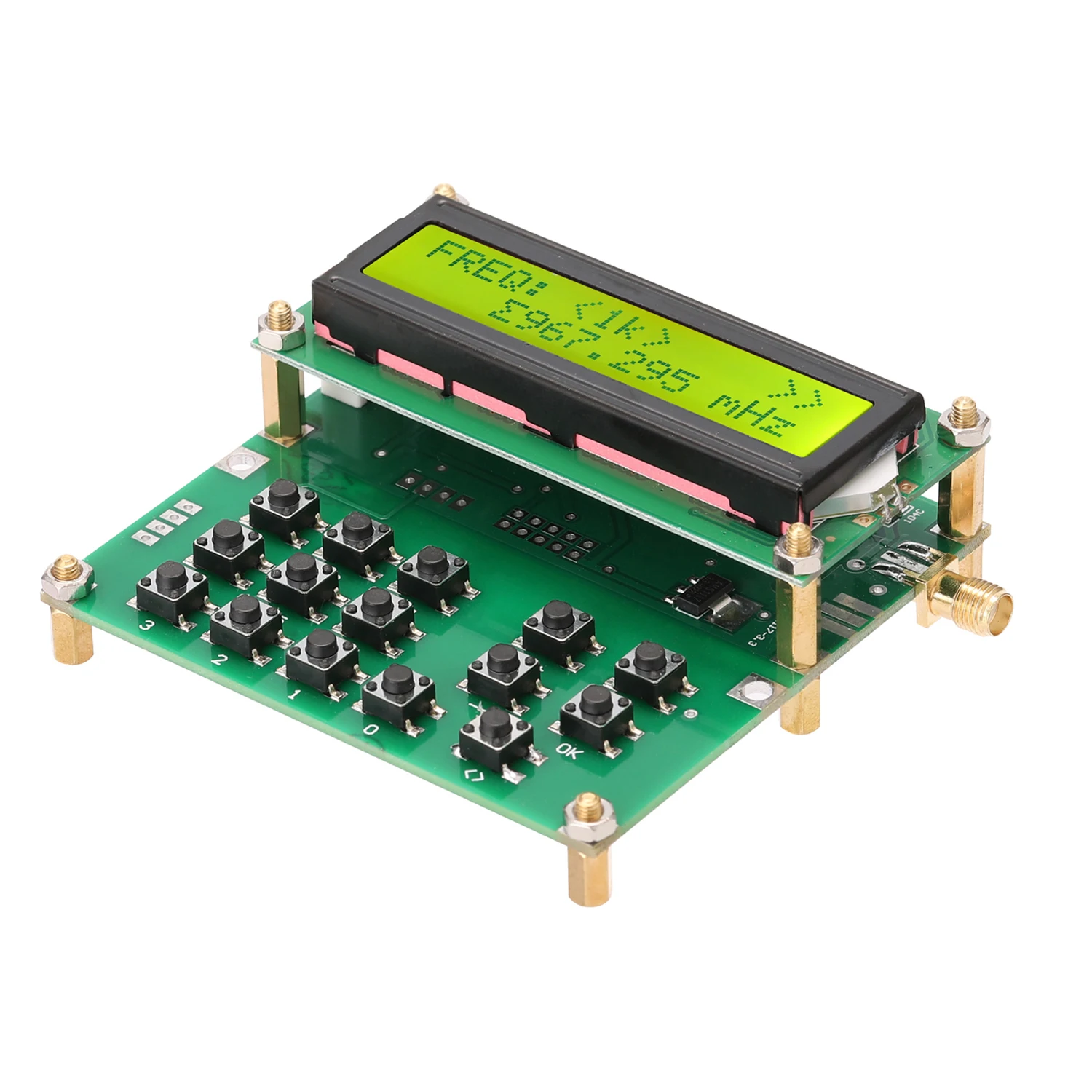

Генератор сигналов ADF4351 с цифровым ЖК дисплеем синтезатор источник сигнала VFO

Генератор сигналов ADF4351 с цифровым ЖК дисплеем синтезатор источник сигнала VFO

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, широкий диапазон применения, имеет длительный срок службы.

Особенности:
Простой генератор радиочастотного сигнала.

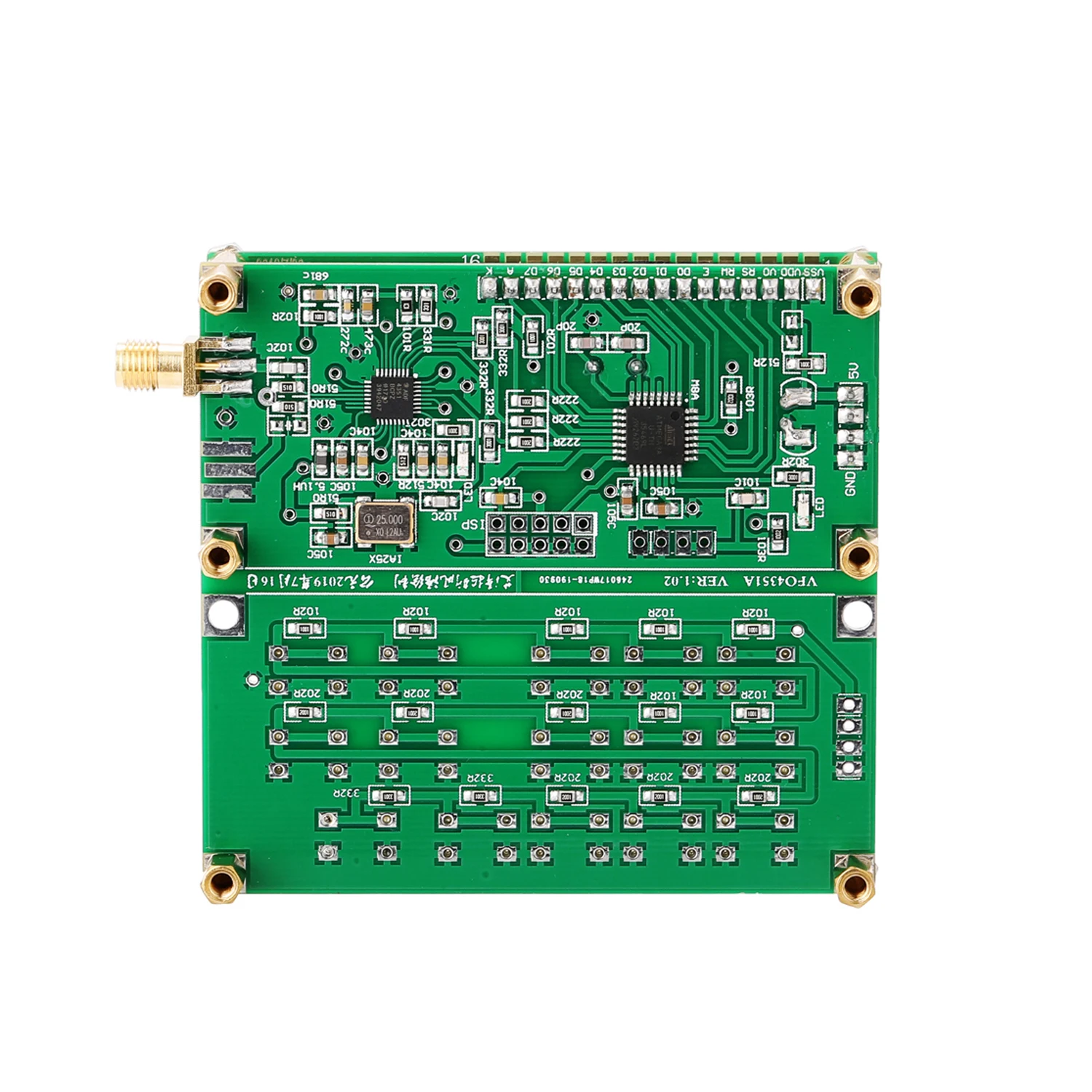

Основные компоненты: avr mega8 микроконтроллер, экономически эффективным однокристальный широко применяется для m16 низкая версия, периферийных АЦП имеет 2,56 V Регулятор источника, это недоступно для других микроконтроллеров среднего диапазона.
Adf4351, традиционная высокоскоростная бистабильная схема VCO + PLL + 6 (за исключением 2 схем, D триггера).
35-2200 МГц получено частотным делением. После формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты.
DDS трудно достичь в полной полосе пропускания. (после разделения сигнала она должна быть прямоугольной волной, а амплитуда становится уровнем триггера).
Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты и является простым, надежным и практичным.
Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием.

Характеристики:
Основной материал: PCB
Цвет: зеленый
Мощность питающее напряжение: DC 4,5 V-5,5 V, пожалуйста, имейте в виду, что эта машина не имеет встроенный регулятор напряжения блока, не должен поставить более диапазон напряжения
Ток в режиме ожидания: < 25 мА
Ток излучения: < 150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35 МГц-4000 МГц
Шаг выхода: 1 кГц-8 кГц
Выходная мощность: -1dBm(W)@ 150MHz (тестовая мощность абсолютное значение) прибл. 1 мВт

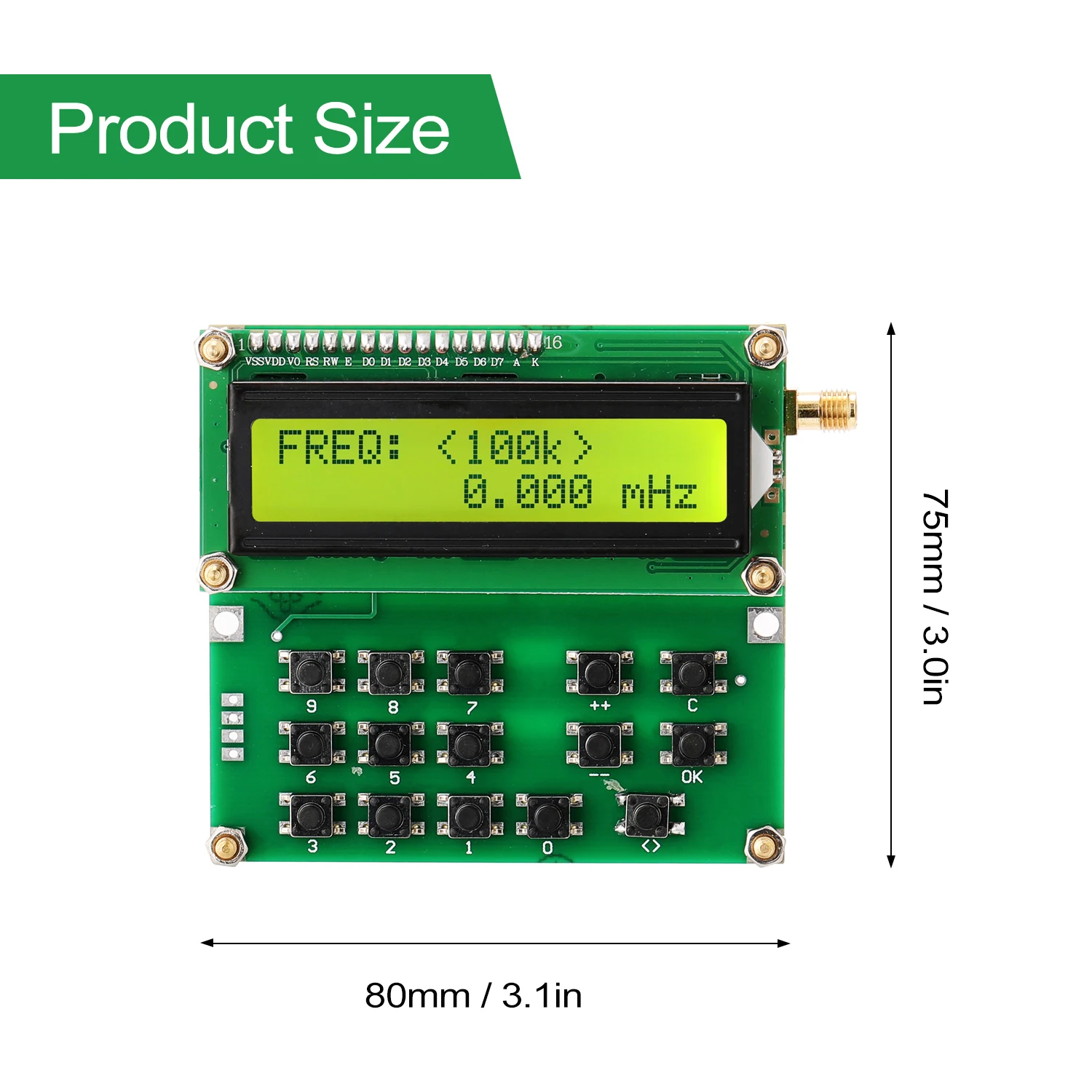

Размер товара: 80*75*30 мм/3,1*3,0 * 1.2in
Вес товара: 85 г/3,0 унции
Размер посылка: 118*97*35 мм/4,6*3,8 * 1.4in
Посылка Вес: 108 г/3,8 унции

Примечание:

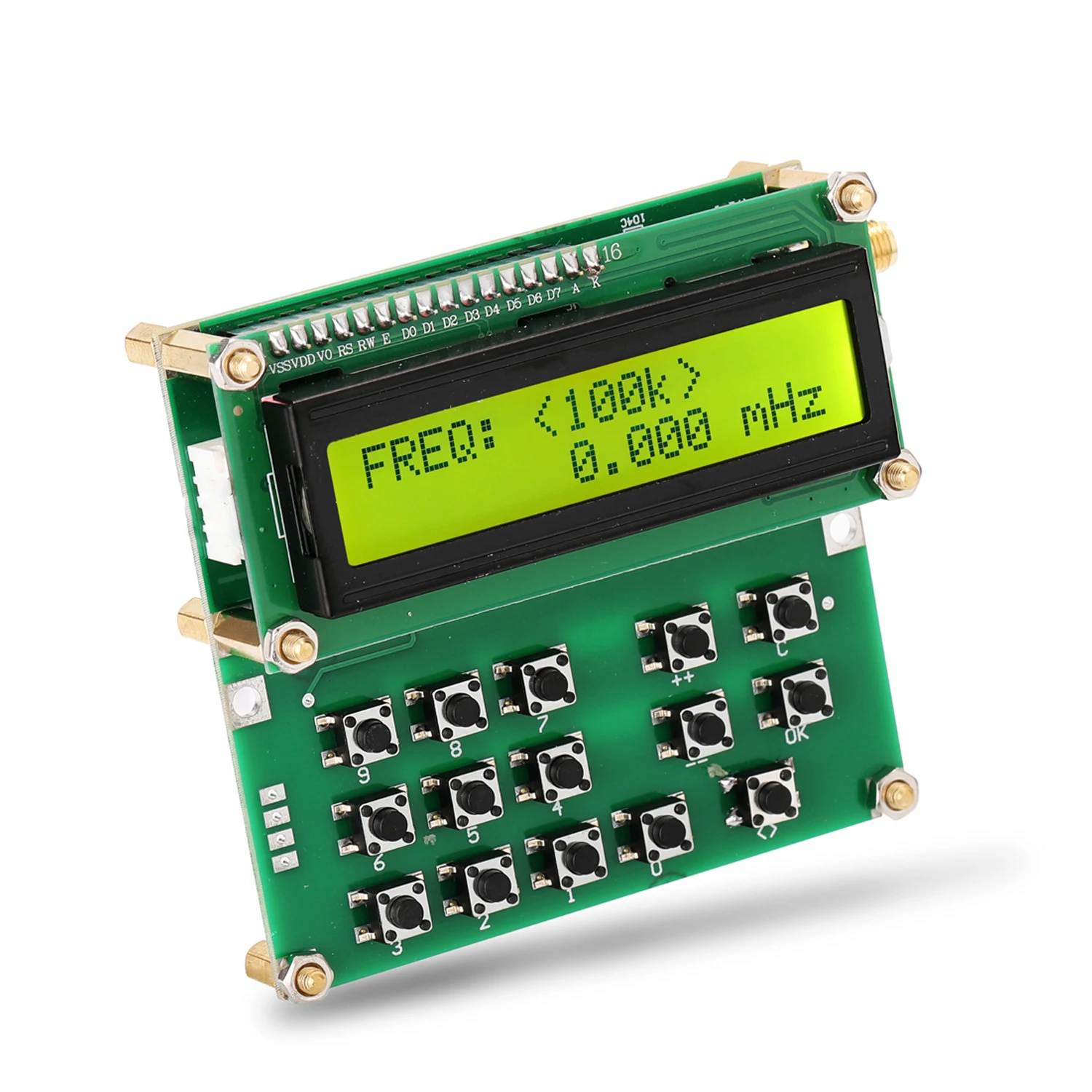

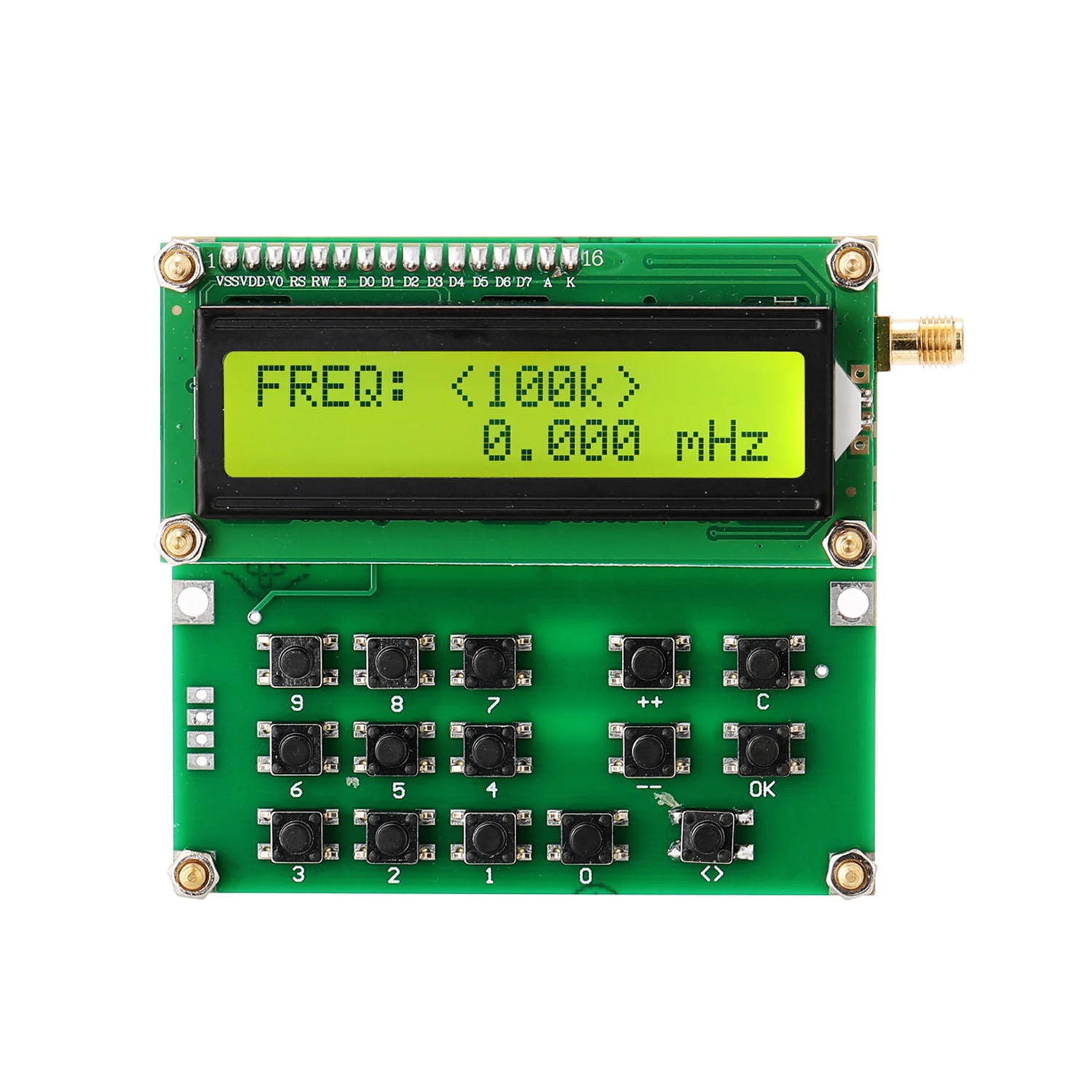

Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами с цифрами, 10, «+» и «--» клавиши регулируют частоту использования, а также генерируют выходное поведение.

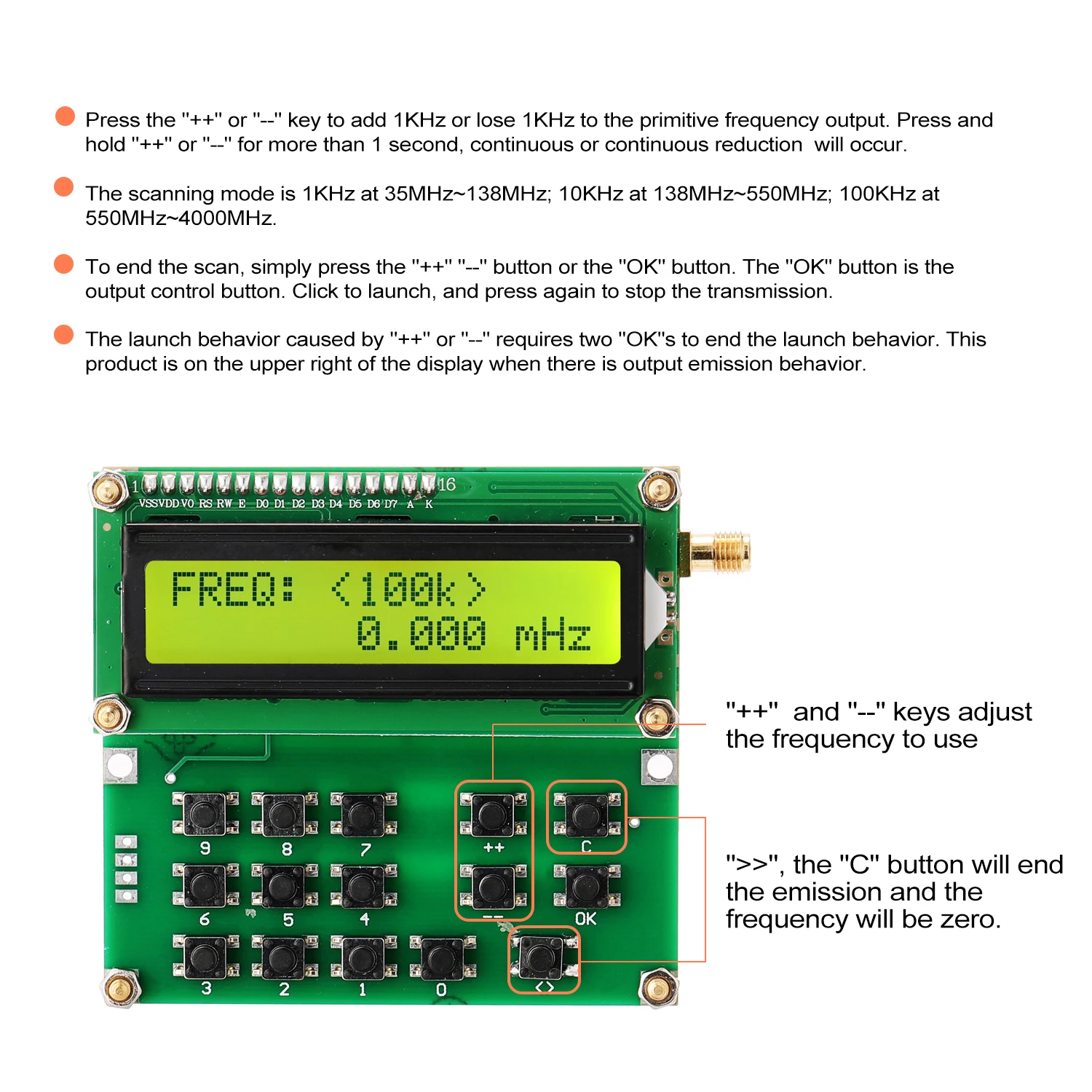

Нажмите кнопку «+ +» или «--», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте кнопку «+ +» или «--» более 1 секунды, произойдет непрерывное или непрерывное снижение.
Режим сканирования-1 кГц на 35 МГц ~ 138 МГц; 10 кГц на 138 МГц ~ 550 мгц; 100 кГц на 550 МГц ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку «+ +»-«-» или кнопку «OK». Кнопка «ок»-это кнопка управления выходом. Нажмите, чтобы запустить, и нажмите еще раз, чтобы остановить передачу.
Поведение запуска, вызванное «+ +» или «-», требует двух «ок», чтобы завершить поведение запуска. Этот продукт находится в верхней правой части дисплея, когда происходит выходное излучение.
В углу появится кнопка «>», кнопка «C» прекратит излучение и частота будет нулевой.

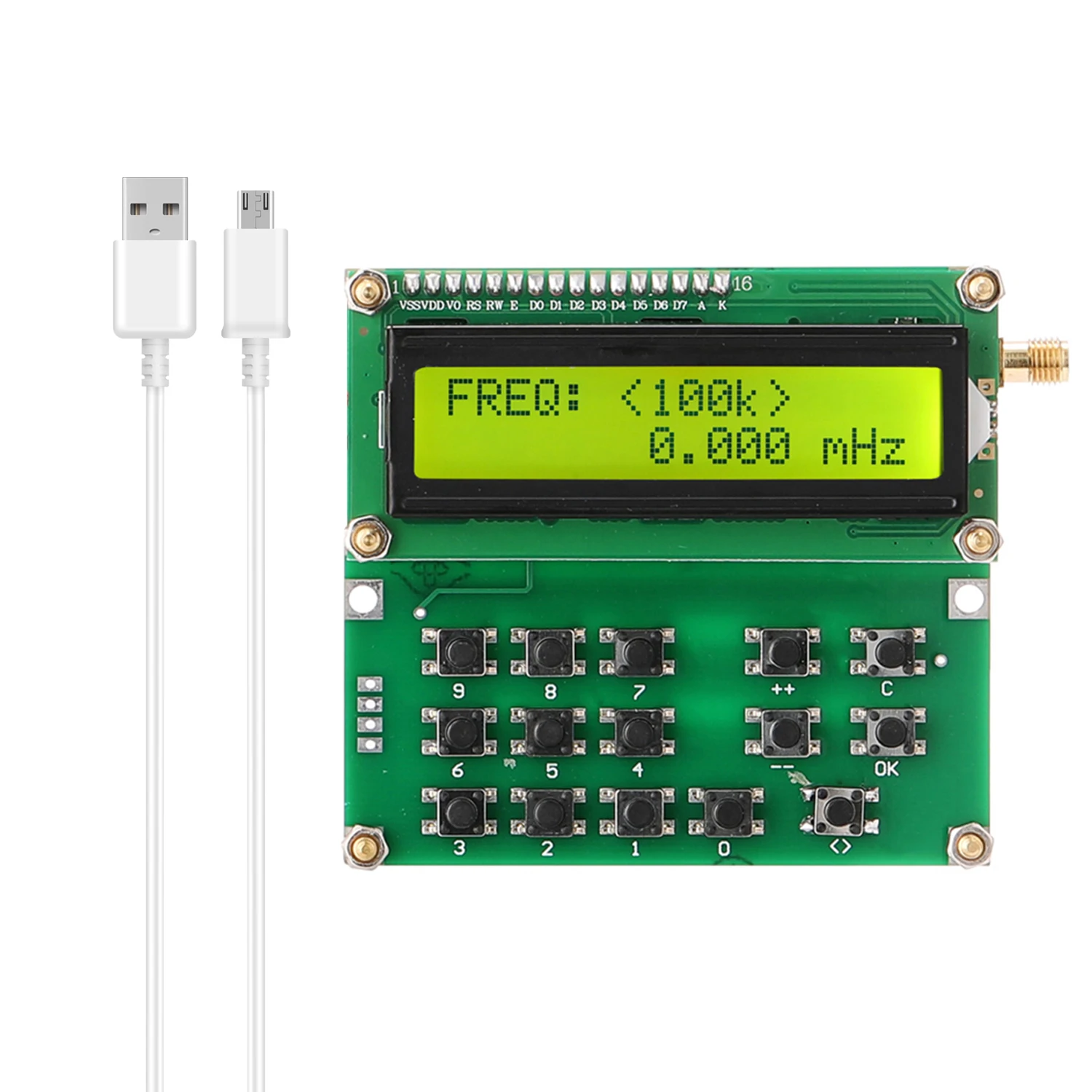

Посылка:
1 * генератор сигналов
1 * USB кабель
