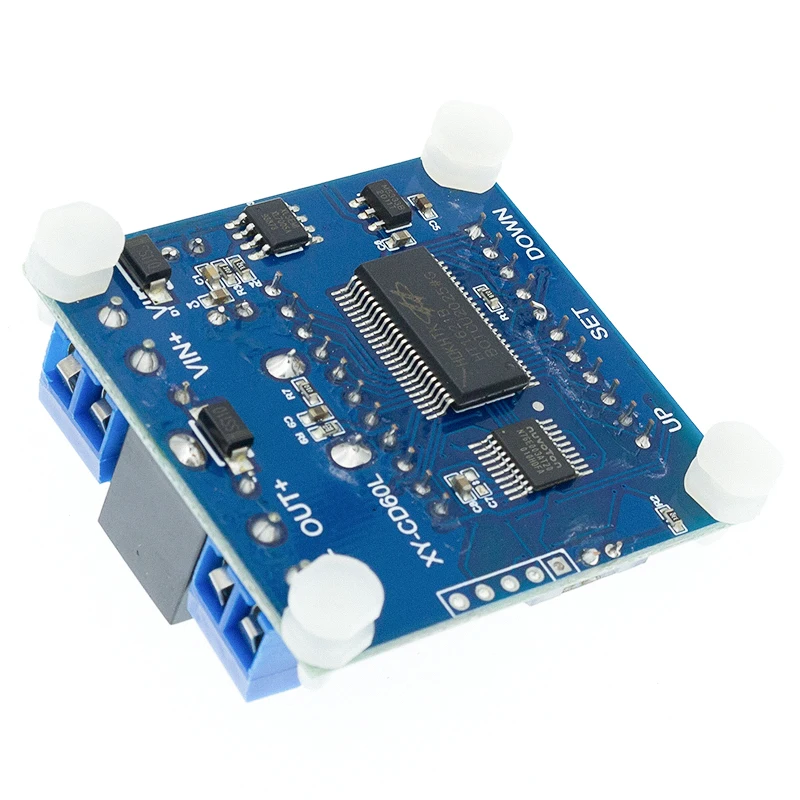

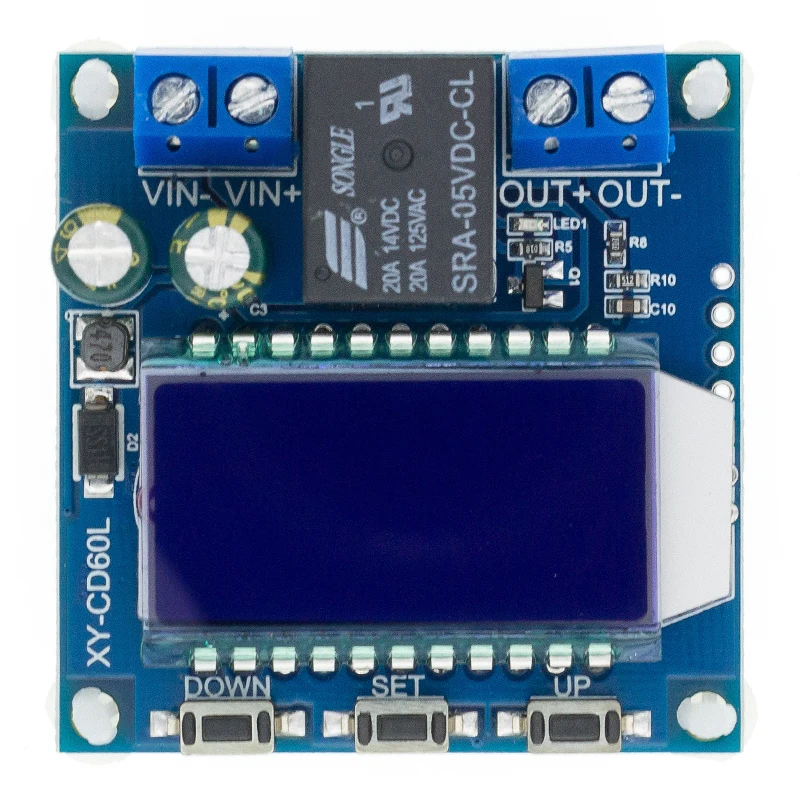

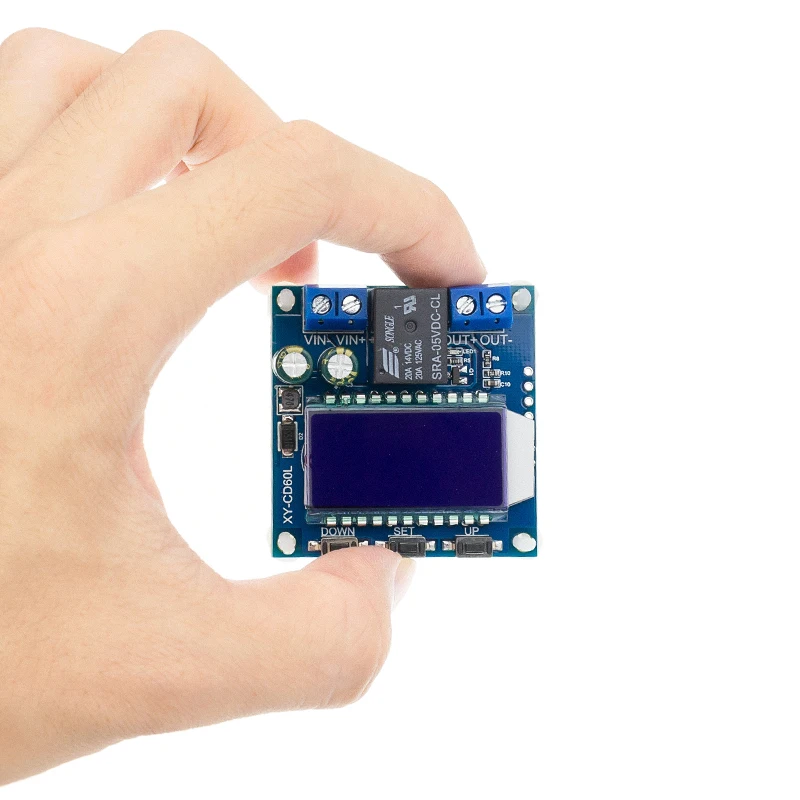

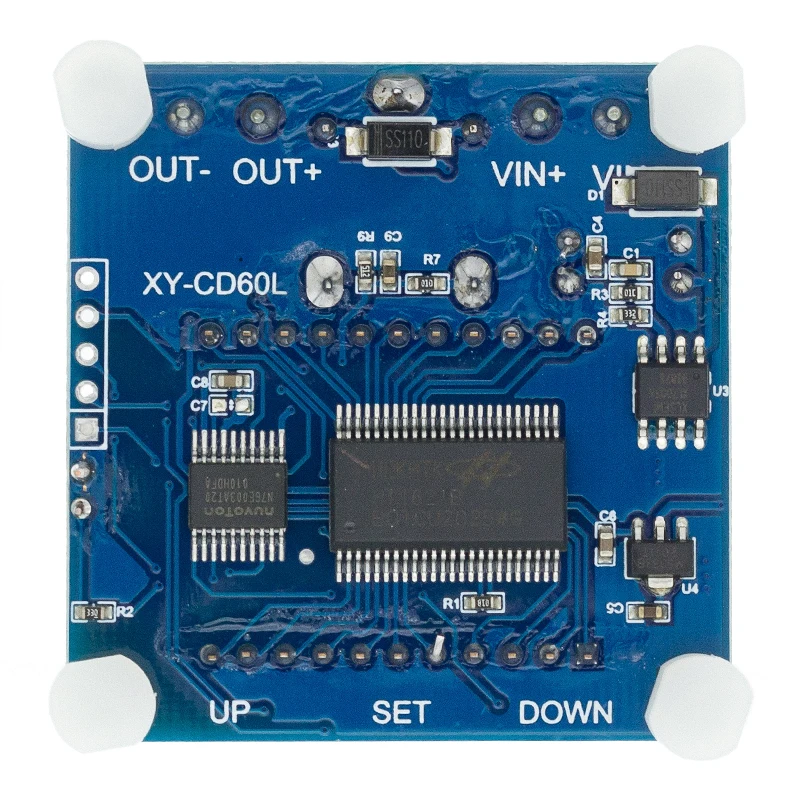

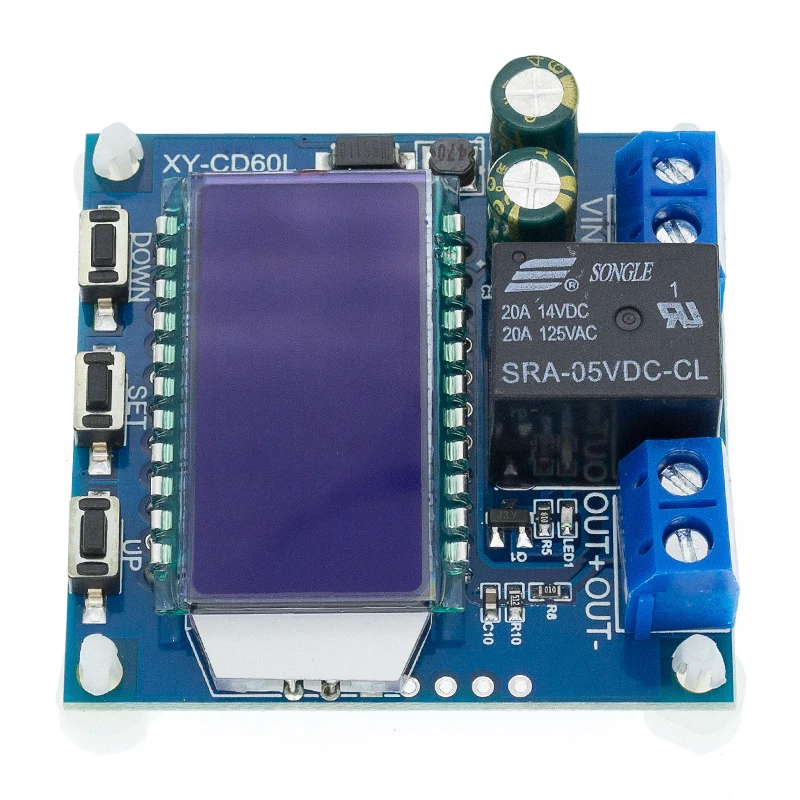

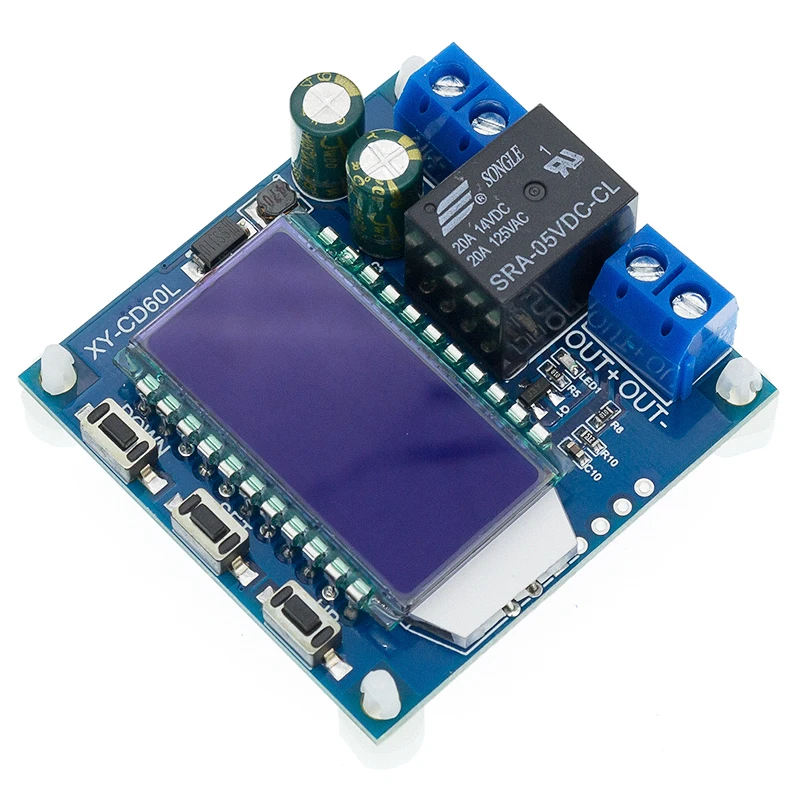

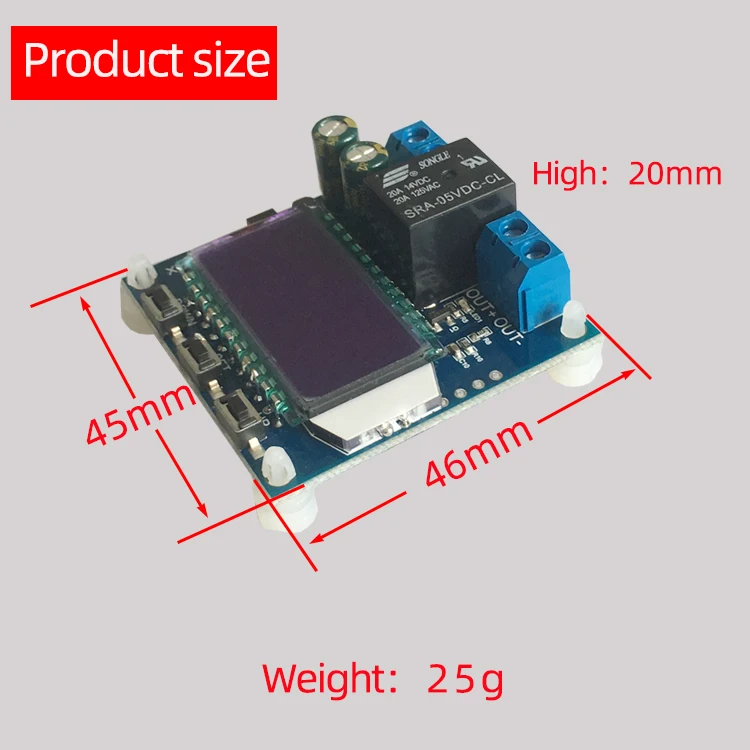

Зарядное устройство на солнечной батарее CD60L контрольный модуль зарядного

Зарядное устройство на солнечной батарее CD60L контрольный модуль зарядного

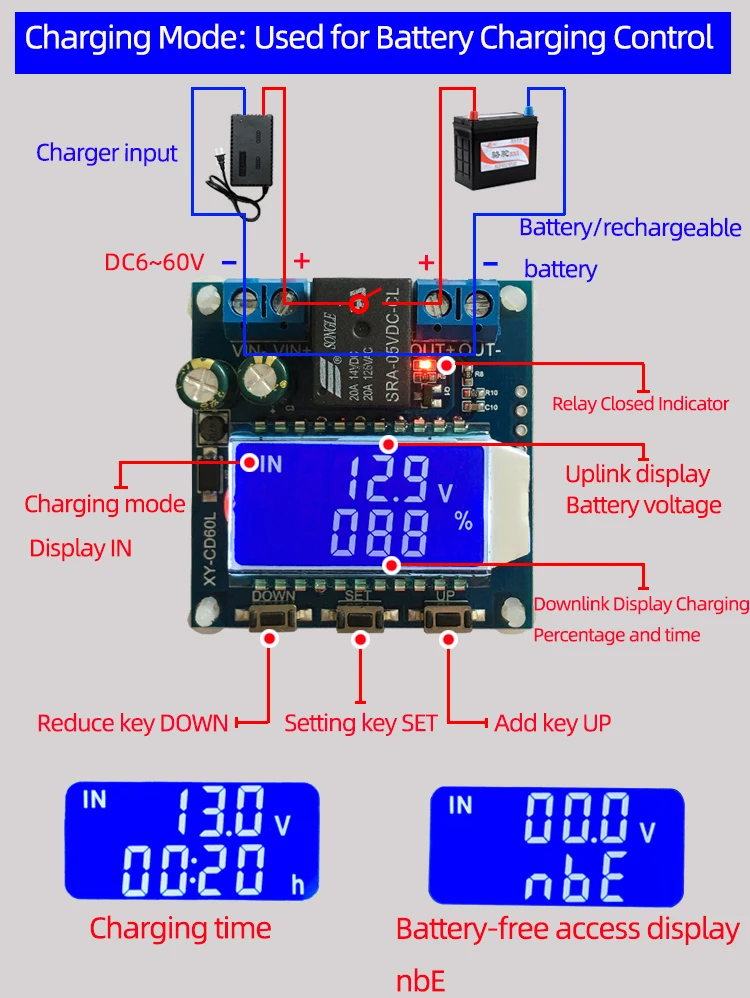

Режим зарядки в

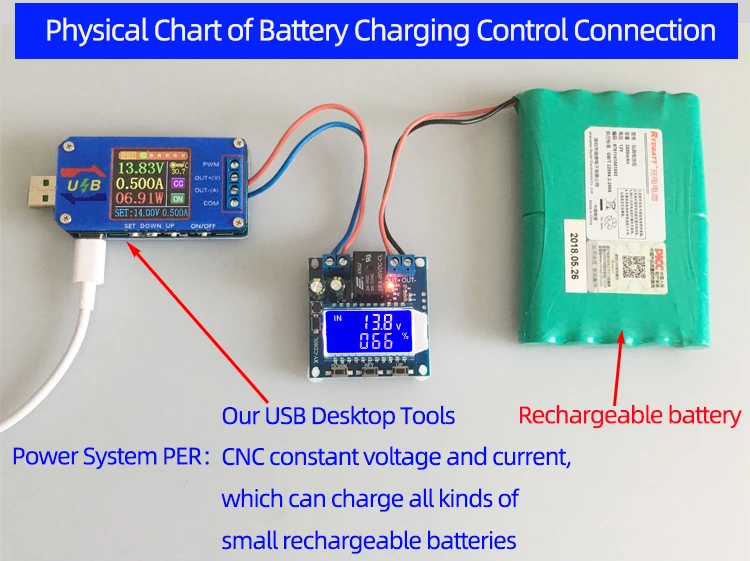

Путем установки верхнего предельного напряжения вверх и нижнего предельного напряжения dn; Когда напряжение батареи меньше или равно нижнему предельному напряжению dn, включается реле и зарядное устройство начинает заряжать аккумулятор; Когда напряжение аккумулятора больше или равно верхнему предельному напряжению вверх, Реле отключается для завершения автоматической зарядки; При включении реле мигает, указывая, что оно заряжается.

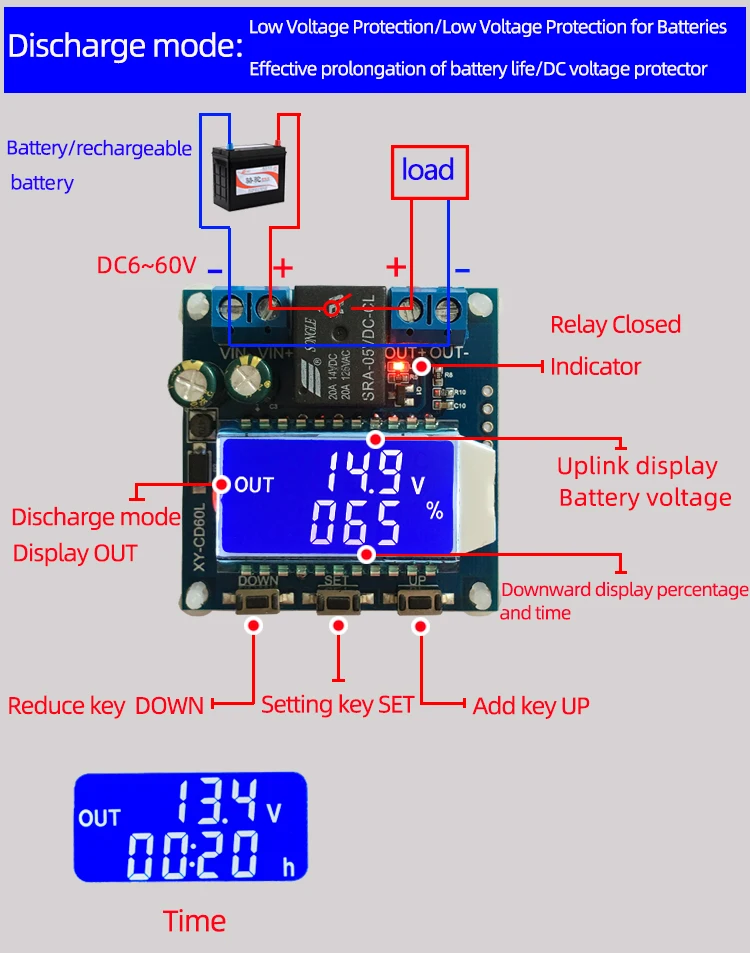

Выход режима разряда

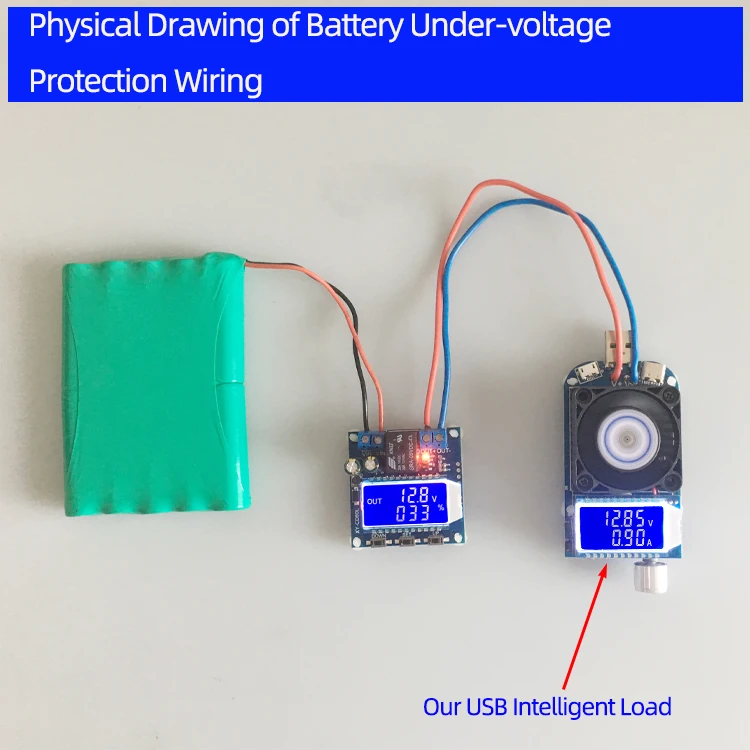

Путем установки верхнего предельного напряжения вверх и нижнего предельного напряжения dn; Когда напряжение батареи больше или равно верхнему предельному напряжению вверх, реле включается и начинает разрядку; когда напряжение батареи меньше или равно нижнему предельному напряжению dn, Реле отключается и завершает функцию автоматической разрядки; При включении реле мерцает выход, указывая, что оно разрядится.
Примечание: Этот продукт является простым регулятором напряжения. Он может включать и выключать выход с помощью реле. Он играет только роль переключения и не может изменять напряжение.
Функциональное описание:
1. Расчет процентного напряжения: Напряжение батареи/(верхнее напряжение-Пониженное напряжение)

2. Ключевые функции:
Короткое нажатие кнопки вверх, переключение отображения % и времени, длительное нажатие 5 секунд режим переключения, режим зарядки: IN, режим разряда: OUT
Клавиша SET: короткое нажатие для просмотра установленных в данный момент параметров;
Нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настройки параметров, настройте: верхний предел напряжения, dn: нижний предел напряжения, OP: время включения, dOP: время задержки включения (0-999 секунд), FOP: время принудительного включения (0-10 секунд) в режиме разряда.
Короткое нажатие на кнопку «вниз», включение/выключение реле (функция аварийной остановки) выключение, выключение ЖК-дисплея, отключение реле
Нажмите и удерживайте кнопку вниз, чтобы установить статус LCD подсветки L-P: Выкл. Подсветки постоянная яркость, вкл: подсветка автоматически гаснет через 5-10 минут; После тушения просыпается любая клавиша.

Три. Настройки параметров.
(A) Введите интерфейс настройки параметров, нажав на кнопку SET в течение длительного времени;
B) после ввода интерфейса настройки параметров переключите параметры настройки нажатием кнопки SET.
C) после выбора параметров, его можно установить клавишей вверх/вниз для поддержки короткого нажатия и длительного нажатия.
Г) для установки других параметров Повторите Шаги В и С;
Д) после того, как все параметры установлены, длительное время нажмите клавишу set, выйдите и сохраните;

3,1 функция контроля времени зарядки/разрядки
Когда параметр времени OP не равен нулю, начните контроль времени зарядки/разрядки.
При включении реле заряда/разряда начинается обратный отсчет; По завершении времени реле автоматически отключается для завершения процесса заряда/разряда; Если время завершено, В режиме зарядки напряжение обнаружения меньше нижнего предельного напряжения dn или в режиме разряда, Напряжение обнаружения больше верхнего предельного напряжения вверх, а функция управления временем зарядки автоматически выключается и мигает. Укажите H: ER напоминает пользователям, что настройка параметров времени неразумна; Нажмите любую клавишу, чтобы остановить мерцание;
Когда контроль времени зарядки/разрядки не включен, устройство записывает Полное время. При входе в интерфейс отображения времени мигание показывает время зарядки, затем выход из интерфейса отображения времени или очистка при следующем включении зарядки (реле включено).

3,2 автоматическое определение параметров:
Когда параметры установлены и выходят, если нижний предел напряжения DN больше верхнего напряжения вверх, система будет мерцать, чтобы отобразить «ERR» в качестве напоминания.

3,3 функция отложенного включения (0-999 секунд): Завершение заряда/разряда, интервал между повторным открытием;

Время принудительного запуска при проводимости разряда 3,4 (0-10 с): после выполнения условий проводимости реле вынуждено включать (0-10 с) для повторного обнаружения напряжения аккумулятора. Эта функция в основном направлена на разрядку функции. Некоторые тестовые нагрузки мгновенно снижают нижнее предельное напряжение в момент проводимости, что приведет к отключению реле и выходу из строя нормального процесса разряда.

Анализ распространенных ошибок
В: Сколько V уровней подходит для использования? Сколько В напряжение подходит данный модуль?
Ответ: данная модель подходит для использования в диапазоне минимум 6 в, максимум 60 В напряжение и максимальный уровень затрат 48 В, т. К. Аккумулятор 48 В заполнен электричеством примерно на 60 в, А затем сжигает на более высоком уровне. Если ваша батарея выше 48 в, пожалуйста, выберите другой.
Вопрос: реле щелкает после включения! Мигает ли свет?
Ответ: потому что ваш зарядный ток слишком большой или емкость аккумулятора слишком маленькая. Как только батарея включена, она немедленно достигает верхнего предела напряжения. Реле отключено. После отключения напряжение быстро падает до нижнего предела напряжения и снова начинает зарядку. В это время вам нужно уменьшить ток зарядки. Обычно ток зарядки составляет 10% от емкости аккумулятора. От 1 до 1,5 ток зарядки аккумуляторов 20 Ач обычно составляет около 2-3а. Обратите внимание, что высокий ток зарядки может вызвать нагрев батареи, ускоренное старение, выпуклость и даже взрыв!
Вопрос: какой способ управления? Может ли он быть перезаряжен автоматически? Можете ли вы заполнить его во время использования? Можем ли мы ограничить ток?
Ответ: это контроль напряжения, например, установка нижнего предела напряжения 12,0 в, верхнего предела напряжения 14,5 в, когда напряжение заряжено до 14,5 в, отключается питание, понижается напряжение до 12,0 в и закрывается реле для начала зарядки; Во время зарядки, Режим управления напряжением может только включаться и выключаться, не ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства!
Вопрос: Могу ли я зарядить аккумулятор 24 В с входом 12 В, или я могу зарядить аккумулятор 12 В с входом 48 в?
Ответ: это простой регулятор напряжения. Он играет только роль переключения. Он не может изменить напряжение для зарядки аккумулятора. Какое зарядное устройство нужно подготовить для зарядки аккумулятора? Необходимо!
