Описание:

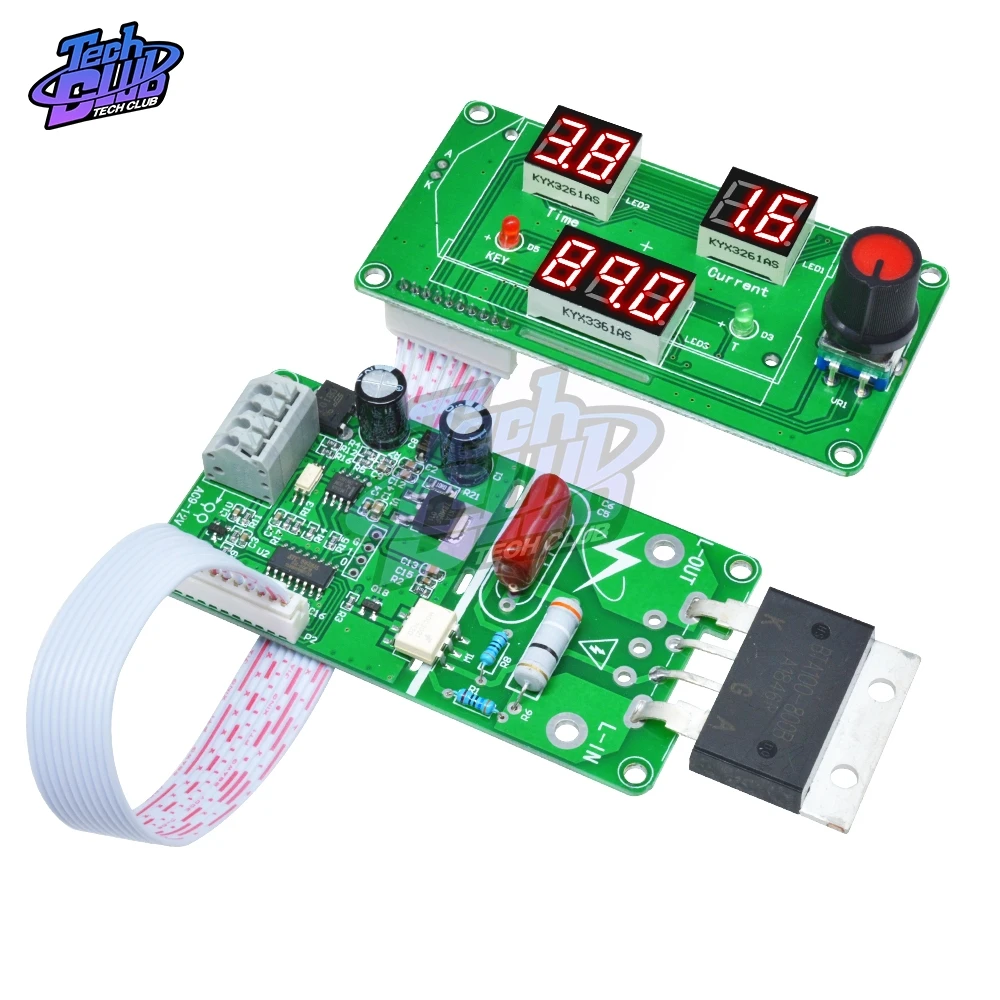

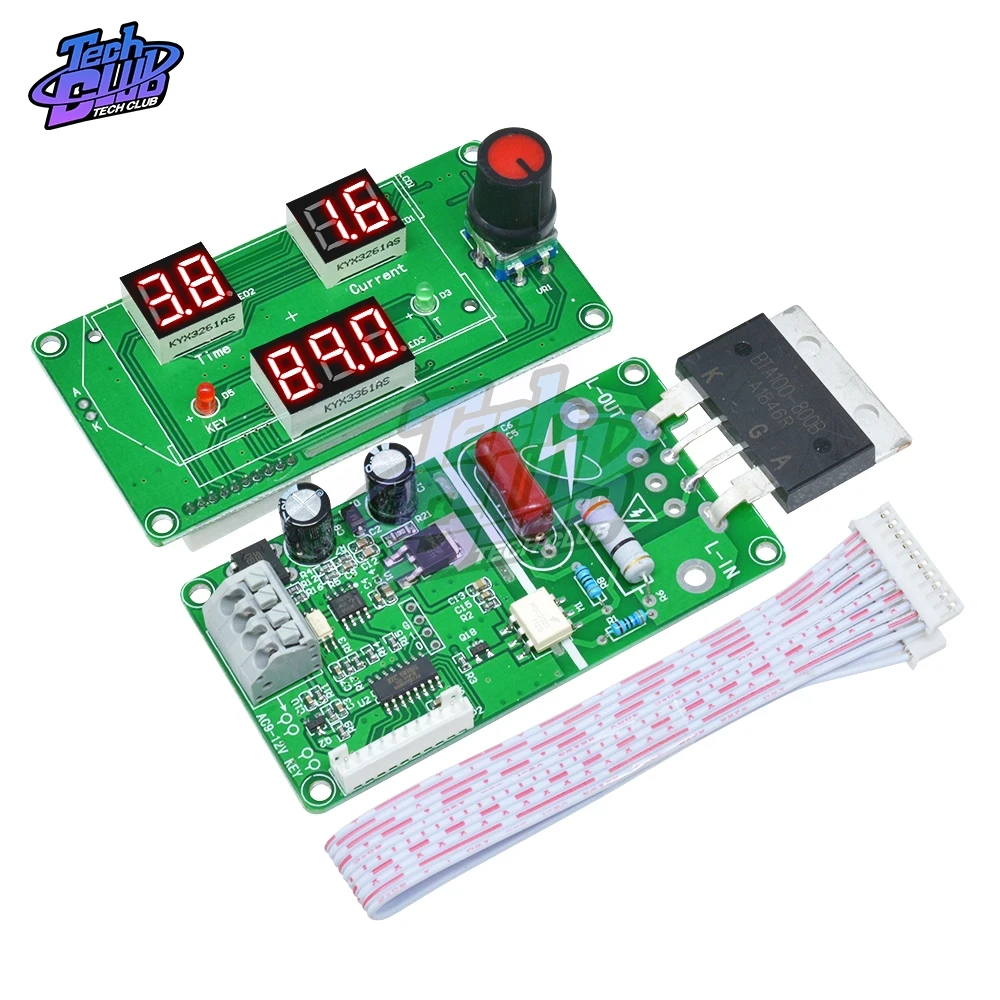

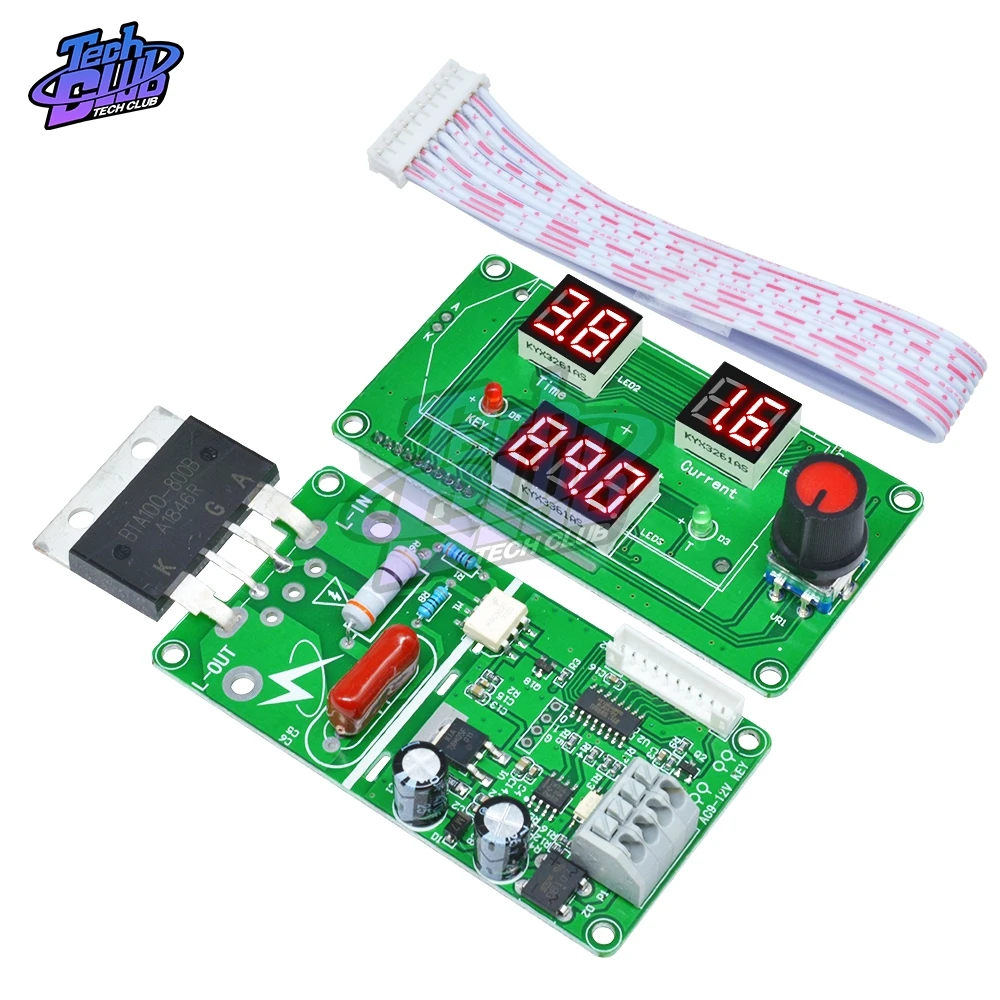

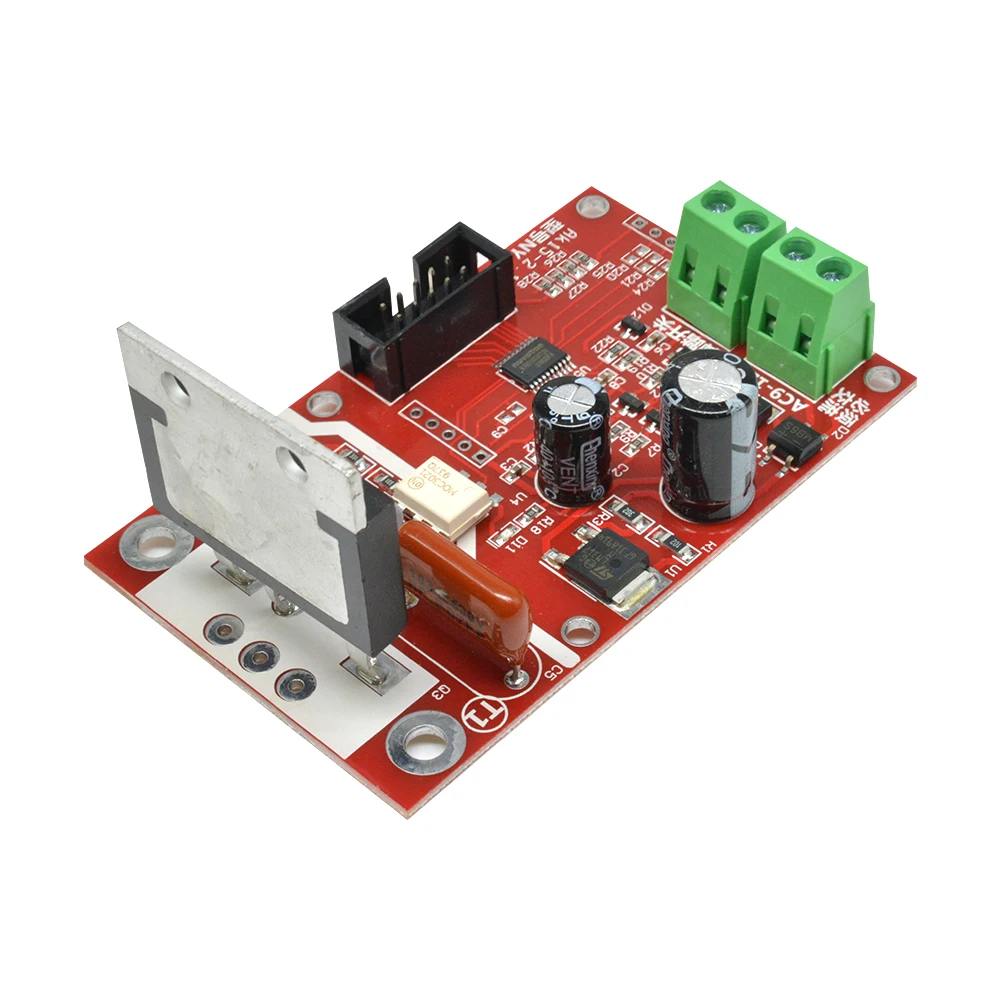

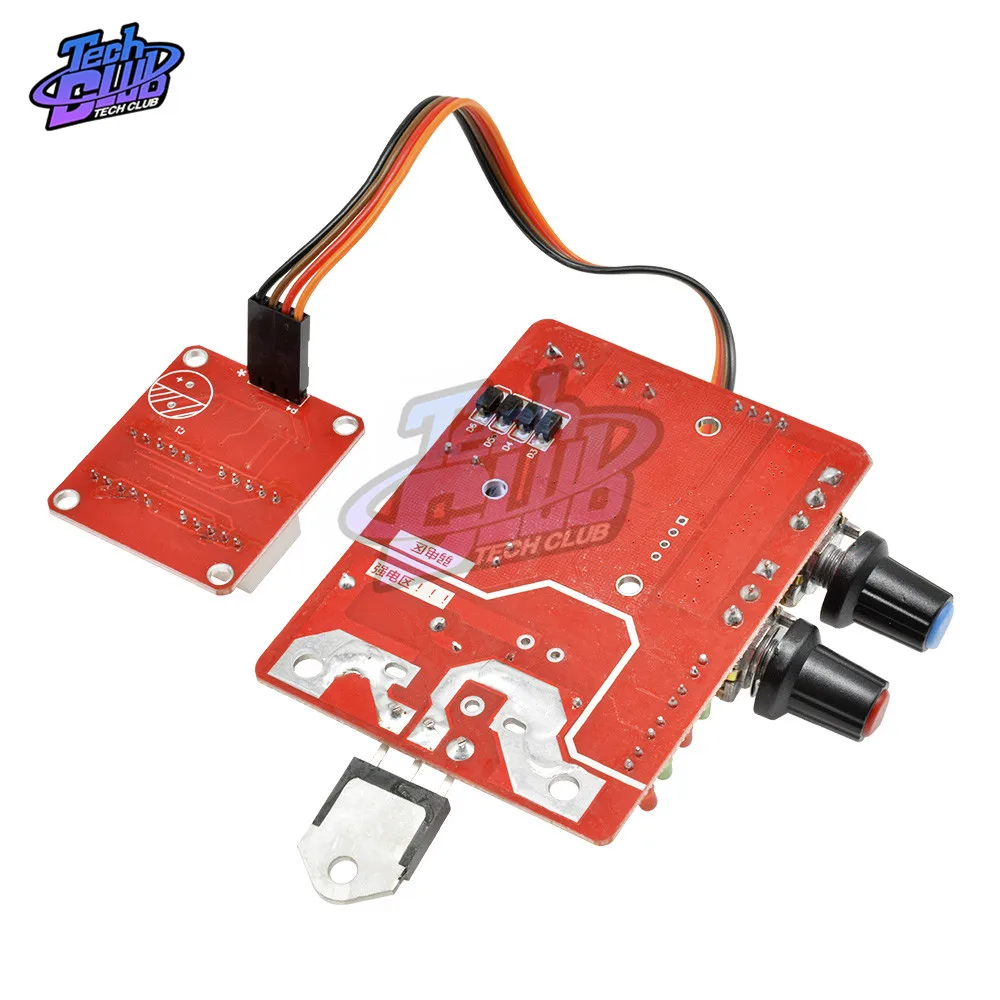

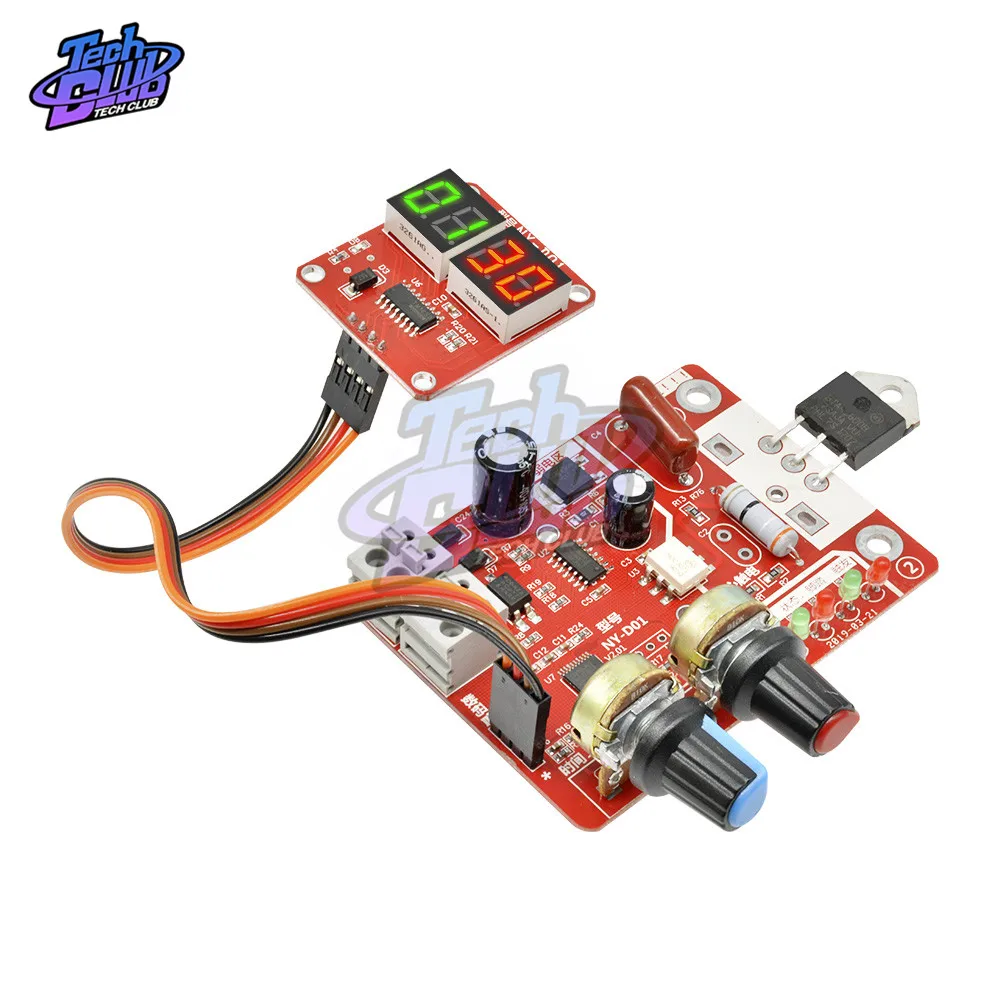

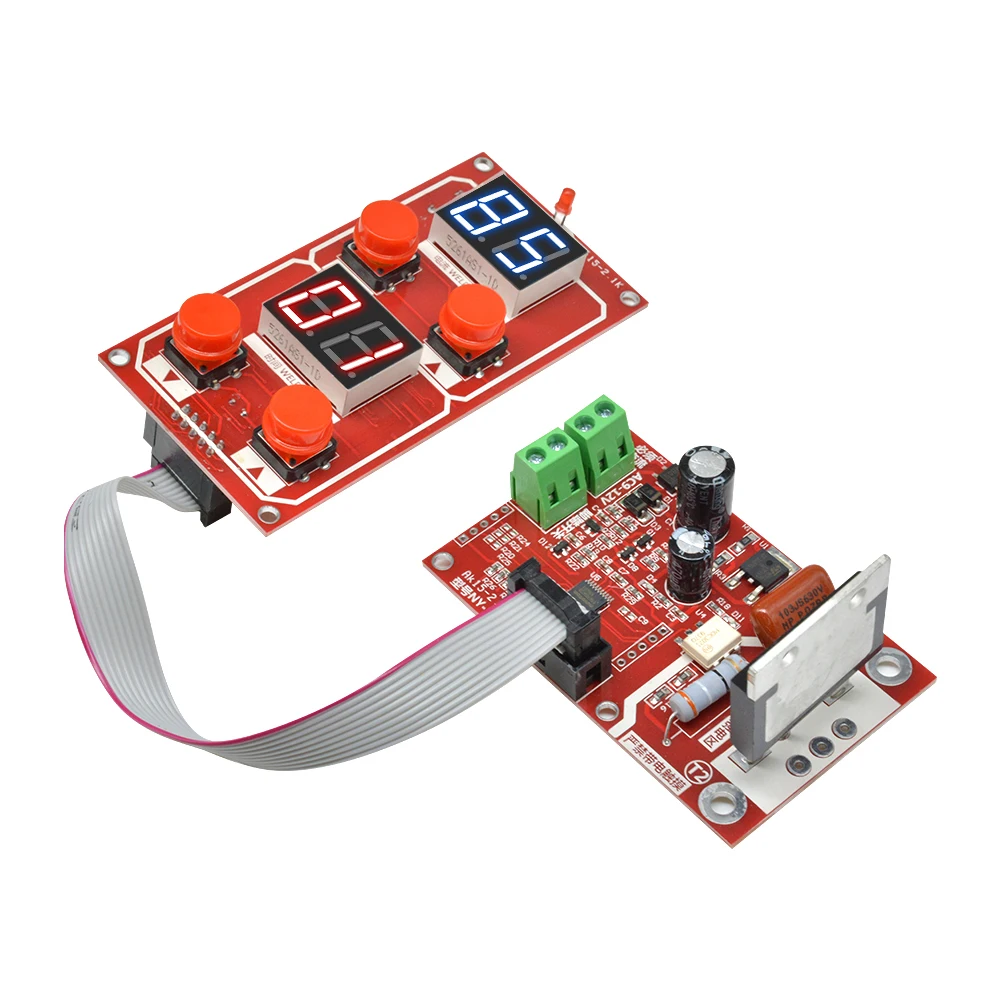

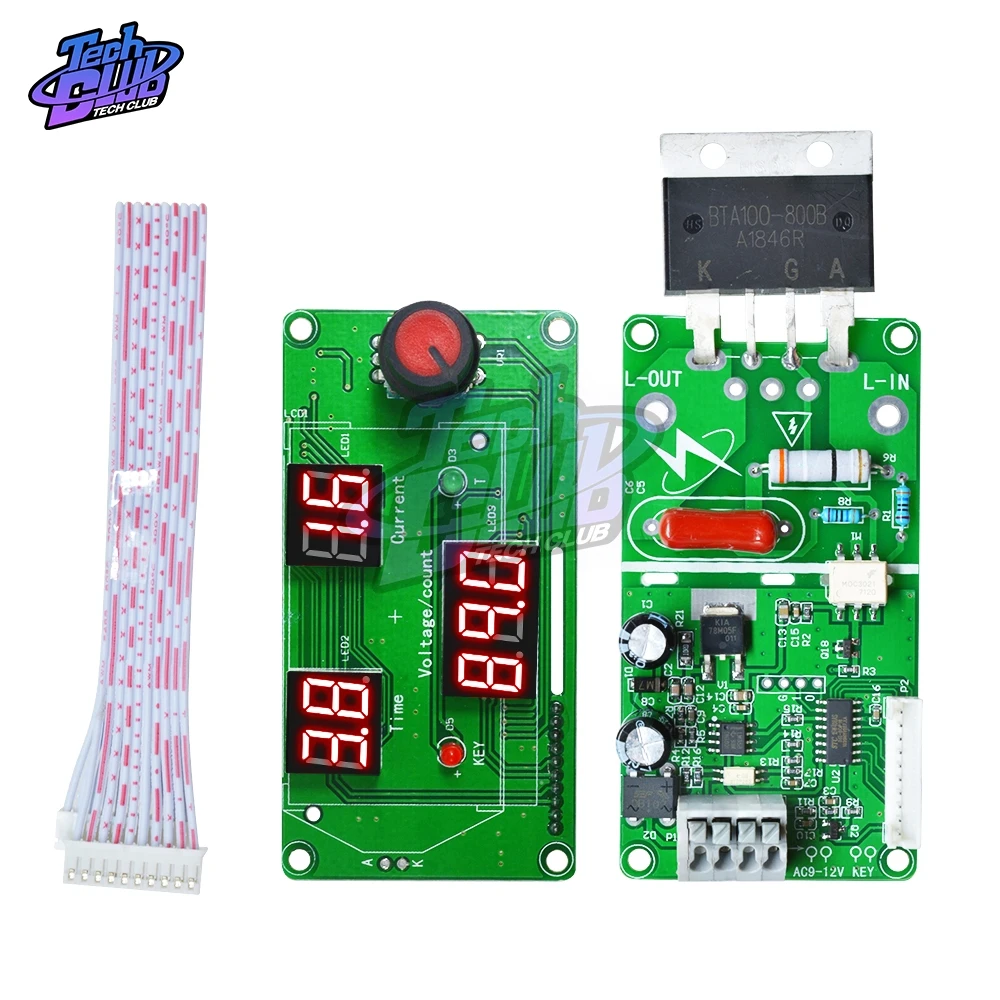

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одиночной батареи или группы батарей никелированный лист сварки, таких как18650 литиевая батарея покрытие никелем 0,15 и 0,2 мм стальные листы, трансформатор above500W может быть сварные напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную панель и демонстрационную панель, дополнительно 40A и 100A двунаправленный кремниевый контролер, не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

Сфера применения:

1. DIY или простая аккумуляторная машина для точечной сварки.

2. Сварка одного аккумулятора или аккумулятора.

Функциональный обзор:

1. Может быть установлен для сохранения последней операции, этот модуль с одним импульсным триггером, если нужен двойной пульс, пожалуйста, выберите модель SWM-102 -12864.

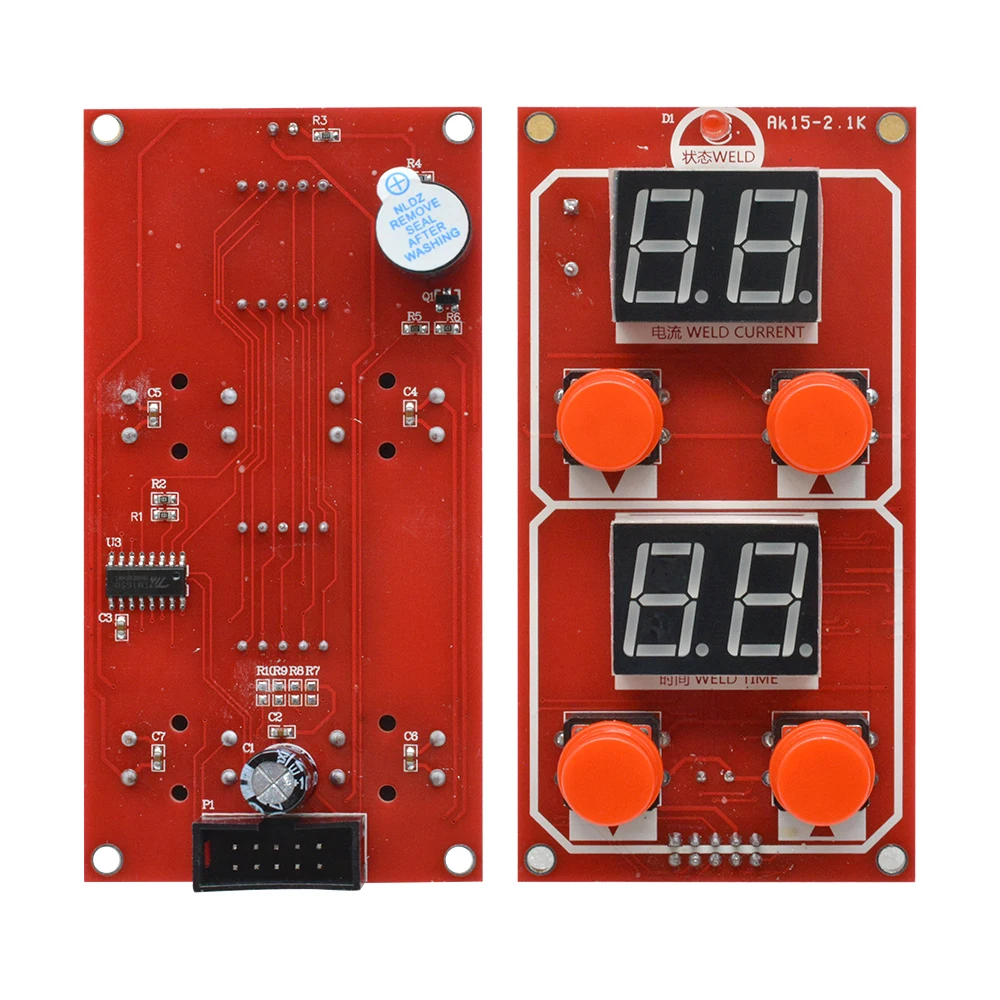

2. Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран.

3. Три группы цифрового трубного дисплея данных, управление интуитивно понятным, удобным, настройка параметров одного кодировщика может сделать работу простой и быстрой.

4. С функцией компенсации напряжения сетки, выходная компенсация может быть автоматически отрегулирована в соответствии с изменением источника питания, и электрическое напряжение и компенсация значение около 1 секунды могут быть отображены при срабатывании, таким образом, чтобы эффективное нагрев сварки соответствовал параметрам сварки, И припой является равномерным.

5. С функцией подсчета заварки 0-999, может храниться даже при выключенном электрическом заряде, количество wleding можно увидеть только с первого взгляда. Чтобы очистить номер счета, просто нажмите и удерживайте энкодер в течение 3 секунд.

6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% регулируется.

7. Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с 40a-100abidirection-выпрямителем управления кремнием (SCR).

8. 9-12 В вход питания переменного тока (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою обнаружения при нулевом пересечении, не может срабатывать.)

9. Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

Метод использования:

Калибровка напряжения

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное, и его можно откалибровать. Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик короткого нажатия может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220.

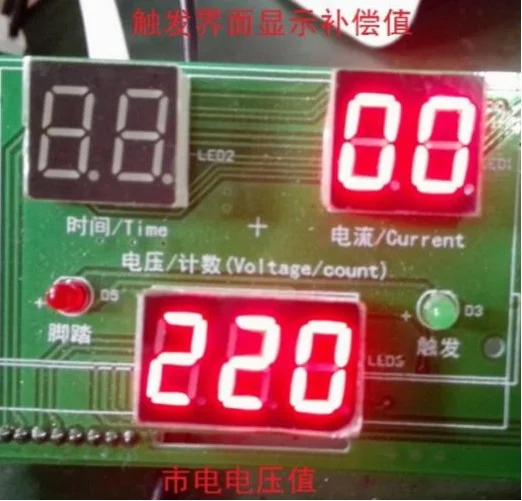

Фолловинсаретский триггер interfacesto отображает локаликальное электрическое напряжение:

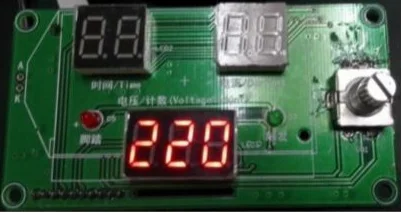

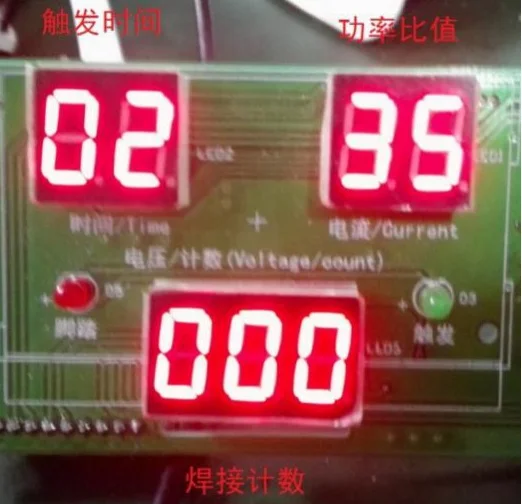

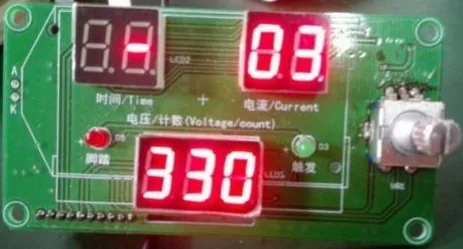

Интерфейс дисплея

Числовая Регулировка: короткое нажатие кодировщика, когда числовое соответствующее значение мерцает, регулировка левой или правой руки, короткое нажатие для замены следующего значения, когда четвертое значение мерцает, короткое нажатие кодировщика в рабочем интерфейсе. В рабочем интерфейсе, когда значение подсчета больше 0, кодировщик может быть очищен длительным нажатием кодера около 3 секунд.

Коэффициент мощности времени триггера

Интерфейс пускового механизма для сварки отображает значения компенсации электрического напряжения

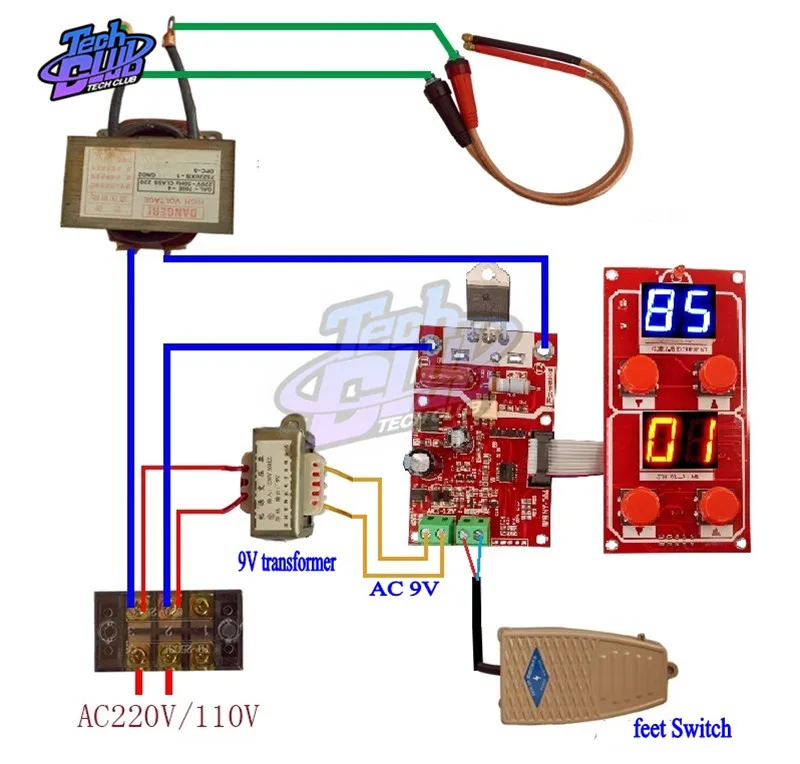

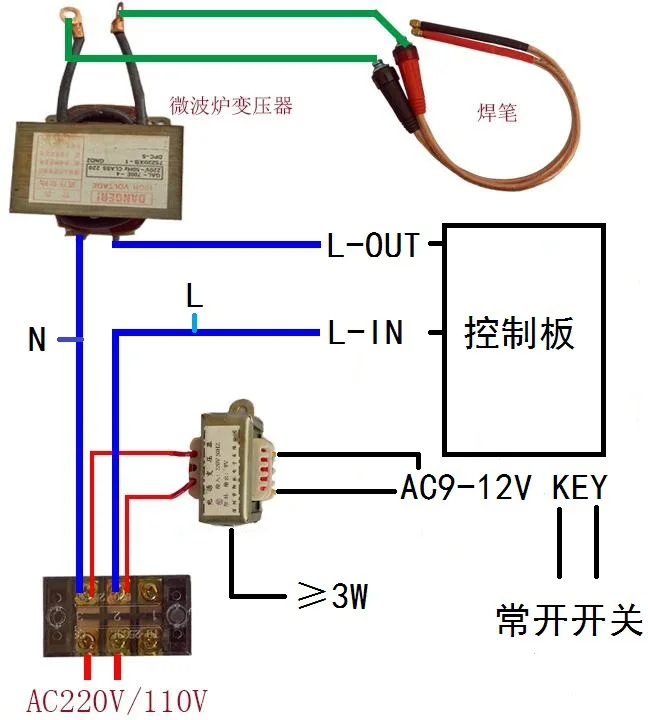

Схема проводки:

Ручка для микроволновой печи

Панель управления нормально открывающийся переключатель

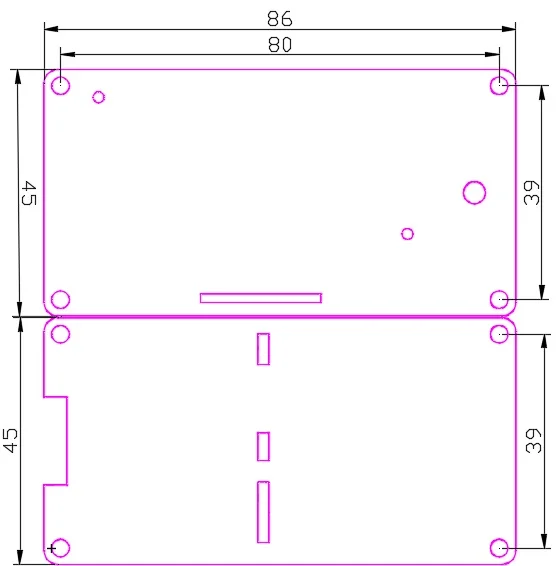

Размер пластины и расположение монтажного отверстия:

Меры предосторожности для использования:

1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешнего радиатора для рассеивания тепла.

2. Мощность модуля движущейся нагрузки зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить трансформатор микроволновой печи, BAT100 (100A) может переносить два трансформатора микроволновой печи, а рекомендованный для трансформатора петли-100a.

3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера.

Причина и устранение неисправностей:

1. Электропитание не соответствует фактическому напряжению электроэнергии: Калибровка повторного напряжения.

2. Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов.

Посылка включает в себя:

1 xМодуль управления точечной сваркой светодиодный цифровой одноимпульсный кодер точечная сварка время трансформаторный контроллер управление Лер 0-999 сек Redfor DIY
